ATREA DUPLEX Álló Hővisszanyerős szellőztető
1 239 999 Ft
Az ATREA DUPLEX Pro-V álló hővisszanyerős szellőztető kompakt készülék, amely családi házak és lakások központi, egyenlő nyomású szellőztetésére való. Falra szerelhető, és beépített szekrénybe is elhelyezhető. Három méretben készül: a legnagyobb légszállítás 100 Pa nyomásveszteség mellett 150, 350 vagy 550 m³/h.
Ellenáramú lemezes hőcserélővel, két EBM radiális ventilátorral és szervomotoros by-pass zsaluval készül. Webáruházunkban öt változata kapható: a 160, a 360 és az 560 Pro-V aMotion vezérléssel (AM.CF), a 360 és az 560 Pro-V alap CP vezérléssel. Átlagos éghajlatra számítva az A+ energiaosztályba tartozik. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Nem vásárolható!
Adatok
Légáramlás típusa:
Radiális
Felszerelés módja:
Álló
Gyártó:
Atrea
Szín:
Fehér
Feszültség:
230
Rendszerfajta:
Központi
Fagyvédelmi kapcsolás:
Igen
Hőcserélő anyaga:
Műanyag
Bypass funkció:
Igen
Szűrő felügyelet:
Igen
Energiaosztály:
A+
Hangszigetelés:
30 mm ásványgyapot
Termékcsalád:
ATREA DUPLEX Pro-V
Szűrőosztály:
G4
Szűrőosztály (ISO 16890):
ISO Coarse 90%
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek

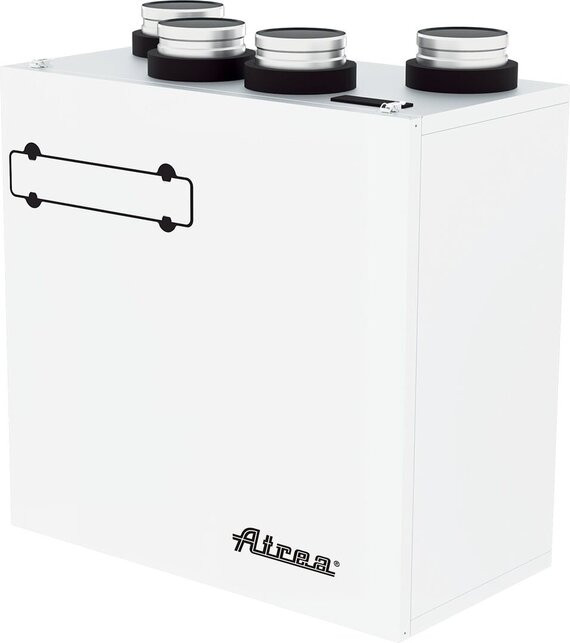

ATREA DUPLEX álló hővisszanyerős szellőztető (DUPLEX Pro-V)
Az ATREA DUPLEX Pro-V álló hővisszanyerős szellőztető kompakt készülék, amely családi házak és lakások központi, egyenlő nyomású szellőztetésére való. Irodákban és kisebb üzlethelyiségekben is használható. Falra szerelhető, és beépített szekrénybe is elhelyezhető.
Webáruházunkban öt változata kapható: a 160, a 360 és az 560 Pro-V aMotion vezérléssel (AM.CF), a 360 és az 560 Pro-V alap CP vezérléssel. Három méretben készül: a legnagyobb légszállítás 100 Pa nyomásveszteség mellett 150, 350 vagy 550 m³/h. Átlagos éghajlatra számítva az A+ energiaosztályba tartozik.

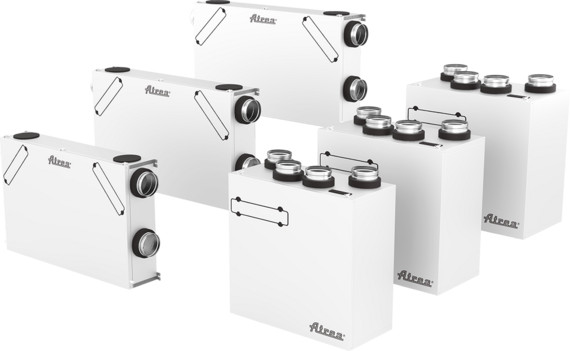

A mennyezet alá szerelhető változat a DUPLEX Pro. Ezt az ATREA DUPLEX fekvő hővisszanyerős szellőztető oldalán találja. A hővisszanyerős szellőztetés további ATREA készülékeit az Atrea kategóriában találja.
Melyik változat kell Önnek?
Így különböznek egymástól az ATREA DUPLEX Pro-V változatok webáruházunkban.
| Változat | Csonk | Légszállítás legfeljebb | Vezérlés | Rendelési szám |
|---|---|---|---|---|
| DUPLEX 160 Pro-V.AM.CF | Ø 125 mm | 150 m³/h | aMotion, állandó légszállítással | A160623 |
| DUPLEX 360 Pro-V.AM.CF | Ø 160 mm | 350 m³/h | aMotion, állandó légszállítással | A160624 |
| DUPLEX 560 Pro-V.AM.CF | Ø 200 mm | 550 m³/h | aMotion, állandó légszállítással | A160625 |
| DUPLEX 360 Pro-V.CP | Ø 160 mm | 350 m³/h | CP alap vezérlés | A160604 |
| DUPLEX 560 Pro-V.CP | Ø 200 mm | 550 m³/h | CP alap vezérlés | A160605 |
A légszállítás a táblázatban 100 Pa nyomásveszteségre érvényes. Az ATREA kínálatában a 160 Pro-V CP vezérléssel, mindhárom méret pedig CF nélküli aMotion vezérléssel is szerepel. Ezekről munkatársainknál érdeklődhet.
Miért ezt válassza?
Ellenáramú lemezes hőcserélő

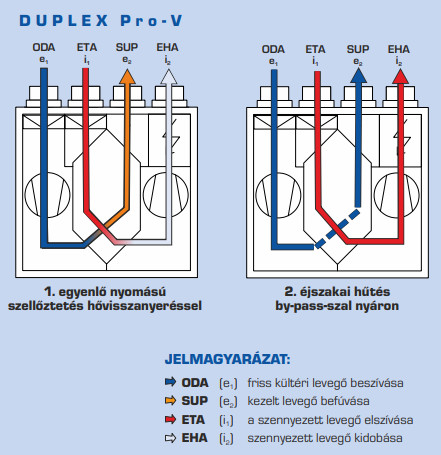

A készülék közepén ellenáramú, műanyag lemezes hőcserélő van. A légáramlástól függő hatékonyságot a diagram mutatja mindhárom méretre. Amikor az elszívott levegő lehűl, a pára kicsapódik a hőcserélő falán, és ez tovább növeli a hővisszanyerés hatékonyságát. Az EU-s energiacímkézés módszerével mért hőhatásfok a 160 Pro-V-nél 84,3 %, a 360 Pro-V-nél 81,9 %, az 560 Pro-V-nél 84,1 %.
Éjszakai hűtés nyáron, by-pass zsaluval
A készülékbe szervomotoros by-pass zsalu van beépítve, amelyet a vezérlés önműködően kapcsol. Nyáron a friss levegő a by-pass zsalun át megkerülheti a hőcserélőt, ez az éjszakai hűtés üzemmód. Az ábra bal oldala a hővisszanyerős, a jobb oldala a by-passos üzemet mutatja.
Belső felépítés, szigetelt burkolat
A burkolat kívül festett horganyzott lemez (RAL 9010), középen 30 mm vastag ásványgyapot, belül horganyzott lemez. A levegőt két EBM radiális ventilátor mozgatja. A rajzon a számok ezeket jelölik: 1 hőcserélő, 2 befúvó ventilátor, 3 elszívó ventilátor, 4 frisslevegő-szűrő, 5 az elszívott levegő szűrője, 6 vezérlés sorkapoccsal, 7 csatlakozócsonk, 8 by-pass zsalu. A csatlakozócsonkokon nem képződik hőhíd.
Szűrőcsere a szervizajtó kinyitása nélkül
A friss és az elszívott levegő egy-egy kihúzható szűrőn halad át. Alapkivitelben ISO Coarse 90% (G4) osztályú szűrő van benne, helyette ISO ePM1 55% (F7) szűrő is választható. A szűrőket külön kis ajtón át lehet cserélni, ehhez a nagy szervizajtót nem kell kinyitni. Csere előtt ki kell kapcsolni a készüléket. Ezután a szűrő fedelét a mélyedésénél fogva kell kinyitni, és a régi szűrőt ki kell húzni. Az új szűrőt be kell tolni, végül a fedelet vissza kell zárni.
aMotion: vezérlés telefonról is
Az aMotion vezérlésnek beépített webszervere van, így számítógépről vagy telefonról, az aSpace felhőszolgáltatáson át távolról is kezelhető. Fali kezelőnek a 4,3 colos érintőképernyős aTouch vagy az egyszerűsített, érintős aDot választható. Az aMotion az EC ventilátorokat folyamatosan szabályozza, és heti programot is kezel. A hőcserélő fagyvédelme önműködő. CO2-, pára- vagy VOC-érzékelő jelére, illetve a konyha, a fürdőszoba vagy a WC BOOST-gombjára a készülék növeli a teljesítményt. Az ATREA aMotion alkalmazás Androidra és iOS-re is letölthető.
CP: alap vezérlés
A CP vezérléshez a CPA érintős kijelzős vagy a CPB forgatógombos fali kezelő való. A teljesítmény 10 és 100 % között állítható, a CPA kezelővel heti naptárral is. Egy külső bemenetre a fürdőszoba vagy a WC kapcsolója köthető, ezzel a teljesítmény megnövelhető. A 0-10 V-os bemenet CO2- vagy páraérzékelő jelét fogadja. A CP vezérlés elektromos elő- és utófűtőt, valamint a befúvó és az elszívó ág elzáró zsaluit is vezérli.

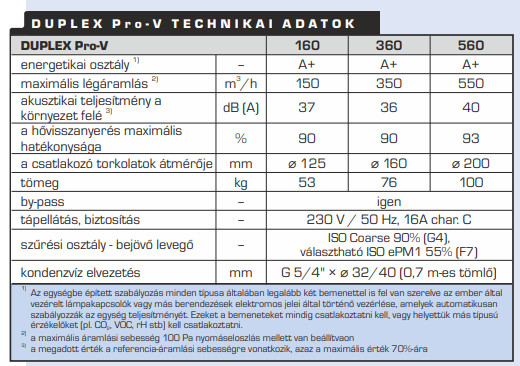

Műszaki adatok
A három méret adatait egy táblázatban gyűjtöttük össze.
| Jellemző | 160 Pro-V | 360 Pro-V | 560 Pro-V |
|---|---|---|---|
| Energiaosztály (átlagos éghajlat) | A+ | A+ | A+ |
| Légszállítás legfeljebb (100 Pa-nál) | 150 m³/h | 350 m³/h | 550 m³/h |
| Hangteljesítmény a környezet felé (70 % légáram, 50 Pa) | 37 dB(A) | 36 dB(A) | 40 dB(A) |
| A hővisszanyerés legnagyobb hatékonysága (esetleges kondenzációval, egyenlő befújt és elszívott légárammal) | 90 % | 90 % | 93 % |
| Hőhatásfok (EU-s energiacímkézés) | 84,3 % | 81,9 % | 84,1 % |
| Teljesítményfelvétel a referencia-légáramnál (70 %, 50 Pa) | 26 W | 50 W | 91 W |
| Teljesítményfelvétel a legnagyobb légszállításnál (100 Pa) | 59 W | 133 W | 258 W |
| Csatlakozócsonk | Ø 125 mm | Ø 160 mm | Ø 200 mm |
| Magasság (csonk nélkül) × szélesség × mélység | 807 × 757 × 361 mm | 900 × 930 × 485 mm | 1 000 × 1 070 × 526 mm |
| Tömeg | 53 kg | 76 kg | 100 kg |
| Tápellátás, biztosíték | 230 V, 50 Hz, 16 A, C | 230 V, 50 Hz, 16 A, C | 230 V, 50 Hz, 16 A, C |
| By-pass zsalu | van, szervomotoros | van, szervomotoros | van, szervomotoros |
| Szűrő | ISO Coarse 90% (G4), választható ISO ePM1 55% (F7) | ISO Coarse 90% (G4), választható ISO ePM1 55% (F7) | ISO Coarse 90% (G4), választható ISO ePM1 55% (F7) |
| Kondenzvíz-elvezetés | G 5/4" csonk, Ø 32/40 mm, 0,7 m-es tömlő | G 5/4" csonk, Ø 32/40 mm, 0,7 m-es tömlő | G 5/4" csonk, Ø 32/40 mm, 0,7 m-es tömlő |
| Burkolat | festett horganyzott lemez (RAL 9010), 30 mm ásványgyapot | festett horganyzott lemez (RAL 9010), 30 mm ásványgyapot | festett horganyzott lemez (RAL 9010), 30 mm ásványgyapot |
Gyártója a csehországi ATREA s.r.o. Székhelye Jablonec nad Nisouban van.
Nyomástartalék és teljesítményfelvétel
A görbe a legnagyobb nyomástartalékot mutatja a légáramlás függvényében, ISO Coarse 90% (G4) szűrővel. A kék pont a referencia-légáramlás (a legnagyobb légáram 70 %-a, 50 Pa), a fehér pont a legnagyobb légszállítás (100 Pa). A pontok mellett az egész készülék teljesítményfelvétele áll, a két ventilátorral és a vezérléssel együtt.

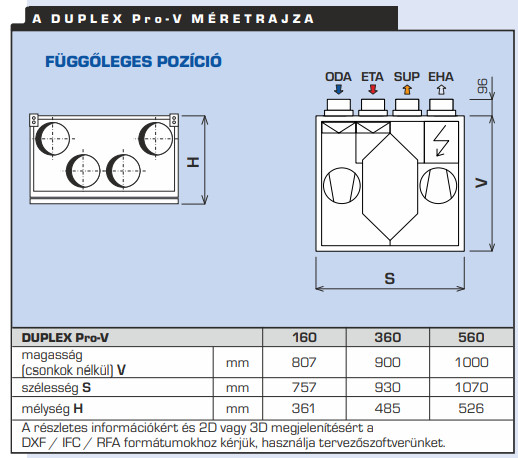

Méretek
Minden méret milliméterben értendő.
| Méret | V magasság (csonk nélkül) | S szélesség | H mélység |
|---|---|---|---|
| 160 Pro-V | 807 | 757 | 361 |
| 360 Pro-V | 900 | 930 | 485 |
| 560 Pro-V | 1 000 | 1 070 | 526 |

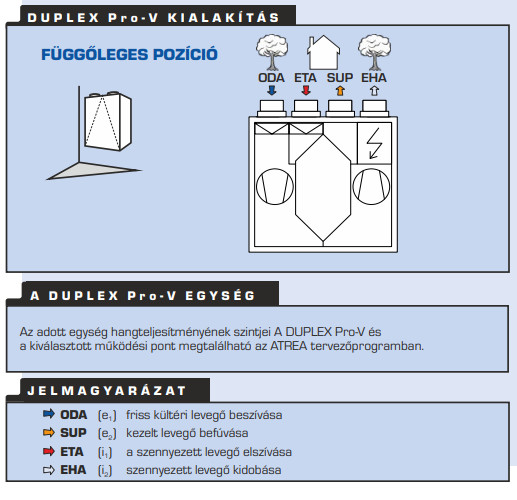

A négy csatlakozócsonk a készülék tetején van: a friss levegő beszívása (ODA), a lakásból elszívott levegő (ETA), a lakásba befújt levegő (SUP) és a kidobott levegő (EHA).
Beépítés

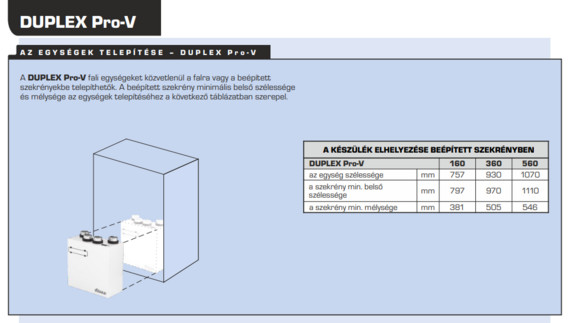

Elhelyezés
A DUPLEX Pro-V közvetlenül a falra vagy beépített szekrénybe szerelhető. A szekrény legkisebb belső méreteit ez a táblázat mutatja.
| Méret | A készülék szélessége | A szekrény belső szélessége legalább | A szekrény mélysége legalább |
|---|---|---|---|
| 160 Pro-V | 757 | 797 | 381 |
| 360 Pro-V | 930 | 970 | 505 |
| 560 Pro-V | 1 070 | 1 110 | 546 |
Kondenzvíz-elvezetés
- Hővisszanyerés közben a hőcserélőben kicsapódó víz az elszívott levegő áramlási irányában folyik ki, és a készülékből a szennyvízcsatornába távozik.
- A szállítás része a G 5/4"-os kondenzvízcsonk és a 300-700 mm hosszú, G 5/4" × Ø 32/40 mm-es flexibilis csatlakozó.
- A csatornához könyök (például HT DN 32), szagelzáró (például HL138) és DN 32-es csatornacsatlakozás kell.
Elektromos bekötés és üzembe helyezés
- Az üzembe helyezés kötelező, és csak olyan szerviztechnikus végezheti, akinek az ATREA erre a készüléksorozatra érvényes szervizjogosultságot adott.
- A beépített vezérlés legalább két bemenetére a világításkapcsolók vagy más, a teljesítményt automatikusan szabályozó eszközök jelét lehet kötni.
- Ezeket a bemeneteket mindig be kell kötni, vagy helyettük más érzékelőt, például CO2-, VOC- vagy páraérzékelőt kell csatlakoztatni.
- A CP vezérlés fali kezelőjének kábele legfeljebb 25 m, az aMotion kezelőié legfeljebb 50 m hosszú lehet.
- Az aMotion vezérlés UTP CAT 5e kábellel csatlakozik a hálózatra, és Modbus TCP protokollal felsőbb épületfelügyeleti rendszerbe is beköthető.
Választható fűtők
- Választható tartozékként EDO elektromos fűtő építhető a készülékbe.
- Előfűtőként a hőcserélő fagyvédelmét is ellátja, utófűtőként a befújt levegőt melegíti.
- A beépített EDO fűtő nem csökkenti a készülék nyomástartalékát.
- A légcsatornába építhető EPO-V elektromos fűtő, aMotion vezérléssel pedig a TPO EC THV melegvizes utófűtő is választható.
Üzemeltetés és karbantartás
- A szűrőcserét, a készülék belsejének és a hőcserélőnek a tisztítását a felhasználó is elvégezheti.
- Az elektromos részeket érintő munkát csak az ATREA tanúsított szervizhálózatához tartozó szerviztechnikus végezheti.
- Mielőtt kinyitja a készülék ajtaját, a tápellátást mindig le kell kapcsolni: a kismegszakítóval, a biztosítós leválasztóval vagy a dugó kihúzásával, ha a készülék dugóval csatlakozik.
- A szűrőt legkésőbb akkor kell cserélni, amikor a vezérlő jelzi, poros környezetben hamarabb.
- A szűrőkazetta típusa és mérete a készülék típustábláján olvasható, a gyári pótszűrő neve FK 160 Pro-V, FK 360 Pro-V vagy FK 560 Pro-V (G4 vagy F7).
- A szűrőt csak az cserélje, aki nem allergiás a porra, és a cserét ne végezze érzékeny személy jelenlétében.
- A régi szűrőt zárt zacskóba téve a kommunális hulladékba kell dobni.
- A hőcserélő szerszám nélkül, maga felé húzva vehető ki.
- A hőcserélőt meleg, mosogatószeres vízzel kell átöblíteni, amelyben a kezét még kényelmesen tartani tudja.
- Szerves oldószert vagy klórt tartalmazó szerrel nem szabad tisztítani, mert a hőcserélő visszafordíthatatlanul károsodik.
- A hőcserélőt óvni kell a napfénytől és az UV-sugárzástól.
- Visszahelyezés előtt a tömítését szilikonolajjal ajánljuk bekenni.
- A kondenzvíz-elvezetés szifonját vízzel feltöltve kell tartani, főleg nyáron és ősszel, mert különben a csatornából levegőt szívhat a készülék.
- A készüléket nem érheti nedvesség vagy közvetlen víz.
- Minden javítást szakcégnek kell végeznie.
Gyári dokumentumok
A szórólapon a sorozat áttekintését, a műszaki katalógusban a méreteket, a jelleggörbéket és a bekötést találja.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Az álló DUPLEX Pro-V függőleges helyzetben, falra vagy beépített szekrénybe szerelhető. A mennyezet alá szerelhető változatot a bevezetőben linkeltük.
A vezérlésük: az AM.CF aMotion vezérléssel és állandó légszállítással, a CP alap vezérléssel készül. A két vezérlést a fenti két, vezérlésről szóló sor mutatja be.
Csak olyan szerviztechnikus helyezheti üzembe, akit az ATREA erre feljogosított. A bekötés további szabályait a Beépítés részben olvashatja.
A 160 Pro-V-hez legalább 797 mm, az 560 Pro-V-hez legalább 1 110 mm belső szélességű szekrény kell. A mélységet is a Beépítés rész táblázatában találja.
Elektromos előfűtő választható tartozékként építhető be. A részleteket a Beépítés rész Választható fűtők pontjában találja.
A kondenzvizet szagelzárón át a szennyvízcsatornába kell vezetni. A bekötés részleteit a Beépítés részben találja.
A vezérlő jelzi a cserét, poros környezetben azonban ennél hamarabb kell cserélni. A csere lépéseit az Üzemeltetés és karbantartás részben találja.
