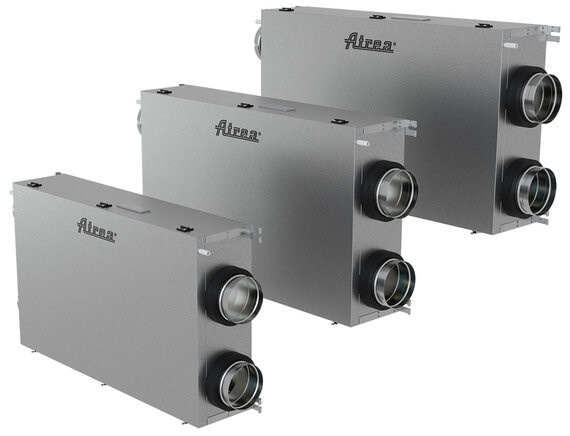

ATREA DUPLEX fekvő hővisszanyerős szellőztető

Melyik változat kell Önnek?

Így különböznek egymástól a fekvő ATREA DUPLEX készülékek webáruházunkban.

Miért ezt válassza?

Éjszakai hűtés nyáron, by-pass zsaluval

A DUPLEX Pro-ba szervohajtású by-pass zsalu van beépítve. Nyáron a friss levegő a by-pass zsalun át megkerülheti a hőcserélőt, ez az éjszakai hűtés. Az aMotion vezérlés a by-pass zsalut a beállított hőmérséklet szerint önműködően kapcsolja. A felső ábra a hővisszanyerős, az alsó a by-passos üzemet mutatja.

aMotion: vezérlés telefonról is

Az aMotion vezérlésnek beépített webszervere van, így számítógépről vagy telefonról, az aSpace felhőszolgáltatáson át távolról is kezelhető. Fali kezelőnek a 4,3 colos érintőképernyős aTouch vagy az érintős aDot választható. A szellőztetés teljesítményét heti program szerint is beállíthatja. A hőcserélő fagyvédelme önműködő. CO2-, pára- vagy VOC-érzékelő jelére, illetve a konyha, a fürdőszoba vagy a WC BOOST-gombjára a készülék növeli a teljesítményt. Az ATREA aMotion alkalmazás Androidra és iOS-re is letölthető.

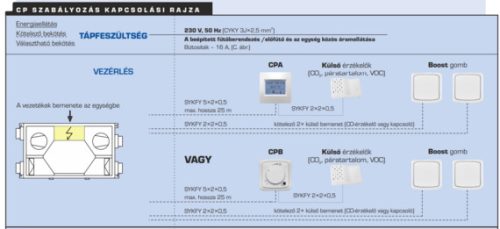

CP: alap vezérlés

A CP vezérléshez a CPA érintős kijelzős vagy a CPB forgatógombos fali kezelő való. A teljesítmény 10 és 100 % között állítható, a CPA kezelővel heti program szerint is. Egy külső bemenetre a fürdőszoba, a WC vagy a konyha kapcsolója köthető, ezzel a teljesítmény megnövelhető. A 0-10 V-os bemenet CO2- vagy páraérzékelő jelét fogadja. A CP vezérlés elektromos előfűtőt és utófűtőt, valamint a befúvó és az elszívó ág zsaluit is vezérelheti.

Szűrőcsere négy lépésben

• 1. Kapcsolja ki a készüléket. Mennyezet alá szerelt készüléknél szükség esetén kösse le a kondenzvíz-elvezetést.
• 2. Oldja ki a három kapcsot, és óvatosan nyissa ki a fedelet. Hideg időszakban készítsen elő törlőkendőt és edényt az ajtón maradt kondenzvízhez.
• 3. Húzza ki a régi szűrőt.
• 4. Tolja be az új szűrőt, zárja vissza a fedelet a három kapoccsal, és mennyezet alatti helyzetben kösse vissza a kondenzvíz-elvezetést.
• A képen: a DUPLEX Easy2 szűrőcseréje.

Felhasználás

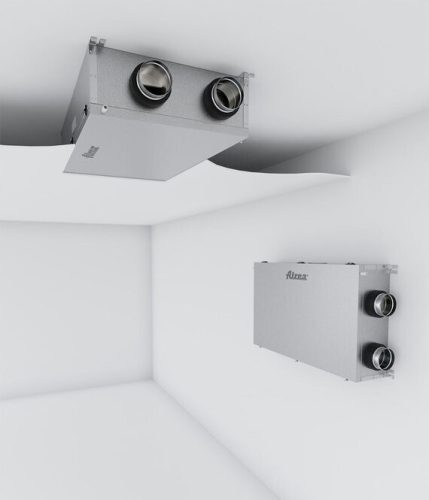

Kényelmi szellőztetésre való. Lakóépületek mellett irodákban, iskolákban és kisebb üzemekben is használható. Mindkét sorozat univerzális kivitelben készül: jobbos és balos elrendezésben is beköthető. A képen két DUPLEX Easy2 látható: az egyik mennyezet alá, a másik falra van szerelve.

Műszaki adatok

A két sorozat öt méretének adatait egy táblázatban gyűjtöttük össze.

A tömeg a DUPLEX Pro-nál 46, 72 és 86 kg, a DUPLEX Easy2 tömegét munkatársainktól kérdezheti meg.

Gyártója a csehországi ATREA s.r.o. Székhelye Jablonec nad Nisouban van.

Nyomástartalék és teljesítményfelvétel

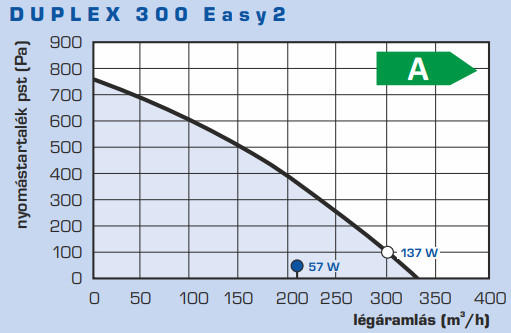

A görbe a legnagyobb nyomástartalékot mutatja a légáram függvényében, ISO Coarse 90% (G4) szűrővel. A kék pont a referencia-légáram (a legnagyobb légáram 70 %-a, 50 Pa), a fehér pont a legnagyobb légszállítás (100 Pa). A pontok mellett az egész készülék teljesítményfelvétele áll, a két ventilátorral és a vezérléssel együtt. A görbék sorrendje: 150 Pro, 350 Pro, 550 Pro, 300 Easy2, 500 Easy2.

Méretek

DUPLEX Pro

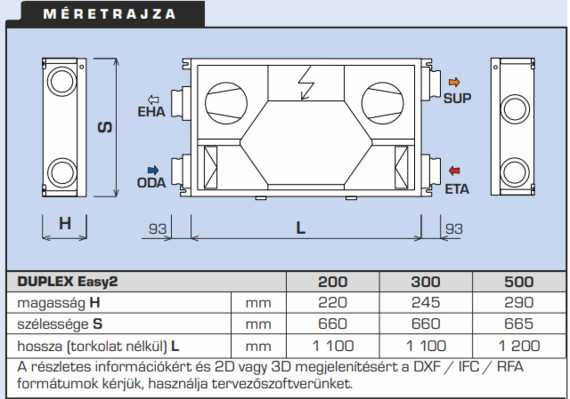

A rajzon H a készülék magassága, S a szélessége, L a hossza a csonkok nélkül, milliméterben.

DUPLEX Easy2

A betűjelek itt is ugyanazt a méretet jelölik.

A csonkok jele: ODA a friss kültéri levegő beszívása, SUP a kezelt levegő befúvása a lakásba, ETA a lakásból elszívott levegő, EHA a kidobott levegő.

Beépítés

Így kell elhelyezni és bekötni a készüléket.

Elhelyezés

Lapos szerkezete miatt alacsony álmennyezetbe is beépíthető. Az álmennyezeti tér legkisebb magasságát ez a táblázat mutatja.

A készülék alá gipszkarton álmennyezet szerelhető. Fürdőszobában az álmennyezetnek és a szervizajtónak is párazárónak kell lennie.

Kondenzvíz-elvezetés

• Hővisszanyerés közben a kondenzvíz az elszívott levegő áramlási irányában folyik ki a hőcserélőből, és a készülékből a szennyvízcsatornába távozik.
• Ehhez a készüléket a kidobott levegő (EHA) csonkja felé lejtésbe kell hozni.
• A legkisebb lejtés a lenti táblázatban áll: a, b, c és d a készülék négy sarkának távolsága a mennyezettől.
• A készüléket és a csatornát legalább 150 mm magas szifonhurokkal vagy golyós, száraz szifonnal kell elválasztani.
• Ahol a javasolt bekötés nem alakítható ki, kis kondenzszivattyú is használható.
• A szállítás része a 16 mm-es kondenzcsonk és a 2 m hosszú, 16 mm belső átmérőjű flexibilis tömlő.
• A javasolt bekötéshez golyós bűzzár (például AKS1Z), könyök (például HT DN 32) és DN 32-es csatornacsatlakozás kell.

Kondenzvíz-elvezetés falra szerelt DUPLEX Easy2-nél

• Fali helyzetben a két G 5/4"-os kondenzcsonkra egy-egy 300-700 mm hosszú, G 5/4" × 32/40 mm-es flexibilis csatlakozó kerül, mindkettő a szállítás része.
• A csatornához szagelzáró (például AKS2), könyök, cső és elágazás (például HT DN 40), valamint DN 40-es csatornacsatlakozás kell.

Elektromos bekötés

• A beépített vezérlés legalább két bemenetére a világításkapcsolók vagy más, a teljesítményt automatikusan szabályozó eszközök jelét lehet kötni.
• Ezeket a bemeneteket mindig be kell kötni, vagy helyettük más érzékelőt, például CO2-, VOC- vagy páraérzékelőt kell csatlakoztatni.
• A CP vezérlés fali kezelőjének kábele legfeljebb 25 m, az aMotion kezelőié legfeljebb 50 m hosszú lehet.
• Az aMotion vezérlés UTP CAT 5e kábellel csatlakozik a hálózatra, és Modbus TCP protokollal felsőbb épületfelügyeleti rendszerbe is beköthető.

Választható fűtők

• Választható tartozékként EDO elektromos előfűtő építhető a készülékbe.
• A 150 Pro-ba EDO 1,1, a 350 és az 550 Pro-ba EDO 2,2, a 300 Easy2-be EDO 1,1, az 500 Easy2-be EDO 2,2 típusú fűtő való.
• Az EDO a hőcserélő fagyvédelmét is ellátja, és nem csökkenti a készülék nyomástartalékát.
• Utófűtő a készülékbe nem építhető, a légcsatornába azonban EPO-V elektromos fűtő tehető.
• aMotion vezérléssel a TPO EC THV melegvizes utófűtő is választható.

Üzemeltetés és karbantartás

Ezekre ügyeljen használat és karbantartás közben.

Szűrőcsere és biztonság

• A szűrőcserét, a készülék belsejének és a hőcserélőnek a tisztítását a felhasználó is elvégezheti.
• Az elektromos részeket érintő munkát csak az ATREA tanúsított szervizhálózatához tartozó szerviztechnikus végezheti.
• Mielőtt kinyitja a készülék ajtaját, a tápellátást mindig le kell kapcsolni: a kismegszakítóval, a biztosítós leválasztóval vagy a dugó kihúzásával, ha a készülék dugóval csatlakozik.
• A szűrőt legkésőbb akkor kell cserélni, amikor a vezérlő jelzi, poros környezetben hamarabb.
• A szűrőkazetta típusa és mérete a készülék típustábláján olvasható, a gyári pótszűrő neve FK 150 Pro, FK 350 Pro, FK 550 Pro vagy FK 300 (300-500 E2), mindegyik G4 vagy F7 osztályban.
• A szűrőt csak az cserélje, aki nem allergiás a porra, és a cserét ne végezze érzékeny személy jelenlétében.
• A régi szűrőt zárt zacskóba téve a kommunális hulladékba kell dobni.

A hőcserélő tisztítása

A képen a készülék a szervizoldal felől látható, a kivehető hőcserélővel.

• A hőcserélő szerszám nélkül, maga felé húzva vehető ki.
• Jegyezze meg, milyen helyzetben volt a hőcserélő.
• Visszatenni fordított sorrendben kell.
• A hőcserélőt meleg, mosogatószeres vízzel kell átöblíteni, amelyben a kezét még kényelmesen tartani tudja.
• Szerves oldószert vagy klórt tartalmazó szerrel nem szabad tisztítani, mert a hőcserélő visszafordíthatatlanul károsodik.
• A hőcserélőt óvni kell a napfénytől és az UV-sugárzástól.
• Visszahelyezés előtt a tömítését szilikonolajjal ajánljuk bekenni.

Kezelő, szifon, javítás

• A fali kezelőt csak száraz vagy enyhén nedves ruhával szabad tisztítani, a belsejébe nem kerülhet víz.
• A kondenzvíz-elvezetés szifonját vízzel feltöltve kell tartani, főleg nyáron és ősszel, mert különben a csatornából levegőt szívhat a készülék.
• A készüléket nem érheti nedvesség vagy közvetlen víz.
• Minden javítást szakcégnek kell végeznie.
