CIRCE5 M230 D100 motoros tűzcsappantyú
142 745 Ft
CIRCE5 M230 D100 motoros tűzcsappantyú
RENDELÉSRE
142 745 Ft

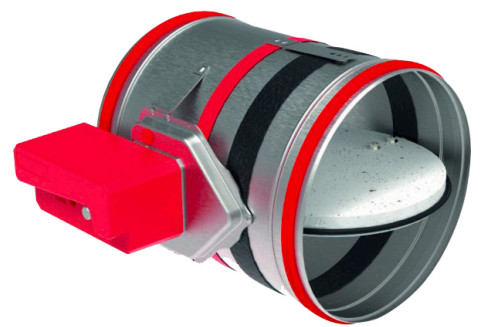

A CIRCE5 M230 D100 motoros tűzcsappantyú kör keresztmetszetű, 100 mm-es légcsatornába való. A fal vagy a födém átvezetésénél épül be, és megakadályozza, hogy a tűz és a füst a légcsatornán át továbbterjedjen. A lapot 230 V-os Belimo motor tartja nyitva, áramszünetkor pedig a csappantyú magától lezár.
Ha a hőmérséklet eléri a 72 °C-ot, a hőkioldó megszakítja a motor áramkörét, és a csappantyú lezár. A ház horganyzott acélból készül, légtömörségi osztálya C. Gyártója a franciaországi France Air. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Adatok
Tűzállósági idő:
90
Elérhetőség:
Azonnal
Csőátmérő:
100
Gyártó:
Cairox
Anyag:
Acél
Csőprofil:
Kör alakú
Feszültség:
230
Felhasználási terület:
Légcsatornába építhető
Léghőmérséklet-tartomány (°C):
max. +50
Termékcsalád:
France Air CIRCE 5
Hosszúság (mm):
380
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
CIRCE5 M230 D100 motoros tűzcsappantyú
A CIRCE5 M230 D100 motoros tűzcsappantyú csatlakozó átmérője 100 mm. Tűz esetén visszaállítja annak a falnak vagy födémnek a tűzállóságát, amelyen a légcsatorna áthalad.
A France Air új generációs CIRCÉ 5 sorozatába tartozik. Az M230 jelölés a 230 V-os Belimo motoros kivitelt jelenti.
Iskolák, irodák, szállodák, kórházak, bevásárlóközpontok és társasházak szellőzőhálózatába ajánljuk. Kézi kioldású vagy olvadóbetétes tűzcsappantyút, tányérszelepet és más tűzvédelmi termékeket a Tűzvédelmi termékek kategóriában talál.
Melyik méret kell Önnek?
A CIRCE5 M230 hat méretben kapható webáruházunkban, 100-tól 315 mm-ig. A táblázatban kiemelve áll az a változat, amelyet most néz.
Miért ezt ajánljuk?
Belimo motor a falon kívül
A Belimo motor egészében a falon kívül helyezkedik el, és teljesen hozzáférhető.
Így működik
A részeket a gyári kép számozásával soroljuk fel.
- 1: horganyzott acél ház
- 2: lap tűzálló anyagból
- 3: mozgatószerkezet
- 4: hőre duzzadó tömítés
- 5: gumitömítés
- 6: termékjelölés
- 7: hőkioldó
A képen a csappantyú EVO mechanizmussal látható, a CIRCE5 M230-on a 3-as mozgatószerkezet helyén a Belimo motor van.
A Belimo motor működése
Gyári állapotban a lap zárva van. Amikor a motor tápfeszültséget kap, kinyitja a lapot. Nyitott helyzetben a lap rögzül, a motor pedig megáll. Ha megszűnik a tápfeszültség, a csappantyú magától lezár.
A csappantyúval együtt szállított hőkioldó 72 °C-on megszakítja a motor áramkörét, ezért tűz esetén a csappantyú lezár. Tápfeszültség nélkül a motoron lévő kis hajtókarral nyitható, a nyíl irányában, az óramutató járásával egyezően forgatva.
Bekötés
A tápfeszültség N és L1 vezetéke a motor 1-es és 2-es kapcsára csatlakozik.
Tűzállóság
A tűzállósága a beépítéstől függ. Az egyes fal- és födémszerkezetekre érvényes értéket a teljesítménynyilatkozat tartalmazza.
Merev falba és födémbe, gipszlapfalba és szerelt gipszkarton falba építhető be. A vizsgálat szabványos tartószerkezetekkel, az EN 1366-2 szabvány alapján, 500 Pa nyomásig történt. Az eredmény minden hasonló szerkezetre érvényes, amelynek a vastagsága, a sűrűsége vagy a tűzállósága legalább akkora, mint a vizsgált szerkezeté.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Típus | France Air CIRCÉ 5, a Cairox jelölésével CIRCE5 M230 |
| Csatlakozó átmérő | 100 mm |
| Keresztmetszet | 0,75 dm² |
| Szabad keresztmetszet | 0,50 dm² |
| A ház hossza | 380 mm |
| Mozgatás | 230 V-os Belimo motor |
| Kioldás | hőkioldó, 72 °C |
| A ház anyaga | horganyzott acél |
| A lap anyaga | tűzálló anyag |
| Tömítések | gumitömítés, a lap tömítése, hőre duzzadó tömítés |
| Vizsgálat | EN 1366-2, 500 Pa-ig |
| Légtömörség | C osztály (EN 1751) |
| A lap tengelye | vízszintes vagy függőleges |
| Üzemi hőmérséklet | legfeljebb 50 °C |
| Felhasználás | csak beltérre |
A Cairox forgalmazza, gyártója a franciaországi France Air.
Méretek
A gyártó méretrajza: minden méret milliméterben. A ház hossza 380 mm, a Ø n jelű méret a csappantyú névleges átmérője.
Beépítés
- A tűzcsappantyú a légcsatorna vonalában, a fal vagy a födém nyílásában helyezkedik el.
- A beépítésnek meg kell felelnie a tanúsítványoknak.
- A lap mozgását semmi nem akadályozhatja.
- A lap tengelye vízszintes és függőleges is lehet.
- A légtömörségi osztály csak akkor marad meg, ha a beépítés megfelel a szerelési útmutatónak.
- A nyílás legalább 70 mm-rel legyen nagyobb a csappantyú átmérőjénél.
Pórusbeton falba
- A fal legalább 100 mm vastag, legalább 550 kg/m³ sűrűségű pórusbeton legyen.
- A csappantyút csavarokkal kell a falhoz rögzíteni, a nyílást pedig habarccsal kell kitölteni.
Födémbe
- A födém legalább 100 mm vastag, legalább 550 kg/m³ sűrűségű legyen.
- A csappantyút csavarokkal kell a födémhez rögzíteni, a nyílást pedig habarccsal kell kitölteni.
Gipszlapfalba
- A gipszlapfal legalább 70 mm vastag, legalább 995 kg/m³ sűrűségű legyen.
- A csappantyút csavarokkal kell a falhoz rögzíteni, a nyílást habarccsal kell kitölteni, majd a gipszlapokat is habarccsal kell bevonni.
Szerelt falba
- A szerelt fal két 12,5 mm-es gipszkarton lapból áll, 48 mm-es acélvázon, a belsejében 100 kg/m³ sűrűségű ásványgyapottal.
- A csappantyút csavarokkal kell a falhoz rögzíteni, a csappantyú és a fal közötti rést 100 kg/m³ sűrűségű ásványgyapottal kell kitölteni.
- Az ásványgyapotot 12,5 mm vastag gipszkarton lappal kell lefedni.
Tárolás és karbantartás
Tárolás
- Száraz, víztől és fagytól védett helyen kell tárolni, és nem érheti ütés.
- Ne használja munkapadnak vagy állványnak, és ne tegyen kisebb csappantyút nagyobb csappantyúba.
- Ne érje közvetlen napfény, mert a hőkioldó idő előtt elöregedhet.
- Beépítés után a mechanizmust óvni kell a cementtől, a festéktől, a víztől és a portól.
- A hőre duzzadó tömítések a tűzállósághoz elengedhetetlenek.
- A tűzálló részeket nem érheti mechanikai behatás.
Karbantartás
- A tűzcsappantyút évente legalább egyszer ellenőrizni kell.
- Minden beavatkozás után gondosan meg kell tisztítani, főleg a mozgatószerkezetet.
- Ellenőrizni kell, hogy a villamos csatlakozások szorosak-e.
- A helyi jogszabályi előírásokat is be kell tartani.
Gyári dokumentumok
A francia termékismertetőben a CIRCÉ 5 sorozat felépítését és tanúsítását, a portugál szerelési és karbantartási útmutatóban a beépítést, a Belimo motor működését és bekötését találja, ábrákkal.
Más tűzcsappantyúk ebben a méretben
Ezeket a kör keresztmetszetű tűzcsappantyúkat is megtalálja webáruházunkban 100 mm-es méretben.
| Termék | Webáruházunkban (100 mm) |
|---|---|
| CR120+BFLT230 motoros tűzcsappantyú | CR120+BFLT230 100 |
| CR120+MFUS kézi tűzcsappantyú | CR120+MFUS 100 |
| SC90+ tűzvédelmi csappantyú (olvadóbetétes) | SC90+ 100 |
Tartozék a beépítéshez
A 100 mm-es spirálkorcolt légcsatornát is megtalálja webáruházunkban.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek. Hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
A beépítéstől függ. A beépíthető szerkezeteket a Tűzállóság szakaszban találja.
A csappantyú magától lezár. A működés részleteit az Így működik szakaszban találja.
Igen, a motoron lévő kis hajtókarral. A forgatás irányát az Így működik szakaszban találja.
Évente legalább egyszer. A teendőket a Tárolás és karbantartás szakaszban találja.
Nem, csak beltérre való. A felhasználás feltételeit a Műszaki adatok táblázatban találja.
Nem, a CIRCE4 a korábbi típus, ez pedig az új generációs CIRCÉ 5. A sorozatról a leírás elején olvashat.
