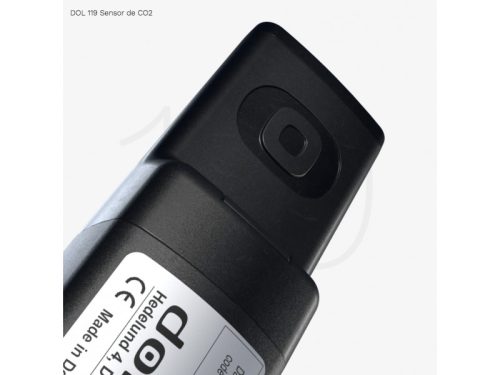

dol-sensors DOL 119 CO2 érzékelő
350 255 Ft
dol-sensors DOL 119 CO2 érzékelő
350 255 Ft
A dol-sensors DOL 119 új generációs CO2 érzékelő, amely az állattartó épületek levegőjében a szén-dioxid szintjét méri. Baromfi- és sertésistállók klímaszabályozásához ajánljuk.
IP67 védettségű, és ha a kábelre fűzött védőkupakot ráhúzza, hideg vizes nagynyomású mosáskor sem kell leszerelni. A DOL 19 utódja, 0-10 V-os vagy 4-20 mA-es analóg kimenettel készül, 400-10 000 ppm mérési tartománnyal. Bármely gazdaságirányítási rendszerhez testre szabható. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Adatok
Elérhetőség:
Rendelésre
Felszerelés módja:
Kábelen szabadon függve
Gyártó:
dol-sensors
Védelem:
IP67
Feszültség:
13,5-30 V DC
Súly:
0,243
Felhasználási terület:
Állattartó épületek és ipari környezet
Léghőmérséklet-tartomány (°C):
0 … +50
Termékcsalád:
dol-sensors klímaérzékelők
Hosszúság (mm):
128,3
Szélesség (mm):
33,3
Tömeg:
243 g/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
dol-sensors DOL 119 CO2 érzékelő
A dol-sensors DOL 119 CO2 érzékelő a szén-dioxid szintjét és a levegő minőségét méri az istállóban. A brojlerek optimális klímájához ad mérési adatot. Segít elkerülni a CO2 felhalmozódását, a takarmányértékesítés (FCR) romlását és a nagyobb elhullást. Az állatjólétet javítja, a mért adatokat pedig a telep irányításához is gyűjtheti.
A dol-sensors ammónia érzékelője (NH3) is megtalálható webáruházunkban. Mindkettőt a ventilátor tartozékok között kínáljuk. A kategória többi termékét a Ventilátor tartozékok oldalon találja.
Miért ezt ajánljuk?
Kábelen függő érzékelő, a kábelre fűzött védőkupakkal
- Ház és mosás: Robusztus házban készül, a mérőelem egy szűrő mögött van. Az IP67 védettség azt jelenti, hogy vízálló. A védőkupakkal kompatibilis a hideg vizes nagynyomású mosással, ezért mosás előtt nem kell leszerelni.
- Mérés helye: Sok CO2 érzékelőt falra szerelésre terveznek, a DOL 119 viszont az állatok zónájában, az istálló közepén lóg. A szén-dioxid szintjét ott méri, ahol a klímaviszonyok a legtöbbet számítanak.
- Rendszer: Különböző klímavezérlőkhöz és gazdaságirányítási rendszerekhez igazítható.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Típus | dol-sensors DOL 119 CO2 érzékelő |
| Gyári kivitelek | 140331: 0-10 V-os kimenet; 140330: ugyanez adapterkábellel a DOL 19 cseréjéhez; 140332: 4-20 mA-es kimenet |
| Mérési tartomány | 1. kimenet: 400-10 000 ppm, 2. kimenet: 400-5000 ppm |
| Kimenet, 0-10 V-os kivitel | 1. kimenet: 0,4-10 V DC, 2. kimenet: 0,4-5 V DC |
| Kimenet, 4-20 mA-es kivitel | mindkét kimenet 4-20 mA |
| Pontosság | 50 ppm ± a mért érték 5%-a |
| Hőmérséklet-stabilitás (0-50 °C) | ± 2,5 ppm/°C |
| Időállandó (T63) | 2 perc 0,5 m/s légsebességnél |
| Tápfeszültség | 13,5-30 V DC |
| Áramfelvétel | terhelés nélkül 8 mA, legnagyobb terhelésnél 55 mA |
| Üzemi hőmérséklet | 0 °C-tól +50 °C-ig |
| Üzemi páratartalom | 0-100% relatív páratartalom, lecsapódás nélkül |
| Tárolási hőmérséklet | -40 °C-tól +70 °C-ig |
| Védettség | IP67 (DIN 40050-9), NEMA 1, 3, 4, 6 |
| Kábel | 2 m, 4 × 0,34 mm², M12 dugóval |
| Legnagyobb kábelhossz, 0-10 V-os kivitel | 100 m 0,75 mm²-es, 200 m 1,50 mm²-es érrel |
| Legnagyobb kábelhossz, 4-20 mA-es kivitel | 500 m 0,75 és 1,50 mm²-es érrel is |
| Tömeg | 243 g |
| Megfelelőség | CE; RoHS, EMC és kisfeszültségű irányelv, a húshasznú csirkék védelméről szóló 2007/43/EK irányelv |
Gyártója a dániai dol-sensors.
Méretek
A gyártó méretrajza: minden méret milliméterben.
Az érzékelő 128,3 mm hosszú és 33,3 mm széles.
Felhasználás
Baromfi- és sertésistállókhoz ajánljuk.
- Állattartó épületekben és ipari környezetben mér.
- Az állatok komfortzónáját figyeli, és a közvetlen égésű fűtéssel működő istállókban a hibás állapotok felügyeletére is használható.
- A klímavezérlő a CO2-adatból szabályozhatja a szellőztetést.
Beépítés
Így kerül a helyére az érzékelő az istállóban.
Elhelyezés
- Az érzékelőt az istálló közepére kell helyezni.
- A padlótól legalább 50 cm-re legyen, de az állatok ne érjék el.
Szerelés
- Az érzékelőt a kábelén szabadon függve kell felszerelni.
- A védőkupakot a kábel felszerelése előtt kell a kábelre fűzni.
- Az érzékelő vége körül a levegő szabadon áramoljon.
- Ne érje közvetlen napfény, mert az a mérést befolyásolja.
- Bekapcsolás után 10 percig melegednie kell, csak utána mér helyesen.
Elektromos bekötés
| Ér színe | M12 tű | Funkció |
|---|---|---|
| barna | 1 | tápfeszültség, 13,5-30 V DC |
| fehér | 2 | 1. kimenet, 0-10 000 ppm (0-10 V) |
| kék | 3 | GND |
| fekete | 4 | 2. kimenet, 0-5000 ppm (0-5 V) |
A táblázat a 0-10 V-os kivitel bekötését mutatja.
- A villamos szerelést, a szervizt és a hibakeresést csak szakképzett személy végezheti, az EN 60204-1 szabvány és a vonatkozó EU-szabványok szerint.
- A DOL 119 a DOL 19 utódja: ha egy meglévő DOL 19 helyére kerül, a kábelt ki kell cserélni, vagy a csatlakozást át kell helyezni.
- Meglévő telepítésben a 140329 cikkszámú adapterkábellel is beköthető.
Karbantartás
Így tisztíthatja az érzékelőt az istálló mosásakor.
- Az istálló mosásakor és fertőtlenítésekor rá kell húzni a védőkupakot az érzékelőre, és az érzékelőnek csúcsával felfelé kell lógnia.
- Ehelyett ki is veheti az érzékelőt az istállóból, ilyenkor a kábel M12 zárókupakját kell feltenni.
- Vízzel és kefével tisztíthatja, nagynyomású mosóval csak hideg vízzel és csak felhúzott védőkupakkal.
- Forró vizes nagynyomású mosót, nagy nyomású sűrített levegőt, oldószert, maró szert és alkoholos fertőtlenítőt ne használjon rajta.
- Ha víz vagy lecsapódás érte, a helyes méréshez egy ideig 80% alatti relatív páratartalom kell.
A LED jelzései
Az érzékelő állapotát a LED színe és villogása mutatja.
| LED | Állapot |
|---|---|
| zöld, folyamatos | rendben működik |
| zöld, villog | a normál tartományon kívül van (0 °C alatt vagy 50 °C fölött) |
| piros, folyamatos | bekötési hiba |
| piros, villog | érzékelőhiba, túl- vagy alulfeszültség, túlterhelés |
Gyári dokumentumok
A használati útmutatóban az elhelyezést, a bekötést, a LED jelzéseit és a tisztítást, a két műszaki adatlapon a 0-10 V-os és a 4-20 mA-es kivitel adatait találja. Mindhárom dokumentum angol nyelvű.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek. Hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Az istálló közepére, a kábelén lelógatva, a padlótól legalább fél méterre, de az állatok elől elzárva. Az elhelyezés részleteit a Beépítés részben olvashatja.
Nem, ha a védőkupak rajta van, és hideg vízzel mos. A tisztítás szabályait a Karbantartás részben találja.
Igen, a meglévő DOL 19 helyére beköthető. A csere módját a Beépítés részben, az elektromos bekötésnél találja.
Két analóg kimenete van, kivitelenként 0-10 V és 0-5 V vagy két 4-20 mA-es jel. A mérési tartományokat a Műszaki adatok táblázatában találja.
Tíz perc bemelegedés után mér helyesen. A szerelés többi szabályát a Beépítés részben találja.
