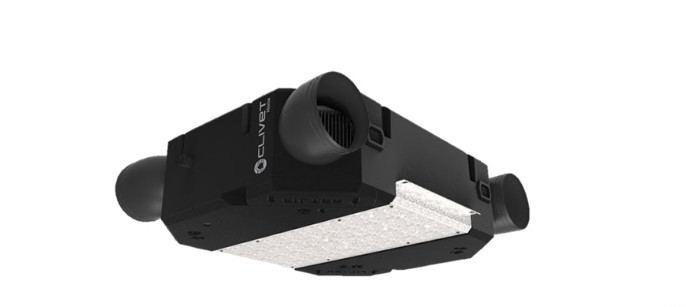

Clivet ELFOFresh EVO CPAN-YIN SIZE 2 hővisszanyerős szellőztető

Melyik változat kell Önnek?

Így különböznek egymástól a Clivet ELFOFresh EVO változatok webáruházunkban. A táblázatban kiemelve áll az a változat, amelyet most néz.

Látható szereléshez burkolattal ellátott kivitel (EI) is készül. Erről munkatársainknál érdeklődhet.

Miért ezt válassza?

Hőszivattyú, inverteres kompresszorral

A készülékben inverteres DC rotációs kompresszor és két bordás hőcserélő van. A két ventilátor DC inverteres. Állandó légszállítással működnek. A képen az 1-es szám a ventilátort, a 2-es a kompresszort, a 3-as a hőcserélőt, a 4-es a légszűrőt jelöli.

Légcsatornás rendszer, négy forgatható csonkkal

A készülék négy csonkkal csatlakozik a légcsatornákhoz. Az egyiken beszívja a külső levegőt. A másikon a lakásba fújja. A harmadikon elszívja a lakásból az elhasznált levegőt. A negyediken kifújja a szabadba. A négy csonk 360°-ban elforgatható. A rendszervázlaton az 1-es a készülék, a 2-es a beépíthető elektrosztatikus szűrő. A 3-6-os számok a légcsatornákat, a 7-10-esek a rácsokat jelölik. A légcsatornák és a rácsok nem tartozékai a készüléknek.

Fali kezelő, telefonos alkalmazás, Modbus

A készülékhez fali kezelő tartozik. Négy üzemmódja van: fűtés, hűtés, automatikus és csak szellőztetés. Napi és heti időprogram is beállítható rajta. Csendes és extra csendes üzemmódban a ventilátor és a kompresszor lassabban jár. Fali kezelővel és telefonos alkalmazással is irányítható. Modbus porton épületfelügyeleti rendszerhez is köthető. Külső be- és kikapcsoló jelet is fogad.

Belső felépítés, kondenzvízszivattyúval

A burkolat expandált polipropilénből (EPP) készül. A robbantott ábra számai: 1 kapcsolószekrény, 2 típustábla, 3 elszívó ventilátor, 4 befúvó ventilátor, 5 kompresszor, 6 külső hőcserélő, 7 belső hőcserélő. A további számok: 8 a befújt levegő szűrője, 9 az elszívott levegő szűrője, 10 kondenzvízszivattyú, 11 zsalumozgató, 12 felső burkolat. A kondenzvízszivattyú alapfelszereltség.

Műszaki adatok

A hangnyomás a készülék felületétől 1 méterre mért érték, álmennyezetbe szerelt, légcsatornára kötött készüléken, 50 Pa külső nyomásnál. A kisebb érték a legkisebb, a nagyobb a legnagyobb légszállításra vonatkozik.

Gyártója az olaszországi Clivet S.p.A. Székhelye Feltre városában van.

Fűtés és hűtés

A táblázat az öt légszállítási fokozat fűtési és hűtési adatait mutatja.

A fűtési adatok 20 °C-os, 50 %-os relatív páratartalmú belső levegőre érvényesek. A külső levegő +7 °C-on 6 °C nedves hőmérsékletű, -5 °C-on 80 %-os páratartalmú. A hűtési adatok 27 °C-os, 50 %-os belső és 35 °C-os, 40 %-os páratartalmú külső levegőre érvényesek. Ezek az EN 14511 szabvány módszerével mért értékek, 50 Pa külső nyomásnál.

Méretek

A rajzon AE jelöli a külső levegő beszívását, ES a kidobott levegőt, M a lakásba befújt levegőt, R a lakásból elszívott levegőt, W1-W4 a függesztési pontokat. A bekarikázott 1-es szám a levehető panelt jelöli. Mögötte alulról elérhető a légszűrő. A 2-es a kapcsolószekrény, a 3-as a tápkábel-bevezetés, a 4-es a kezelő csatlakozása, az 5-ös a kiegészítő csatlakozás, a 6-os a kondenzvíz-kifolyó. A kettős csillaggal jelölt méretek a karbantartáshoz szükséges legkisebb szabad helyet mutatják.

Beépítés

Elhelyezés és függesztés

• Csak beltérbe, rögzített helyre szerelhető.
• Nem szabad kültérre szerelni, sem olyan helyiségbe, ahol a hőmérséklet 10 °C alá csökkenhet.
• Hálószoba mellé ne szerelje.
• Ha mégis hálószoba mellé kerül, hangszigetelést ajánlunk.

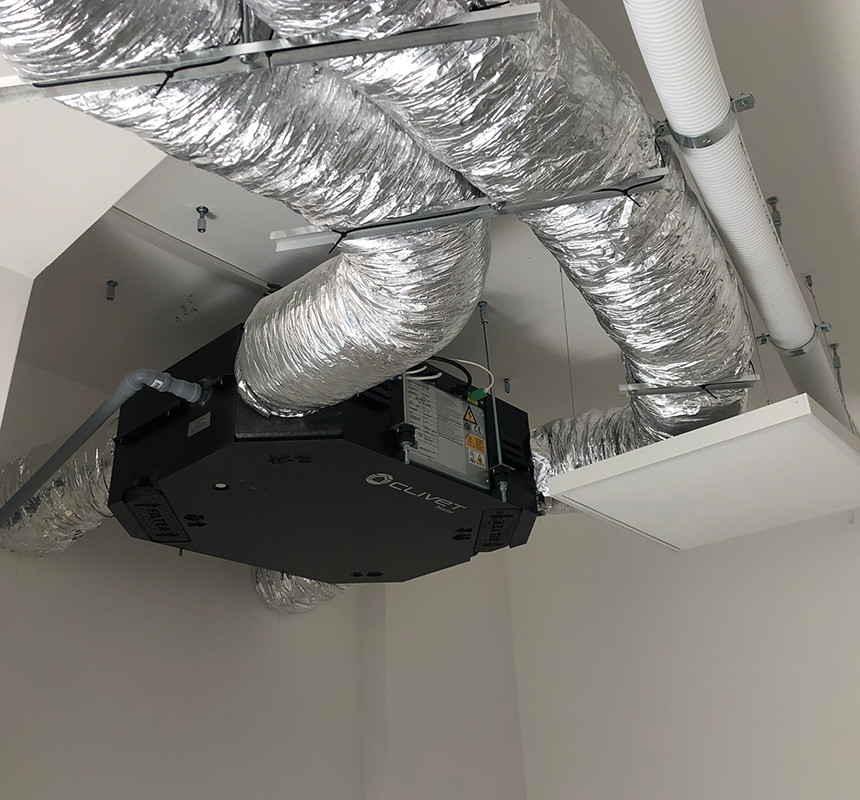

• A mennyezetre M8-as menetes szárakkal kell felfüggeszteni, a csomagban lévő rezgéscsillapítókkal.
• A menetes szár nem tartozék.
• Az anyákat nem szabad túlhúzni, mert az összenyomott rugók nem csillapítják a rezgést.
• A készüléket vízmértékkel kell beállítani.
• Az ábra betűi: A menetes szár, B tartókengyel, C rezgéscsillapító láb, D alátét, E anya.

Szabad hely a karbantartáshoz

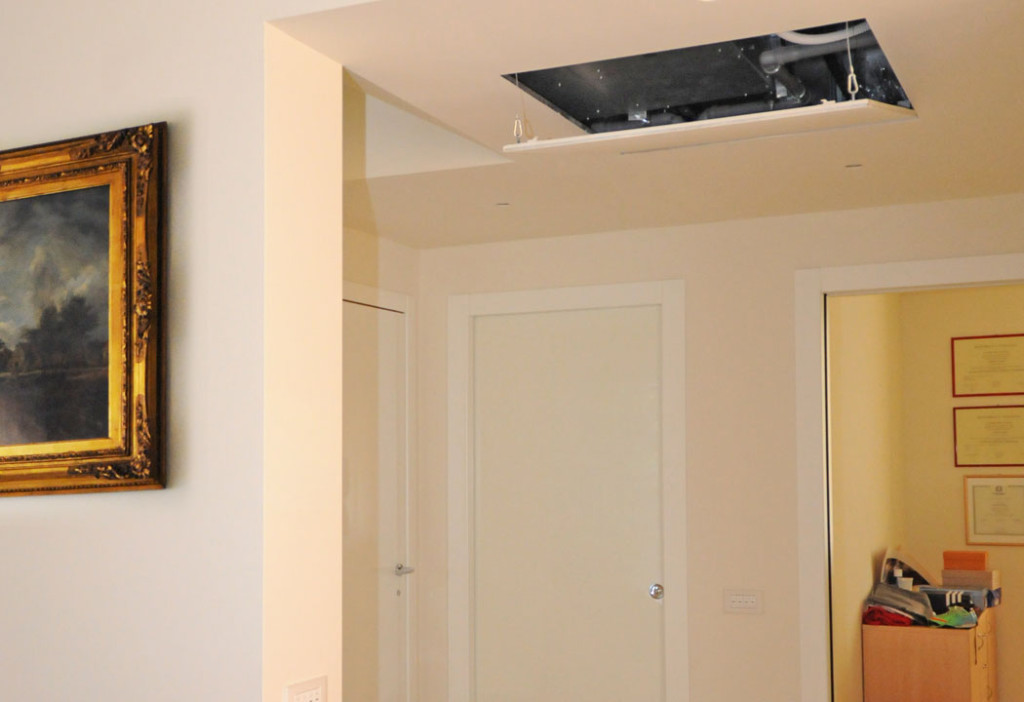

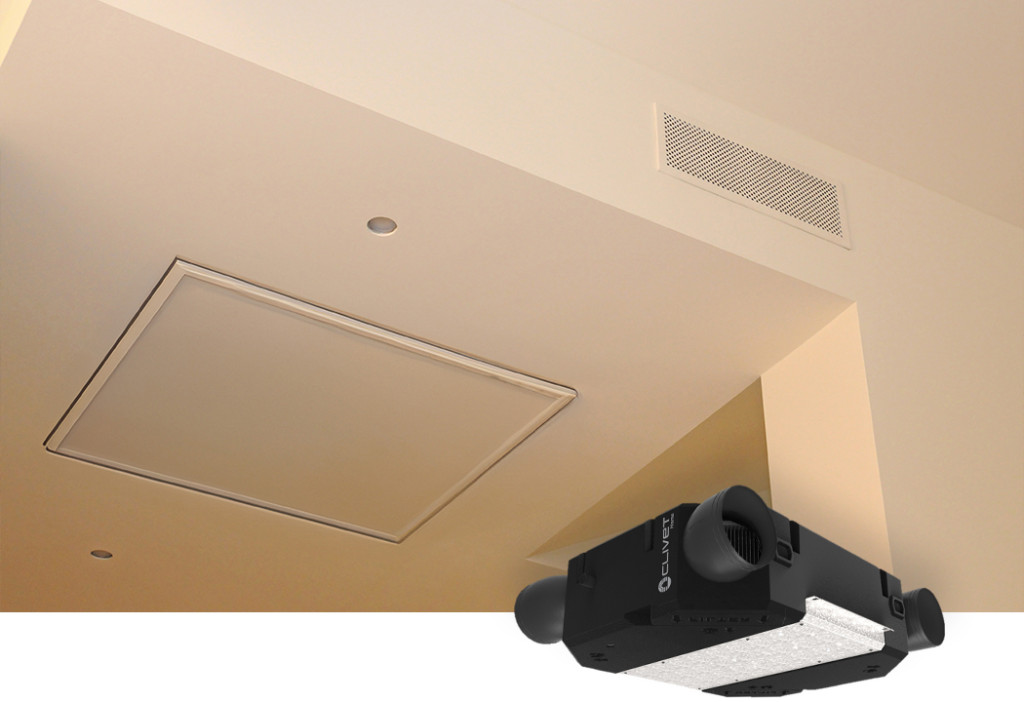

A karbantartáshoz az álmennyezetben szerelőnyílást kell hagyni. A készülék körül az ábrán jelölt szabad helyet kell biztosítani.

Légcsatornák

• A friss levegőt a nappaliba, a hálószobákba és a dolgozószobába kell befújni.
• Az elhasznált levegőt a konyhából, a fürdőszobából és a többi párás vagy szagos helyiségből kell elszívni.
• A befúvó csatornákat hőszigetelni kell a hőveszteség és a páralecsapódás ellen.
• A csatornák a kondenzvíz miatt nem lejthetnek a készülék felé.
• A csatorna és a készülék közé rezgéscsillapító csatlakozást kell tenni.
• A csatorna súlya nem terhelheti a csonkokat.
• Nagy sugarú íveket kell használni.
• A csöveket nem szabad összenyomni.
• A beszívott friss levegő nem keveredhet a kidobott levegővel.
• A friss levegő beszívása ne legyen ablak, terasz, kazánkémény vagy parkoló közelében.

Kondenzvíz-elvezetés

• A kondenzvíz-kifolyóra bűzelzárót (szifont) kell szerelni.
• Az elvezetésnek lejtenie kell.
• A csövet elegendő tartóval kell rögzíteni.
• A csövet és a szifont a csöpögés ellen szigetelni kell.
• Ha a készülék vagy az elvezetés 0 °C közelébe hűlhet, fagy ellen védeni kell.
• A munka végén vízzel ellenőrizze, hogy a kondenzvíz elfolyik-e a tálcából.

Elektromos bekötés és üzembe helyezés

• Ne szerelje fel saját maga.
• A felszerelést képzett szakember végezze, a telepítési útmutató alapján.
• Az elektromos bekötést csak képzett szakember végezheti, a hatályos előírások betartásával.
• A készüléket megbízhatóan földelni kell.
• A földelést nem szabad gáz- vagy vízvezetékre, villámhárítóra vagy telefonföldelésre kötni.
• Külön áramkörre kell kötni.
• Mindenpólusú, legalább 3 mm-es érintkezőnyílású megszakító és legfeljebb 30 mA-es áram-védőkapcsoló kell hozzá.
• Áramtalanítás után legalább 5 percet kell várni, mielőtt a kapcsolószekrényhez nyúl.
• A fali kezelőt árnyékolt, 5 × 0,75 mm²-es kábellel kell bekötni, legfeljebb 50 m hosszan.
• A kezelőt 150 cm magasra, lehetőleg belső falra kell szerelni, hőforrástól és közvetlen napfénytől távol.
• A hűtőkörön csak a hűtőközegek kezelésére képesített szakember dolgozhat.

Üzemeltetés és karbantartás

• A készülék csak behelyezett, tiszta szűrőkkel működhet.
• Az eltömődött szűrő csökkenti a légszállítást.
• Emiatt a készülék le is állhat.
• A szűrőt alulról, a levehető panel mögül lehet kihúzni.
• Az ellenőrzés gyakorisága a külső levegő minőségétől, az üzemidőtől, a portól és a helyiségben tartózkodók számától függ.
• A szűrő cseréjét a kezelő C3-as riasztással jelzi.
• A csere után a szűrőidőzítőt a kezelőn újra kell indítani (RECLOCK).
• A burkolatot agresszív vegyszer nélküli szerrel kell tisztítani.
• A légcsatornákat légtechnikai higiéniában képzett szakemberrel kell tisztíttatni.
• A karbantartást arra jogosult szerviz vagy képzett szakember végezze.
• Hosszabb leállás előtt ki kell kapcsolni és áramtalanítani kell.
• A hűtőkör szivárgásvizsgálatát évente el kell végeztetni.
• 8 éves kortól gyermekek, valamint tapasztalatlan vagy csökkent fizikai, érzékszervi, szellemi képességű személyek is használhatják.
• Ehhez felügyelet alatt kell állniuk, vagy el kell nekik magyarázni a biztonságos használatot.
• Érteniük kell a veszélyeket.
• Gyermek nem játszhat a készülékkel.
• Felügyelet nélküli gyermek nem végezhet tisztítást és karbantartást.
