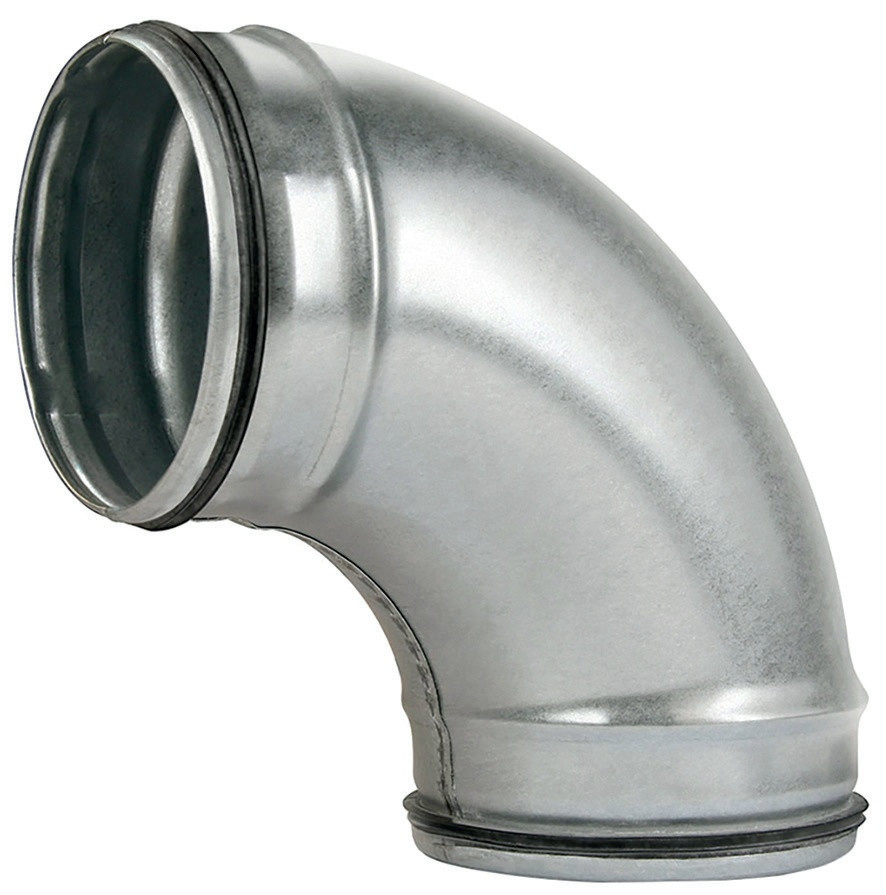

Gumitömítéses könyök, 90°-os, horganyzott acél
2 385 Ft
A Gumitömítéses könyök, 90°-os, horganyzott acél a Cairox könyökidoma kör keresztmetszetű légcsatornához. Horganyzott acélból készül, mindkét csatlakozó végén gumitömítéssel. A 80-200 mm-es könyökök préselt, hegesztett, a 250 mm-es és nagyobbak szeletes kivitelűek.
Hajlítási sugara 800 mm-ig megegyezik az átmérővel. A Cairox kínálatában a spirálkorcolt csövek és idomok között szerepel, a webáruházban pedig 19 méretben kapható, a 80 mm-estől az 1250 mm-esig. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Adatok
Elérhetőség:
Azonnal
Gyártó:
Cairox
Anyag:
Acél
Csőprofil:
Kör alakú
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Gumitömítéses könyök 90°: horganyzott acél, 80-1250 mm
A Gumitömítéses könyök, 90°-os, horganyzott acél a Cairox könyökidoma kör keresztmetszetű légcsatornához. Horganyzott acélból készül, mindkét csatlakozó végén gumitömítéssel. A 80-200 mm-es könyökök préselt, hegesztett, a 250 mm-es és nagyobbak szeletes kivitelűek.
A webáruházban 19 méretben kapható, 80 és 1250 mm között, a méretet pedig a lenti táblázatból választhatja ki.
Webáruházunkban a Fém idomok között, a könyök idom kategóriában találja a többi könyököt.
Melyik méret kell Önnek?
A 19 méret a Cairox legfrissebb adatlapjai szerint.
| Méret | Névleges átmérő | Kivitel | Hajlítási sugár |
|---|---|---|---|
| NA080 | 80 mm | préselt, hegesztett | 80 mm (1 × D) |
| NA100 | 100 mm | préselt, hegesztett | 100 mm (1 × D) |
| NA125 | 125 mm | préselt, hegesztett | 125 mm (1 × D) |
| NA150 | 150 mm | préselt, hegesztett | 150 mm (1 × D) |
| NA160 | 160 mm | préselt, hegesztett | 160 mm (1 × D) |
| NA180 | 180 mm | préselt, hegesztett | 180 mm (1 × D) |
| NA200 | 200 mm | préselt, hegesztett | 200 mm (1 × D) |
| NA250 | 250 mm | szeletes | 250 mm (1 × D) |
| NA315 | 315 mm | szeletes | 315 mm (1 × D) |
| NA355 | 355 mm | szeletes | 355 mm (1 × D) |
| NA400 | 400 mm | szeletes | 400 mm (1 × D) |
| NA450 | 450 mm | szeletes | 450 mm (1 × D) |
| NA500 | 500 mm | szeletes | 500 mm (1 × D) |
| NA560 | 560 mm | szeletes | 560 mm (1 × D) |
| NA630 | 630 mm | szeletes | 630 mm (1 × D) |
| NA710 | 710 mm | szeletes | 710 mm (1 × D) |
| NA800 | 800 mm | szeletes | 800 mm (1 × D) |
| NA1000 | 1000 mm | szeletes | 900 mm |
| NA1250 | 1250 mm | szeletes | 1200 mm |
A méret a Cairox rendelési példája szerint a könyökidom névleges átmérője.
Ha 45 fokos irányváltás kell, a gumitömítéses, 45°-os horganyzott acél könyököt ajánljuk.
Miért ezt válassza?
A Cairox adatlapjai és fotói szerint.

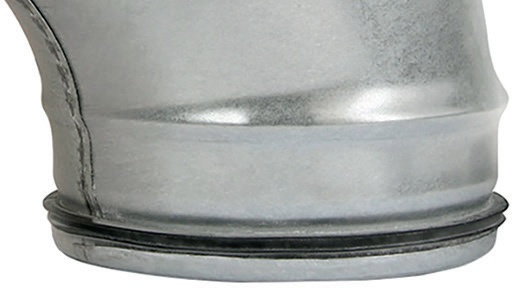

Gumitömítés mindkét végén
A könyök mindkét csatlakozó végén gumitömítés ül, a csatlakozásokat pedig aluszalaggal is tömítheti; ezt a Tartozékok a szereléshez szakaszban találja. A Cairox kínálatában a spirálkorcolt csövek és idomok között szerepel.

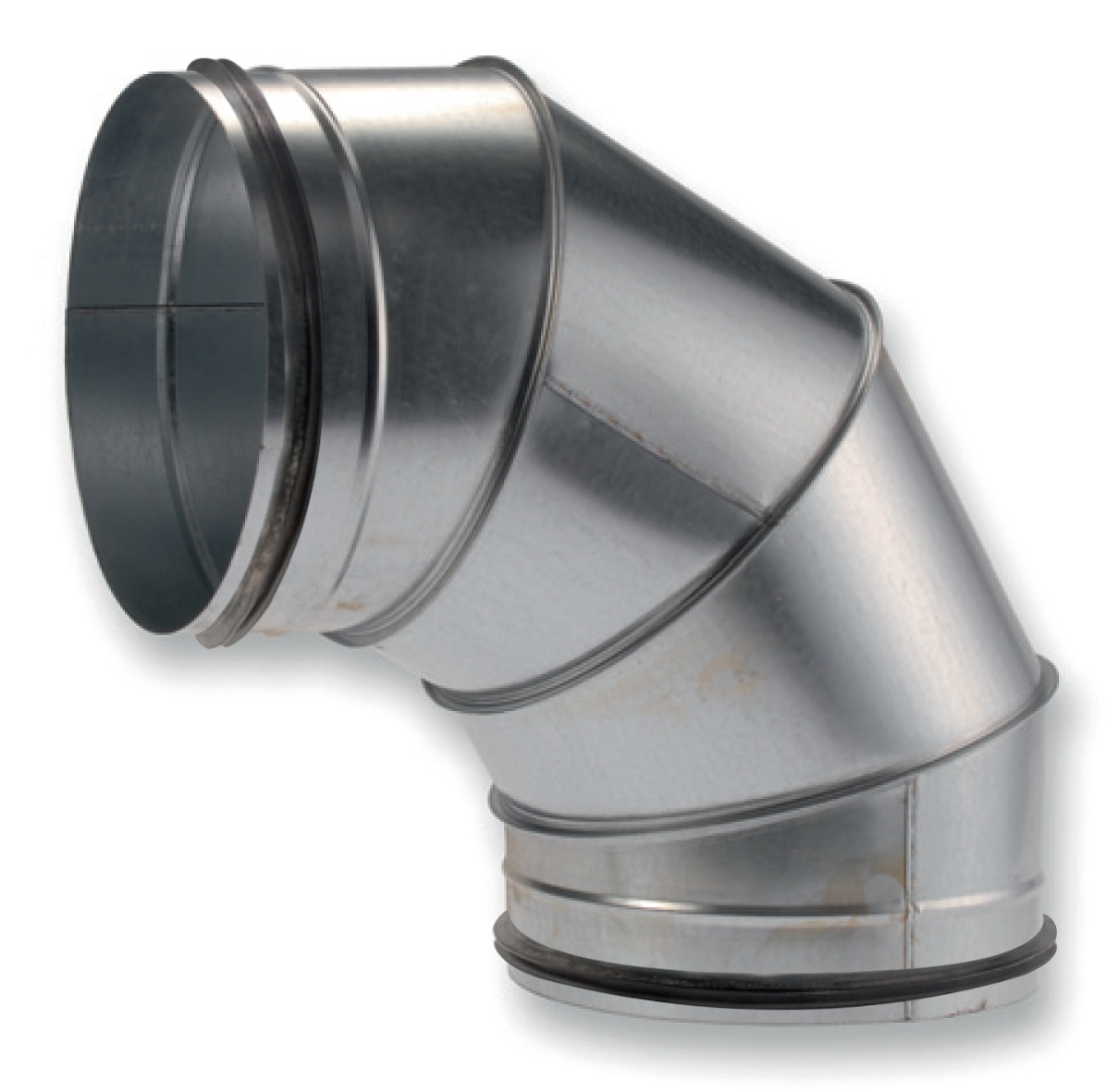

Préselt vagy szeletes kivitel
A préselt könyök íve sima, szeletek nélküli, a szeletes könyök íve viszont több, egymáshoz illesztett szeletből áll. A 80-200 mm-es méretek préselt, a 250 mm-es és nagyobbak szeletes kivitelben készülnek.
Műszaki adatok
A Cairox-csoport legfrissebb adatlapjai szerint (2024, az 1000 és 1250 mm-es méretnél 2022).
| Jellemző | Érték |
|---|---|
| Gyári típus | Cairox BDG90 (préselt) és BDSG90 (szeletes) |
| Névleges átmérő | 80-1250 mm, 19 méretben |
| Szög | 90° |
| Anyag | horganyzott acél |
| Kivitel | 80-200 mm préselt, hegesztett; 250 mm-től szeletes |
| Tömítés | gumitömítés mindkét csatlakozó végén |
| Hajlítási sugár | 800 mm-ig az átmérővel egyenlő (R = 1 × D); 1000 mm-nél 900 mm, 1250 mm-nél 1200 mm |
| Csatlakozás | kör keresztmetszetű légcsatornához |
| Termékcsoport | Cairox C.01: spirálkorcolt csövek és idomok |
Méretek

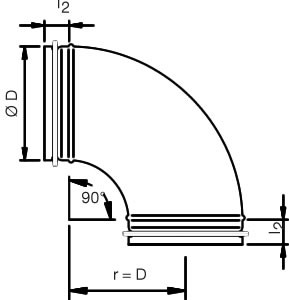

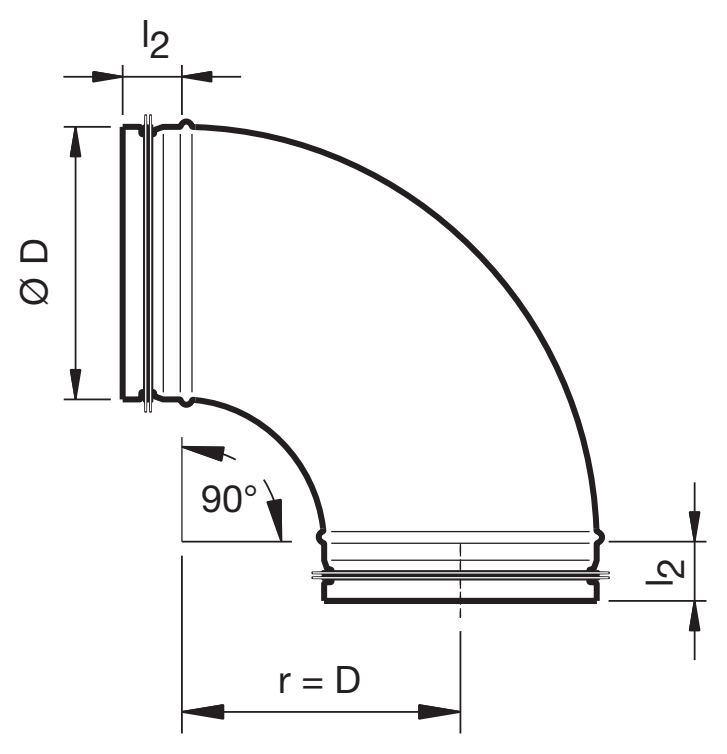

A Cairox 2021-es magyar adatlapjának préselt rajza szerint.
- ØD: a névleges átmérő, ez a bolti méret.
- r: a hajlítási sugár, az ív középvonalán mérve.
- l2: a csatlakozó csonk hossza.
- 90°: az ív szöge.
A gyártó legfrissebb adatlapjai szerint a hajlítási sugár 800 mm-ig az átmérővel egyenlő (R = 1 × D), az 1000 mm-es könyöknél 900 mm, az 1250 mm-esnél 1200 mm.
Gyári dokumentumok
A gyártó adatlapjai a fotót, a méretrajzot és a mérettáblát tartalmazzák, elöl a legfrissebb, 2024-es angol nyelvű kiadással. Szerelési útmutatót a gyártó nem ad; a szerelésben szakértő munkatársaink segítenek.
Tartozékok a szereléshez
100 és 125 mm-es spirálkorcolt légcsatorna, csőtoldó, gumis bilincs és aluszalag a webáruházból.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
A webáruházban 19 méretben, 80 és 1250 mm névleges átmérő között; a méretet a fenti táblázatból választhatja ki.
800 mm-ig az átmérővel egyenlő, az ív középvonalán mérve, az 1000 mm-es könyöknél 900 mm, az 1250 mm-esnél pedig 1200 mm.
A Cairox gyártja: a préselt könyök BD90, a szeletes BDS90 típusként. A webáruházban ezek nem szerepelnek, ezért érdeklődjön munkatársainknál.
Igen: a gumitömítéses, 45°-os horganyzott acél könyököt külön termékként kínáljuk.
