HV AIRY elszívó / befúvó légszelep ROUN frontlappal
26 650 Ft

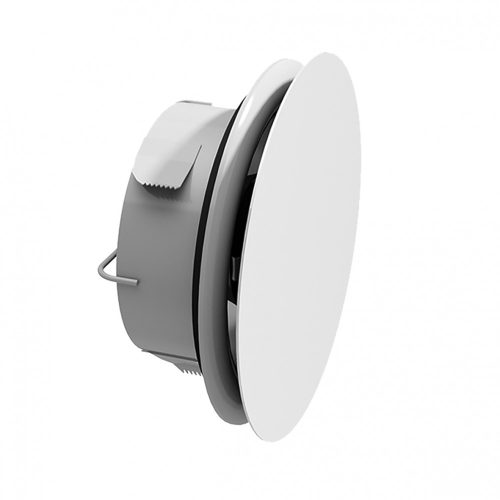

A Lindab AIRY légszelep kör alakú ROUN frontlappal készül, webáruházunkban Ø 100 és Ø 125 mm-es csatlakozó mérettel kapható. Befúvásra és elszívásra is használható, falba vagy mennyezetbe építhető. Új szellőzőrendszerbe és meglévő légszelepek helyére is beépítheti.
Két részből áll: szeleptestből és lapos frontlapból. A szeleptest rugós szárnyakkal rögzül a légcsatornában vagy egy szelepfogadó keretben, a frontlap pedig rugóival a szelep kúpjára pattan. A frontlapot falfestékkel bármilyen színűre festheti, vagy tapétával burkolhatja. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Nem vásárolható!
Adatok
Elérhetőség:
Rendelésre
Felszerelés módja:
Oldalfalra és plafonra is
Gyártó:
Lindab
Szín:
Fehér
Anyag:
Acél
Csőprofil:
Kör alakú
Termékcsalád:
Lindab AIRY
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek

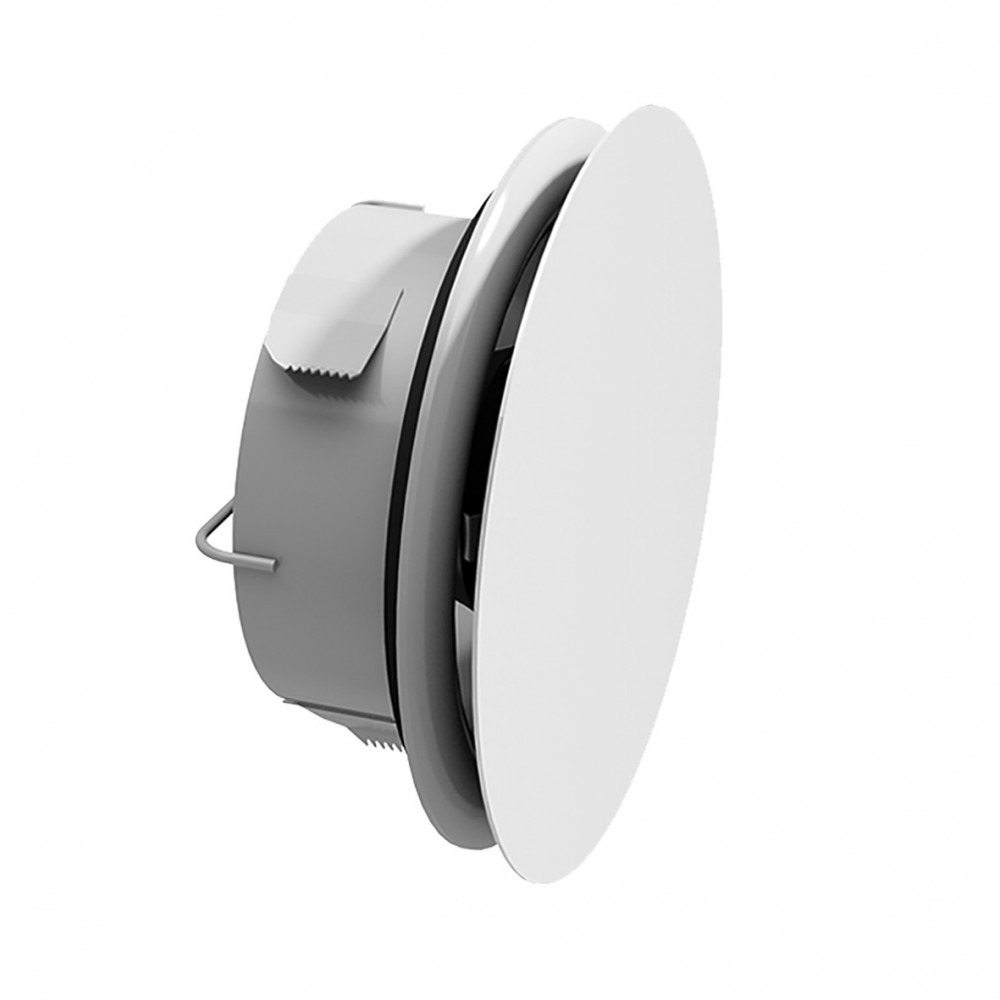

Lindab AIRY: elszívó / befúvó légszelep ROUN frontlappal
A Lindab AIRY légszelep kör alakú ROUN frontlappal készül, webáruházunkban Ø 100 és Ø 125 mm-es csatlakozó mérettel kapható. Befúvásra és elszívásra is használható, falba vagy mennyezetbe építhető. Új szellőzőrendszerbe és meglévő légszelepek helyére is beépítheti.
Két részből áll: a szeleptestből (AIRYB) és a lapos frontlapból (AIRYFP).
A méretet a lenti táblázatból választhatja ki: minden sorban a változat oldalára mutató link áll.
Négyzetes frontlappal is kínáljuk: ezt a HV AIRY légszelep SQUA frontlappal oldalán találja. További befúvó és elszívó légszelepeket a Légszelepek kategóriában talál.
Melyik változat kell Önnek?
Így különböznek egymástól a Lindab AIRY ROUN változatok webáruházunkban.
| Változat | Gyártói jel | Csatlakozó méret |
|---|---|---|
| AIRY 100 ROUN | AIRYB 100 + AIRYFP 100 ROUN | Ø 100 mm |
| AIRY 125 ROUN | AIRYB 125 + AIRYFP 125 ROUN | Ø 125 mm |
A gyártói jel a szeleptest és a frontlap rendelési kódja, a színkód nélkül.
Miért ezt válassza?
Rugós rögzítés, beszabályozható légmennyiség
- Rögzítés: A szeleptest rugós szárnyakkal rögzül a légcsatornában vagy egy szelepfogadó keretben, a frontlap pedig rugóival a szelep kúpjára pattan. A rugós szárnyak lemezből készült idomokba valók.
- Beszabályozás: A légmennyiséget a frontlap elforgatásával kell beállítani. A rés (a) helyét ez a metszetrajz mutatja. A beállítás lépéseit a lenti, beszabályozásról szóló részben olvashatja.
- Frontlap: A frontlapot falfestékkel bármilyen színűre festheti, vagy tapétával burkolhatja.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Típus | Lindab AIRY 100 és AIRY 125, ROUN frontlappal |
| Részei | AIRYB szeleptest és AIRYFP ROUN frontlap |
| Csatlakozó méret (Ød nom) | Ø 100 mm vagy Ø 125 mm |
| Üzemmód | befúvás és elszívás |
| Beépítés | falba vagy mennyezetbe |
| Frontlap | ROUN, kör alakú, lapos |
| Anyag | horganyzott acéllemez |
| Szín | fehér, RAL 9003 vagy RAL 9010 (gloss 30) |
Gyártója a Lindab.
Méretek
A táblázatok méretei milliméterben értendők.
| Ød nom | Ød | ØD | l |
|---|---|---|---|
| 100 | 84 | 138 | 55 |
| 125 | 109 | 157 | 58 |
A szeleptest betűinek helyét a fenti rajz mutatja.
| Ød nom | A | B |
|---|---|---|
| 100 | 140 | 140 |
| 125 | 165 | 165 |

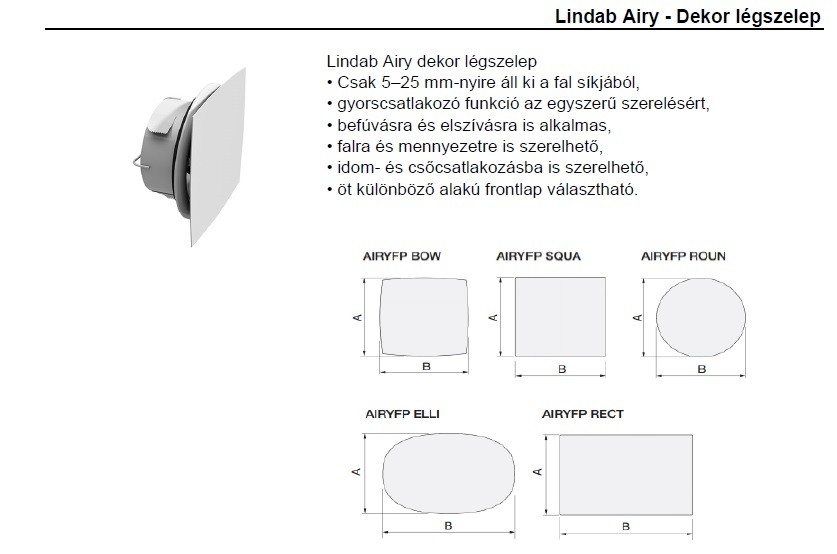

A kör alakú frontlap A és B méretét ez a rajz mutatja.
Befúvás és elszívás diagramja
A befúvás és az elszívás diagramja külön mutatja az össznyomásesést (Δpt, Pa) és az A-hangteljesítményszintet (LWA, dB(A)) a légszállítás (qv, l/s és m³/h) függvényében.
A diagramok méretenként külön készültek: a Lindab AIRY 100 és a Lindab AIRY 125 oldalán találja őket.
Beépítés
A szeleptest keretbe, idomba vagy közvetlenül a légcsatornába kerül.
- Szelepfogadó keretnek a Lindab ILVRU keretet ajánljuk.
- A szeleptest a Lindab VRGU, VRGM, VRFU és VRFM keretbe, valamint a BUCST és a TCPUCST idomba is beépíthető.
- A szeleptestnek takarnia kell annak az elemnek a peremét, amelybe beépíti, ezért a perem átmérője a Ø 100 mm-es méretnél legfeljebb 133,5 mm, a Ø 125 mm-esnél legfeljebb 152,5 mm lehet.
- Beszereléskor a szeleptestet be kell nyomni a keretbe, és az óramutató járásával ellentétes irányba kell elforgatni.
- Kiszereléskor húzás közben ugyanebbe az irányba kell elforgatni.
- Ha a szelepet nem kell beszabályozni, a kúp helyzetét a menetes szárra csavart szárnyas anyával kell rögzíteni.
- A választott frontlapot a rugóival a kúpra kell pattintani.
Fal vagy mennyezet közelében
Fal vagy mennyezet közelében a légcsatornát szilárdan kell rögzíteni, hogy a szelepet rendesen a falhoz vagy a mennyezethez lehessen erősíteni. Beszabályozáskor a frontlapnak teljes körben el kell tudnia fordulni, különben minden állítás előtt le kell venni. Ezen az ábrán az a jelű távolság kerek frontlapnál 70 mm a Ø 100 mm-es, 85 mm a Ø 125 mm-es méretnél.
Beszabályozás
A légmennyiséget légmennyiségmérő ernyővel vagy Pitot-csővel mérheti.
- Vegye le a frontlapot.
- Lazítsa meg a szárnyas anyát, hogy a kúp állítható legyen, majd tegye vissza a frontlapot.
- Mérje meg a légmennyiséget.
- Forgassa el a frontlapot, majd mérjen újra, és ha kell, ismételje meg.
- Végül vegye le a frontlapot, húzza meg a szárnyas anyát, és tegye vissza a frontlapot.
Pitot-csöves méréshez a szeleptől körülbelül a légcsatorna átmérőjének háromszorosára furatot kell fúrni, és a csőben négy ponton kell mérni. A mérés után a furatot le kell zárni.
Karbantartás
- A látható részeket nedves ruhával tisztíthatja.
- A szelep tisztításához vegye le a frontlapot, és enyhe tisztítószerrel vagy nedves ruhával tisztítsa meg.
- Tisztítás közben ügyeljen arra, hogy a kúp helyzete ne változzon.
Hangszűrő
A frontlap hátoldalára AIRYSI hangszűrő tehető, ezt szűrőtartó rögzíti. Ha a frontlapon hangszűrő van, a cseréjéhez előbb a szűrőtartót, majd a szűrőt kell levenni. Az új hangszűrőt a frontlapra kell nyomni, rá pedig a szűrőtartót.
Gyári dokumentumok
Az angol nyelvű adatlapon a méreteket és a diagramokat, a szerelési útmutatóban a beépítés és a beszabályozás lépéseit találja.
Tartozékok a szereléshez
A szereléshez Lindab PVCU és PVWU csatlakozódobozt, valamint a választott méretnek megfelelő spirálkorcolt légcsatornát is talál webáruházunkban.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek. Hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Mindkettőre használható. A két üzemmód diagramját a fenti, diagramokról szóló részben találja.
A választott változattól függően Ø 100 mm vagy Ø 125 mm. A szeleptest többi méretét a fenti mérettáblában találja.
A kör alakú frontlap gyártói jele. A frontlap A és B méretét a fenti mérettáblában találja.
A Lindab ILVRU keretet ajánljuk hozzá. A többi keretet és idomot a fenti, beépítésről szóló részben soroltuk fel.
Igen. A részleteket a fenti, átfesthető frontlapról szóló sorban olvashatja.
Igen, a Lindab AIRYBP takarólemezzel. A takarólemezről munkatársainknál érdeklődhet.
