Helios BAE 080 Tűzvédelmi elzáró elem
40 120 Ft
Helios BAE 080 Tűzvédelmi elzáró elem
40 120 Ft

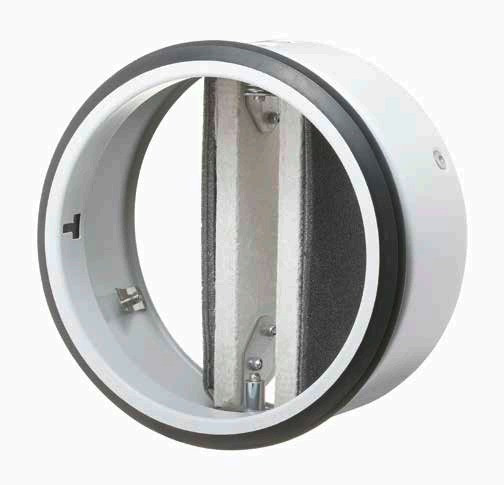

A Helios BAE 080 tűzvédelmi elzáró elem a tűz és a füst továbbterjedését gátolja a szellőzővezetékben, és Ø 80 mm-es spirálkorcolt légcsatornába tolható. Ha a levegő hőmérséklete +72 °C fölé emelkedik, a beépített olvadóbetét elengedi a két félkör alakú lapot, és a rugó hirtelen lezárja a vezetéket.
Legalább 90 perces tűzállóságú szellőzőakna vagy függőleges légcsatorna falába építve K 90-18017 osztályú. 60 perces aknában K 60-18017, 30 percesben K 30-18017 osztályú. A DIN 18017-3 szerinti szellőzőrendszerekhez készül, befúvó és elszívó vezetékbe is beépíthető. Gyártója a németországi Helios Ventilatoren. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Adatok
Tűzállósági idő:
90
Elérhetőség:
Azonnal
Csőátmérő:
80
Gyártó:
Helios
Csőbedugható:
Igen
Csőprofil:
Kör alakú
Gyártói cikkszám:
02624
Termékcsalád:
Helios BAE
Hosszúság (mm):
60
Tömeg:
170 g/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Helios BAE 080: tűzvédelmi elzáró elem Ø 80 mm-es csőbe
A Helios BAE 080 tűzvédelmi elzáró elem a tűz és a füst továbbterjedését gátolja a szellőzővezetékben, és Ø 80 mm-es spirálkorcolt légcsatornába tolható. Ha a levegő hőmérséklete +72 °C fölé emelkedik, a beépített olvadóbetét elengedi a két félkör alakú lapot, és a rugó hirtelen lezárja a vezetéket. A DIN 18017-3 szerinti szellőzőrendszerekhez készül, befúvó és elszívó vezetékbe is beépíthető.
Fürdőszobák, WC-k és lakáskonyhák szellőzővezetékébe való, ahol a vezeték egyik szintről a másikra halad át. Legalább 90 perces tűzállóságú szellőzőakna vagy függőleges légcsatorna falába építve K 90-18017 osztályú. 60 perces aknában K 60-18017, 30 percesben K 30-18017 osztályú.
Rokon termékként a Helios BAK tűzvédelmi elzáró elemet is megtalálja a webáruházban. Más tűzvédelmi termékeket, például tűzvédelmi tányérszelepeket a Tűzvédelmi termékek kategóriában talál.
Melyik méret kell Önnek?
A BAE öt méretben készül, Ø 80-tól 200 mm-ig; kiemelve az a változat, amelyet most néz.
| Méret | Külső átmérő | Hossz | Tömeg | Falba hüvellyel |
|---|---|---|---|---|
| Ön ezt nézi: Ø 80 mm | 78 mm | 60 mm | 0,17 kg | csak csőbe tolva |
| Ø 100 mm | 98 mm | 60 mm | 0,23 kg | EH 100 |
| Ø 125 mm | 123 mm | 60 mm | 0,30 kg | EH 125 |
| Ø 160 mm | 158 mm | 60 mm | 0,40 kg | EH 160 |
| Ø 200 mm | 198 mm | 60 mm | 0,55 kg | EH 200 |
Mind az öt méret azonos felépítésű, és 60 mm hosszú. A méretet a légcsatorna átmérője adja meg. A ház külső átmérője 2 mm-rel kisebb a névleges méretnél.
A 100-200 mm-es méret az EH beépítő hüvellyel falba is építhető, a 80 mm-eshez viszont nincs hüvely.
Miért ezt válassza?
Magától zár, ha meleg a levegő
A két félkör alakú lapot az olvadóbetét tartja nyitva. A záródás menetét és az elzáró részeit A tűzvédelmi elzáró működése szakaszban mutatjuk be.
Csőbe tolva, bármelyik áramlási irányban
Az elzárót a spirálkorcolt csőbe kell betolni. Külön falazott beépítőkeret nem kell hozzá, a cső falátvezetését viszont le kell zárni.
Német építésügyi engedéllyel
Az elzárót a német Építéstechnikai Intézet (Deutsches Institut für Bautechnik, DIBt) Z-41.3-696 számú általános építésfelügyeleti engedélye minősíti. Az engedélynek a beépítés helyén rendelkezésre kell állnia.
Tűzállóság a beépítéstől függően
Az osztály a szellőzőakna vagy a légcsatorna tűzállóságától függ.
| Beépítés | Szerkezet | Osztály |
|---|---|---|
| Szellőzőakna vagy függőleges légcsatorna falában | legalább 90 perces tűzállóságú akna (F90) vagy légcsatorna (L90) | K 90-18017 |
| Szellőzőakna vagy függőleges légcsatorna falában | legalább 60 perces tűzállóságú akna | K 60-18017 |
| Szellőzőakna vagy függőleges légcsatorna falában | legalább 30 perces tűzállóságú akna (F30) vagy légcsatorna (L30) | K 30-18017 |
| Az aknafalon kívül, tűzállósági követelmény nélküli falban vagy álmennyezetben | az akna horganyzott acél fő légcsatornájához legfeljebb 6 m hosszú, nyílás nélküli horganyzott acélcsővel csatlakozik | az akna osztálya, F90 vagy L90 aknánál K 90-18017 |
A 90 percesnél kisebb tűzállóságú aknában az elzáró az akna osztályát kapja.
A DIN 18017-3 szabvány az ablak nélküli fürdőszobák és WC-k ventilátoros szellőzését szabályozza. Az elzáró az emeletek közötti tűzátterjedés ellen igazolt.
A beépítés további feltételeit a Z-41.3-696 számú engedélyben találja, és az osztály csak ezek betartásával érvényes.
A tűzvédelmi elzáró működése

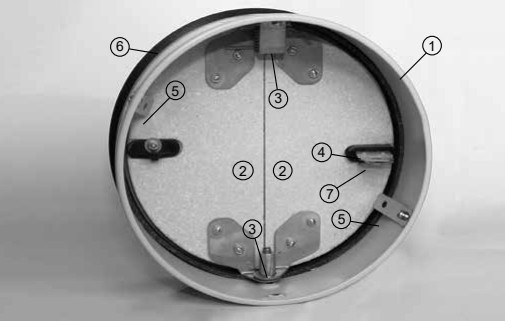

Az elzáró részeit a gyári fotó számozásával soroljuk fel.
- 1: ház
- 2: két félkör alakú lap
- 3: tengely spirálrugóval
- 4: az olvadóbetét tartója
- 5: rögzítőrugók a reteszeléshez
- 6: ajaktömítés
- 7: olvadóbetét
- 8: szigetelő betétek

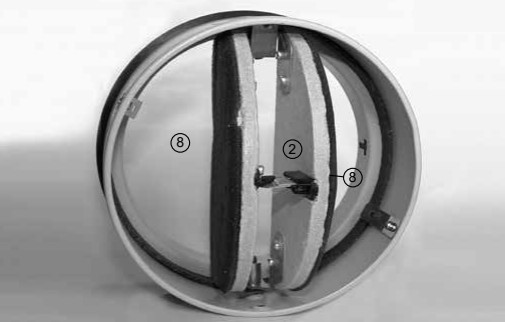

A 8-as szigetelő betétek a fenti, záródó lapokat mutató fotón láthatók.
A tengelyen lévő spirálrugó zárja le a lapokat, a rögzítőrugók pedig zárva tartják őket.
Az olvadóbetét cseréje
- A megolvadt betétet oldalt a behelyező karok felé kell nyomni, és ki kell venni.
- Az új olvadóbetétet a tartóba kell dugni, és be kell pattintani.
- A betét beakasztásához a ház belső gyűrűjén lévő rögzítőrugókat kifelé kell hajlítani.
- A két félkör alakú lapot addig kell összenyomni, amíg a betét a reteszbe akasztható.
A pót-olvadóbetét a Helios tartozéka. Beszerzéséről munkatársainknál érdeklődhet.
A Helios BA-S végálláskapcsoló az elzáró üzemállapotát jelzi a központi épületfelügyeleti rendszernek. Minden méretre felszerelhető. A végálláskapcsolóról is munkatársainknál érdeklődhet.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Típus | Helios BAE 80, cikkszám 02624 |
| Csatlakozó légcsatorna | Ø 80 mm |
| Külső átmérő | 78 mm |
| Hossz | 60 mm |
| Tömeg | 0,17 kg |
| Beépítő hüvely falba | nincs, csak csőbe tolva |
| Tűzvédelmi osztály | K 30-18017, K 60-18017 vagy K 90-18017, a beépítéstől függően |
| Engedély | DIBt általános építésfelügyeleti engedély, Z-41.3-696 |
| Felhasználás | DIN 18017-3 szerinti szellőzőrendszerek, befúvó és elszívó vezeték |
| Kioldás | olvadóbetét, +72 °C |
| Zárás | két félkör alakú lap, rugóerővel, két rögzítőrugó reteszeli |
| Áramlási irány | tetszőleges |
| Végálláskapcsoló | Helios BA-S, minden méretre felszerelhető |
Gyártója a németországi Helios Ventilatoren.

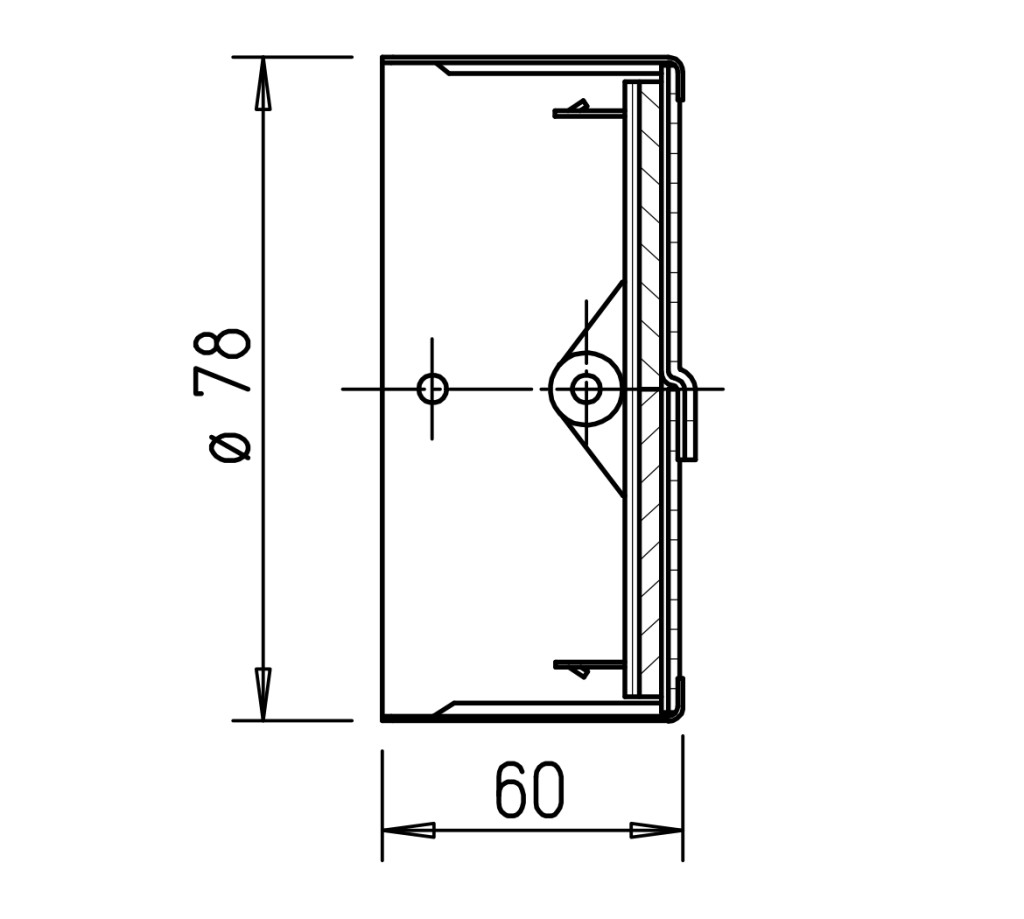

Méretek
Minden méret milliméterben értendő.
- Ø 78 mm: a ház külső átmérője.
- 60 mm: a ház hossza.

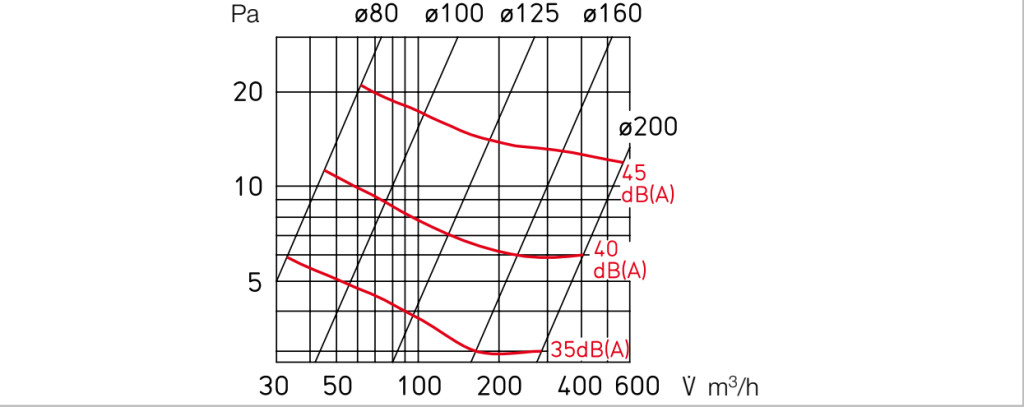

Nyomásveszteség és zaj
A légszállítást m³/h-ban, a nyomásveszteséget Pa-ban adjuk meg.

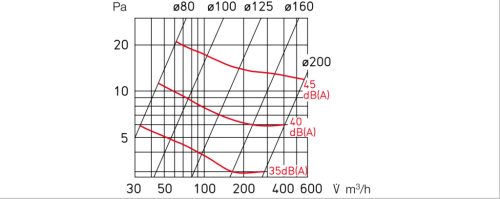

A diagram méretenként mutatja a nyomásveszteséget a légszállítás függvényében. A piros vonalak a 35, 40 és 45 dB(A)-s zajszintet jelölik.
Kicsi a légellenállása, nagy légszállításnál is.
A tűzvédelmi elzáró beépítése
A tűzállóság csak az engedélyben leírt beépítéssel érvényes.
Az elzáró háromféleképpen építhető be: csőbe tolva, falba az EH beépítő hüvely segítségével (a 100-200 mm-es méret), illetve födémzáróként a födémbe. Csőbe tolva és falba is bármelyik oldalról, a légáramlás irányától függetlenül beépíthető.

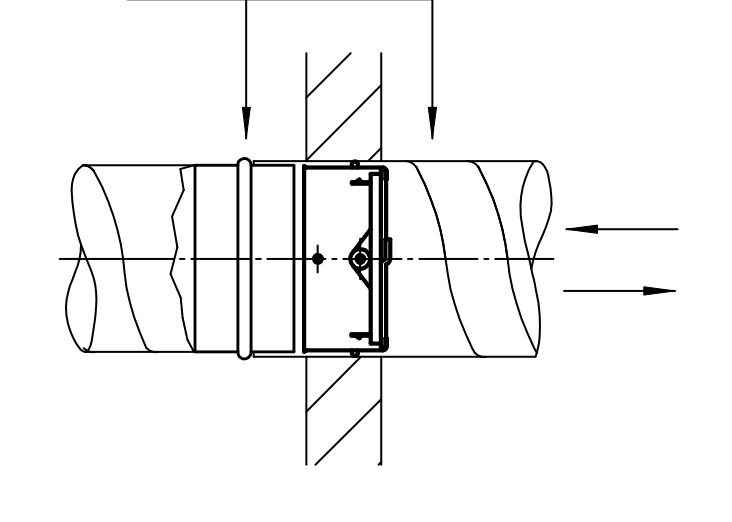

Csőbe tolva
- Az elemet a csőbe (például spirálkorcolt csőbe) kell betolni, és a csővel együtt kell a falban rögzíteni.
- Az aknafalon kívül is elhelyezhető.
- Az aknafal átvezetését a teljes falvastagságban le kell zárni.
- Falazott vagy beton aknafalnál ehhez a DIN 1053 szerinti II. vagy III. habarcscsoportú habarcs kell.
- Könnyűszerkezetes aknafalnál fugatöltő gipsz kell, más anyagú aknafalnál a hozzá illő töltőanyag vagy szárazépítés.
Az aknafalon kívül
- Az aknafalon kívül csak az akna horganyzott acél fő légcsatornájához csatlakozó, nyílás nélküli, legfeljebb 6 m hosszú horganyzott acél spirálkorcolt csővel építhető be.
- A csatlakozócsövet három, egymáshoz képest 120°-ban elhelyezett acéllemez szögvassal kell az aknafalhoz csavarozni, a födémhez pedig legfeljebb 1,5 m-enként kell rögzíteni.
- Ha az aknában horganyzott acél fő légcsatorna fut, a függőleges aknát az átvezetett födém alatt körbefutó, L alakú, 45 × 115 mm szárhosszúságú gallérral kell ellátni, amely 35 mm vastag minősített tűzvédelmi építőlemezből készül.
Falba
- A 80 mm-es elemhez nincs beépítő hüvely.
- Falba csak csőbe tolva építhető.
- Spirálkorcolt csőbe építve a fal elé befúvó vagy elszívó szelep tehető.
- A szelepre nincs tűzvédelmi követelmény.

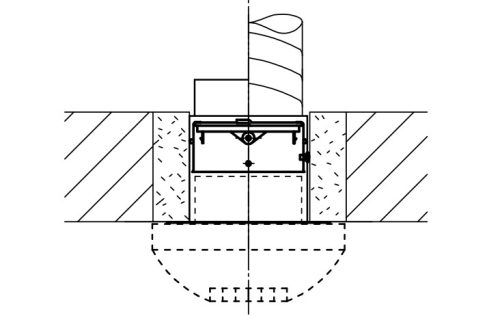

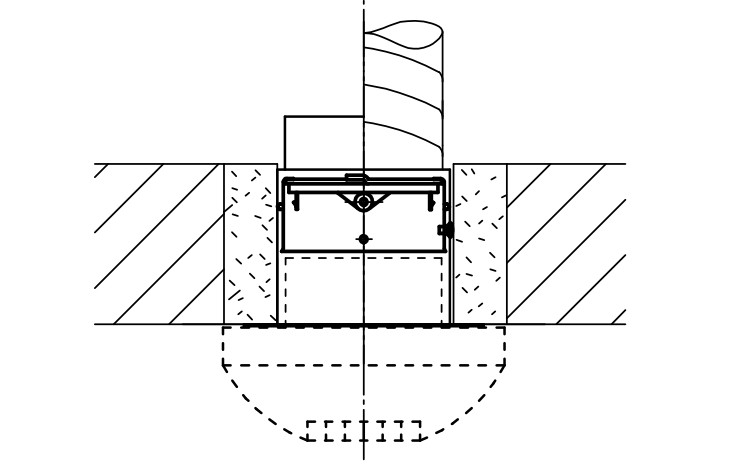

Födémbe
- Födémzáróként akkor használható a födémben, ha ott nem kell szabad keresztmetszetet hagyni.
- A beépítés feltételeit a Z-41.3-696 számú engedélyben találja.
Az akna és a légcsatorna
- A szellőzőakna legalább 24 mm vastag legyen, és ásványi építőanyagból készüljön.
- Lehet egyrétegű, vagy készülhet egy- vagy többrétegű építőanyagból, és idomokból is épülhet.
- Az akna legalább 30 perces tűzállóságát igazolni kell.
- A levegőt szállító fő légcsatornák szabad keresztmetszete legfeljebb 1000 cm² lehet.
- A födémeknél a levegőt szállító vezeték és a tűzvédelmi burkolat közé betonkitöltést kell készíteni.
- Az aknán belül az elzárót nem éghető, a DIN 4102 szerinti A osztályú építőanyagból készült légcsatornához kell kötni.
- Belső légcsatorna nélküli szellőzőaknához is csatlakoztatható.
- Csak olyan légcsatornához köthető, amely tűz esetén, a felmelegedéskor nem fejt ki jelentős erőt az elzáróra és a légcsatornára.
- Egy szinten egy fő légcsatornára csak egy használati egység (lakás) elzárói köthetők.
Konyhában
- Lakáskonyhában használható.
- Nagykonyha (vendéglátó- vagy üzemi konyha) elszívó vezetékéhez nem szabad csatlakoztatni.
- A beépített ventilátor nélküli lakáskonyhai páraelszívó ernyő csatlakoztatható, ha a levegőt a központi elszívó rendszer szívja el belőle.
- A saját ventilátorral szerelt páraelszívónak egyenként külön, nyílás nélküli, a tető fölé vezetett elszívó vezeték kell.
Figyelmeztetések
- A beépítés előtt olvassa el és tartsa be a szerelési útmutató minden előírását és a Z-41.3-696 számú engedély adatait.
- A szellőzőrendszer kivitelezőjének az engedélyt át kell adnia az építtetőnek, az érintett hatóságoknak pedig akkor, ha azok kérik.
- A beépítés után az engedélyt és a szerelési útmutatót a rendszer üzemeltetőjének is át kell adni.
Ellenőrzés és karbantartás
- Évente kétszer biztonsági szemrevételezést kell végezni.
- Ilyenkor ellenőrizni kell, hogy a szennyeződés nem akadályozza-e az elzáró működését.
- Az elzárót úgy kell beépíteni, hogy belülről megtekinthető és tisztítható legyen.
Gyári dokumentumok
A szerelési útmutatóban a beépítési módokat és az olvadóbetét cseréjét ábrákkal, a német nyelvű DIBt-engedélyben pedig a beépítés részletes feltételeit találja.
Tartozékok a szereléshez
Ezeket a tartozékokat is megtalálja a webáruházban: Ø 80 mm-es spirálkorcolt légcsatorna, gumis bilincs és aluszalag.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
A beépítéstől függ: K 30-18017 és K 90-18017 között. A szerkezetenkénti osztályt a Tűzállóság a beépítéstől függően szakasz táblázatában találja.
A BAE német építésügyi engedéllyel (DIBt, Z-41.3-696) rendelkezik a DIN 18017-3 szerinti rendszerekhez. Az EN 1366-2 szerinti besorolásról munkatársainknál érdeklődhet.
Igen, évente kétszer szemrevételezéssel ellenőrizni kell. A teendőket az Ellenőrzés és karbantartás szakaszban találja.
Az olvadóbetétet ki kell cserélni. A csere lépéseit A tűzvédelmi elzáró működése szakaszban találja.
A 100-200 mm-es méret az EH beépítő hüvellyel igen, a 80 mm-es csak csőbe tolva. A falak fajtáit A tűzvédelmi elzáró beépítése szakaszban soroltuk fel.
Lakáskonyháéba igen, nagykonyháéba (vendéglátó- vagy üzemi konyháéba) nem. A páraelszívókra vonatkozó szabályt a Konyhában pontban találja.
Öt méretben, Ø 80-tól 200 mm-ig. A méreteket a mérettáblázatban találja.
