Helios HY 3 Páratartalom érzékelő
53 830 Ft
Helios HY 3 Páratartalom érzékelő
53 830 Ft
A Helios HY 3 páratartalom-érzékelő (higrosztát) a helyiség relatív páratartalmától függően kapcsolja be és ki a ventilátort. A kapcsolási érték a forgatógombbal 30 és 90 százalék között állítható, a kapcsolási differencia kb. ±8 százalék. Egyfázisú ventilátort 3 amperig közvetlenül, háromfázisút mágneskapcsolón keresztül kapcsol; váltóérintkezője párásító vezérlésére is alkalmas.
Falon kívüli, 76 × 76 × 34 mm-es fehér műanyag házban van, védettsége IP30, gyártói cikkszáma 01359. Poros vagy agresszív levegőben nem használható. A kiválasztásban és a bekötésben szakértő munkatársaink segítenek.
Adatok
Elérhetőség:
Azonnal
Kényelmi funkció:
Páraérzékelős
Felszerelés módja:
Csak oldalfalra
Gyártó:
Helios
Védelem:
IP30
Szín:
Fehér
Anyag:
Műanyagházas
Feszültség:
230
Súly:
0,088
Gyártói cikkszám:
01359
Szélesség (mm):
76
Magasság (mm):
76
Tömeg:
88 g/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Páratartalom-érzékelő ventilátorok automatikus kapcsolásához
A Helios HY 3 páratartalom-érzékelő (higrosztát) elektromechanikus páratartalom-szabályozó: a helyiség relatív páratartalmától függően kapcsolja be és ki a ventilátort, így a légcsere a kívánt páratartalmat tartja. A kapcsolási érték a ház elején lévő forgatógombbal 30 és 90 százalék között állítható be.
Egyfázisú ventilátort 3 amperig közvetlenül kapcsol, háromfázisút mágneskapcsolón keresztül. Egyetlen ventilátor és több ventilátor vezérlésére is alkalmas. Esztétikus, falon kívüli fehér műanyag házban van, mérete 76 × 76 × 34 milliméter.
Műszaki adatok
A Helios katalógusa, szerelési útmutatója és termékoldala szerint
| Gyártói cikkszám | 01359 |
|---|---|
| Működés | Elektromechanikus higrosztát, váltóérintkezővel (párátlanítás / párásítás) |
| Beállítási tartomány | 30–90 % relatív páratartalom, forgatógombbal |
| Kapcsolási differencia | kb. ±8 % |
| Időállandó | kb. 5 perc (0,2 m/s légsebességnél) |
| Feszültség | legfeljebb 250 V~, 50/60 Hz |
| Terhelhetőség | 3 A induktív, 5 A ohmos terhelésnél |
| Környezeti hőmérséklet | 0 – 50 °C |
| Védettség / érintésvédelem | IP30 / II. osztály |
| Érzékelő | Poliamid szálas |
| Ház | Falon kívüli, fehér műanyag |
| Méret | 76 × 76 × 34 mm (szélesség × magasság × mélység) |
| Tömeg | 0,088 kg |
| Bekötési rajz | gyári 168.1. számú |
Hogyan működik?
Beállított páratartalomra kapcsol
Az érzékelő eleme poliamid szálakból áll, amelyek a levegő nedvességtartalmára reagálnak. Ha a relatív páratartalom a forgatógombbal beállított érték fölé emelkedik, a higrosztát bekapcsolja a ventilátort; ha a légcsere hatására visszaesik, kikapcsolja. A kapcsolási differencia kb. ±8 százalék, vagyis a ventilátor nem kapcsolgat ki-be a beállított érték körül.
- Váltóérintkező. Egyik kimenete a ventilátort kapcsolja (párátlanítás), a másik megfelelő bekötéssel párásító készüléket is működtethet.
- Egy vagy több ventilátor. Egyfázisú ventilátort 3 amperig (induktív terhelés) közvetlenül kapcsol, ohmos terhelésnél 5 amperig; háromfázisú ventilátort mágneskapcsolón keresztül.
- Egyszerű beállítás. A forgatógomb kívülről elérhető, a ház kinyitása nélkül.
- II. érintésvédelmi osztály. IP30 védettségű; a gyártó szerint poros vagy agresszív levegőben nem használható.
Kivel használható?
A HY 3 bármely egyfázisú ventilátort be- és kikapcsolhat, amelynek az áramfelvétele nem haladja meg a 3 ampert — így olyan ventilátort is, amelyben nincs beépített páraérzékelő. A Helios saját kínálatából ilyen például a Helios M1 MiniVent kisventilátor alapváltozata vagy a Helios ELS-V egycsöves ventilátor egység kapcsolós változata. Nagyobb, háromfázisú ventilátorhoz mágneskapcsoló kell.
Bekötés

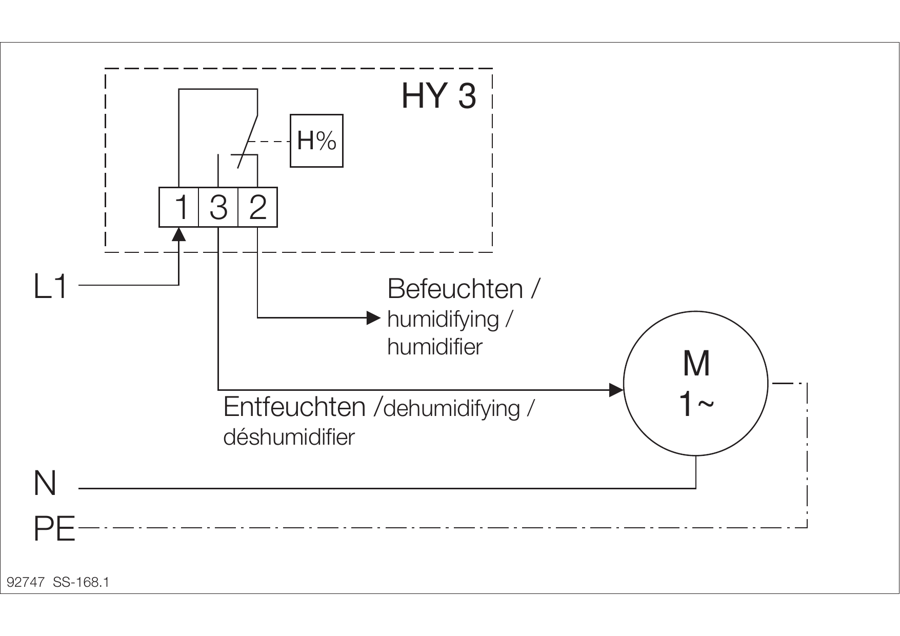

A gyári bekötési rajz
A gyári 168.1. számú bekötési rajz szerint a hálózati fázis (L1) az 1-es kapocsra kerül. A 3-as kapocs a párátlanító kimenet: erre kerül a ventilátor, amely a beállított páratartalom fölött kap áramot. A 2-es kapocs a párásító kimenet. A gyári rajz 0,5–1,5 mm²-es vezetéket jelöl.
Méretek
A Helios gyári méretrajza
76 × 76 × 34 milliméter
A ház négyzetes, 76 milliméter széles és magas, 34 milliméter mély, falon kívüli szereléshez. Színe fehér, tömege 0,088 kilogramm.
Gyári adatlap és szerelési útmutató
A Helios angol nyelvű katalógusoldala a HY 3 műszaki adatait tartalmazza. A szerelési útmutató (német, angol, francia) a villanyszerelőnek szól: abban van a bekötési rajz és a beépítés szabályai.
Amire figyeljen a beépítésnél
- A bekötést csak villanyszerelő végezheti, a gyári bekötési rajz szerint.
- A hálózat felé minden pólust bontó kapcsoló kell, legalább 3 milliméteres érintkezőtávolsággal.
- A higrosztátot falra kell szerelni, olyan helyre, ahol a mért páratartalom megfelel a helyiségének.
- Ne kerüljön párásító közvetlen légáramába, ajtó vagy ablak huzatába, és ne fűtőtest mellé.
- Poros vagy agresszív (vegyszeres) levegőben nem használható.
- Háromfázisú ventilátort csak mágneskapcsolón keresztül vezérelhet.
Ventilátorok, amelyeket a HY 3 kapcsolhat
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Egyfázisú ventilátort közvetlenül, 3 amperig (induktív terhelés); háromfázisú ventilátort mágneskapcsolón keresztül. Egy vagy több ventilátor is köthető rá, ha együtt sem lépik túl a terhelhetőséget.
30 és 90 százalék relatív páratartalom között, a ház elején lévő forgatógombbal. A kapcsolási differencia kb. ±8 százalék.
A HY 3 védettsége IP30, ezért vízsugár vagy csepegő víz elleni védelme nincs. A gyártó szerint olyan helyre kell szerelni, ahol a mért páratartalom a helyiségé, és nem éri közvetlen légáram. A vizes helyiségben a beépítés helyéről a villanyszerelő döntsön az érvényes előírások szerint.
Igen. A váltóérintkező 2-es kapcsa a párásító kimenet, így megfelelő bekötéssel párásító készülék is kapcsolható vele.
Nem. Elektromechanikus kapcsoló: a hálózati fázist kapcsolja tovább a ventilátorra, elem vagy külön táp nem kell hozzá.
A beépített érzékelő magában a ventilátorban van, a HY 3 pedig külön, falra szerelt készülék, amely páraérzékelő nélküli ventilátort is automatikussá tesz, és több ventilátort is vezérelhet egyszerre.
