Helios REW 90 K csőbe dugható ventilátor
46 700 Ft
Helios REW 90 K csőbe dugható ventilátor
46 700 Ft

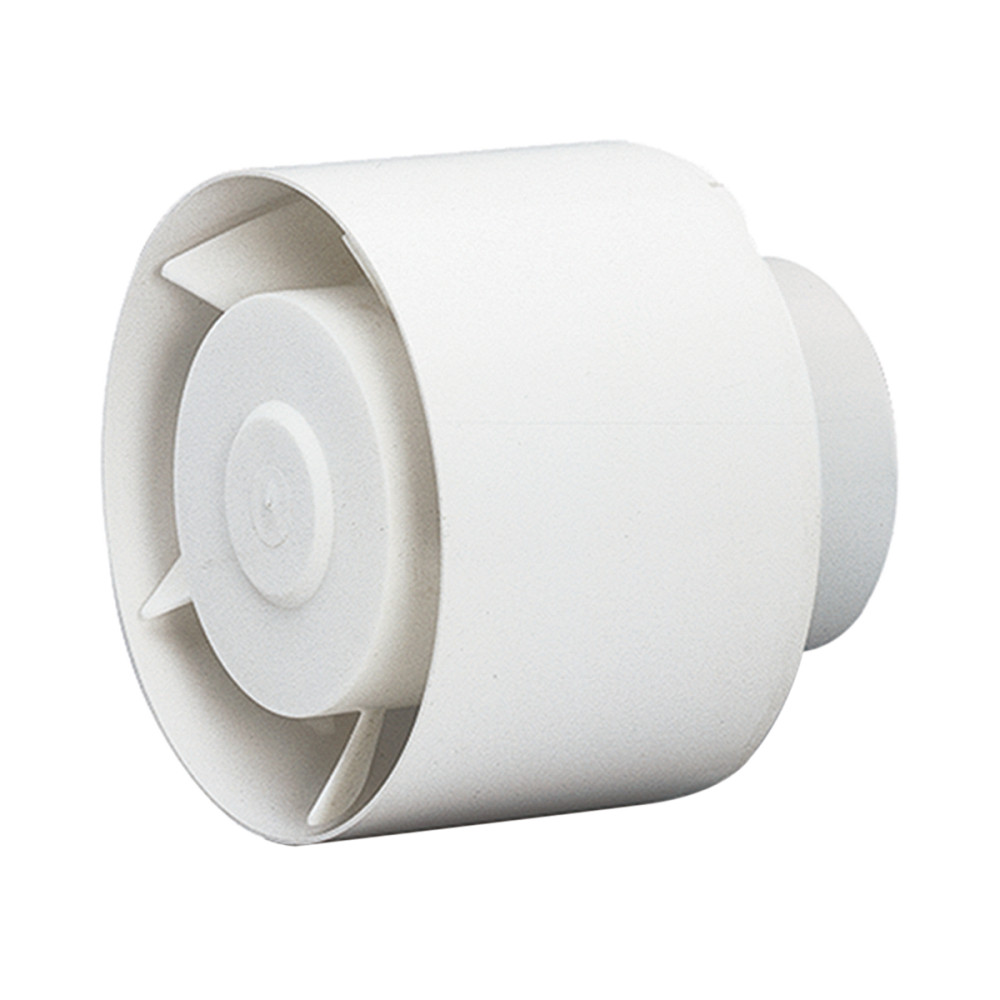

A Helios REW 90 K axiális kivitelű, csőbe dugható ventilátor, amely 100 mm-es légcsatornába építhető be. Szabadon fújva óránként 105 köbméter levegőt szállít, a hangnyomása 1 méterről mérve 45 dB(A). Helyiségek szellőztetésére, légforgatásra, készülékek hűtésére és szárításra ajánljuk.
Bármilyen helyzetben beépíthető. A motorja golyóscsapágyas, és folyamatos üzemre alkalmas. Túlterhelés ellen hővédelem óvja. IP55 védettséggel készül. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Adatok
Légáramlás típusa:
Axiális
Elérhetőség:
Rendelésre
Csőátmérő:
100
Felszerelés módja:
Bármilyen helyzetben
Max. Légszállítás :
105 m3/h
Gyártó:
Helios
Csapágytípus:
Golyóscsapágyas
Csőbedugható:
Igen
Védelem:
IP55
Anyag:
Műanyagházas
Feszültség:
230
Fázisok száma:
1
Motor pólusok:
2
Max. áramfelvétel:
0,1 A
Motor fajtája:
1 fázisú
Teljesítményfelvétel:
15 W
Felhasználási terület:
Szellőztetésre, légforgatásra, készülékhűtésre és szárításra
Névleges fordulatszám (ford/perc):
2 320
Hangnyomás 1 m-re (dB(A)):
45
Léghőmérséklet-tartomány (°C):
max. +40
Gyártói cikkszám:
00441
Termékcsalád:
Helios REW
Hangteljesítmény (LWA, dB):
52
Tömeg:
500 g/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Helios REW 90 K csőbe dugható ventilátor
A Helios REW 90 K axiális kivitelű, csőbe dugható ventilátor, amely 100 mm-es légcsatornába építhető be. Kisebb és közepes légmennyiséget szállít olyan csővezetékben, ahol kicsi az ellenállás. Helyiségek szellőztetésére, légforgatásra, készülékek hűtésére és szárításra ajánljuk.
Szabadon fújva óránként 105 köbméter levegőt szállít, a hangnyomása 1 méterről mérve 45 dB(A).
További, 100 mm-es csőátmérőjű csőventilátorokat a Csőventilátorok, 100 mm kategóriában talál.
Melyik változat kell Önnek?
Így különböznek egymástól a Helios REW csőbe dugható ventilátorok webáruházunkban. A táblázatban kiemelve áll az a változat, amelyet most néz.
| Típus | Csőátmérő | Légszállítás szabadon fújva | Irányváltás |
|---|---|---|---|
| Ön ezt nézi: Helios REW 90 K | 100 mm | 105 m³/h | nem |
| Helios REW 200/4 | 200 mm | 550 m³/h | igen, kapcsolóval |
| Helios REW 200/2 | 200 mm | 930 m³/h | igen, kapcsolóval |
Miért ezt ajánljuk?
Csőbe dugva, bármilyen helyzetben, golyóscsapágyas motorral
- Beépítés: Bármilyen helyzetben beépíthető. A ventilátort a csőbe lehet dugni, vagy két csőszakasz közé is be lehet szerelni.

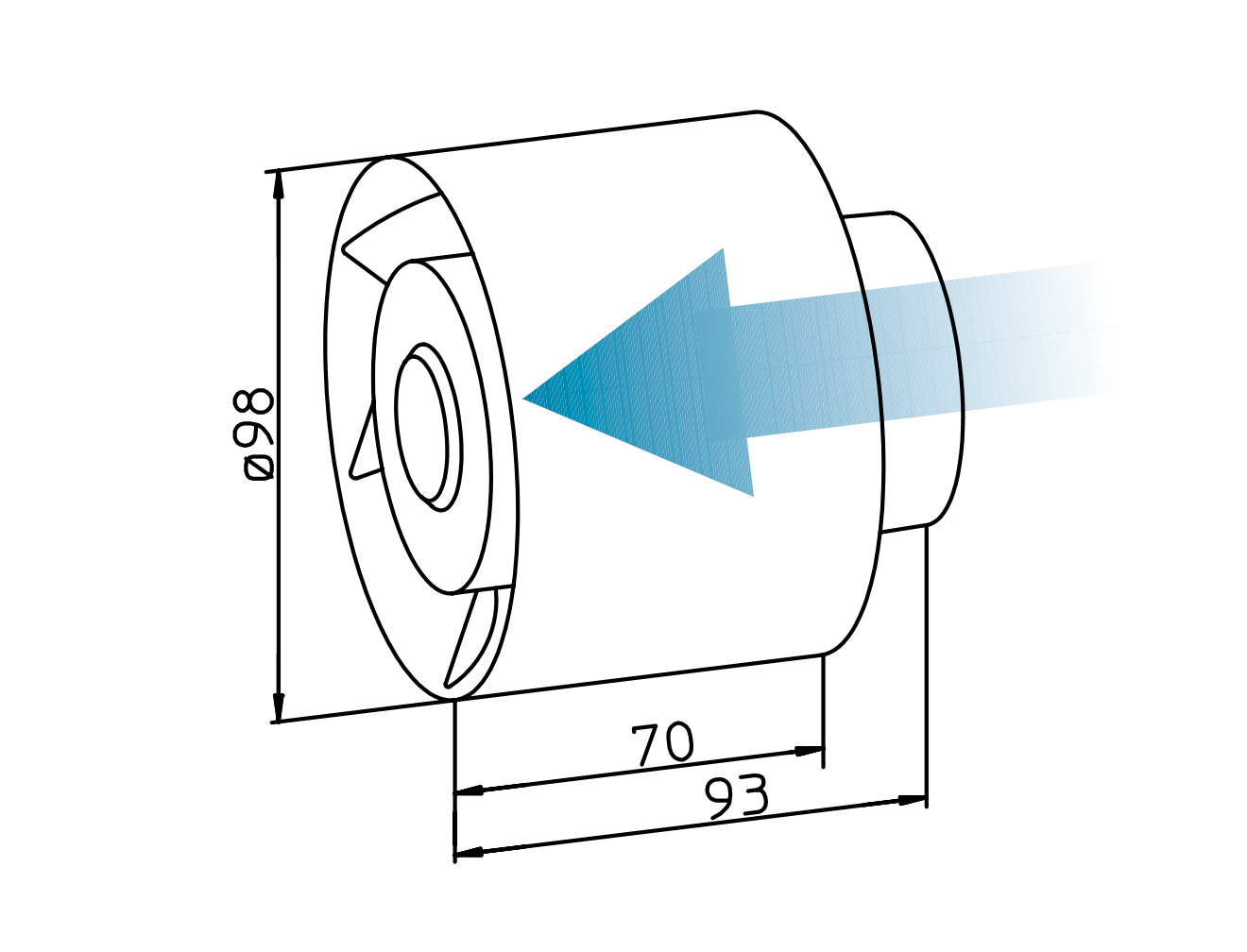

- A képen: A kék nyíl a szállítási irányt jelöli, amely a beépítés irányától függ.
- Burkolat és járókerék: A sima végű burkolat ütésálló műanyagból készül. A burkolatban beépített terelőlapátok vannak. A profilos járókeréknek öt műanyag lapátja van.
- Motor: Árnyékolt pólusú motor hajtja közvetlenül. A motorja golyóscsapágyas, és folyamatos üzemre alkalmas. Túlterhelés ellen hővédelem óvja.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Típus | Helios REW 90 K (cikkszám: 00441) |
| Csőátmérő | 100 mm (NW 100) |
| Légszállítás szabadon fújva | 105 m³/h |
| Járókerék átmérője | 93 mm |
| Fordulatszám | 2320 1/perc |
| Tápfeszültség | 230 V, 1 fázis, 50 Hz |
| Teljesítményfelvétel | 15 W |
| Névleges áram | 0,10 A |
| Hangnyomás | 45 dB(A), 1 m-ről mérve |
| Hangteljesítmény (LWA) | 52 dB(A) |
| Védettség | IP55 |
| Szigetelési osztály | B |
| Legnagyobb szállított léghőmérséklet | +40 °C |
| Kapcsolási rajz | 479 |
| Tömeg | 0,5 kg |
A légszállítás szabad beszívásra és kifúvásra érvényes, védőrács nélkül. Kedvezőtlen beépítésnél vagy üzemi körülmények között kevesebb lehet a légszállítás, és nagyobb lehet a zaj. Gyártója a németországi Helios Ventilatoren.
Méretek

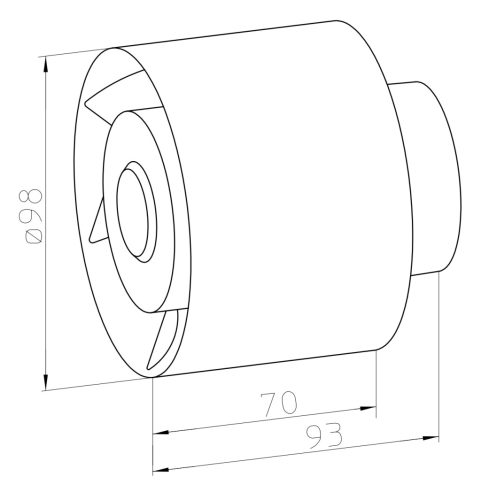

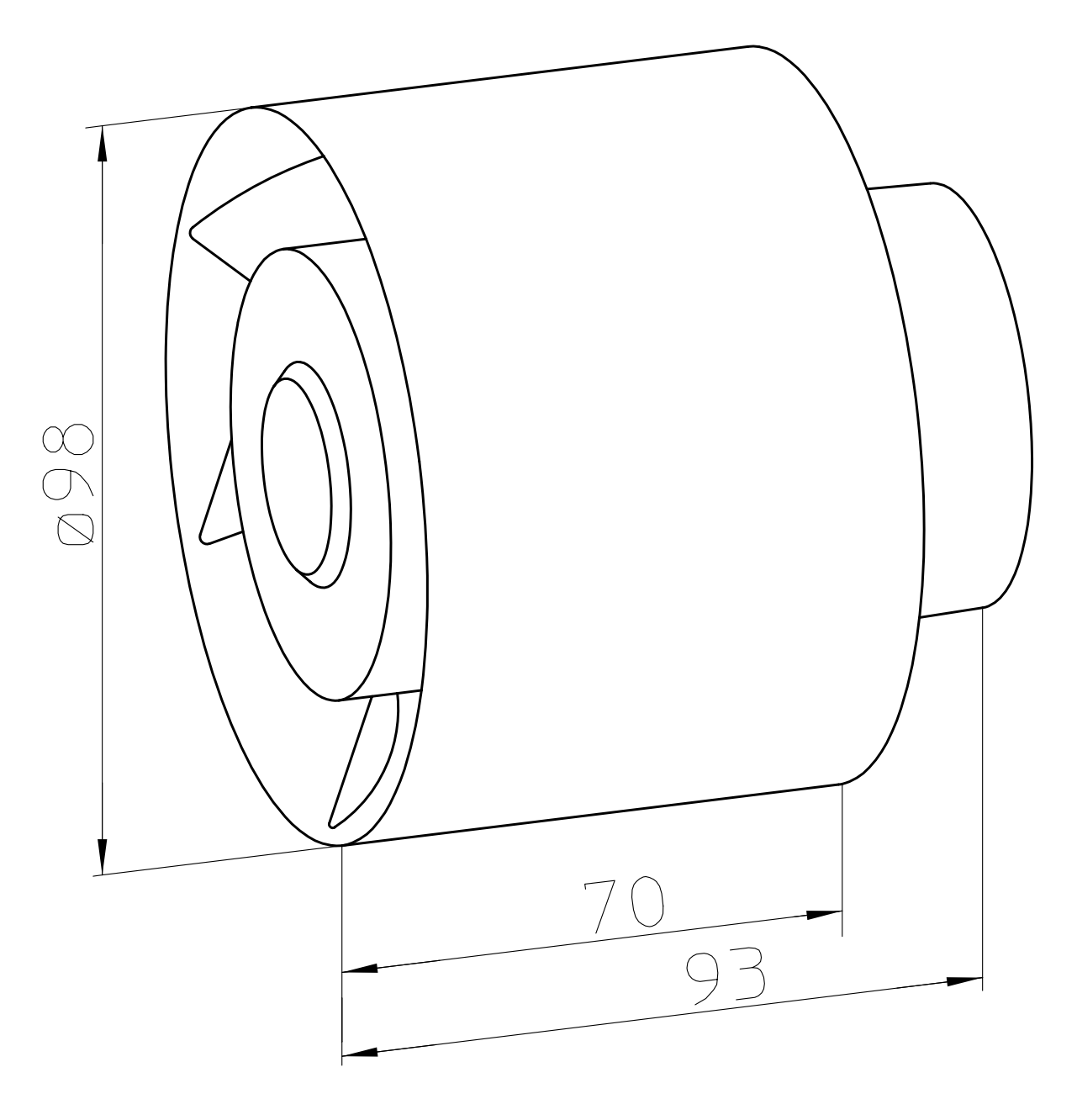

A Helios REW 90 K fő méretei a fenti rajzon láthatók. A rajz számai milliméterben értendők.
Jelleggörbe

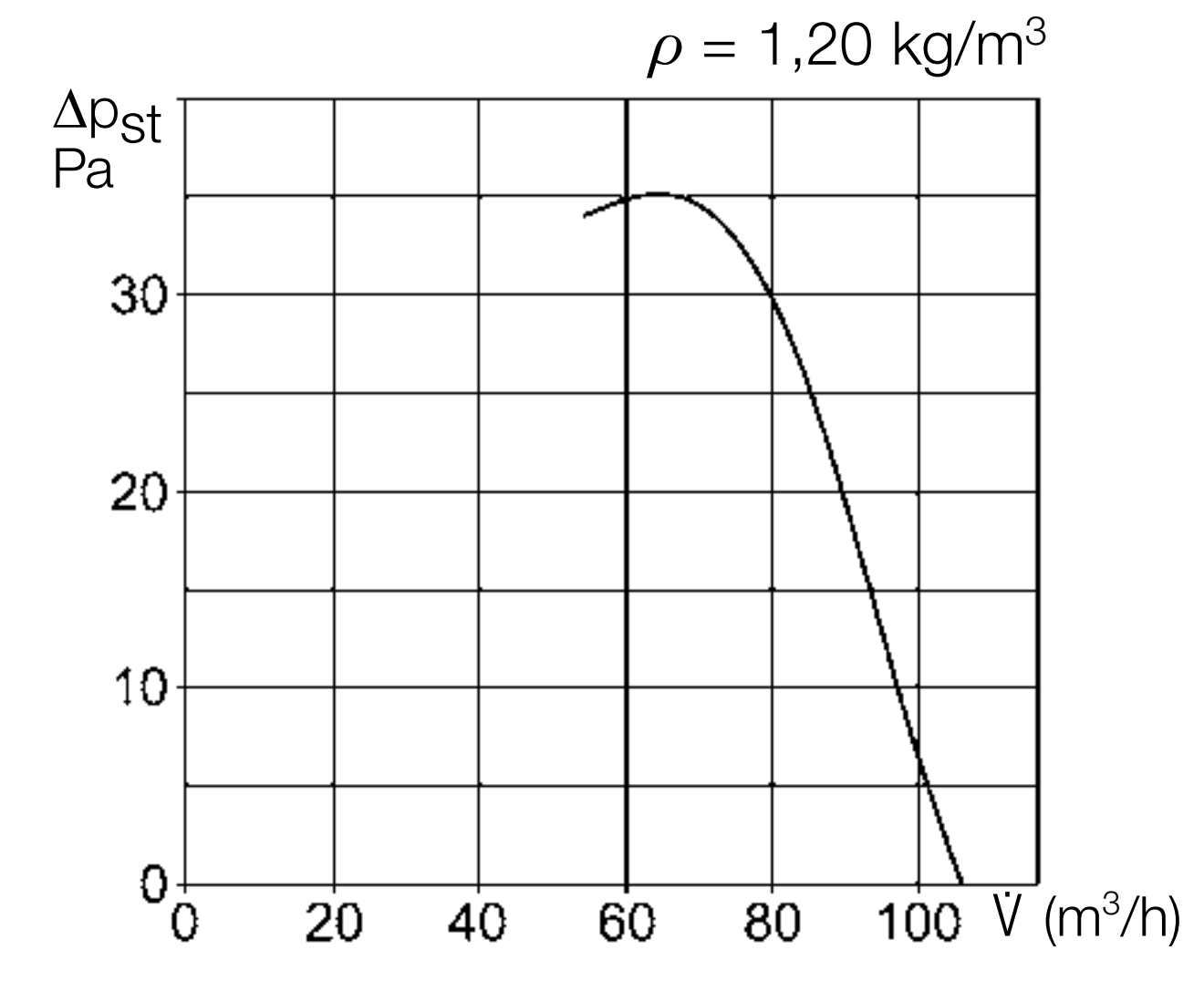

A jelleggörbe a nyomást mutatja a légszállítás függvényében. A görbe 1,20 kg/m³ sűrűségű levegőre vonatkozik. Beépítéskor a nyomást és a csővezeték ellenállását is figyelembe kell venni. Nagyobb ellenállás esetén radiális csőventilátort ajánlunk, ilyen a Helios RRK.
Beépítés és bekötés
Így kell a ventilátort beépíteni és bekötni.
A beépítés
- A ventilátort a mellékelt habszalaggal kell a cső falához tömíteni.
- Ügyelni kell arra, hogy a ventilátor szilárdan rögzüljön a csőben.
- Ha ferde vagy függőleges helyzetben építi be, biztosítani kell, hogy ne csússzon ki a csőből.
- Szereléskor ne feszítse és ne nyomja össze a burkolatot, mert a járókerék súrlódhat.
- Úgy kell beépíteni, hogy ellenőrzéshez hozzáférhető maradjon.
- A motor csak akkor kap elég hűtést, ha a levegő a ventilátor keresztmetszetének legalább 30 %-án szabadon áramlik.
- A szabadban nem üzemeltethető, és üzem közben nem érintkezhet vízzel.
- Ügyelni kell arra, hogy senki ne érhessen hozzá a forgó részekhez.
- Ha a beépítés miatt szükséges, a DIN VDE 0700 szabványnak megfelelő érintésvédelmi eszközt kell felszerelni.
- A ventilátort védeni kell attól, hogy idegen tárgy essen bele.
Nehéz üzemi körülmények között a sorozatkivitel nem mindig alkalmas. Ilyen például a nagy páratartalom, a hosszú állásidő, az erős szennyeződés és a túlzott éghajlati, műszaki vagy elektronikus igénybevétel. Ilyenkor a beépítés előtt kérdezze meg munkatársainkat.
A bekötés

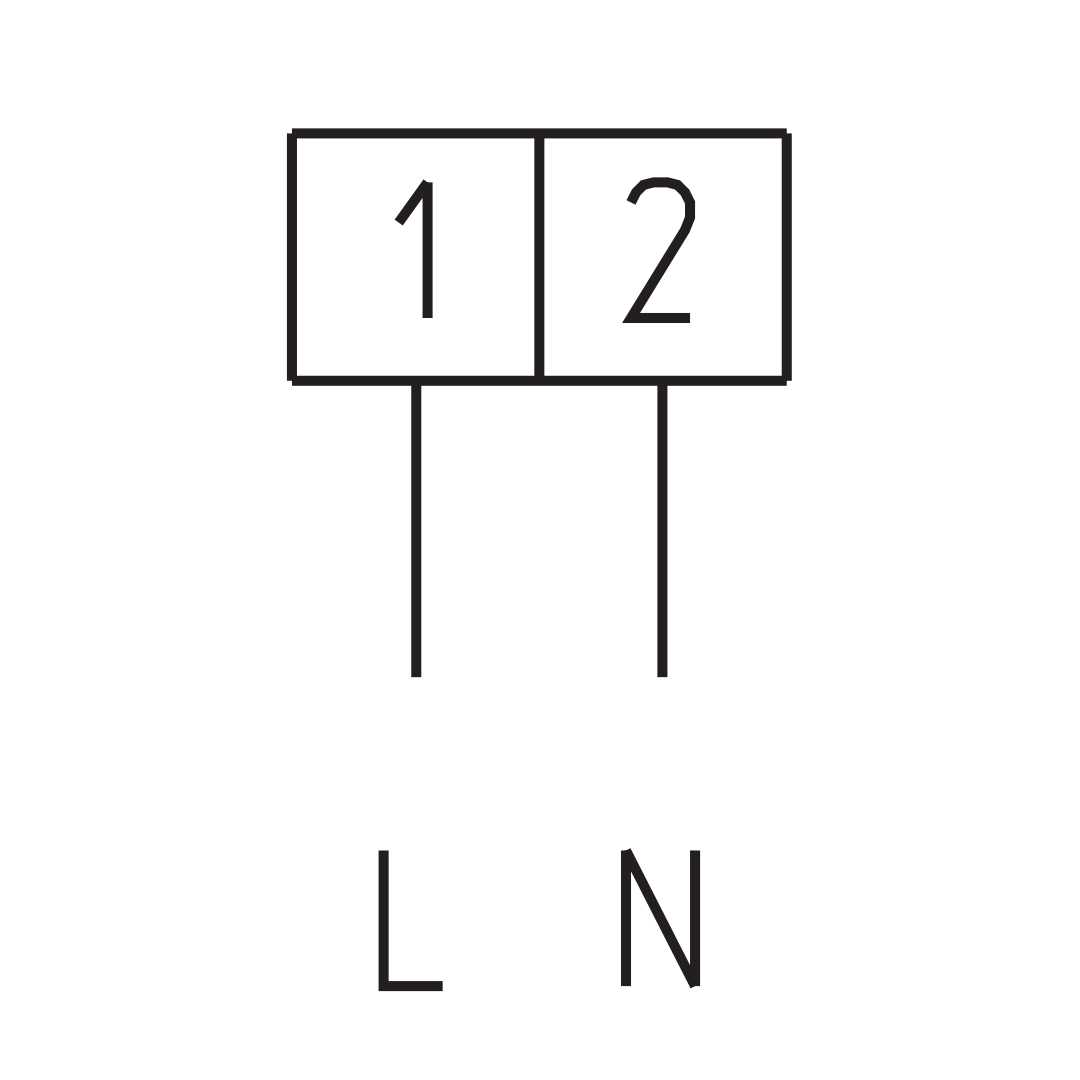

Ez a Helios REW 90 K 479-es számú kapcsolási rajza.
- Minden munkát feszültségmentes állapotban kell végezni.
- A villamos bekötést csak jogosult villanyszerelő végezheti.
- Minden pólust bontó hálózati leválasztó kapcsolót kell beépíteni, legalább 3 mm-es érintkezőnyílással.
- A hálózati feszültségnek és frekvenciának meg kell egyeznie az adattáblán szereplő értékkel.
- A tápvezetéket úgy kell bevezetni, hogy víz ne juthasson be a vezeték mentén.
- A villamos csatlakozás a motor hátoldalán, a kapocsdobozban van.
Karbantartás
- Minden munka előtt a ventilátort minden pólusán le kell választani a hálózatról.
- A járókereket, a motort és a védőrácsot rendszeresen tisztítani kell, főleg a burkolat és a járókerék között.
- Közben ügyelni kell arra, hogy a kondenzvíz-kifolyónyílások szabadon maradjanak.
- A golyóscsapágyak tartós kenésűek. Normál üzemben nagyjából 20 000 üzemóra után újra kell zsírozni őket, de jobb kicserélni.
- Két évnél hosszabb tárolás vagy állásidő után is ugyanez a teendő.
- Ha a ventilátor működése az ellátás szempontjából fontos, legalább hathavonta karban kell tartani, hosszabb állás után pedig az újraindítás előtt is.
Ha hibát észlel
- Ha a hővédelem kiold, a járókerék vagy a csapágy szennyezett lehet, vagy nehezen foroghat.
- A kioldás oka túl magas tekercshőmérséklet is lehet, ha a motor nem kap elég hűtést, vagy túl meleg a szállított levegő.
- A szokatlan zajt elkopott csapágy okozhatja.
- Rezgést okozhat a kiegyensúlyozatlan vagy szennyezett járókerék, és a beépítés módja is.
- Ha a csővezeték és a tartozékok ellenállása túl nagy, vagy kevés a pótlevegő, erősen csökkenhet a légszállítás, és nagyobb lehet a zaj.
Gyári dokumentumok
A beépítésről és a karbantartásról a szerelési és üzemeltetési útmutatóban olvashat. A katalógusoldalon a műszaki adatokat és a gyári tartozékokat találja. Az útmutató német, angol és francia, a katalógusoldal angol nyelvű.
Tartozékok a ventilátorhoz
100 mm-es visszacsapó szelepet, légszelepet és szellőzőrácsot is talál webáruházunkban.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Nem. Fordulatszám-szabályzó nem való hozzá.
Nem. Az irányváltós típusokat a fenti változattáblában találja.
Igen. Választható tartozéka a Helios ZNE késleltető kapcsoló és a ZNI időközkapcsoló. A ZNE utánfutási ideje 0 és 21 perc között állítható.
