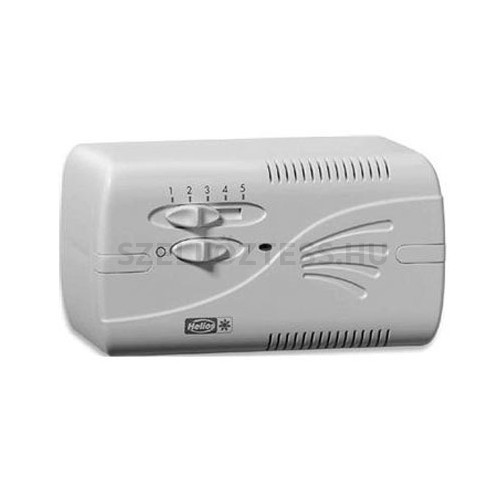

Helios TSW 0,3 5 fokozatú trafós fordulatszámszabályozó
45 600 Ft
Helios TSW 0,3 5 fokozatú trafós fordulatszámszabályozó
45 600 Ft
A Helios TSW 0,3 5 fokozatú trafós fordulatszámszabályozóval egyfázisú ventilátor fordulatszámát lehet fokozatokban állítani. A fordulatszámot a ventilátorra jutó feszültség csökkentésével szabályozza. Külön be-ki kapcsolója is van.
Falon kívül, száraz helyiségben kell felszerelni. IP20 védettségű, fehér műanyag házban készül. 230 V-os, egyfázisú hálózatra kell kötni. A Helios RRK 100, 125 és 160, valamint a Helios RR 100 A, 100 C, 125 C és 160 B csőventilátorhoz ajánljuk. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Adatok
Elérhetőség:
Azonnal
Gyártó:
Helios
Védelem:
IP20
Szín:
Fehér
Anyag:
Műanyag
Feszültség:
230
Fokozatok száma:
5
Fázisok száma:
1
Max. áramfelvétel:
0,3 A
Mélység:
6 cm
Gyártói cikkszám:
03608
Termékcsalád:
Helios TSW
Szélesség (mm):
160
Magasság (mm):
85
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek

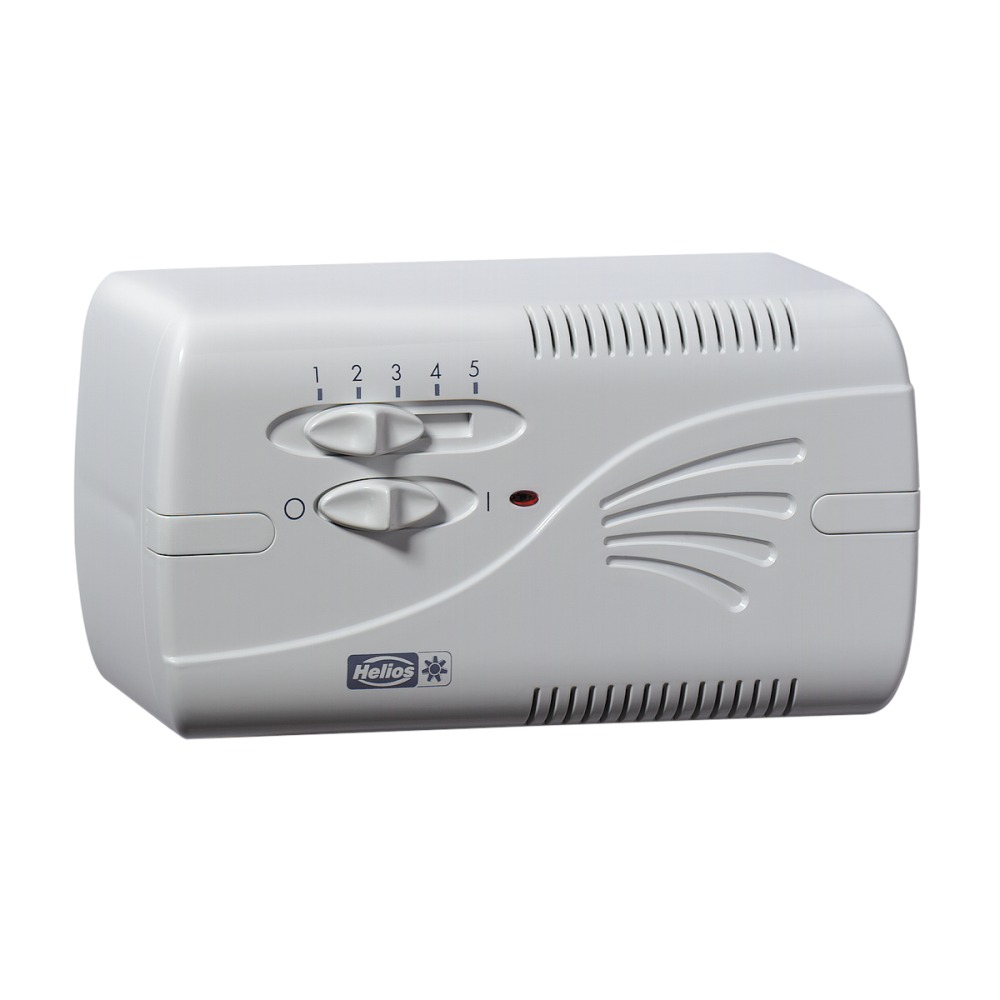

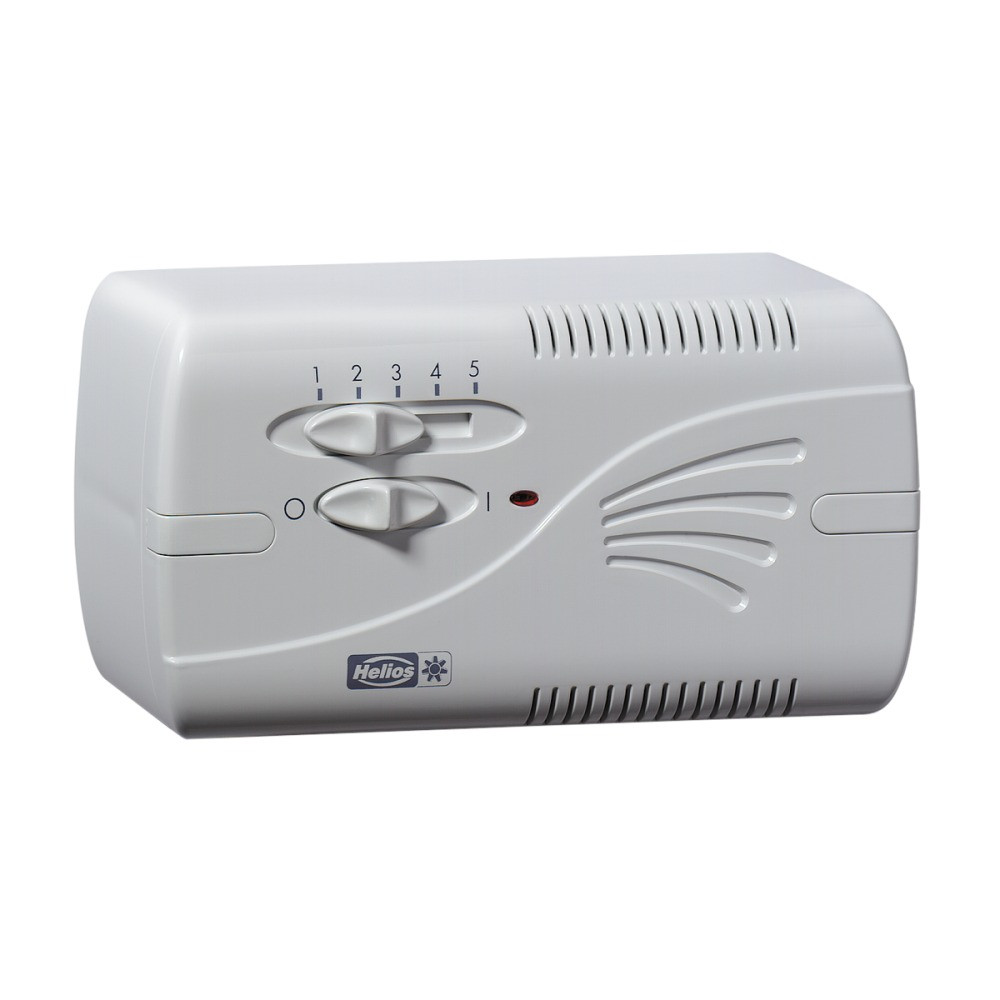

Helios TSW 0,3 trafós fordulatszám-szabályzó egyfázisú ventilátorokhoz
A Helios TSW 0,3 5 fokozatú trafós fordulatszámszabályozóval egyfázisú ventilátor fordulatszámát lehet fokozatokban állítani. A fordulatszámot a ventilátorra jutó feszültség csökkentésével szabályozza. Kompakt, mini kivitelben készül.
A 230 V-os, 50 vagy 60 Hz-es egyfázisú hálózatra kell kötni.
További fordulatszám-szabályozókat a Szabályzók és elektronikák között, a Szabályozók kategóriában talál.
Melyik változat kell Önnek?
Így különböznek egymástól a webáruházunkban kapható Helios TSW szabályozók; kiemelve az a változat, amelyet most néz.
| Típus | Terhelhetőség | Védettség | Szerelés |
|---|---|---|---|
| Ön ezt nézi: Helios TSW 0,3 | 0,35 A | IP20 | falon kívül, száraz helyiségben |
| Helios TSW 1,5 | 1,5 A | IP54 | falon kívül |
| Helios TSW 3,0 | 3,0 A | IP54 | falon kívül |
| Helios TSW 5 | 5,0 A | IP54 | falon kívül |
| Helios TSW 7,5 | 7,5 A | IP54 | falon kívül |
| Helios TSW 10 | 10,0 A | IP54 | falon kívül |
Mindegyik az öt fokozatú, trafós Helios TSW sorozat tagja, és egyfázisú, 230 V-os ventilátorhoz való.
Miért ezt válassza?
Öt fokozat, fokozatonként megadott terhelhetőség
- Kezelés: A kívánt fokozatot a tolókapcsolóval lehet kiválasztani. A külön be-ki kapcsolóval a ventilátor mindig az előre beállított fokozaton indul.

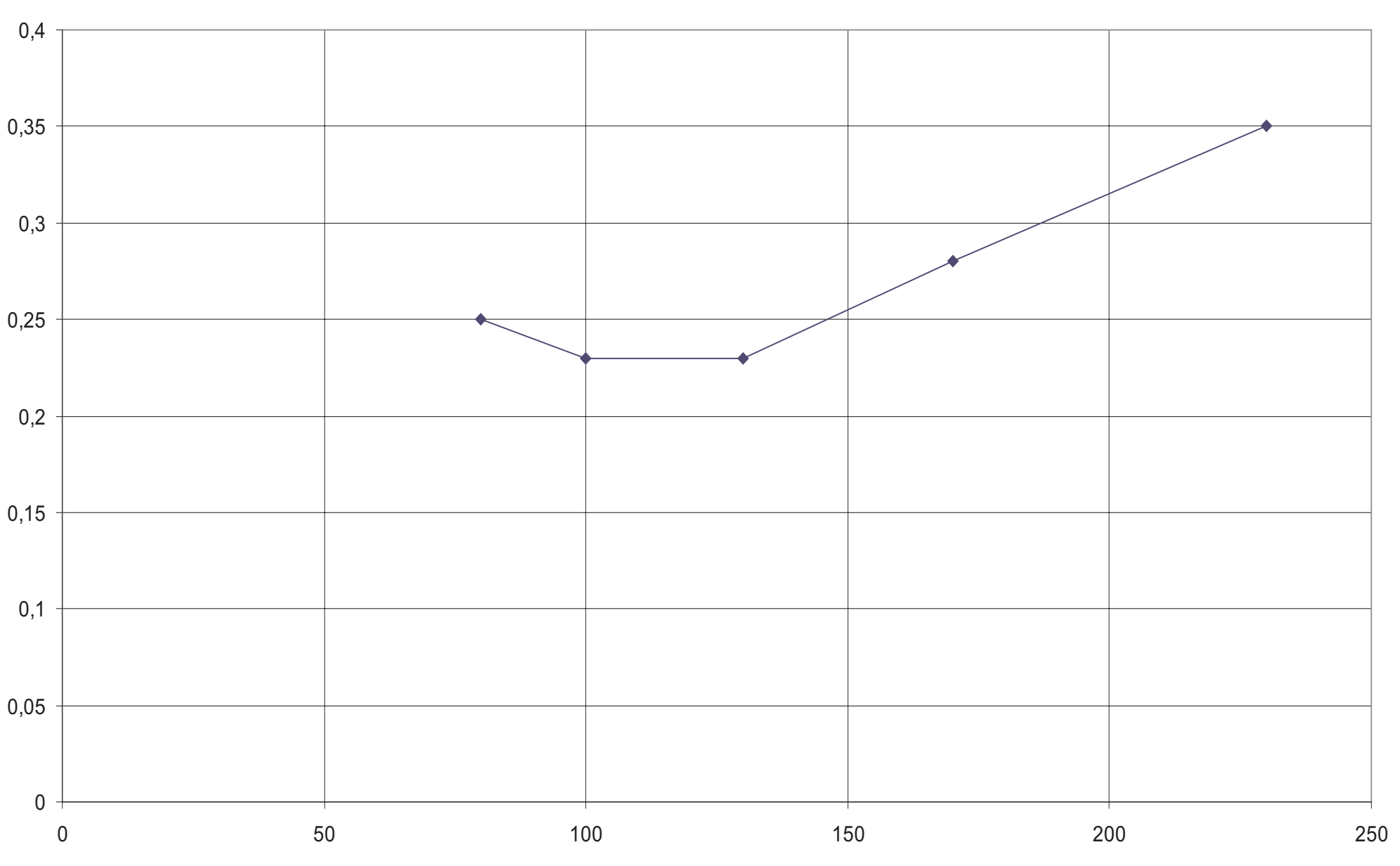

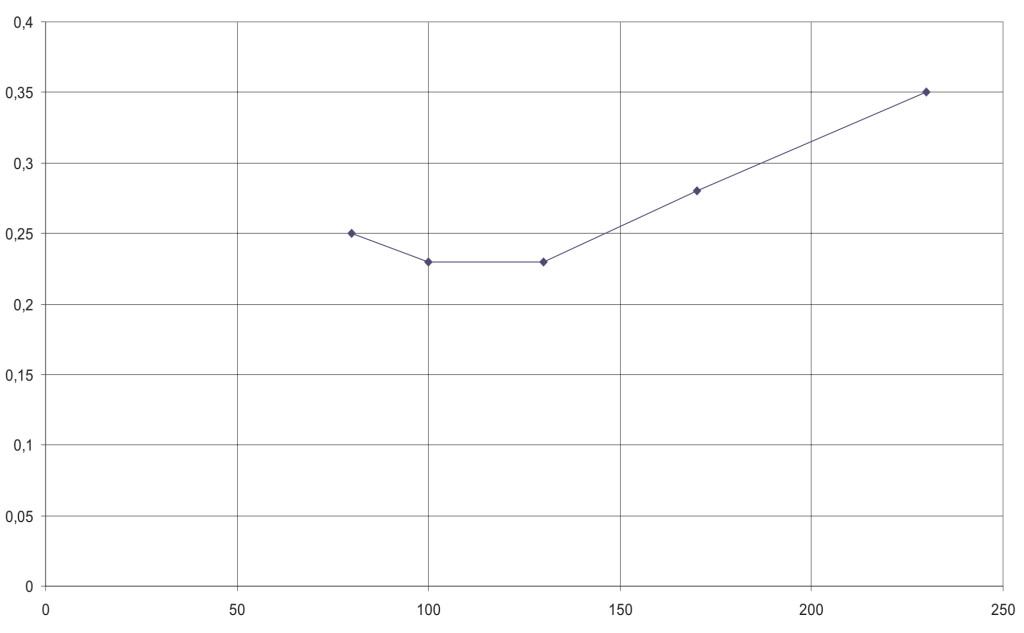

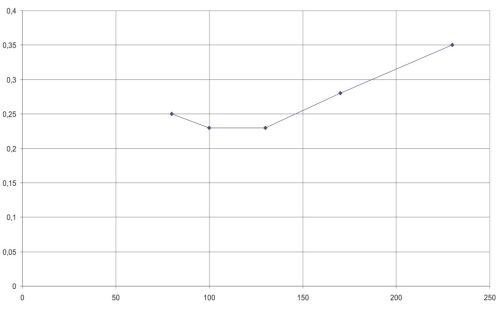

- Terhelhetőség: A csökkentett feszültségű fokozatokon megengedett áramot a képen látható terhelési diagram mutatja.
- Szerelés: Falon kívül, száraz helyiségben kell felszerelni. Bármilyen helyzetben rögzíthető a falon.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Típus | ötfokozatú trafós mini fordulatszám-szabályzó |
| Tápfeszültség | 230 V, 50/60 Hz, egyfázisú |
| Terhelhetőség | 0,35 A (230 V-on) |
| Szabályozás | 5 fokozat, a feszültség csökkentésével |
| Védettség | IP20 |
| Befoglaló méretek | 160 × 85 × 60 mm (szélesség × magasság × mélység) |
| Ház | fehér műanyag |
| Bekötési rajz | SS-496.1 |
| Gyártói cikkszám | 03608 |
Gyártója a németországi Helios Ventilatoren.

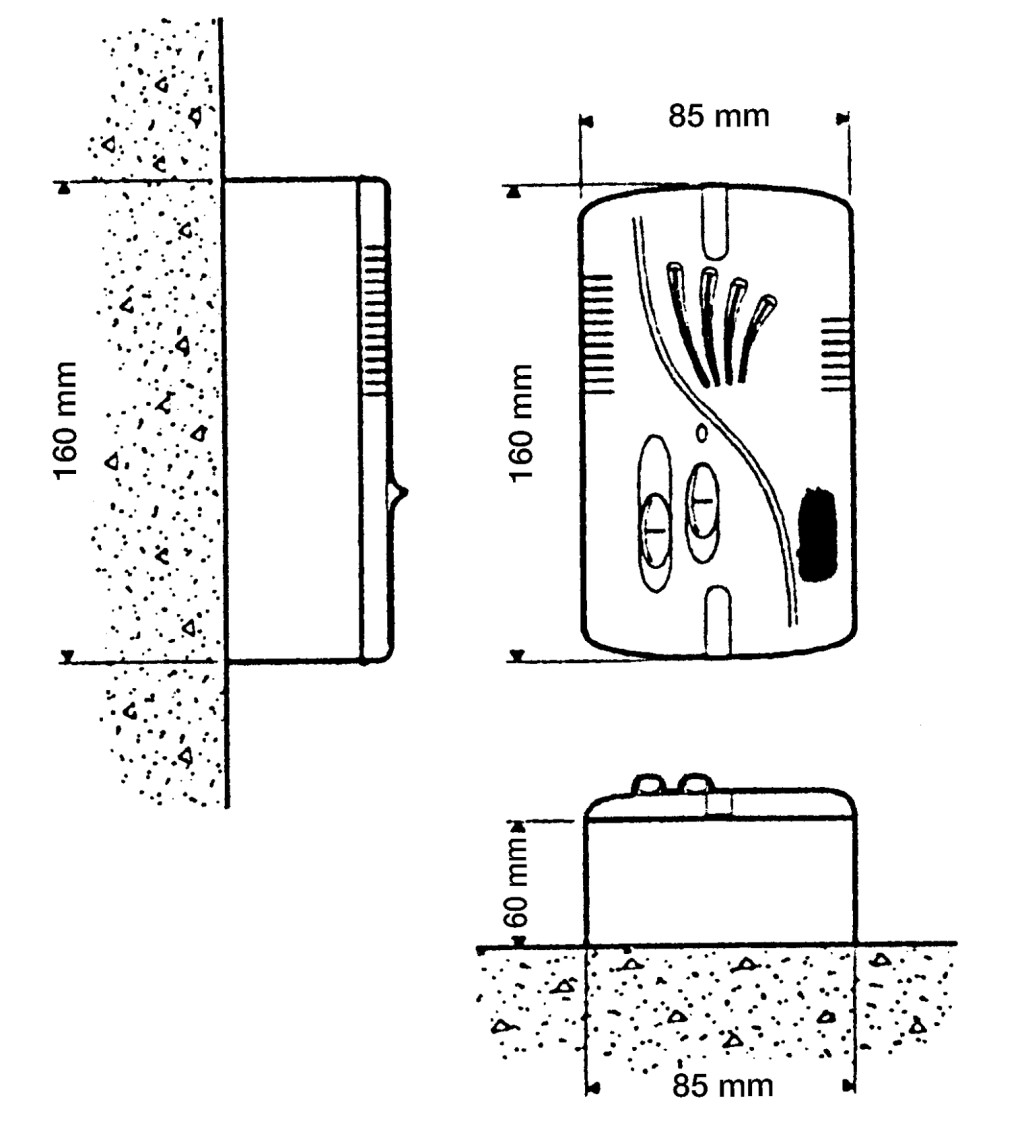

Méretek

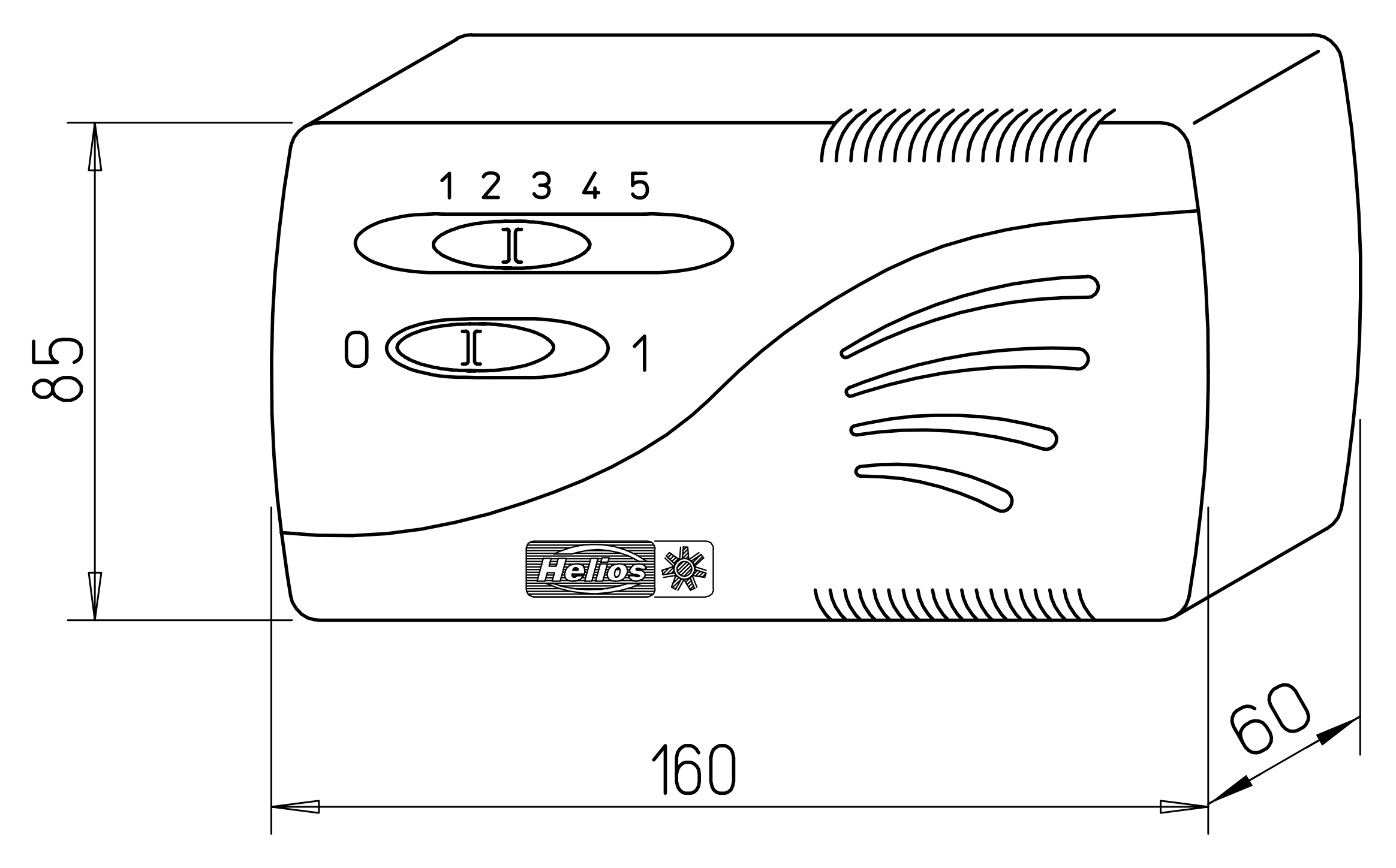

A méretrajzon a fokozatkapcsoló (1-5) és a be-ki kapcsoló (0, 1) helye is látható.
Melyik ventilátorhoz való?
Minden fordulatszám-szabályozható, egyfázisú váltakozó áramú ventilátorhoz használható, ha az áramfelvétele a megengedett terhelésen belül marad.
A webáruházunkban kapható ventilátorok közül a Helios RRK 100, Helios RRK 125 és Helios RRK 160 műanyagházas, valamint a Helios RR 100 A, Helios RR 100 C, Helios RR 125 C és Helios RR 160 B fémházas radiális csőventilátorhoz ajánljuk trafós fordulatszám-szabályozóként.
Ha a ventilátor és a szabályzó párosítása nem szerepel a Helios katalógusában, az áramfelvételt össze kell vetni a fenti terhelési diagrammal, különben a szabályzó károsodhat. Ha nem biztos benne, hogy a ventilátora szabályozható vele, munkatársaink segítenek.
Beépítés

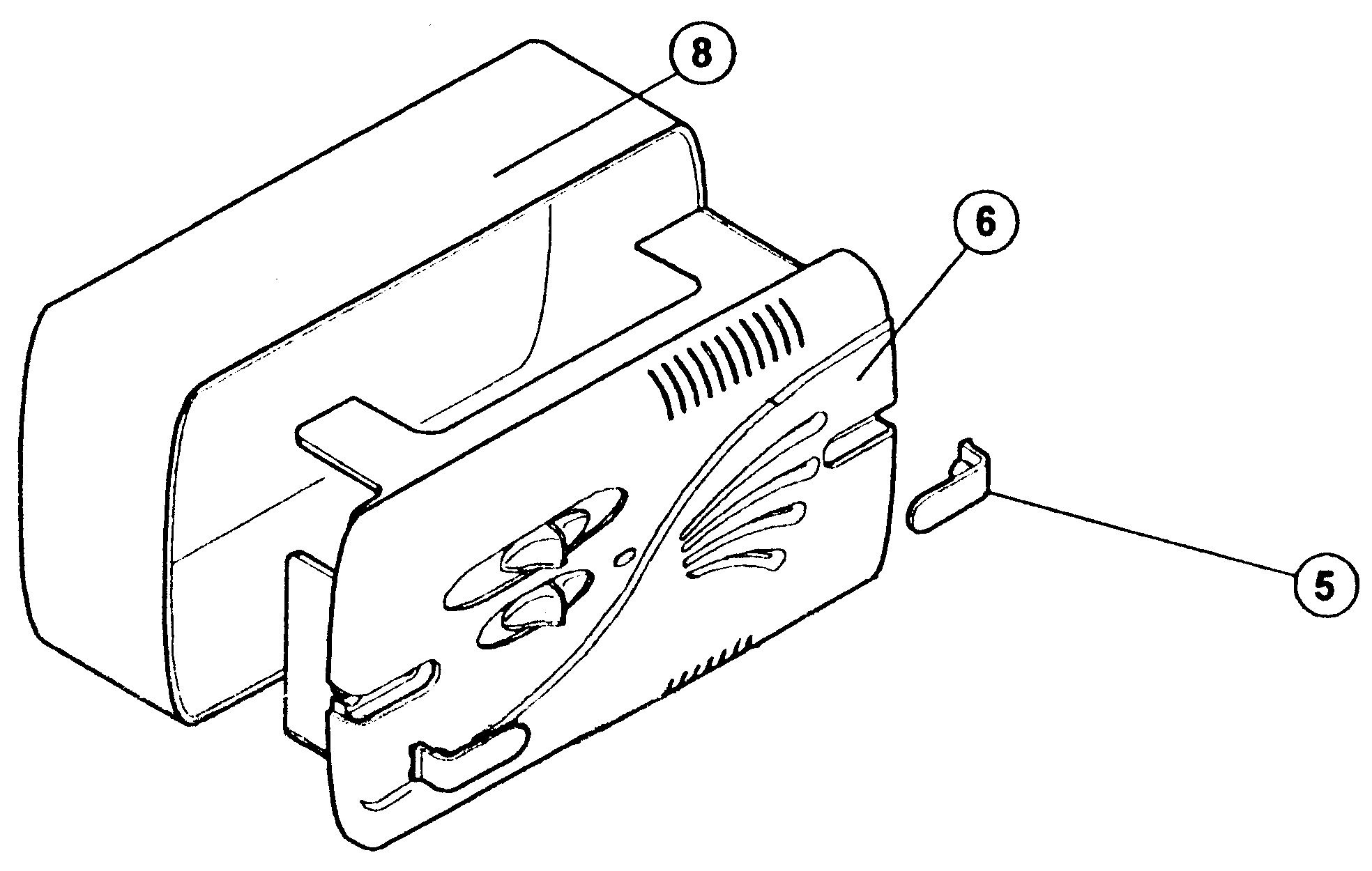

Így kell a szabályzót a falra szerelni.
A számok a fenti ábra alkatrészeit jelölik: 5 a rögzítőcsavar, 6 az előlap, 8 a ház.
- Csavarja ki a rögzítőcsavart (5), és húzza le az előlapot (6) a házról (8).
- A kábelt felülről vagy hátulról lehet bevezetni. Törje ki a megfelelő nyílást.
- Jelölje be a ház (8) segítségével a két falicsavar helyét.
- Tegye be a tipliket, és rögzítse a házat a falra. Ha a kábel hátulról érkezik, a ház rögzítése előtt húzza át a kitört nyíláson.
- Vezesse be a kábelt, és kösse be a vezetékeket az áramköri lap sorkapcsába a bekötési rajz alapján.
- Illessze az előlap (6) alsó szélét a ház hornyába, és csavarozza a házhoz a rögzítőcsavarral (5).
- Szerelje fel a ventilátort, és kösse a szabályzóhoz a bekötési rajz alapján.
- Végül kösse a készüléket a hálózatra.
Bekötés és biztonság
Ezek a szabályok vonatkoznak a bekötésre és a használatra.

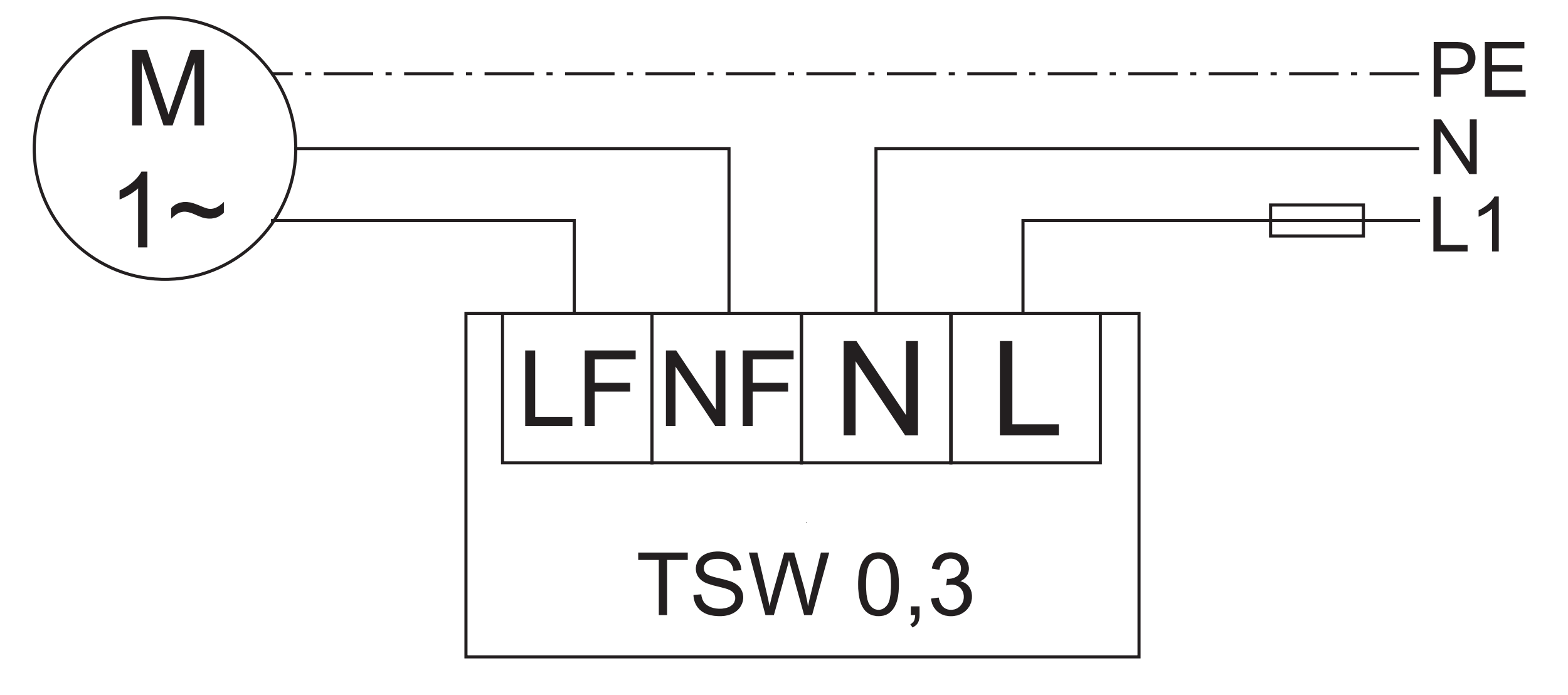

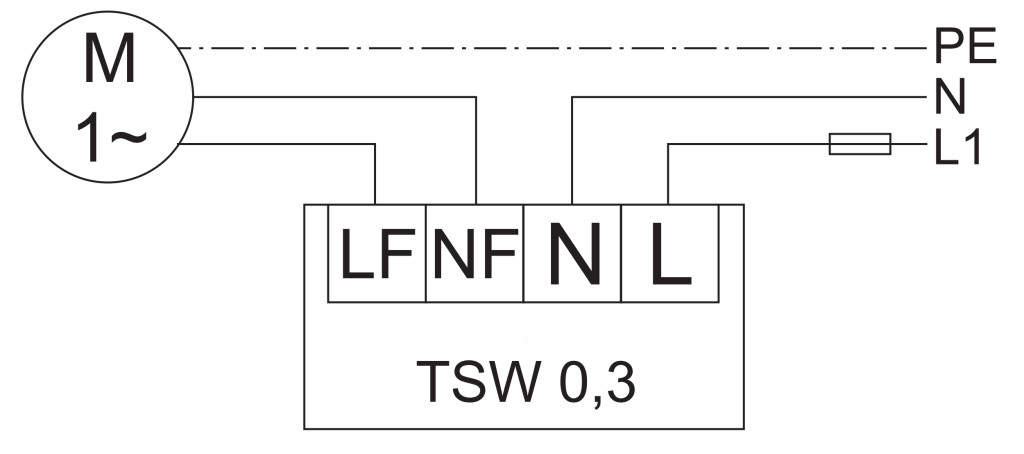

- A bekötést az SS-496.1 számú bekötési rajz alapján kell elvégezni.
- Be kell tartani a vonatkozó szabványokat, szerelési és biztonsági előírásokat (például a DIN VDE 0100-at), valamint az áramszolgáltató műszaki csatlakozási feltételeit.
- A villamos bekötést és a javítást csak villamossági szakember végezheti.
- Figyelem: minden munkát feszültségmentes állapotban kell végezni.
- A ventilátort és a szabályzót olyan kapcsolóval kell leválaszthatóvá tenni a hálózatról, amely minden pólust legalább 3 mm-es érintkezőnyílással bont.
- A szabályzóra kötött ventilátor áramfelvétele 230 V-on nem haladhatja meg a 0,35 A-t, a csökkentett fokozatokon pedig a terhelési diagramon megengedett értéket.
- A szabályzót a megengedettnél nagyobb melegedés ellen hőbiztosíték védi, amely kioldás után nem áll vissza.
- Csak a Helios által ajánlott vagy kínált tartozékot és kapcsolóelemet szabad hozzá használni.
Gyári dokumentumok
A gyári katalógusoldalon a Helios trafós szabályozóinak adatai, a szerelési és üzemeltetési útmutatóban a beépítés, a bekötés és a terhelési diagram, a megfelelőségi nyilatkozatban az alkalmazott irányelvek és szabványok láthatók.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Ez a fokozattól függ. A 230 V-on megengedett áramot a Műszaki adatok táblázatában, a csökkentett fokozatokét a fenti terhelési diagramon találja.
A nagyobb terhelhetőségű Helios TSW típusok közül kell választani. Ezeket a változatok táblázatában találja.
Nem, csak száraz helyiségbe való. A szerelés feltételeit a fenti, falon kívüli szerelésről szóló sorban találja.
Igen, a bekötést csak villamossági szakember végezheti. A szabályokat a Bekötés és biztonság részben soroltuk fel.
