RD Gumitömítéses koncentrikus szűkítő idom, horganyzott acél

Adatok

Elérhetőség:

Azonnal

Gyártó:

Cairox

Anyag:

Acél

Csőprofil:

Kör alakú

Termékcsalád:

Cairox RDG

Részletek

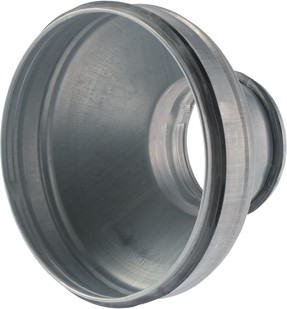

RD gumitömítéses koncentrikus szűkítő idom horganyzott acélból

Az RD gumitömítéses koncentrikus szűkítő idom horganyzott acélból készül, és két eltérő átmérőjű, kör keresztmetszetű légcsatornát köt össze. Webáruházunkban tizenhat méretben kapható, a 100/80-astól a 315/250-esig.

Gyártója a Cairox. A gyártói típusjele RDG.

A méretet a lenti táblázatból választhatja ki: minden sorban a méret oldalára mutató link áll.

Más szűkítőket a fém idomok között, a Szűkítő idomok kategóriában talál.

Melyik méret kell Önnek?

Ebben a táblázatban méretenként megtalálja a két csatlakozó átmérőjét és a gyártói cikkszámot.

Méret	Nagyobb csatlakozó (ØD)	Kisebb csatlakozó (Ød)	Gyártói cikkszám
100/80 mm	100 mm	80 mm	RDG 100/080
125/80 mm	125 mm	80 mm	RDG 125/080
125/100 mm	125 mm	100 mm	RDG 125/100
150/100 mm	150 mm	100 mm	RDG 150/100
150/125 mm	150 mm	125 mm	RDG 150/125
160/100 mm	160 mm	100 mm	RDG 160/100
160/125 mm	160 mm	125 mm	RDG 160/125
160/150 mm	160 mm	150 mm	RDG 160/150
180/160 mm	180 mm	160 mm	RDG 180/160
200/100 mm	200 mm	100 mm	RDG 200/100
200/150 mm	200 mm	150 mm	RDG 200/150
200/160 mm	200 mm	160 mm	RDG 200/160
250/150 mm	250 mm	150 mm	RDG 250/150
250/200 mm	250 mm	200 mm	RDG 250/200
315/200 mm	315 mm	200 mm	RDG 315/200
315/250 mm	315 mm	250 mm	RDG 315/250

A méret első száma a nagyobb, a második a kisebb csatlakozó átmérője milliméterben.

Miért ezt válassza?

Gumitömítéses csatlakozás

A 100/80-astól a 250/200-as méretig préselt kivitelben készül. A légcsatornához gumitömítéssel csatlakozik. A spirálkorcolt csövek és idomok rendszerébe tartozik.

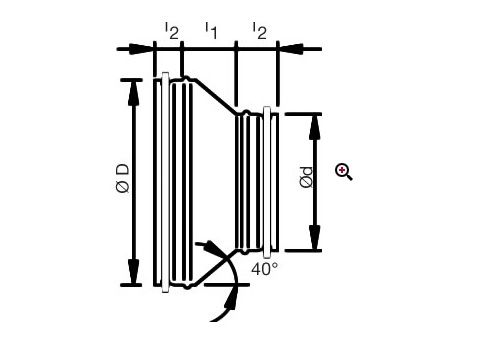

A rajzon ØD a nagyobb, Ød a kisebb csatlakozó átmérőjét jelöli. Ezzel az idommal szűkíthető a légcsatorna átmérője.

Műszaki adatok

Jellemző	Érték
Típus	Cairox RDG (rendelési kód: RDG, nagyobb/kisebb átmérő)
Méretek a webáruházban	100/80, 125/80, 125/100, 150/100, 150/125, 160/100, 160/125, 160/150, 180/160, 200/100, 200/150, 200/160, 250/150, 250/200, 315/200, 315/250 mm
Kivitel	préselt (a 100/80-astól a 250/200-asig)
Anyag	horganyzott acél
Tömítés	gumitömítés
Keresztmetszet	kör
Termékcsoport	spirálkorcolt csövek és idomok (C.01)

Méretek

• ØD: a nagyobb csatlakozó átmérője.
• Ød: a kisebb csatlakozó átmérője.
• l1 és l2: hosszméretek.

A betűjelek a fenti méretrajzon láthatók. Az l1 és az l2 értékét munkatársainktól kérdezheti meg.

Gyári dokumentumok

A magyar nyelvű adatlapon a rendelési példát és a méretrajzot találja.

Magyar adatlap

Tartozékok a szereléshez

Ezeket a tartozékokat ajánljuk mellé: a választott méretnek megfelelő átmérőjű spirálkorcolt légcsatorna, csőtoldó, gumis bilincs, gumitömítéses könyök és alumínium ragasztószalag.

Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából

A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.

Ingyenes tanácsadást kérekFelhívom most

Gyakran ismételt kérdések

Préselt vagy szeletes kivitelű a szűkítő?

A 100/80-astól a 250/200-as méretig préselt kivitelűek. A 315 mm-es méretek kivitelét munkatársainktól kérdezheti meg.

Mekkora légcsatornákat köt össze?

A választott mérettől függően 80 és 315 mm közötti átmérőjű légcsatornákat köt össze. A méreteket a fenti mérettáblában találja.

Milyen könyökidom való mellé?

A gumitömítéses 90°-os könyököt ajánljuk, amely szintén horganyzott acélból készül.

Van 315 mm-nél nagyobb méret?

Webáruházunkban a legnagyobb méret a 315/250-es. Nagyobb méretről munkatársainknál érdeklődhet.
