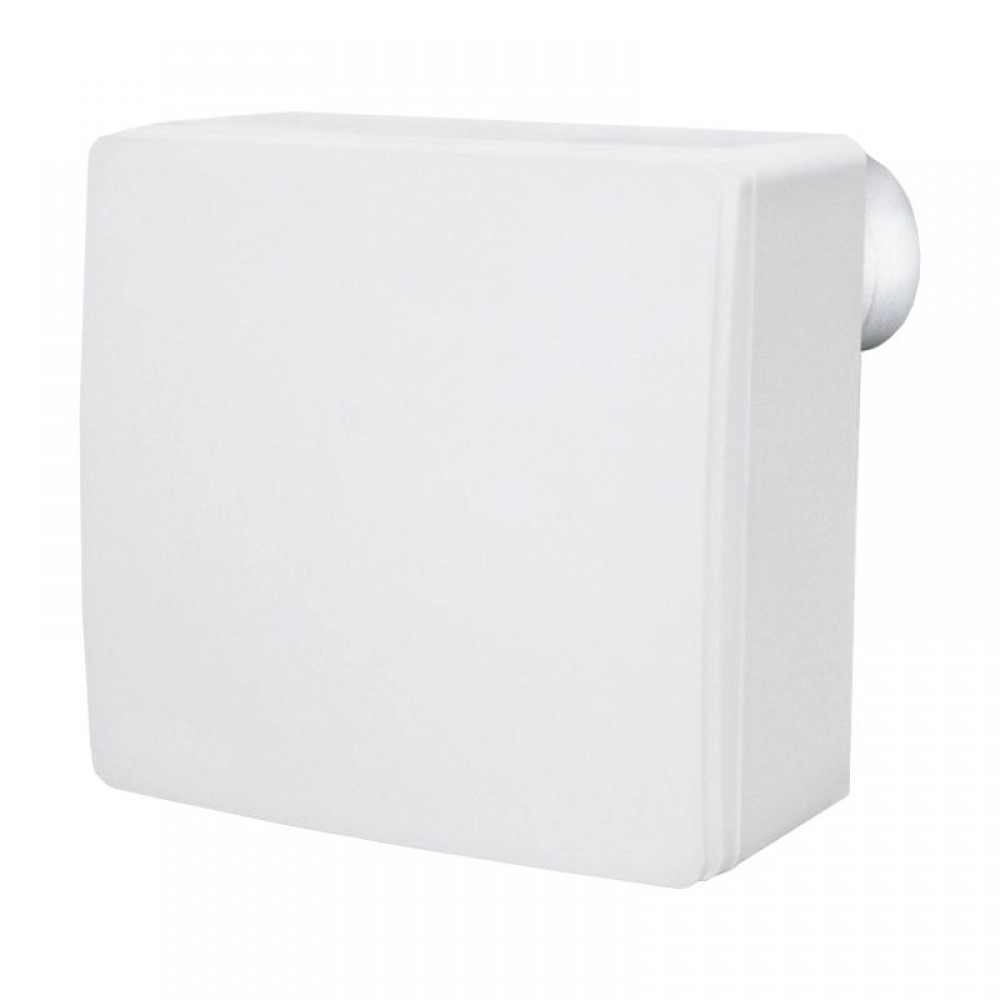

SVN-1 80 A TH Centrifugális, többfokozatú háztartási ventilátor

Melyik változat kell Önnek?

A Cairox SVN kivitelei; kiemelve az a változat, amelyet most néz.

Webáruházunkban az SVN-1 80 A TH kapható, a többi kivitelről munkatársainknál érdeklődjön.

A típusnév betűi

• SVN: a ventilátor típusa.
• Az -1 sík frontlapot jelent.
• Az A az alacsony légszállítású kivitelt jelöli.
• A TH utánfutó időrelét és páratartalom-érzékelőt jelöl, a T csak időrelét, a H csak páratartalom-érzékelőt, az S pedig az alapkészüléket.
• A falba süllyesztett kivitel nevében V áll, ennél a légcsatorna a ház oldalán csatlakozik.

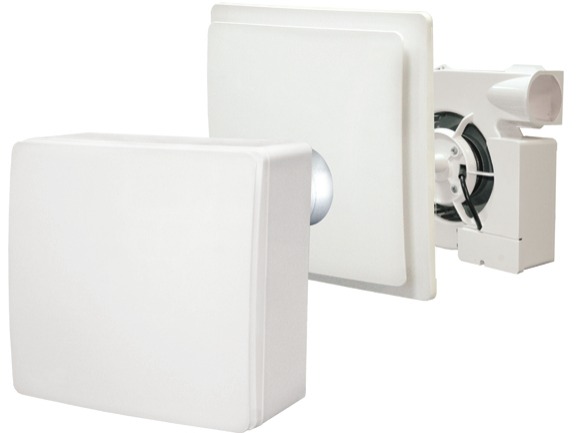

A képen elöl a falon kívüli SVN-1, mögötte a falba süllyesztett SVNV-1 látható.

Miért ezt válassza?

Egycsöves szellőzőrendszerhez

Egycsöves szellőzőrendszerben több helyiség és több lakás levegője is egyetlen szellőzőaknába jut. Az SVN-1 ilyen aknához csatlakozik, de kör keresztmetszetű légcsatornán át a szabadba is kifújhat. A kifúvócsonk a ház hátoldalán van, átmérője 80 mm.

Két fordulatszám, nagy nyomás

Nagy ellenállású rendszerhez készült: 300 Pa nyomáskülönbségnél is szállít levegőt, ezt a jelleggörbe mutatja. Az első fokozaton folyamatosan is működhet, a másodikra kézzel vagy a páratartalom kapcsolja.

Páraérzékelő és utánfutó időrelé

Ha a páratartalom eléri a beállított küszöböt, a ventilátor a második fokozatra kapcsol. A világítás kapcsolójával kézzel is felkapcsolható, és a lekapcsolás után a beállított ideig még működik. LED-es világításnál a kapcsolt fázisra leválasztó relé kell.

Szűrő és visszacsapó szelep

A frontlap mögötti szűrő védi a motort és a járókereket a portól. A frontlap kézzel levehető, így a szűrő könnyen cserélhető. A beépített visszacsapó szelep álló ventilátornál megakadályozza, hogy az aknából levegő áramoljon vissza.

Műszaki adatok

Első és második fokozat.

Gyártója az ukrajnai VENTS (Ventilation Systems), Magyarországon a budaörsi Cairox forgalmazza. A csomagban rögzítőelemek és a beállításhoz műanyag csavarhúzó van.

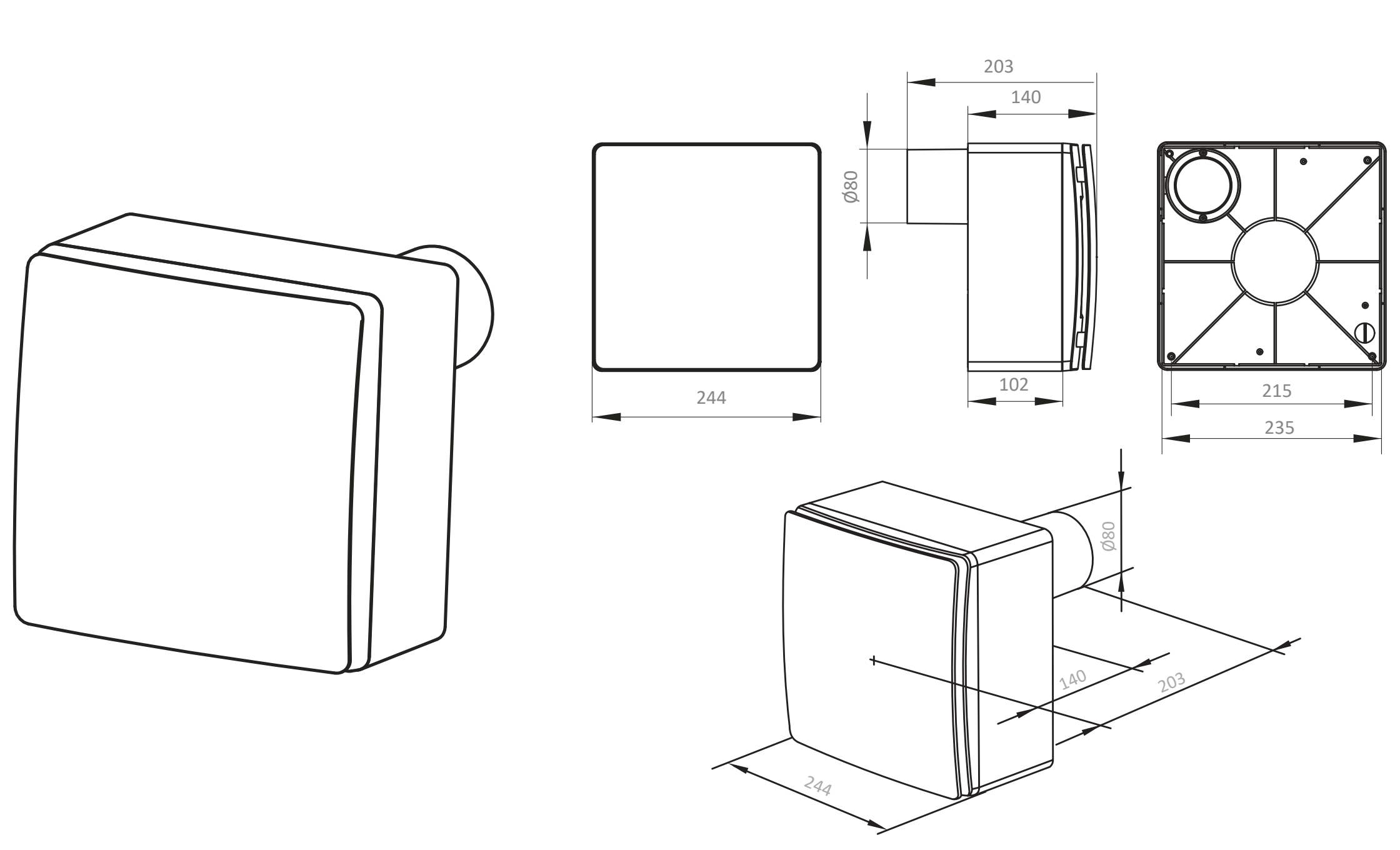

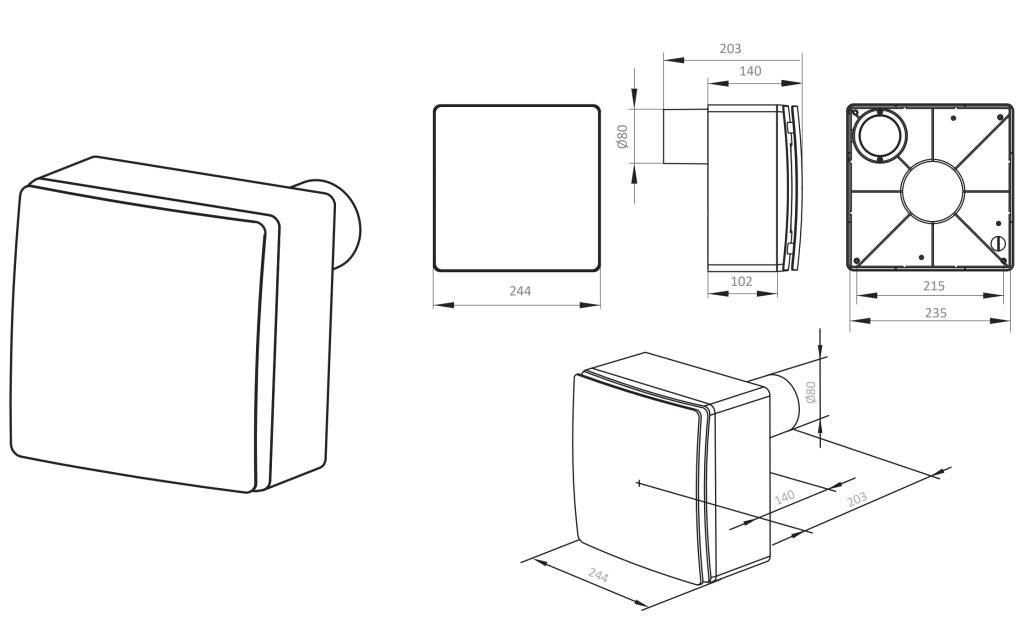

Méretek

Méretek milliméterben.

A ház elölről 244 × 244 mm-es, a csonkkal együtt 203 mm mély. A Ø 80 mm-es kifúvócsonk a ház hátoldalán, az egyik sarokban van.

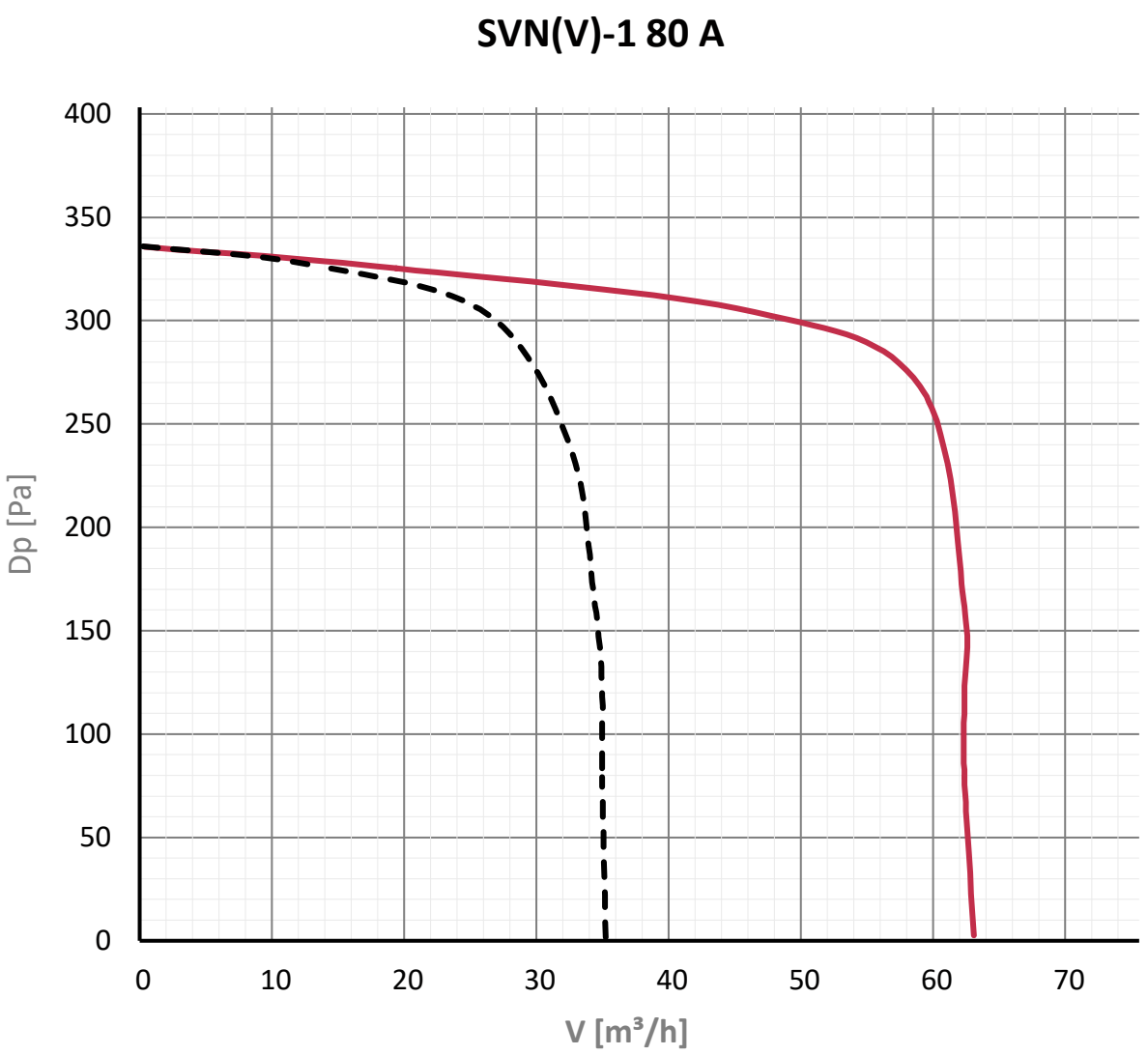

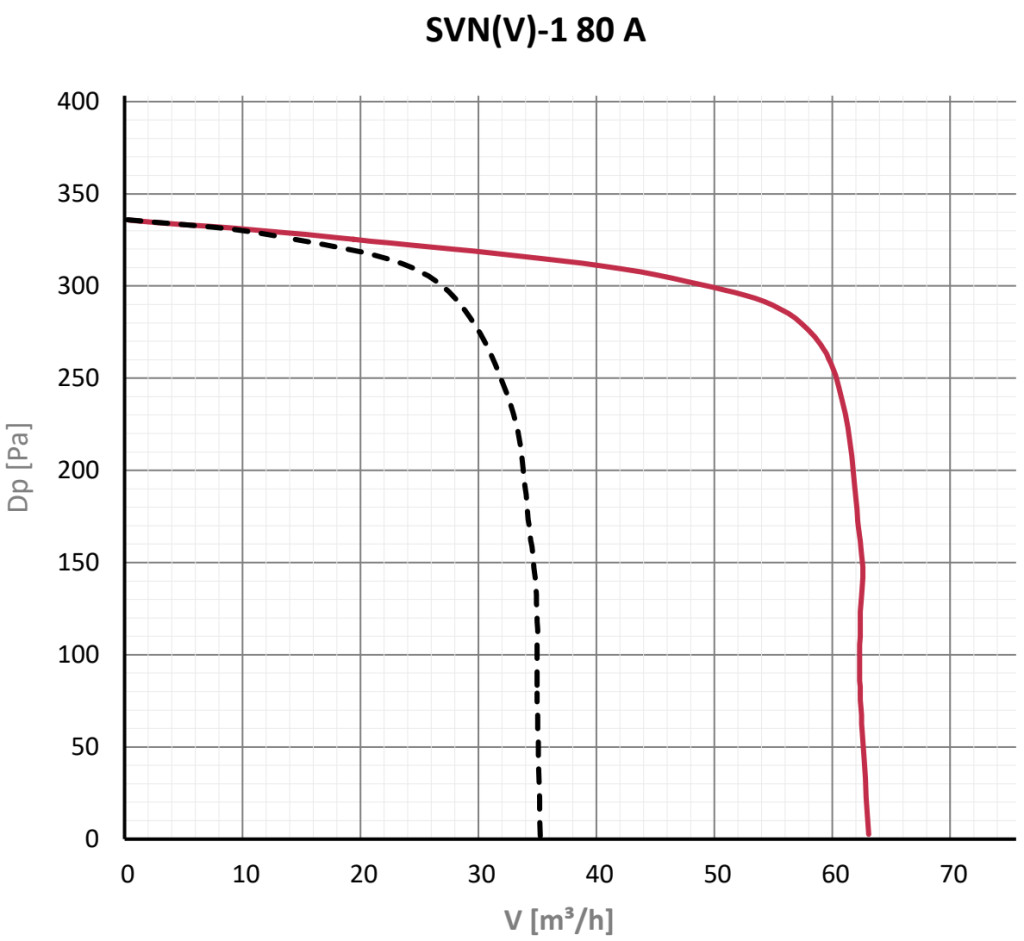

Jelleggörbe

Nyomáskülönbség a légszállítás függvényében.

A görbék a nyomáskülönbséget (Dp, Pa) mutatják a légszállítás (V, m³/h) függvényében. A szaggatott görbe az első fokozaté (35 m³/h), a folytonos a másodiké (63 m³/h). Hangnyomása 3 m távolságban az első fokozaton 27, a másodikon 36 dB(A).

Páraérzékelő és időrelé

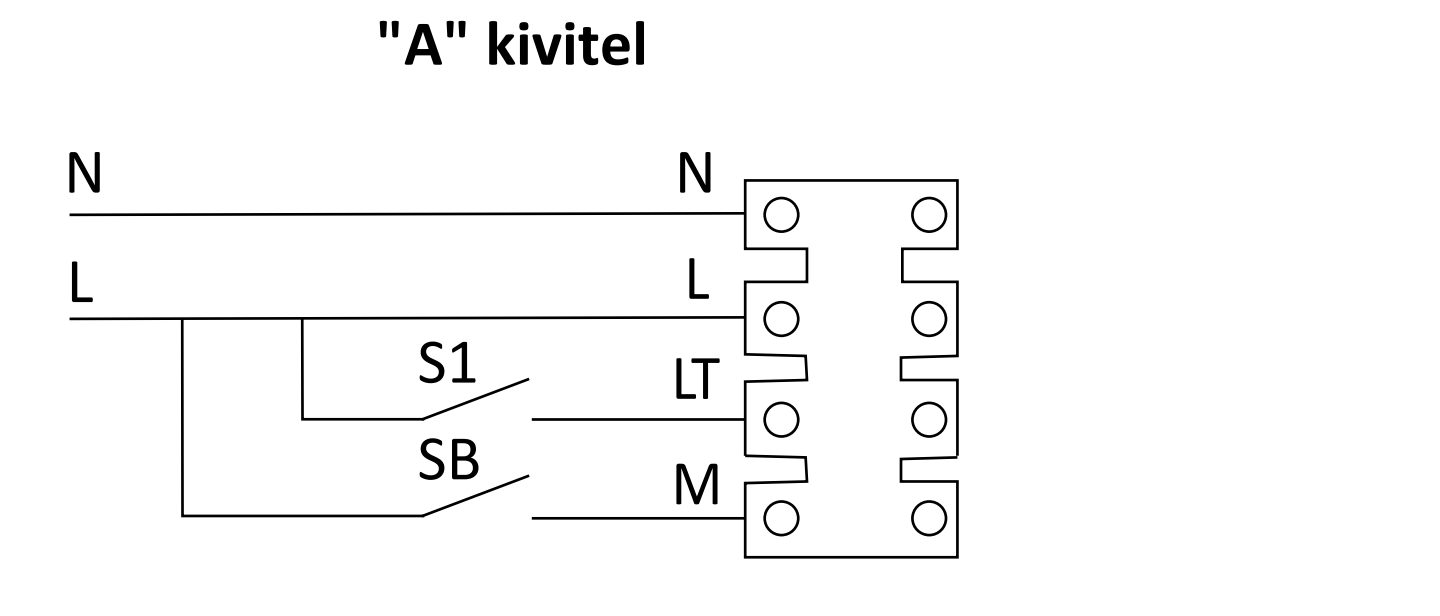

A TH kivitel vezérlése és kapcsolási rajza.

Működés

• A bekötéstől függően a ventilátor alapállapotban áll, vagy folyamatosan az első fokozaton működik.
• Ha a helyiség relatív páratartalma eléri a beállított küszöböt, a második fokozatra kapcsol.
• A küszöb 60 és 90 % között állítható.
• Ha a páratartalom 10 %-kal a beállított érték alá csökken, a ventilátor kikapcsol.
• A világítással együtt a külső kapcsolóval is a második fokozatra kapcsolható, 50 másodperc késleltetéssel.
• A kapcsoló lekapcsolása után 2-30 percig még a második fokozaton működik, ezt az utánfutási időt a belső szabályozó állítja.
• A küszöböt és az időt feszültségmentes állapotban, a mellékelt műanyag csavarhúzóval kell beállítani.
• Fém csavarhúzótól vagy késtől a vezérlőpanel megsérülhet.

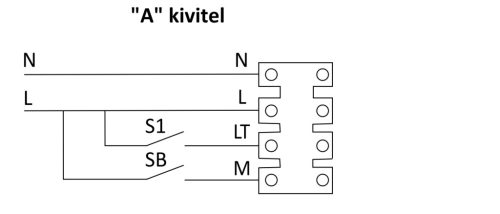

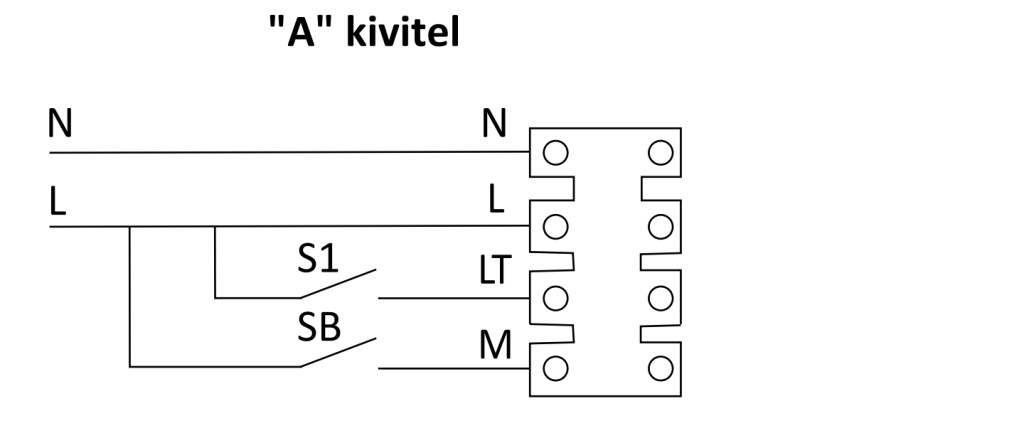

Bekötés

• A rajzon N a nulla, L a fázis.
• Az S1 kapcsoló a világítással párhuzamosan az LT kapocsra kapcsol, ez viszi a ventilátort a legnagyobb fordulatszámra.
• Ha az SB kapcsoló zárva van, a ventilátor az első fokozaton működik, ha nyitva, kikapcsol.
• LED-es világítás esetén a T és a TH kivitelnél a kapcsolt fázisra leválasztó relét kell építeni.
• A hálózatra minden pólust bontó, legalább 3 mm-es érintkezőnyílású kapcsolón át kell kötni.
• A kábelt a ház hátoldalán lévő tömített átvezetőn kell bevezetni, a vezetékvégeket 7-8 mm hosszan kell csupaszítani.
• A bekötést csak villamos szakember végezheti.

Beépítés

Falra vagy mennyezetre, lépésről lépésre.

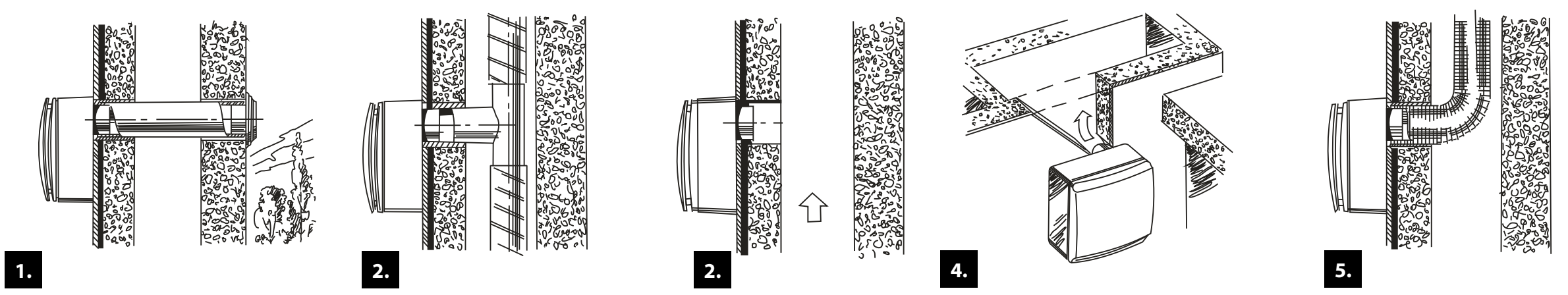

Ötféleképpen építhető be: falon át a szabadba, légaknába T-idommal vagy közvetlenül, mennyezetre szerelve és flexibilis csővel a felszálló aknába.

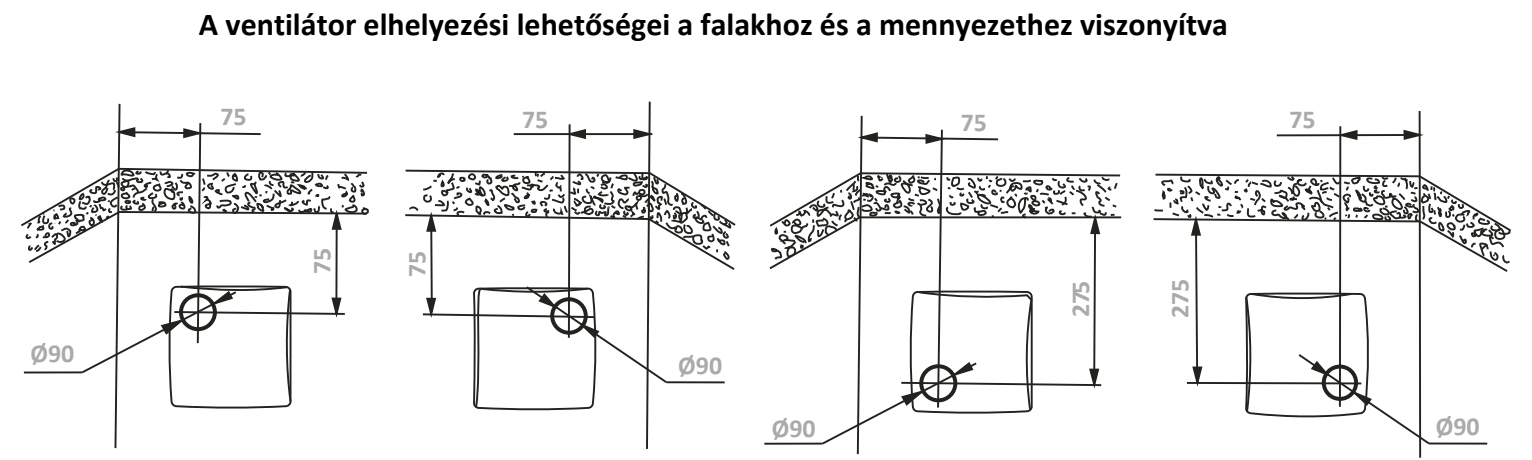

A kifúvócsonk falnyílása Ø 90 mm. Ha a ventilátor a fal és a mennyezet sarkába kerül, a furat közepe a szomszédos faltól 75 mm-re, a mennyezettől 75 vagy 275 mm-re legyen, attól függően, hogy a csonk a ház felső vagy alsó sarkában van.

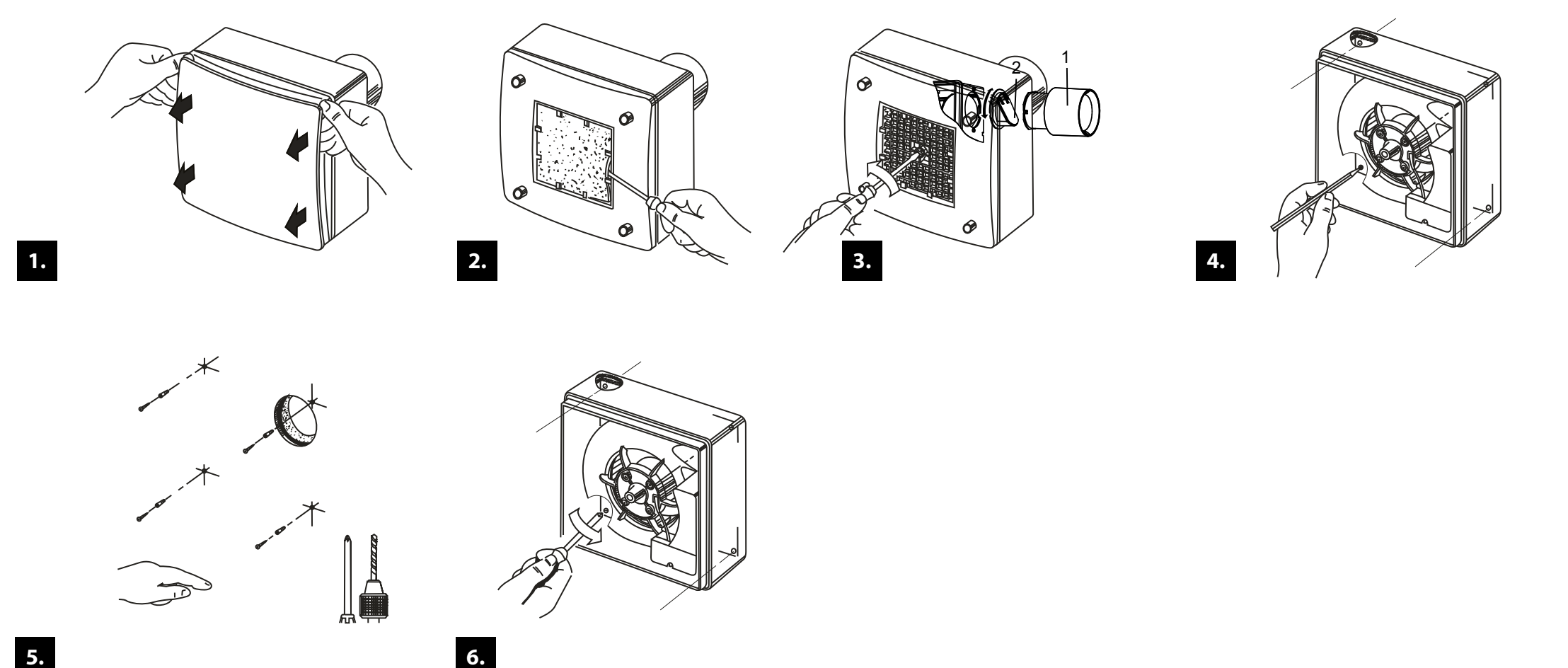

• Jelölje ki és fúrja ki a kifúvócsonk falnyílását.
• Vegye le a frontlapot, vegye ki a szűrőt, majd csavarja ki a rács csavarját, és vegye le a rácsot.
• Illessze a házat a helyére, jelölje be a rögzítőcsavarok helyét, fúrjon, és tegye be a tipliket.
• Csavarozza fel a házat a csigaházzal együtt, majd fordított sorrendben szerelje vissza a rácsot, a szűrőt és a frontlapot.
• Szerelés előtt nézze meg, hogy a visszacsapó szelep légáram nélkül a saját súlyától zár-e.
• Ha a kifúvócsonk balra néz, a szelepet ki kell venni, 180°-kal megfordítani és visszatenni.
• A gyűjtő légcsatornához négyszög keresztmetszetű acélcsövet vagy spirálkorcolt (SPIRO) csövet, a csatlakozó szakaszhoz flexibilis légcsatornát kell használni.
• A csatlakozó légcsatorna névleges átmérője 80 mm.
• Ha a csatlakozó légcsatorna téglafalba kerül, tekerje körbe öntapadó PVC-szalaggal, hogy a habarcs ne korrodálja.
• A fürdőszobában az IEC 60364-7-701:2019 szerinti 2-es zónába is szerelhető.

Karbantartás

Szűrőcsere és tisztítás félévente.

• Karbantartás előtt válassza le a ventilátort a hálózatról.
• A szűrőt szükség szerint, de legalább félévente cserélje.
• A lapátokat félévente alaposan tisztítsa meg.
• Ehhez a frontlap levétele után ki kell csavarni a csigaház rögzítőcsavarjait, a csigaházat ki kell venni és 180°-kal el kell fordítani.
• A port puha kefével vagy sűrített levegővel távolítsa el.

Biztonság

Mire figyeljen a használatnál?

• Ha a lakásban nyílt égésterű gázkészülék vagy kéménybe kötött tüzelőberendezés működik, ki kell zárni, hogy égéstermék áramoljon vissza a helyiségbe.
• A szállított levegőben nem lehet por, ragadós vagy szálas anyag.
• Gyúlékony gőzt, például szeszt, benzint vagy rovarirtót tartalmazó levegőhöz nem használható.
• A beszívó és a kifúvó nyílást nem szabad letakarni.

Tartozékok a beépítéshez

80 mm-es flexibilis és spirálkorcolt légcsatorna, bilincsek a webáruházból.
