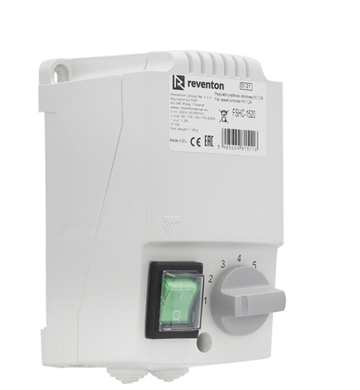

Reventon HC 1,2 A trafós fordulatszám-szabályzó
28 990 Ft
Reventon HC 1,2 A trafós fordulatszám-szabályzó
28 990 Ft
A Reventon HC 1,2 A trafós fordulatszám-szabályzó egyfázisú ventilátorok fordulatszámát öt fokozatban szabályozza, legfeljebb 1,2 amper együttes terhelésig — egy vagy több ventilátor is köthető rá. Ipari légbefúvó és fűtőrendszerekhez.
230 V AC, 50–60 Hz, IP54, önvisszaálló hőkioldó, II. szigetelési osztály, legfeljebb 40 °C. 90 × 173 × 89 mm, 1,3 kg. A kiválasztásban szakértő munkatársaink segítenek.
Adatok
Elérhetőség:
Azonnal
Felszerelés módja:
Csak oldalfalra
Gyártó:
Reventon
Védelem:
IP54
Szín:
Fehér
Anyag:
Műanyagházas
Feszültség:
230
Fokozatok száma:
5
Súly:
1,3
Léghőmérséklet-tartomány (°C):
max. +40
Termékcsalád:
Reventon HC
Szélesség (mm):
90
Magasság (mm):
173
Tömeg:
1,3 kg/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
5 fokozatú fordulatszám-szabályzó egyfázisú ventilátorokhoz
A Reventon HC 1,2 A trafós fordulatszám-szabályzó az egyfázisú ventilátormotorok fordulatszámát a kapocsfeszültség öt lépcsős csökkentésével szabályozza. Ipari légbefúvó és fűtőrendszerekhez készült, legfeljebb 1,2 amper terhelésig: egy vagy több ventilátor is köthető rá, ha együttes áramfelvételük ennél nem nagyobb.
IP54 védettségű házban van, önvisszaálló hőkioldóval, és rövid idejű túlterhelést is elvisel. A lengyel Reventon Group gyártmánya. Ugyanez a szabályzó 3 és 5 amperes kivitelben is kapható: Reventon HC 3 A, Reventon HC 5 A.
A fokozatok feszültsége és terhelhetősége
A Reventon kezelési útmutatója szerint — a kiemelt sor ezé a terméké
| Fokozat | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| HC 1,2 A | 80 V / 1,0 A | 105 V / 1,1 A | 135 V / 1,2 A | 170 V / 1,2 A | 230 V / 1,2 A |
| Reventon HC 3 A | 115 V / 2,2 A | 135 V / 2,5 A | 155 V / 2,8 A | 180 V / 3,0 A | 230 V / 3,0 A |
| Reventon HC 5 A | 80 V / 4,0 A | 105 V / 4,3 A | 135 V / 4,6 A | 170 V / 5,0 A | 230 V / 5,0 A |
Minden fokozatnál a rákötött ventilátor(ok) tartós áramfelvétele nem lehet nagyobb a táblázatban szereplő áramnál. Az 5. fokozat a teljes hálózati feszültséget adja, vagyis a ventilátor teljes fordulatszámon jár.
Műszaki adatok
A Reventon kezelési útmutatója és termékoldala szerint
| Terhelhetőség | legfeljebb 1,2 A |
|---|---|
| Tápfeszültség | 230 V AC, 50–60 Hz |
| Fokozatok | 5 (lásd a fenti táblázatot) |
| Védettség / szigetelési osztály | IP54 / II. |
| Védelem | önvisszaálló hőkioldó, rövid idejű túlterhelést bír |
| Környezeti hőmérséklet | legfeljebb 40 °C |
| Szabvány | PN-EN 61558-2-13 |
| Méret (A × B × C) | 90 × 173 × 89 mm |
| Rögzítés | M4 csavarral |
| Tömeg | 1,3 kg |
| A csomagban | szabályzó, kezelési útmutató, rögzítő csavarok |
| Gyártói garancia | 24 hónap |
Méretek és bekötés
A Reventon kezelési útmutatójából
90 × 173 × 89 milliméter

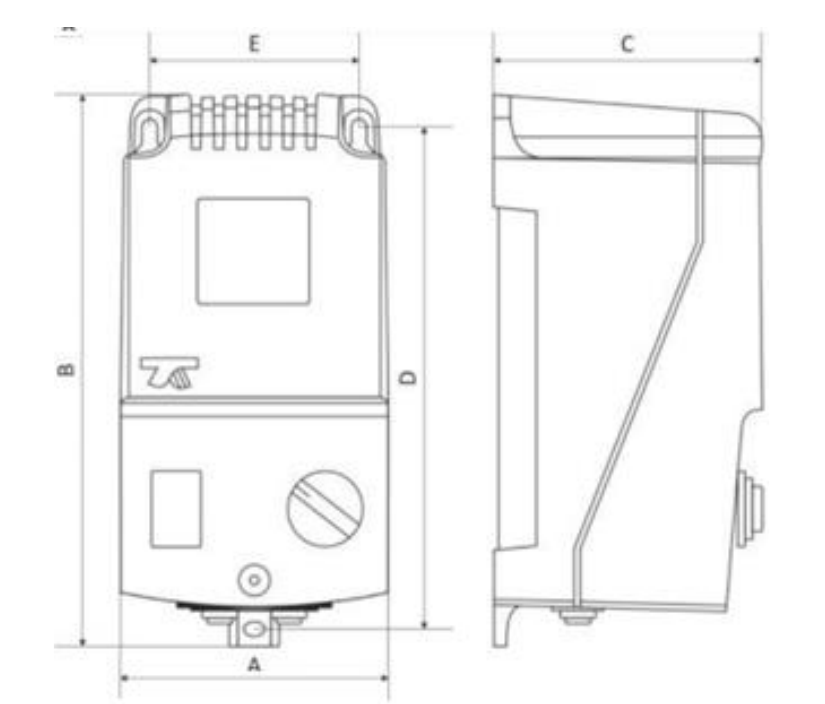

A HC 1,2 A szélessége (A) 90, magassága (B) 173, mélysége (C) 89 milliméter; a méretrajz D és E mérete 157, illetve 71 milliméter.

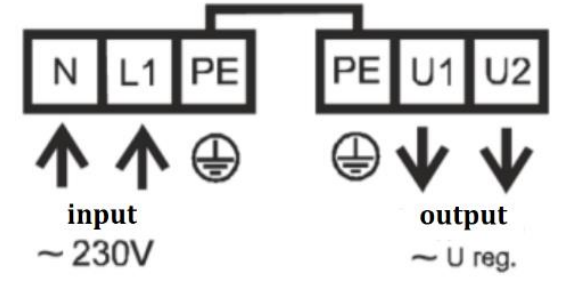

A bekötés a gyári rajz szerint: a bemenetre (N, L1, PE) a 230 voltos hálózat, a kimenetre (PE, U1, U2) a szabályozott feszültségű ventilátor kerül.
Kezelési útmutató
A Reventon lengyel és angol nyelvű kezelési útmutatója a HC szabályzók műszaki adatait, fokozatait, méreteit és bekötési rajzát tartalmazza.
Amire figyeljen a beépítésnél
- A szabályzót csak villanyszerelő kötheti be, áramtalanított állapotban.
- A tápkörbe zárlatvédelmet kell beépíteni.
- Függőleges helyzetben, sík, nem éghető felületre (például falra) kell csavarozni.
- Körben legalább 200 milliméter szabad helyet kell hagyni a szellőzéséhez; több szabályzó egymás mellett legalább 200 milliméterre legyen.
- Üzem közben a háza meleg lehet; a környezeti hőmérséklet legfeljebb 40 °C.
- A rákötött ventilátorok együttes tartós áramfelvétele egyik fokozaton sem lépheti túl a szabályzó adott fokozatra megadott áramát.
Reventon ventilátorok ehhez a szabályzóhoz
A boltban kapható egyfázisú Reventon ventilátorok közül azok, amelyek áramfelvétele belefér a szabályzó terhelhetőségébe
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Bármennyit, amíg a rákötött ventilátorok együttes áramfelvétele nem nagyobb 1,2 ampernél (és az egyes fokozatoknál a táblázatban szereplő áramnál).
A ventilátor(ok) adattábláján szereplő áramfelvétel összege dönt: 1,2, 3 vagy 5 amperig a HC 1,2 A, a HC 3 A, illetve a HC 5 A való.
Nem, a HC egyfázisú ventilátormotorok szabályozására készült.
Rövid idejű túlterhelést elvisel; tartós túlmelegedésnél a beépített hőkioldó kikapcsol, majd lehűlés után magától visszakapcsol.
