Triakos szabályzó CVA fűtőkaloriferhez (pulser)

Miért ezt ajánljuk?

Beépített érzékelő vagy külső érzékelő

• Beépített érzékelő: A beépített érzékelővel a helyiség hőmérsékletét lehet szabályozni.
• Külső érzékelő: A G-G sorkapocsra külső fő érzékelőt lehet kötni. Ilyenkor a beépített érzékelőt a DIP-kapcsolókkal ki kell kapcsolni.

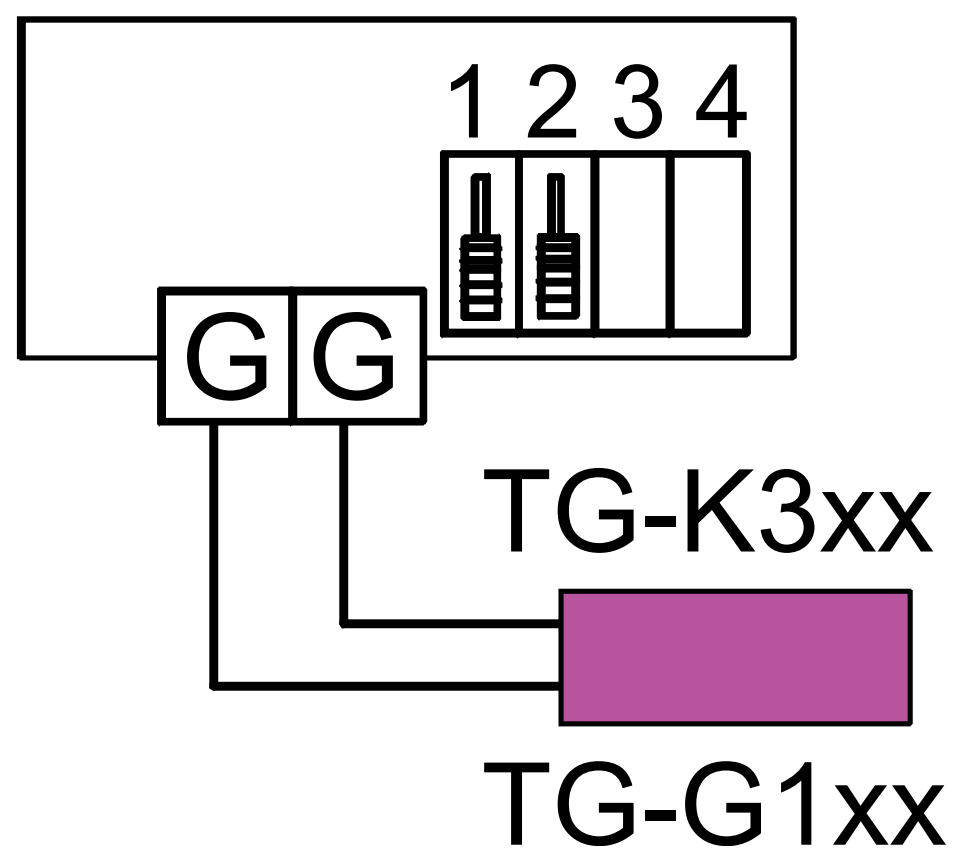

• A képen: A belső alapjel és a külső érzékelő bekötése látható, a DIP-kapcsolók állásával.

Helyiségérzékelő vagy külön alapjel-állító

• Helyiségérzékelő: A TG-R4xx helyiségérzékelő érzékelőként és alapjel-állítóként is beköthető.
• Külön alapjel-állító: Külön érzékelő mellé alapjel-állítónak a TG-R4xx helyiségérzékelőt vagy a TBI-xx potenciométert is beköthet.

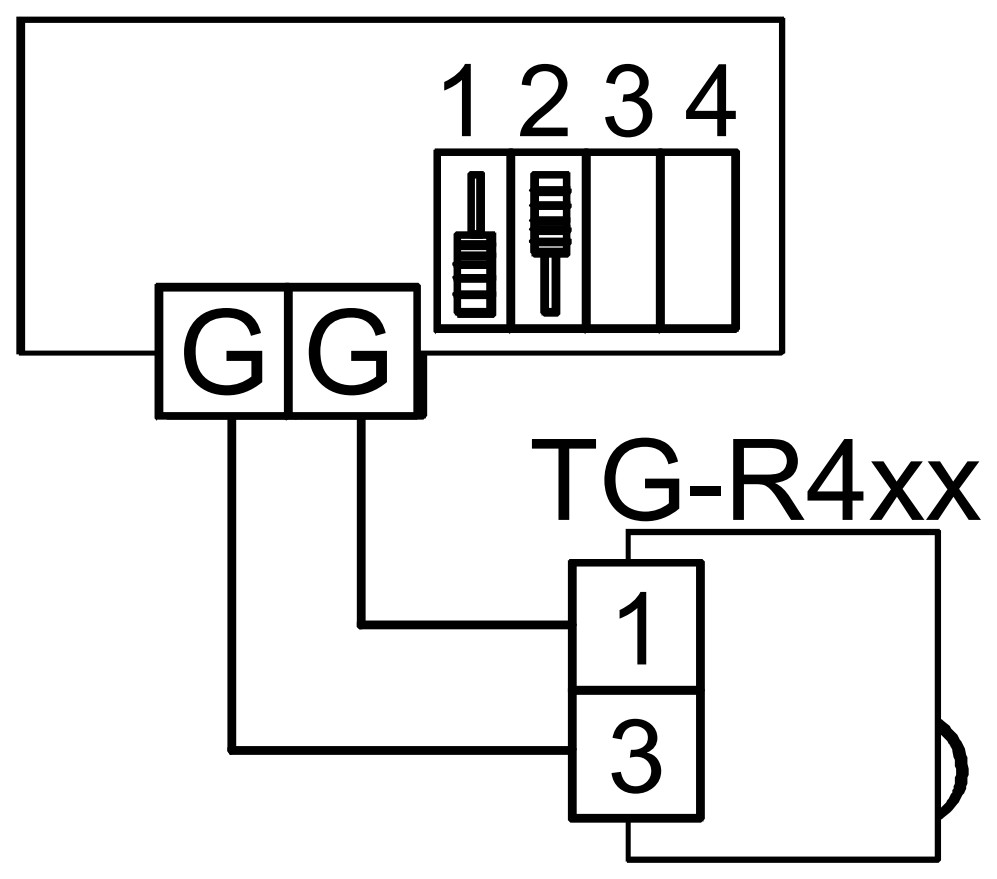

• A képen: A TG-R4xx helyiségérzékelő bekötése látható, a DIP-kapcsolók állásával.

Éjszakai csökkentés időkapcsolóval

• Működés: Külső időkapcsolóval éjszaka csökkentheti az alapjelet. Ha az időkapcsoló potenciálmentes érintkezője zár, az alapjel a beállított értékkel csökken. A csökkentés mértékét a szabályzóban lévő potenciométerrel lehet beállítani.

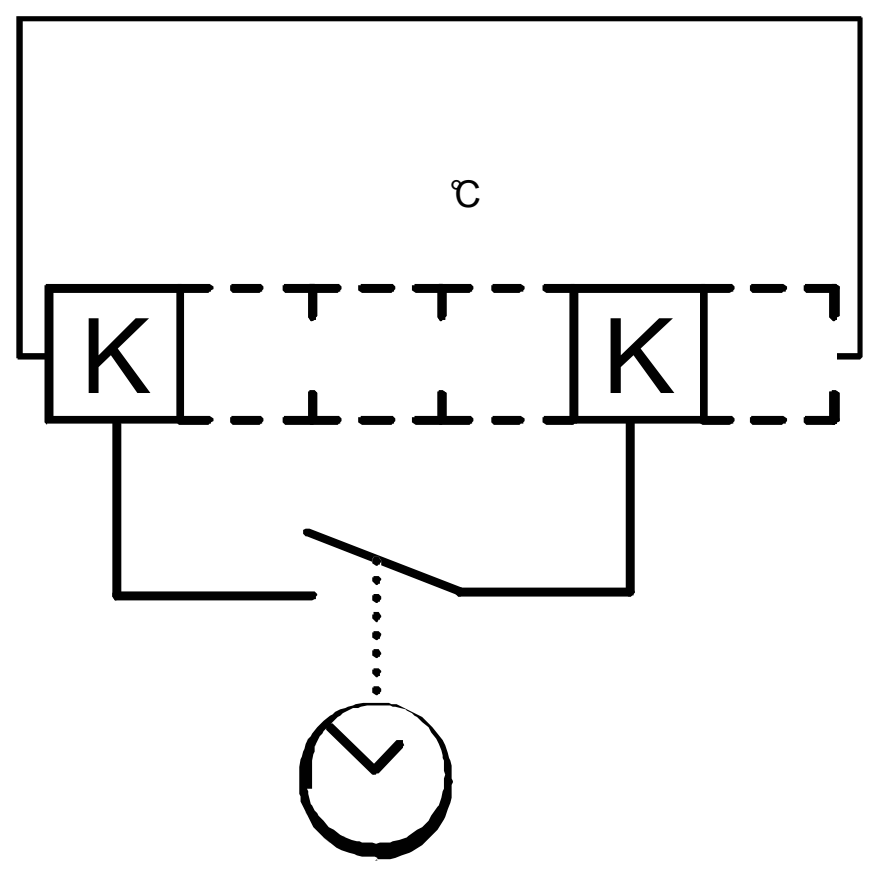

• A képen: Az időkapcsoló bekötése látható a K-K sorkapcsokon.

Hogyan szabályoz?

A szabályzó a teljes teljesítményt ki-be kapcsolja. Időarányosan szabályoz: a bekapcsolt és a kikapcsolt idő arányát a fűtési igényhez igazítja. Ha például 30 másodpercig bekapcsol, majd 30 másodpercig kikapcsol, a fűtés fele teljesítménnyel működik. A bekapcsolt és a kikapcsolt idő együtt nagyjából 60 másodperc.

Az áramot félvezető, triak kapcsolja, ezért nincs benne kopó mozgó alkatrész. Nullátmenetben kapcsol, így nem zavarja a hálózatot.

A szabályozás módját a szabályozott rendszerhez igazítja. Gyors hőmérséklet-változásnál, például a befújt levegő szabályozásakor, PI-szabályozóként működik. Ilyenkor az arányossági sáv 20 K, az integrálási idő 6 perc. Lassú hőmérséklet-változásnál, például a helyiség szabályozásakor, P-szabályozóként működik, 1,5 K-es arányossági sávval.

Műszaki adatok

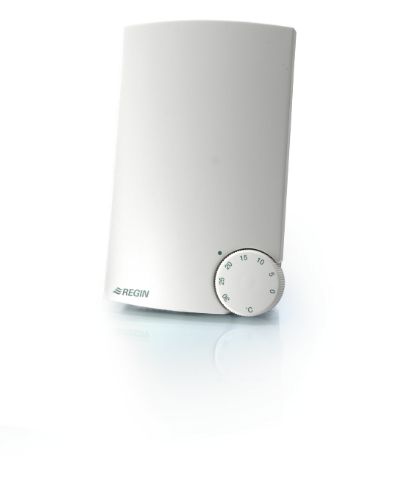

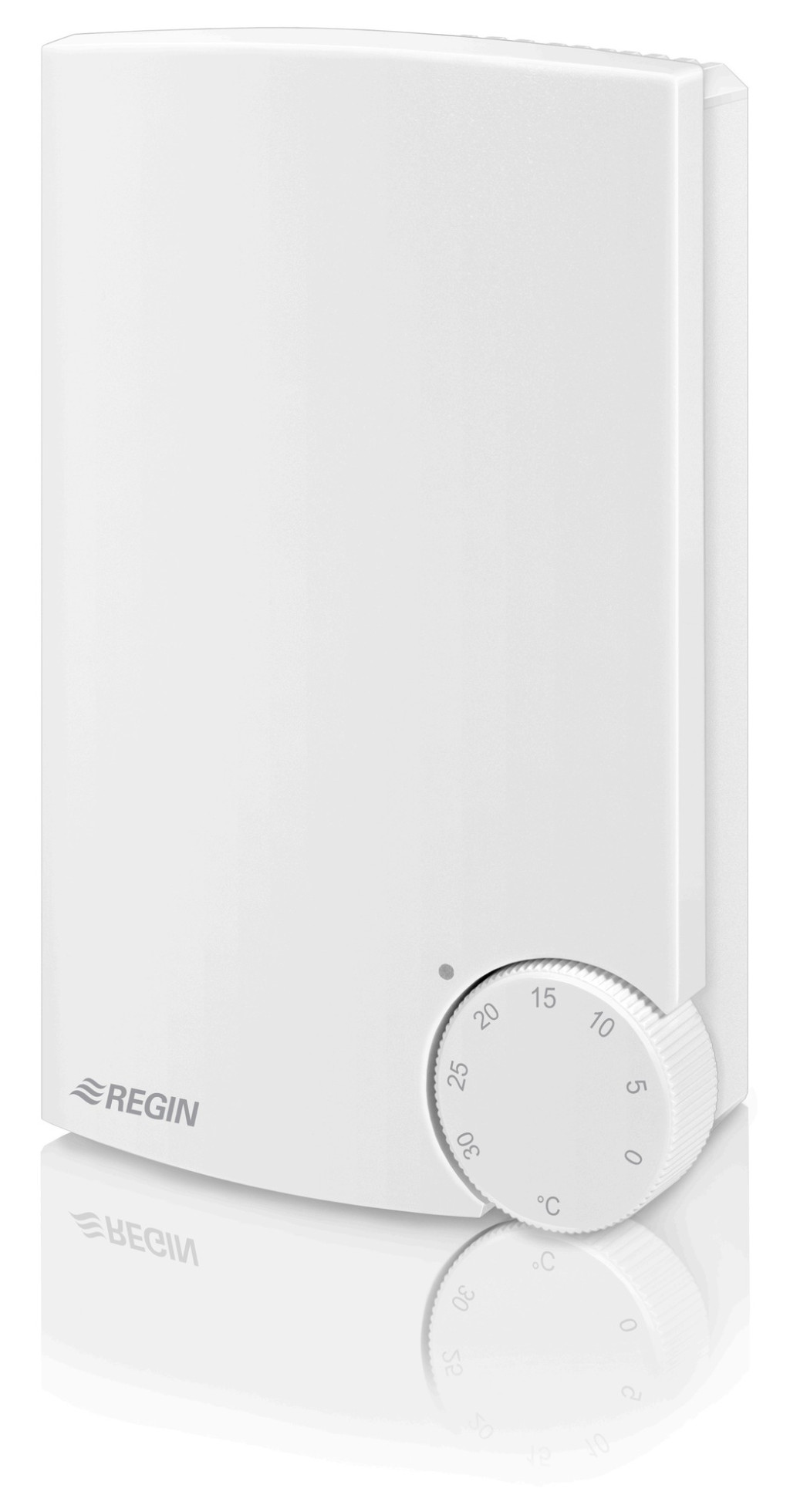

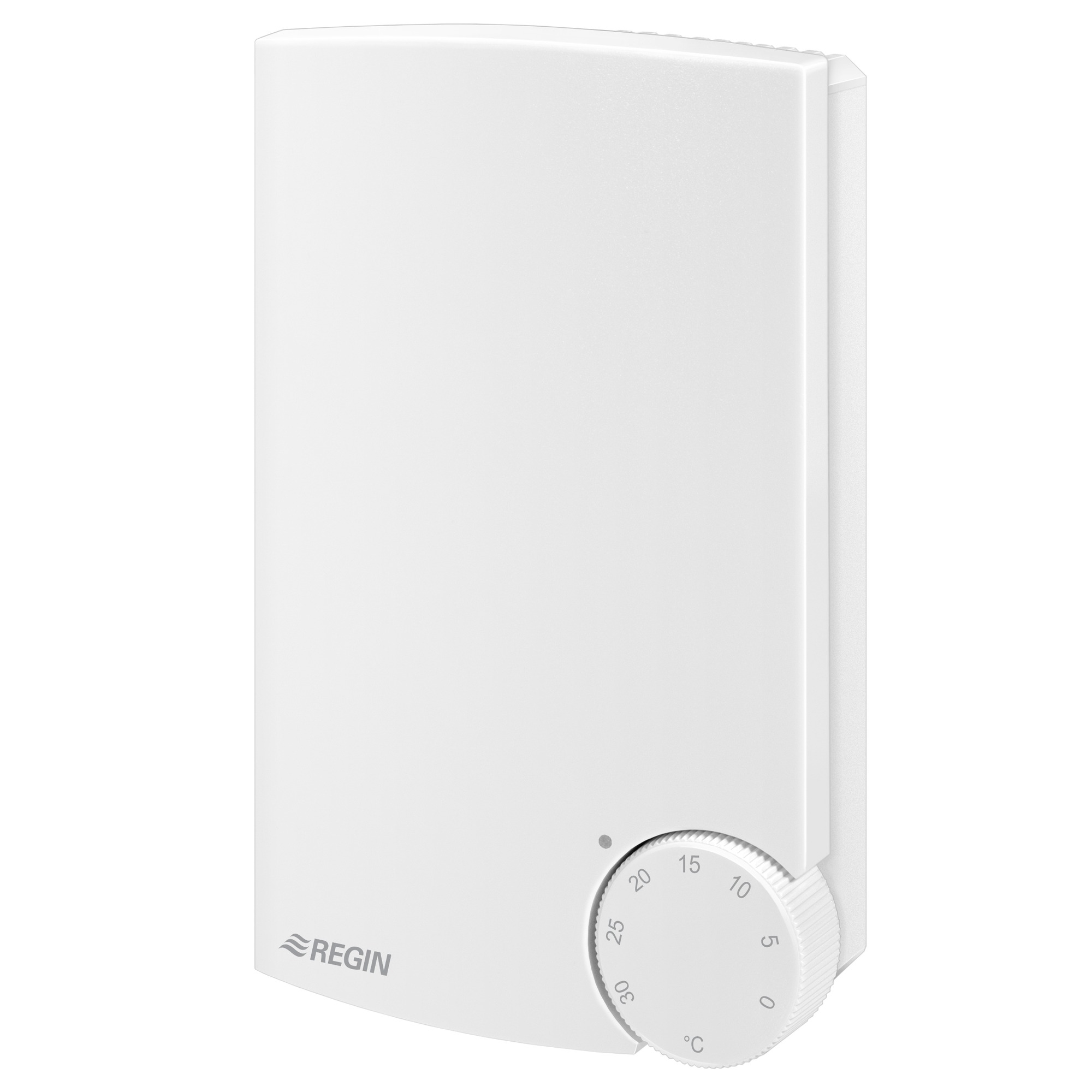

Gyártója a svédországi Regin. A gyártói cikkszáma PULSER-M.

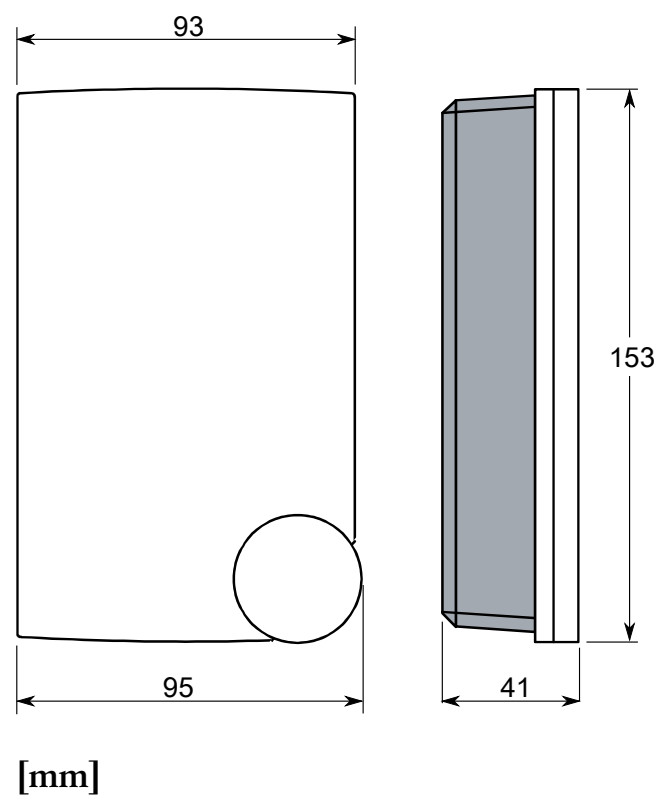

Méretek

A szabályzó szélessége 95 mm, magassága 153 mm, mélysége 41 mm.

Mire használhatja?

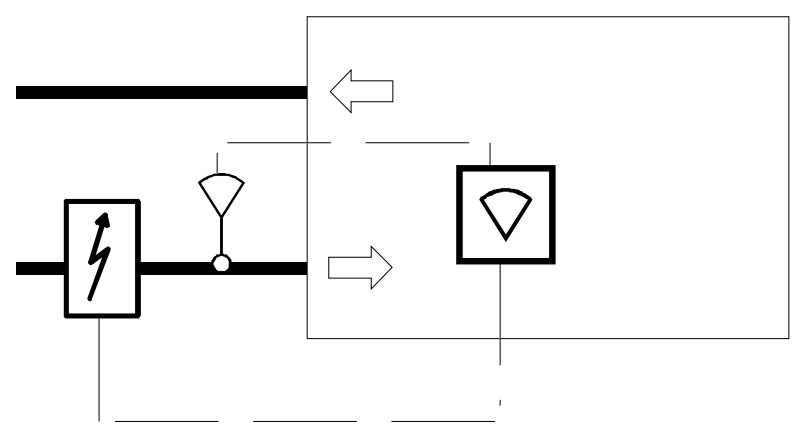

A képen egy helyiség látható, amelyet légcsatornába épített elektromos fűtő melegít. A helyiség hőmérsékletét a PULSER-M szabályozza. Ha a helyiség más hőforrástól is melegszik, a helyiségérzékelő jelére a szabályzó csökkenti a fűtést. A légcsatornában lévő érzékelő alulról korlátozza a befújt levegő hőmérsékletét, így nem lesz hideg huzat.

A befújt levegő korlátozása

Helyiségszabályozáskor a befújt levegő hőmérsékletét alulról vagy felülről is korlátozni lehet. Ehhez a befúvó légcsatornába érzékelőt kell tenni, és az M-M sorkapocsra kell kötni. A korlátozás módját a 3-as és a 4-es DIP-kapcsolóval lehet kiválasztani. A határhőmérsékletet az M-M sorkapocs melletti potenciométeren kell beállítani. Ha nem használja a korlátozást, a két kapcsoló alsó állásban legyen.

A felhasználás határai

A szabályzó csak elektromos fűtésre való. A működési elve miatt motor és világítás szabályozására nem alkalmas. Háromfázisú terhelést nem tud szabályozni.

Nagyobb fűtőkaloriferhez

Ha a fűtés teljesítménye nagyobb a szabályzó terhelhetőségénél, a terhelést meg lehet osztani. A megosztott terhelést a PULSER-ADD kiegészítő egységgel együtt szabályozza.

Beépítés és bekötés

Így kell a szabályzót felszerelni és bekötni.

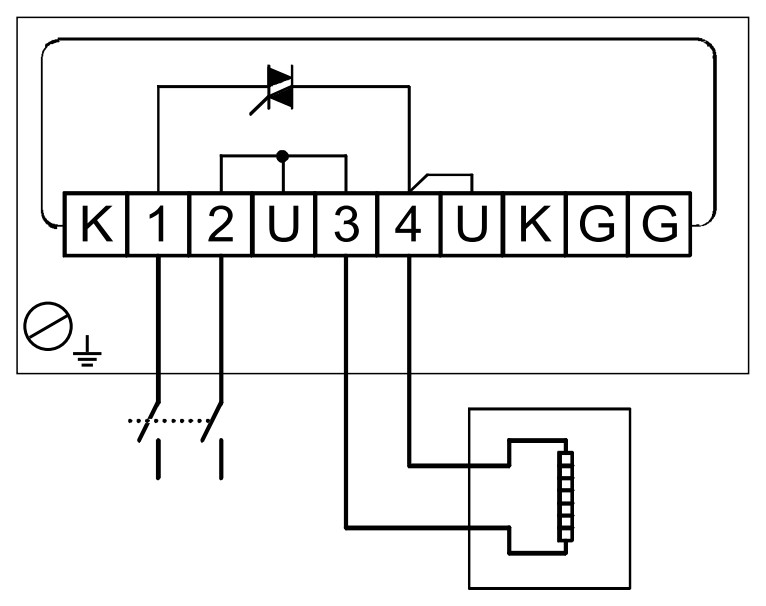

A szabályzót a tápellátás és az elektromos fűtés közé kell sorba kötni.

1. Vegye le az előlapot. A rögzítőcsavar az alapjel-állító gomb mögött van.
2. A szabályzót függőlegesen, a hűtőbordával felfelé kell a falra szerelni. A csavarfej átmérője legfeljebb 5,5 mm lehet.
3. Ha a beépített érzékelőt használja, a szabályzót nagyjából 1,5 méterrel a padló fölé szerelje. Olyan helyre kerüljön, ahol a hőmérséklet jellemző a helyiségre. A levegő szabadon áramoljon körülötte, ajtó vagy bútor ne akadályozza.
4. Az 1-es és a 2-es sorkapocs a tápfeszültségé, a 3-as és a 4-es a fűtésé. Az 1-es és a 2-es sorkapocs nem polaritásérzékeny. A védőföldet a csavaros sorkapocsra kell kötni.
5. A tápfeszültséget minden pólust bontó kapcsolón át kell bekötni. A kapcsoló érintkezőtávolsága legalább 3 mm legyen.
6. Üzembe helyezés előtt ellenőrizze a bekötést és az érzékelőválasztó kapcsolók állását. Mérje meg az ellenállást a 3-as és a 4-es sorkapocs között. Az ellenállás 230 V-on 14,4 és 230 Ω, 400 V-on 25 és 400 Ω között legyen.
7. Az alapjel-tartományt a gomb mögötti két gyűrűvel mechanikusan korlátozni lehet. A kék gyűrű az alsó, a piros a felső határt jelöli.

Biztonság és karbantartás

Ezekre ügyeljen a szereléskor és a használat közben.

• Szerelés vagy karbantartás előtt kapcsolja le a tápfeszültséget, mert az áramütés életveszélyes.
• A készüléket csak szakképzett szerelő szerelheti fel és tarthatja karban.
• A szerelésnek meg kell felelnie a helyi biztonsági előírásoknak.
• A hűtőborda és minden belső alkatrész hálózati feszültség alatt van. Feszültség alatt ne hagyja előlap nélkül a készüléket.
• Az érzékelők a nullához és a földhöz képest magas, 230 V-os vagy nagyobb feszültségen vannak. Bekötésükre ezért a hálózati szerelés szabályai vonatkoznak.
• A szabályzó teljes terhelésnél nagyjából 20 W hőt ad le. Ezt a hőt el kell tudni vezetni.
• Rendes üzemben nem igényel karbantartást.

Tartozékok a szabályzóhoz

A szabályzóhoz ezeket a légcsatornába építhető érzékelőket ajánljuk.
