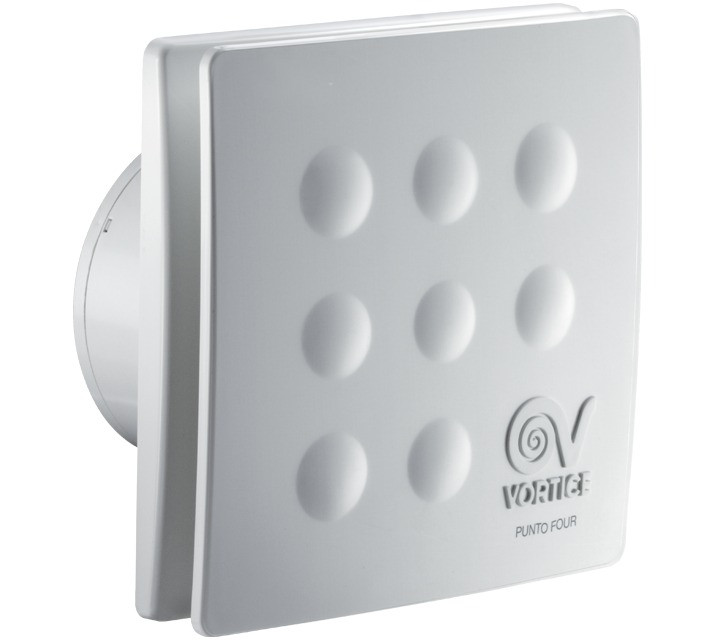

Vortice Punto MFO kisventilátor
21 700 Ft
A Vortice Punto MFO axiális kisventilátor három méretben, 90, 100 és 120 mm-es névleges átmérővel kapható, mindegyik alapváltozatban és állítható időkapcsolóval is. Kis és közepes méretű lakó- és üzlethelyiségekbe ajánljuk, ahonnan a levegő közvetlenül vagy rövid csövön át a szabadba vezethető. Szabadon fújva óránként 65-175 köbméter levegőt szállít, 3 m-ről mért hangnyomása 29,6-39,1 dB(A), mérettől függően.
Fürdőszobák, WC-k és más mellékhelyiségek szellőztetésére is alkalmas, mert IPX4 védettségű, vagyis fröccsenő víz ellen védett. A kifúvó csonkban visszacsapó szelep van, amely álló ventilátornál nem engedi vissza a levegőt és a szagokat. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Nem vásárolható!
Adatok
Légáramlás típusa:
Axiális
Elérhetőség:
Azonnal
Felszerelés módja:
Oldalfalra és plafonra is
Gyártó:
Vortice
Csapágytípus:
Siklócsapágyas
Zsalu:
Visszacsapószelep
Csőbedugható:
Nem
Védelem:
IPX4
Szín:
Fehér
Anyag:
Műanyagházas
Feszültség:
230
Fázisok száma:
1
Motor fajtája:
1 fázisú
Léghőmérséklet-tartomány (°C):
max. +50
Termékcsalád:
Vortice Punto Four
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Vortice Punto MFO fali axiális kisventilátor, hat változatban
A Vortice Punto MFO axiális kisventilátor három méretben, 90, 100 és 120 mm-es névleges átmérővel kapható, mindegyik alapváltozatban és állítható időkapcsolóval is. Kis és közepes méretű lakó- és üzlethelyiségekbe ajánljuk, ahonnan a levegő közvetlenül vagy rövid csövön át a szabadba vezethető. Fürdőszobába és WC-be is szerelhető.
A sorozat gyári neve Punto Four. A változatot a lenti táblázatból választhatja ki, minden sorban a változat oldalára mutató link áll.
További fürdőszobai és WC ventilátorokat a kategória oldalán talál.
Melyik változat kell Önnek?
Három méret, mindegyik időkapcsoló nélkül és időkapcsolóval.
| Változat | Időkapcsoló | Légszállítás szabadon fújva | Teljesítményfelvétel | Hangnyomás 3 m-en | Cikkszám |
|---|---|---|---|---|---|
| MFO 90/3,5 | nincs | 65 m³/h | 14 W | 29,6 dB(A) | 11143 |
| MFO 90/3,5 T | 3-20 perc, állítható | 65 m³/h | 14 W | 29,6 dB(A) | 11144 |
| MFO 100/4 | nincs | 85 m³/h | 15 W | 33,1 dB(A) | 11145 |
| MFO 100/4 T | 3-20 perc, állítható | 85 m³/h | 15 W | 33,1 dB(A) | 11146 |
| MFO 120/5 | nincs | 175 m³/h | 20 W | 39,1 dB(A) | 11147 |
| MFO 120/5 T | 3-20 perc, állítható | 175 m³/h | 20 W | 39,1 dB(A) | 11148 |
A méret a ventilátor névleges átmérője milliméterben: 90, 100 vagy 120 mm. A T jelű változatokban utánfutó időkapcsoló van, a többi adatuk megegyezik az azonos méretű alapváltozatéval. A táblázatban a szabadon fúvó ventilátor légszállítása áll, a cső ellenállása ezt csökkenti.
Miért ezt válassza?

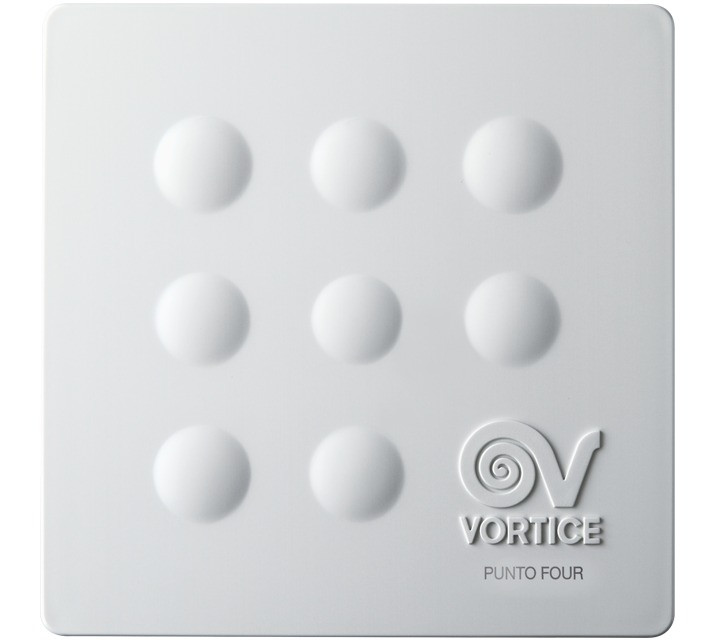

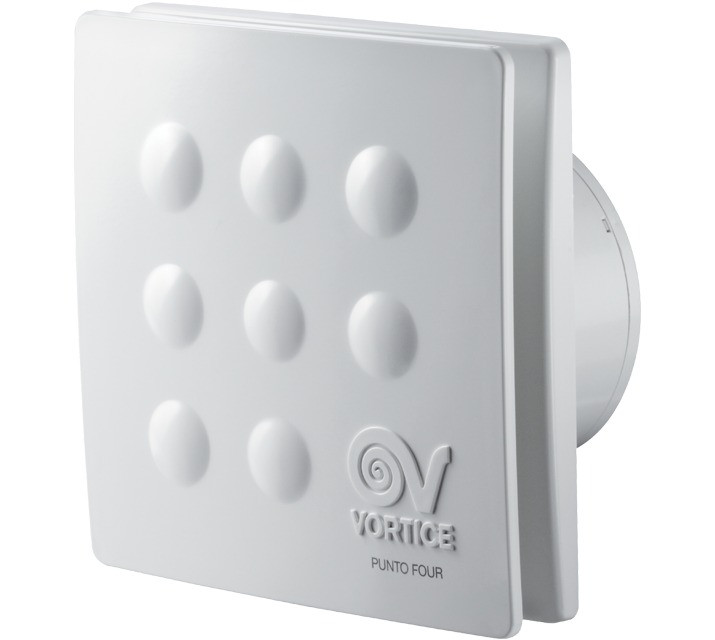

Sík előlap, rejtett falnyílás
A sík előlap eltakarja a falnyílást, így a ventilátor felszerelve alig feltűnő. Az előlap fehér, ütésálló, UV-álló ABS műanyag. Az előlap egy csavarral rögzül, ezért tisztításhoz könnyen levehető.

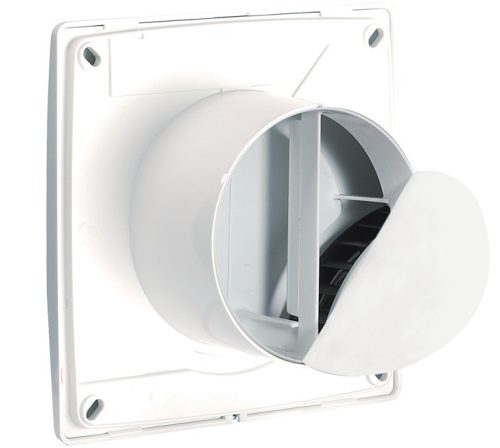

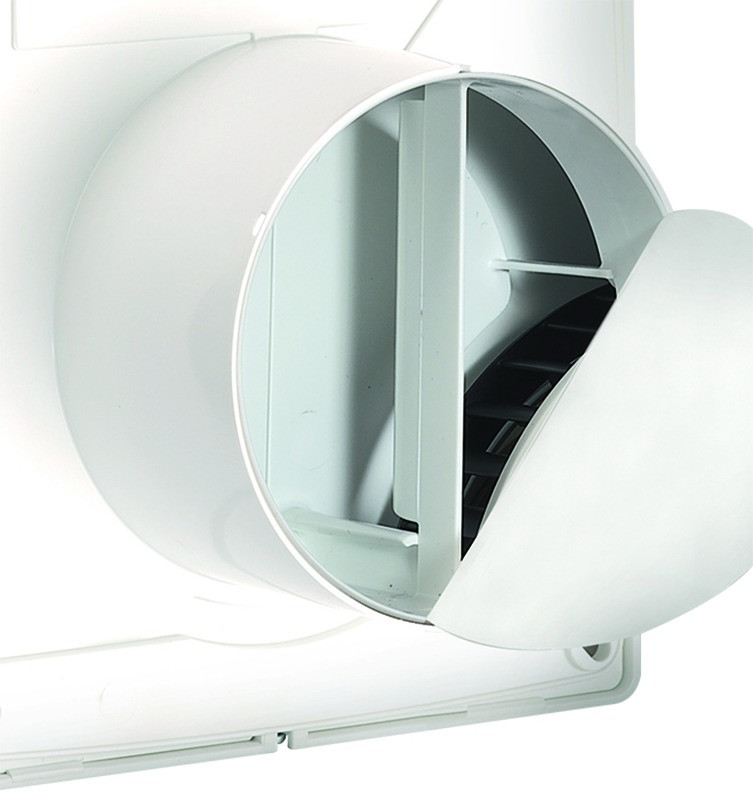

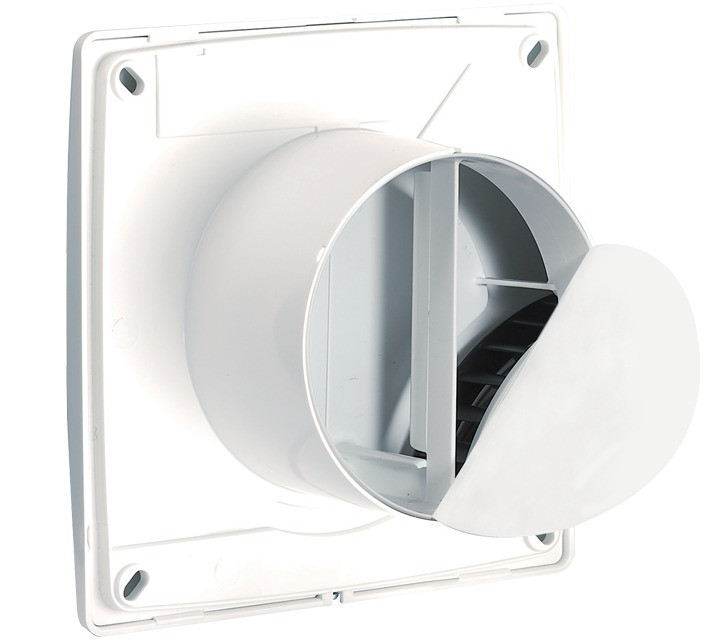

Visszacsapó szelep a kifúvó csonkban
A kifúvó csonkban visszacsapó szelep van, amely álló ventilátornál nem engedi vissza a levegőt és a szagokat. A járókerék szárnyprofilú lapátjai nagy teljesítményt adnak kis zaj mellett. A motor árnyékolt pólusú, hővédelemmel és önkenő siklócsapágyakkal készül.

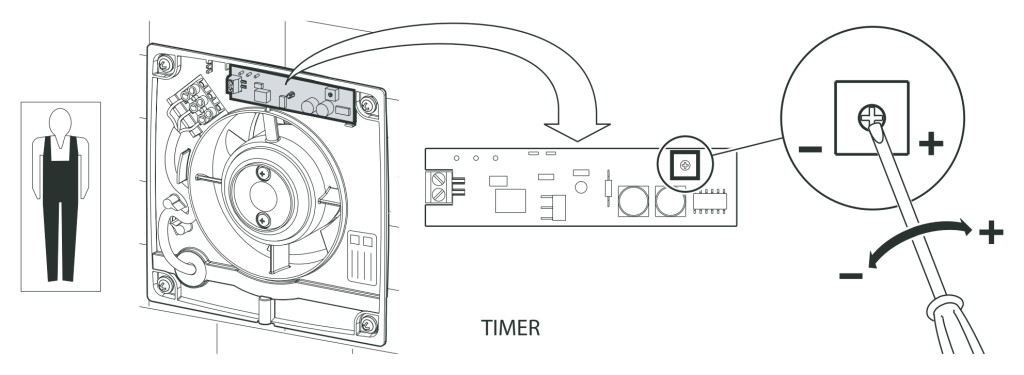

Alapváltozat vagy időrelés T
Az alapváltozat a fali kapcsolóval indul és áll le. A T változat a lámpával együtt indul, és lekapcsolás után még 3-20 percig jár. Az utánfutás idejét a panel trimmerén állíthatja be.

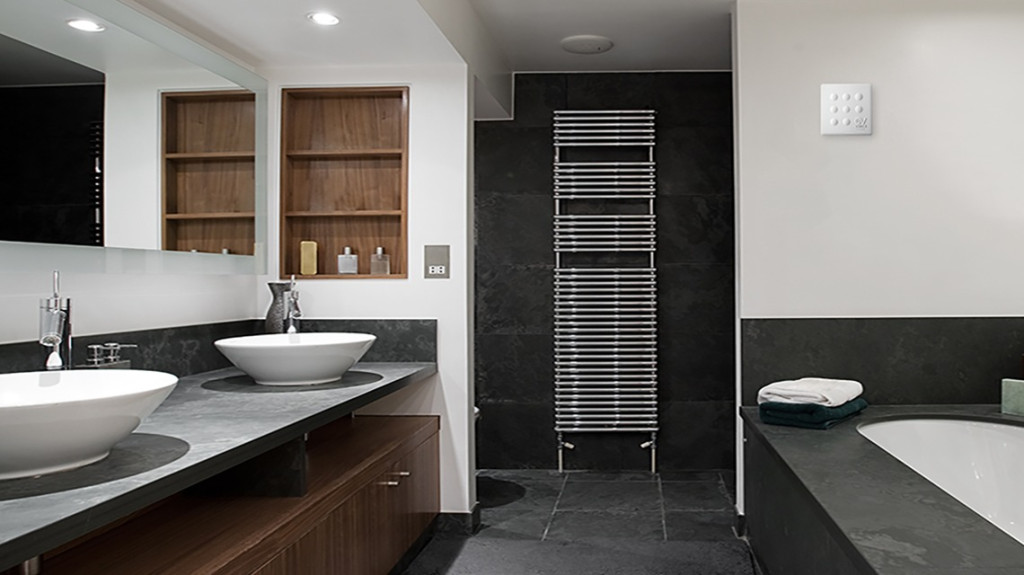

Fürdőszobába és WC-be
Fürdőszobák, WC-k és más mellékhelyiségek szellőztetésére is alkalmas, mert IPX4 védettségű, vagyis fröccsenő víz ellen védett. Érintésvédelmi osztálya II., ezért nem kell földelni. A beszívott levegő legfeljebb 50 °C-os lehet.
Rövid csonk, kis beépítési mélység
A kifúvó csonk rövid, ezért közvetlenül mögé 90°-os ív is csatlakozhat. A levegőt közvetlenül a szabadba vagy legfeljebb 400 mm hosszú csövön át kell kivezetni, mert hosszabb vagy nagy ellenállású csőben a teljesítmény csökken.

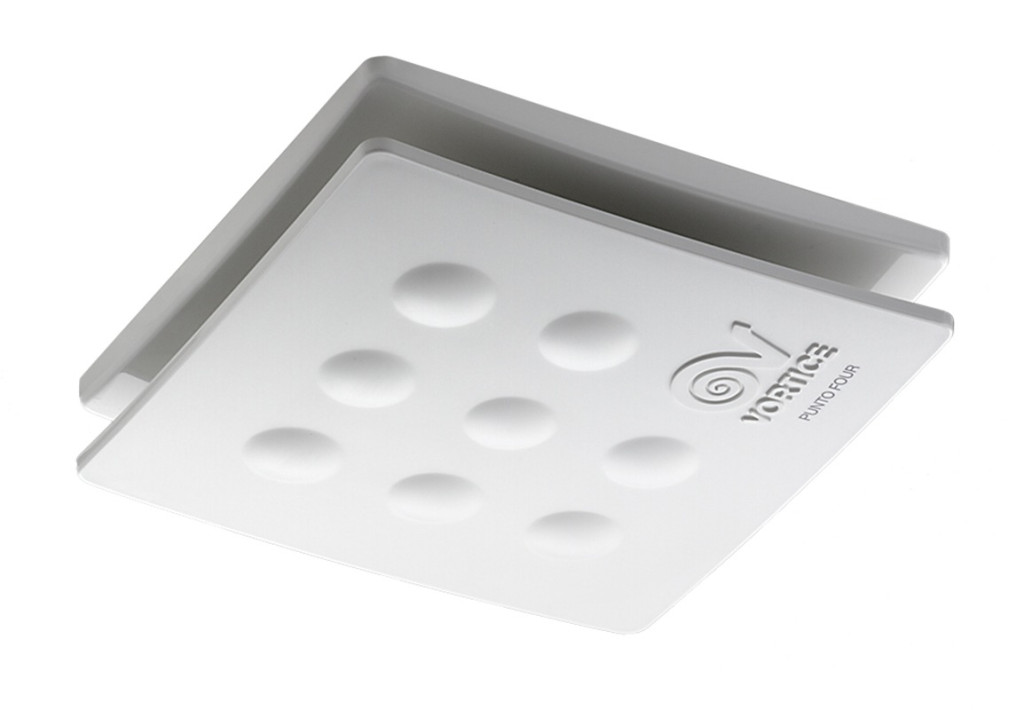

Falra és mennyezetre
Falra, mennyezetre és álmennyezetbe is szerelhető. Mennyezetre csak a külön rendelhető Vortice SF készlet tömítésével szerelje, mert csak így marad meg az IPX4 védettség. A 90-es és 100-as mérethez az SF 90-100 (22162), a 120-ashoz az SF 120 (22163) készlet való.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Típus | Vortice Punto MFO 90/3,5, 100/4, 120/5, mindegyik T változattal is (cikkszám 11143-11148) |
| Légszállítás szabadon fújva | 65-175 m³/h, mérettől függően |
| Teljesítményfelvétel | 14-20 W, mérettől függően |
| Hangnyomás | 29,6-39,1 dB(A), 3 m-ről mérve |
| Tápfeszültség | 220-240 V, 50 Hz, egyfázisú |
| Motor | árnyékolt pólusú, hővédelemmel, önkenő siklócsapággyal |
| Járókerék | axiális, szárnyprofilú lapátokkal |
| Előlap | fehér, ütésálló, UV-álló ABS műanyag |
| Visszacsapó szelep | a kifúvó csonkban |
| Védettség | IPX4 |
| Érintésvédelmi osztály | II. (földelés nem kell) |
| Környezeti hőmérséklet folyamatos üzemben | legfeljebb 50 °C |
| Felszerelés | fal, mennyezet (SF készlettel), álmennyezet |
Az ErP-rendelet (1254/2014/EU) szerinti adatokat az angol katalógusoldalak ErP-táblázatában találja. Gyártója az olaszországi Vortice.

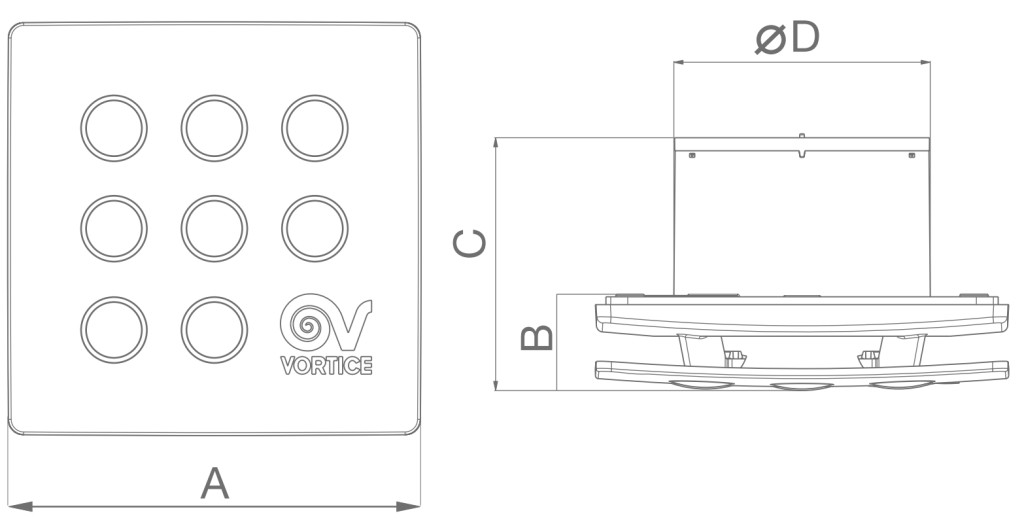

Méretek
A betűjelek a gyári rajz szerint, méretek milliméterben.
- A: az előlap szélessége.
- B: ennyire áll ki a ventilátor a falsíkból, a talplemez hátától az előlap elejéig.
- C: a teljes mélység a kifúvó csonk végétől az előlap elejéig.
- ØD: a kifúvó csonk külső átmérője.
| Méret | A | B | C | ØD | Falnyílás Ø | Furatok osztása |
|---|---|---|---|---|---|---|
| MFO 90/3,5 | 158 | 37 | 97 | 92,4 | 95 | 133 |
| MFO 100/4 | 158 | 37 | 97 | 98,4 | 102 | 133 |
| MFO 120/5 | 178 | 42,3 | 114 | 118,9 | 122 | 153 |
A falnyílás és a rögzítőfuratok méretét a beépítésnél, ábrával is megtalálja.
Jelleggörbe
Nyomás és teljesítményfelvétel a légszállítás függvényében.
Minden méret jelleggörbéjét a saját oldalán és a katalógusoldalon találja.
Beépítés és bekötés
Elhelyezés, falnyílás, szerelés és villamos bekötés.
Beépítés
- A ventilátort a padlótól 2,3 méternél magasabbra kell szerelni.
- Ha a ventilátor a fal és a csempeburkolat határára kerül, a szintkülönbséget távtartóval kell kiegyenlíteni.
- A kifúvó oldalon a járókerék nem lehet kézzel elérhető, ha mégis az, védőrácsot kell felszerelni.
- A helyiségbe elegendő friss levegőnek kell bejutnia.
- Ha ugyanott nyílt égésterű gázkészülék vagy más tüzelőberendezés működik, a légutánpótlásnak mindegyikhez elegendőnek kell lennie, és meg kell akadályozni, hogy a füstgáz visszaáramoljon a helyiségbe.
Falnyílás és rögzítés
A falnyílás átmérőjét és a négy rögzítőfurat osztását az ábrák és a mérettáblázat mutatja.
A szerelés lépései
- Vegye le az előlapot: alul csavarja ki a rögzítőcsavart, és billentse előre.
- Készítse el a falnyílást a mérettáblázat szerint.
- Jelölje be a négy furatot, fúrja ki 6 mm-es fúróval, és tegye be a tipliket.
- Vezesse be a tápkábelt, és csavarozza a ventilátort a falhoz.
- Kösse be a bekötési rajz szerint, a vezeték csupaszolt vége legfeljebb 8 mm legyen.
- Tegye vissza az előlapot, és kapcsolja vissza a feszültséget.
Villamos bekötés
- A szerelést és a bekötést csak villamos szakember végezheti.
- A hálózatra legalább 3 mm-es érintkezőnyílású, mindenpólusú kapcsolón át kell kötni, amely a III. túlfeszültség-kategória feltételei mellett is teljesen bontja az áramkört.
- A tápfeszültségnek egyeznie kell a ventilátor adattábláján megadottal.
- Az alapváltozat két kapcsa N1 és L2, a T változaton a 3-as kapocsra a lámpakapcsolóról jövő vezeték kerül.
Karbantartás
Tisztítás feszültségmentes állapotban.
- Tisztítás előtt kapcsolja le a főkapcsolót vagy a kismegszakítót.
- Az előlapot és a nyílásokat puha ecsettel portalanítsa.
- Az előlapot ne merítse vízbe.
- Ha a tisztításhoz a ventilátort szét kell szerelni, ezt szakemberre kell bízni.
- Ha a ventilátor leesett vagy erős ütés érte, használat előtt szakemberrel ellenőriztesse.
Mire nem való?
A felhasználás határai.
- Kültérre nem szerelhető, eső és napsütés nem érheti.
- A szállított levegő nem tartalmazhat zsírt, kormot, vegyszert, maró, robbanó vagy gyúlékony anyagot.
- Gyúlékony gőzök, például alkohol, rovarirtó vagy benzin közelében nem használható.
- Melegvíz-készülék vagy fűtőberendezés vezérlésére nem való, és meleg levegős füstcsatornába nem fújhat.
- A szívó- és a kifúvónyílást ne takarja el.
Gyári dokumentumok
A használati útmutató magyar fejezetében a biztonsági előírásokat, az ábrákon a beépítést, a bekötést és a tisztítást, az angol katalógusoldalakon a műszaki adatokat, a jelleggörbéket és a tartozékokat találja.
Tartozékok a szereléshez
Gravitációs zsalu, esővédő rács, PVC cső és aluszalag a webáruházból; a méret kiválasztásában munkatársaink segítenek.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
A 90-es mérethez 95 mm, a 100-ashoz 102 mm, a 120-ashoz 122 mm átmérőjű nyílás kell.
Legfeljebb 400 mm hosszú csőre, vagy közvetlenül a szabadba fújhat. A választásban munkatársaink segítenek.
Igen, de csak a Vortice SF mennyezeti készlet tömítésével, amely nem része a csomagnak.
A T változatban utánfutó időkapcsoló van, a lámpával együtt indul, és utána 3-20 percig jár.
Az alapváltozatoké igen, a Vortice C 1.5 elektronikus szabályozóval.
Nem, kettős szigetelésű.
Szabad térben, 3 m-ről mérve 29,6 és 39,1 dB(A) között, mérettől függően.
Igen, például a Vortice MICRO 100 radiális ventilátor.
