Wernig Silent U 60 / A 60 motor
21
83 000 Ft
65 000 Ft
Wernig Silent U 60 / A 60 motor
21
21
83 000 Ft
65 000 Ft
Megtakarítás
18 000 Ft
A Wernig Silent U 60 / A 60 motor elhasználódott vagy meghibásodott Wernig Silent vakolat alatti és falon kívüli ventilátorok felújítására való: a motor, a radiális járókerék és a spirálház egyben, kondenzátorral. 230 voltról működik, 40 wattot vesz fel, és a gyártó 76 köbméter óránkénti elszívási légszállítással számol vele fürdőszobák, WC-k és konyhák szellőztetésénél.
Beépített termokontakt védi a motort, a ventilátorbetét ütésálló polikarbonátból készül, a védettsége IPX5, II. érintésvédelmi osztályú. A beépítődoboz és az előlap a falban marad, csak a motor cserélődik. A beépítésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Adatok
Légáramlás típusa:
Radiális
Elérhetőség:
Azonnal
Csőátmérő:
80
Kényelmi funkció:
Alap
Felszerelés módja:
Oldalfalra és plafonra is
Zajszint:
Halk
Max. Légszállítás :
76 m3/h
Gyártó:
Wernig
Sebességfokozatok:
Egysebességes
Zsalu:
Nincs
Csőbedugható:
Nem
Védelem:
IPX5
Szín:
Fekete
Anyag:
Műanyagházas
Max. áramfelvétel:
0,17 A
Teljesítményfelvétel:
40 W
Névleges fordulatszám (ford/perc):
1 700
Gyártói cikkszám:
061002000
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Csere motor a Wernig Silent U 60 és A 60 ventilátorokhoz
A Wernig Silent U 60 / A 60 motor a radiális járókerékkel és a spirálházzal egybeépítve érkezik, ezért elhasználódott vagy meghibásodott Wernig Silent ventilátorok felújítására való. A meglévő beépítődoboz és az előlap a falban marad, csak a motor cserélődik. A gyártó ezt a sorozatot halk járású (Leiseläufer) ventilátorként hozta forgalomba.
A motor 230 voltról működik, 40 wattot vesz fel, és a gyári katalógus szerint 76 köbméter óránkénti elszívási légszállítással számol a méretezés. A gyártó szerint fürdőszobák, WC-k, konyhák és tárolóhelyiségek elszívására való, közös gyűjtővezetékre kötve is.

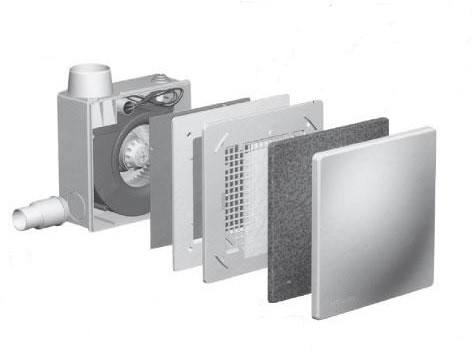

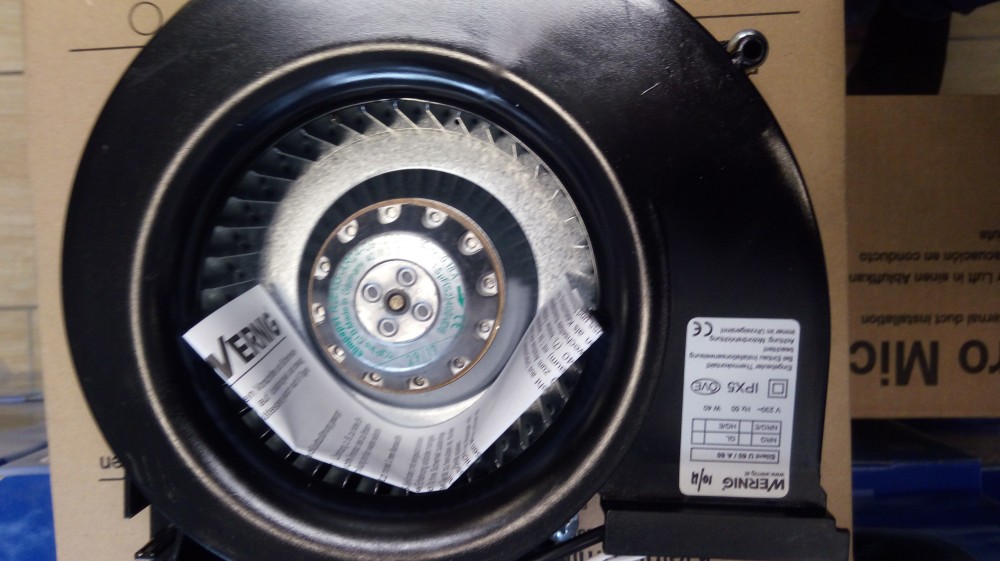

Figyelem: a fenti robbantott ábra csak illusztráció, hogy lássa, mibe való a motor — a teljes ventilátort mutatja. A termék maga csak a motor: a beépítődoboz, az előlap és a szűrő nem tartozéka. A következő két fotó már a valódi darabot mutatja.
Melyik ventilátorba való?
A gyári adattábla és a gyártói dokumentáció szerint.
| Ebbe való | Mit jelent |
|---|---|
| Wernig Silent U 60 | Vakolat alatti (süllyesztett) kivitel — a beépítődoboz a falban van |
| Wernig Silent A 60 | Falon kívüli kivitel — a ház a fal síkján kívül ül |
| Wernig UPL-20 | A korábbi típus: ez a motor annak az utódja |
A típusjelölés magán a motoron, a fehér gyári címkén szerepel: Silent U 60 / A 60. Ha a régi egységet kiveszi, ezt a címkét a spirálház oldalán találja — ugyanez olvasható a termékfotóinkon is.
A Wernig ugyanebben a méretben gyártott egy másik sorozatot is, a Silent SX-et, annak 98 milliméteres a beépítési mélysége a Silent U 60 85 millimétere helyett. A kettő motorja nem cserélhető egymással.
Ha nem csak a motor ment tönkre, hanem a ház is sérült, akkor teljes gépre van szükség: ilyenkor a radiális fürdőszobai ventilátorok között találja a mai kínálatot.
Műszaki adatok
A Johann Wernig KG gyári katalógusa és a termék saját adattáblája alapján.
| Műszaki adat | Wernig Silent U 60 / A 60 motor |
|---|---|
| Típus | Silent U 60 / A 60 motor |
| Gyártói cikkszám | 061002000 |
| Feszültség | 230 V~, 50 Hz |
| Teljesítményfelvétel | 40 W |
| Áramfelvétel | 0,17 A |
| Névleges fordulatszám | 1700 ford/perc |
| Méretezési elszívási légszállítás | 76 m³/h |
| Hangnyomásszint | 42 dB(A) |
| Légáramlás típusa | Radiális |
| Fokozatok száma | Egy fokozat |
| Védettség | IPX5 (sugárvíz ellen védett) |
| Érintésvédelmi osztály | II. — védővezető nem szükséges |
| Motor | Külsőforgórészű kondenzátormotor, beépített termokontakttal |
| Ventilátorbetét anyaga | Ütésálló polikarbonát (Lexan®), 220 °C-ig hőálló |
| Max. közeghőmérséklet | 40 °C |
| Forgásirány | Az óramutató járásával egyező |
| Elszívócsonk a házon | Ø 75/80 mm, felül vagy hátul |
| Bevizsgálás | ÖVE, valamint ÖNORM M 7637 szerint (MA 39, Bécs) |
| Gyártó | Johann Wernig KG, Ausztria |
A gyártó a 42 dB(A) hangnyomásszintet mérési távolság megadása nélkül közli, ezért ezt a számot távolsághoz kötött értékként nem tüntetjük fel. A 76 köbméter óránkénti érték a gyári méretezési elszívási légszállítás, amelyet a gyártó az ÖNORM M 7637 szerint ad meg a beépített, komplett ventilátorra.
Gyári adatlap
A Johann Wernig KG saját katalógusának a Silent U-60 sorozatot leíró két oldala. Tartalmazza a teljes műszaki adatsort, a nyomás-légszállítás jelleggörbét, a méretrajzot a felül és a hátul kivezetett kivitelhez, valamint a beépítési változatokat. A méretek milliméterben értendők, a dokumentum német nyelvű.
A gyári adatlap letöltése
Beépített termokontakt védi a motort
A gyári címke külön kiemeli: a motorba termokontakt van építve, amely túlmelegedés esetén lekapcsolja a gépet. A címkén olvasható az is, hogy a motor forgásiránya mindig az óramutató járásával egyező.
Ugyanezen a címkén szerepel a típusjelölés és a 40 wattos teljesítményfelvétel — erről tudja ellenőrizni, hogy a régi egysége ugyanez a típus-e.
Radiális járókerék, ütésálló műanyag spirálházban
A járókerék radiális elrendezésű és a gyártó szerint elektronikusan kiegyensúlyozott. A spirálház és az alaplap ütésálló polikarbonátból (Lexan) készül, amely 220 fokig hőálló.
A radiális elrendezés azért fontos, mert ezek a gépek közös gyűjtővezetékbe, hosszabb csővezetékre dolgoznak, ahol nagyobb ellenállást kell legyőzni.
Amit a gyártó kimond róla
- IPX5, sugárvíz ellen védett. A gyártó szerint II. érintésvédelmi osztályú, védővezető nem szükséges hozzá, és alkalmas a zuhany, illetve a kád védőterébe való beépítésre.
- Kondenzátorral együtt érkezik. A motor dugaszkészen bekötött kivitelű, a működéshez szükséges kondenzátor a tartozéka.
- ÖVE-vizsgált, ÖNORM M 7637 szerint bevizsgálva a bécsi hatósági vizsgálóintézetben (MA 39).
- Ez az alapkivitel. A gyári címkén az NRG (utánfutó relé), a GL (kétfokozatú) és a HG/E (higrosztátos) négyzetek jelöletlenek, tehát egyfokozatú, időrelé és páraérzékelő nélküli egységről van szó.
Tartozékok ehhez a termékhez
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Wernig Silent alkatrészeivel évek óta foglalkozunk. A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Csak a motort, a rászerelt radiális járókerékkel, a spirálházzal és a kondenzátorral. A beépítődoboz, az előlap és a szűrő nem tartozéka. A termék első fotója a teljes ventilátor robbantott ábrája — az csak azt mutatja meg, hova kerül a motor.
A Wernig Silent U 60 (vakolat alatti) és Silent A 60 (falon kívüli) ventilátorokba — ez a két típusjelölés olvasható magán a motor gyári címkéjén. A gyártói dokumentáció szerint a korábbi UPL-20 típus utódja is ez az egység.
A régi motor oldalán ugyanilyen fehér gyári címke van. Ha azon a Silent U 60 / A 60 felirat szerepel, akkor ez az egység a párja. Ha a címkén Silent SX áll, az a gyártó másik sorozata, amelynek más a beépítési mélysége — abba ez nem való.
Egyfokozatú, időrelé és páraérzékelő nélküli alapkivitel. A gyári címkén az NRG, a GL és a HG/E jelölőnégyzetek üresek, ezek jelölnék az utánfutó relés, a kétfokozatú és a higrosztátos kiviteleket. Utánfutó relé külön is kapható nálunk, a Wernig NRG időkapcsoló.
A gyári adat 40 watt teljesítményfelvétel és 0,17 amper áramfelvétel 230 voltos hálózaton, 1700-as percenkénti fordulatszám mellett. A gyártó a beépített, komplett ventilátorra 76 köbméter óránkénti méretezési elszívási légszállítást ad meg az ÖNORM M 7637 szerint.
A gyártó szerint igen: a motor IPX5 védettségű, tehát sugárvíz ellen védett, II. érintésvédelmi osztályú, és a gyári dokumentáció kimondja, hogy alkalmas a zuhany és a kád védőterébe való beépítésre. A beépítésnél a gyártó szerelési utasítását kell követni.
