VENTS QUIET STYLE - Elegant, modern, superleise
58 €

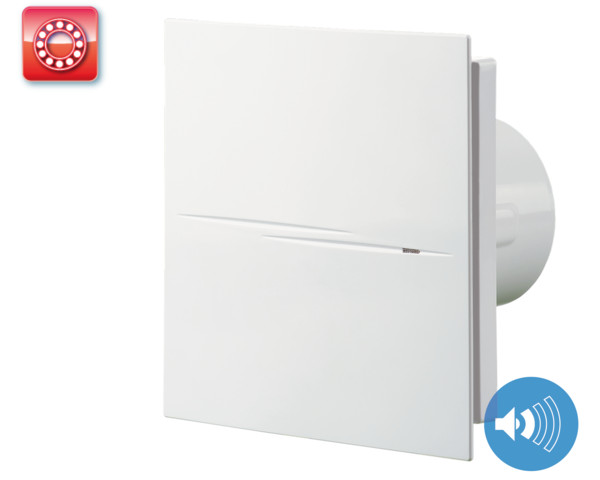

Der VENTS Quiet-Style 100 Badlüfter ist ein leiser, kugelgelagerter Ventilator – die quadratische Frontabdeckung ist weiß und misst 200 Millimeter – mit drei Steuerungen: Grundausführung, mit Nachlaufschalter (T) und mit Feuchtigkeitssensor (TH). Er kann pro Stunde 90 Kubikmeter Luft bei Rohrdurchmesser 100 abführen, was für ein durchschnittliches Badezimmer oder WC ausreicht, und aus 3 Metern Entfernung sind von ihm 26 dB(A) zu hören.
Der kugelgelagerte Motor sitzt auf Schwingungsdämpfern, nimmt 7,5 Watt auf und verfügt über einen Überhitzungsschutz. Im Stutzen schließt eine Rückschlagklappe das Rohr, die Schutzart ist IP45, und er eignet sich für Wand- und Deckenmontage. Wählen Sie die Steuerung mit den Schaltflächen oben. Bei der Montage und der Auswahl des Zubehörs helfen Ihnen unsere fachkundigen Mitarbeiter.
Rohrdurchmesser
Rohrdurchmesser:
Komfortfunktionen
Komfortfunktionen:
Nicht verfügbar für den Kauf!
Daten
Luftstromtyp:
Axial
Verfügbarkeit:
Sofort lieferbar
Rohrdurchmesser:
100
Montagemethode:
Wand- und Deckenmontage
Geräuschpegel:
Sehr leise
Hersteller:
Vents
Lagertyp:
Kugellager
Geschwindigkeitsstufen:
Einstufig
Lamelle:
Rückschlagklappe
Rohr einsteckbar:
Nein
Schutz:
IP45
Farbe:
Weiß
Material:
Kunststoffgehäuse
Max. Druck:
27 Pa
Spannung:
230
Anzahl der Stufen:
1
Max. Stromaufnahme:
0,05 A
Gewicht:
0,66
Leistungsaufnahme:
7,5 W
Nenndrehzahl (min⁻¹):
2 165
Lufttemperaturbereich (°C):
+1 … +40
Produktfamilie:
Vents Quiet-Style
Länge (mm):
130
Breite (mm):
200
Höhe (mm):
200
Schalldruck in 3 m (dB(A)):
26
Schallleistung (LWA, dB):
46
Gewicht:
660 g/Stk
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Details
Leiser, dekorativer Badlüfter
Der VENTS Quiet-Style 100 Badlüfter gibt es in drei Varianten: in der Grundausführung, mit Nachlaufschalter (VENTS Quiet-Style 100 T) und mit Feuchtigkeitssensor (VENTS Quiet-Style 100 TH). Alle drei sind derselbe leise, kugelgelagerte Ventilator, nur ihre Steuerung ist unterschiedlich.
Er kann bei einem Rohrdurchmesser von 100 mm 90 Kubikmeter Luft pro Stunde abführen, was für die Entlüftung eines durchschnittlichen Badezimmers, WCs oder einer kleineren Küche ausreicht. Der Motor sitzt auf Schwingungsdämpfern, aus 3 Metern Entfernung sind von ihm 26 dB(A) zu hören, und er nimmt nur 7,5 Watt auf. In seinem Stutzen befindet sich eine Rückschlagklappe.
Welche Variante brauchen Sie?
Ein Klick auf den Namen öffnet das Produkt
| Grundausführung | T — Nachlaufschalter | TH — Feuchtigkeitssensor und Nachlaufschalter | |
|---|---|---|---|
| Produkt | VENTS Quiet-Style 100 | VENTS Quiet-Style 100 T | VENTS Quiet-Style 100 TH |
| Wann er anläuft | Zusammen mit dem Lichtschalter oder einem externen Schalter | Zusammen mit dem Lichtschalter | Selbsttätig, wenn die Luftfeuchtigkeit über den Sollwert steigt — oder mit dem Lichtschalter |
| Wann er abschaltet | Zusammen mit dem Schalter | 2–30 Minuten nach dem Ausschalten (einstellbar) | 2–30 Minuten, nachdem die Feuchtigkeit unter den Sollwert gefallen ist (einstellbar) |
| Feuchte-Sollwert | — | — | 60–90% relative Luftfeuchtigkeit, einstellbar |
| Drehzahlregler | Anschließbar | Nicht anschließbar | Nicht anschließbar |
In allen drei Varianten arbeitet derselbe Ventilator mit demselben Volumenstrom und derselben Geräuschentwicklung — nur die Steuerung ist anders. Die Grundausführung wird vom Schalter ein- und ausgeschaltet, die Variante mit Nachlaufschalter läuft nach dem Ausschalten des Lichts noch weiter, und die Variante mit Feuchtigkeitssensor läuft nach dem Duschen auch von selbst an.
Technische Daten
Laut Datenblatt von Vents — alle drei Varianten
| Quiet-Style 100 | Quiet-Style 100 T | Quiet-Style 100 TH | ||
|---|---|---|---|---|
| Modell | Quiet-Style 100 | Quiet-Style 100 T | Quiet-Style 100 TH | |
| Steuerung | Externer Schalter | Integrierter Nachlaufschalter, Nachlaufzeit 2–30 Minuten | Feuchtigkeitssensor 60–90% + Nachlaufschalter 2–30 Minuten | |
| Maximaler Volumenstrom | m³/h | 90 | ||
| Maximaler Druck (laut Kennlinie) | Pa | ca. 27 | ||
| Leistungsaufnahme | W | 7,5 | ||
| Stromaufnahme | A | 0,05 | ||
| Drehzahl | min⁻¹ | 2165 | ||
| Schalldruckpegel bei 3 m, im Freifeld | dB(A) | 26 | ||
| Schallleistung (LWA) | dB(A) | 46 | ||
| Spezifische Leistungsaufnahme (SPI) | W/(m³/h) | 0,083 | ||
| Stutzengröße | mm | 100 (Außendurchmesser des Stutzens 99) | ||
| Spannung / Frequenz | V / Hz | 220–240 / 50 | ||
| Motor | Einstufig, kugelgelagert, mit Überhitzungsschutz | |||
| Rückschlagklappe | Integriert | |||
| Schutzart | IP45 | |||
| Schutzklasse | II — erfordert keine Erdung | |||
| Umgebungstemperatur | °C | +1 … +40 | ||
| Gehäuse und Laufrad | UV-beständiger Kunststoff, weiß | |||
| Frontabdeckung / Gesamttiefe | mm | 200 × 200 / 130 | ||
| Gewicht | kg | 0,66 | ||
Die technischen Daten der drei Varianten sind bis auf die Steuerung identisch. Den Schalldruckpegel hat der Hersteller im Freifeld in 3 Metern Abstand gemessen. Der maximale Druck ist ein von der Kennlinie des Herstellers abgelesener Wert.
Kennlinie
Aus dem Datenblatt von Vents
Die Kurve zeigt, wie viel Luft der Ventilator gegen den Widerstand der Rohrleitung fördert. Frei ausblasend sind es 90 Kubikmeter pro Stunde, bei 10 Pascal Widerstand etwa 75, bei 20 Pascal etwa 53 Kubikmeter. Sein maximaler Druck beträgt ca. 27 Pascal.
Herstellerdatenblatt und Bedienungsanleitung
Das englischsprachige Datenblatt von Vents enthält die technischen Daten, die Kennlinie und die Maßzeichnung. Die Betriebsanleitung geben Sie dem Elektriker: Darin stehen die Anschlussschemata und auch, wie der Nachlaufschalter und der Feuchtigkeitssensor eingestellt werden.
Abmessungen
Laut Maßzeichnung des Herstellers, in Millimetern
Die Frontabdeckung ist ein Quadrat von 200 × 200 Millimetern und steht 49 Millimeter von der Wand ab. Der Außendurchmesser des Stutzens beträgt 99 Millimeter, seine Länge 81 Millimeter, sodass die Gesamttiefe des Ventilators 130 Millimeter beträgt. Die drei Varianten sind gleich groß.
Warum empfehlen wir es?
Dekorative, quadratische Frontabdeckung

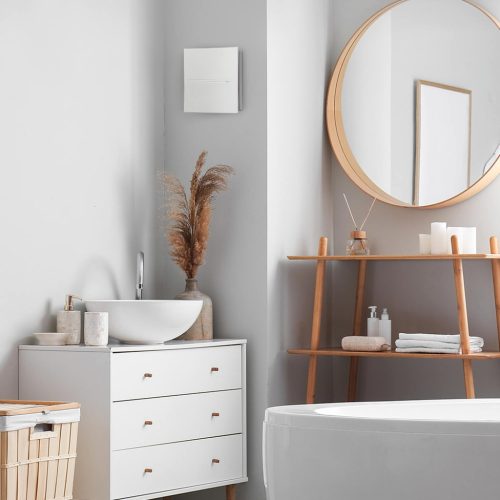

Der Quiet-Style ist das dekorative Mitglied der leisen Quiet-Serie von Vents: mit der glatten, weißen 200-Millimeter-Frontabdeckung. Der Hersteller empfiehlt ihn für Bad, Duschraum, Küche und andere Wohnräume. Gehäuse, Laufrad und Frontabdeckung bestehen aus UV-beständigem Kunststoff.
- Kugellager für 40 000 Betriebsstunden. Laut Hersteller enthalten die Lager so viel Schmierfett, dass es für 40 000 Stunden Dauerbetrieb reicht, wartungsfrei.
- Der Motor sitzt auf Schwingungsdämpfern. Laut Hersteller nehmen die Dämpfer die Schwingungen des Motors auf; aus 3 Metern Entfernung sind von ihm 26 dB(A) zu hören.
- 7,5-Watt-Motor. Mit dieser Leistung bewegt er 90 Kubikmeter Luft pro Stunde und verfügt über einen Überhitzungsschutz.
- Rückschlagklappe im Stutzen. Wenn der Ventilator steht, hält die Klappe das Rohr geschlossen: Kalte Luft strömt nicht zurück.

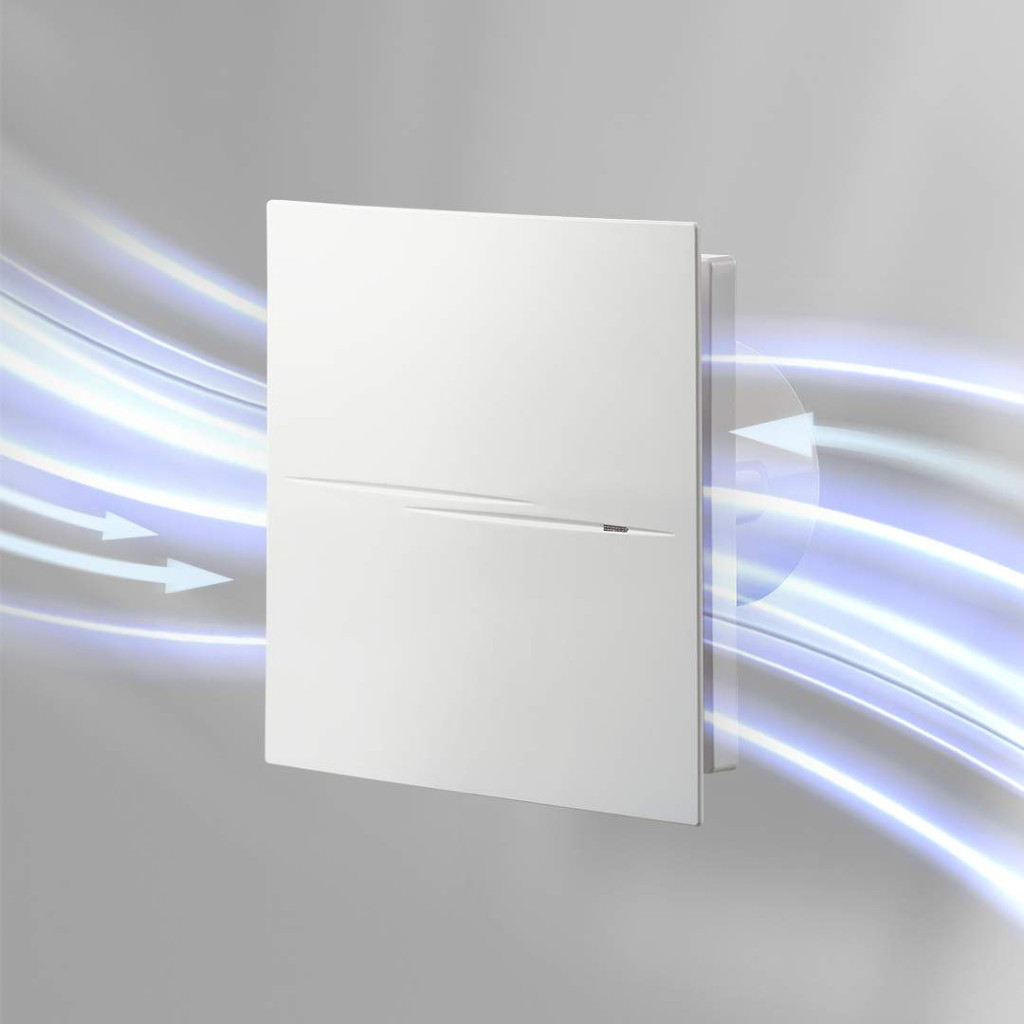

- Leitschaufeln im Ausblasstutzen. Sie vermindern die Luftturbulenz, dadurch steigt der Druck und der Betrieb wird leiser.
- Schutzart IP45, dicht abgedeckte Elektronik. Die elektronischen Bauteile sind durch dichte Abdeckungen geschützt; der Ventilator ist im montierten Zustand gegen feste Fremdkörper über 1 mm und Strahlwasser geschützt. Er entspricht der Schutzklasse II und erfordert keine Erdung.
- Abnehmbare, mit Wasser abwaschbare Frontabdeckung. Der Hersteller schreibt mindestens einmal im Halbjahr eine Reinigung vor: Die Frontabdeckung lässt sich abnehmen und unter fließendem Wasser abspülen, der Ventilator ist mit einem trockenen Tuch oder einem Pinsel abzuwischen.
Das Produktvideo des Herstellers

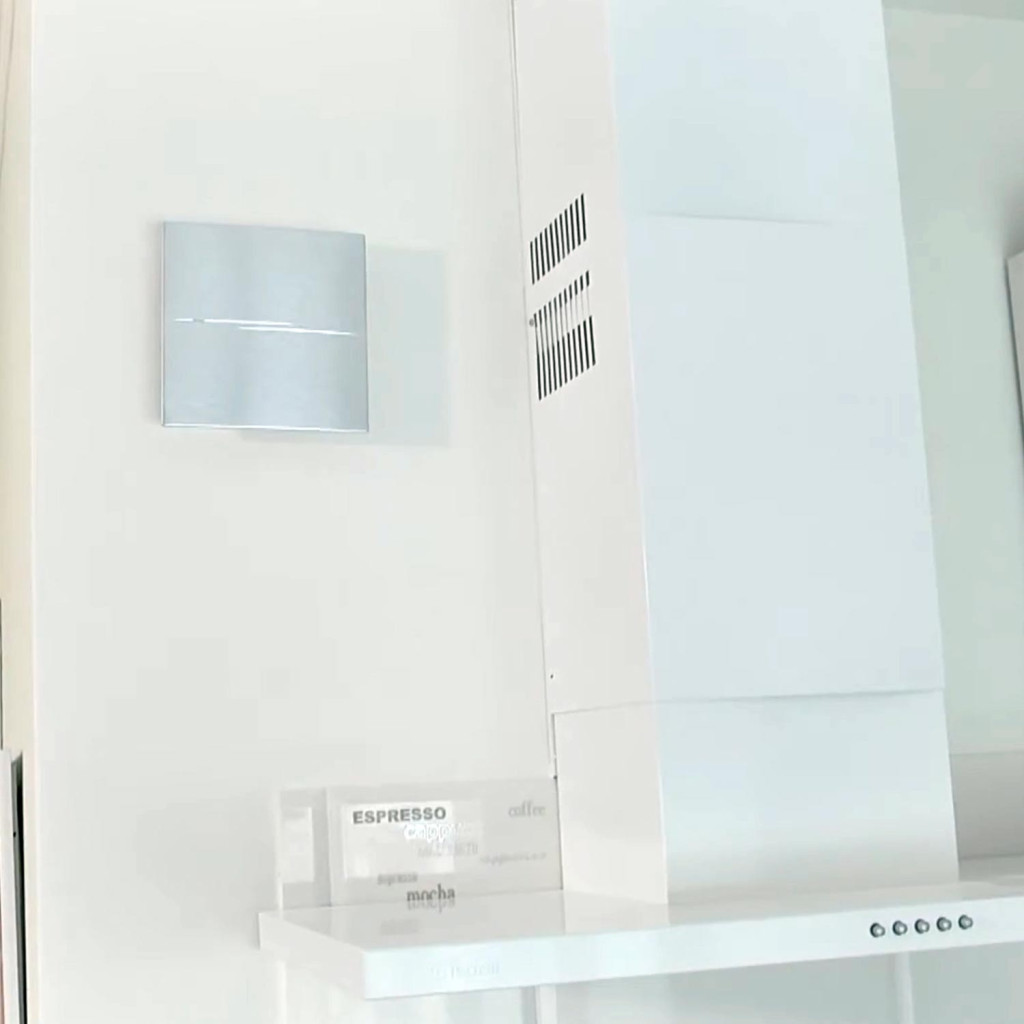

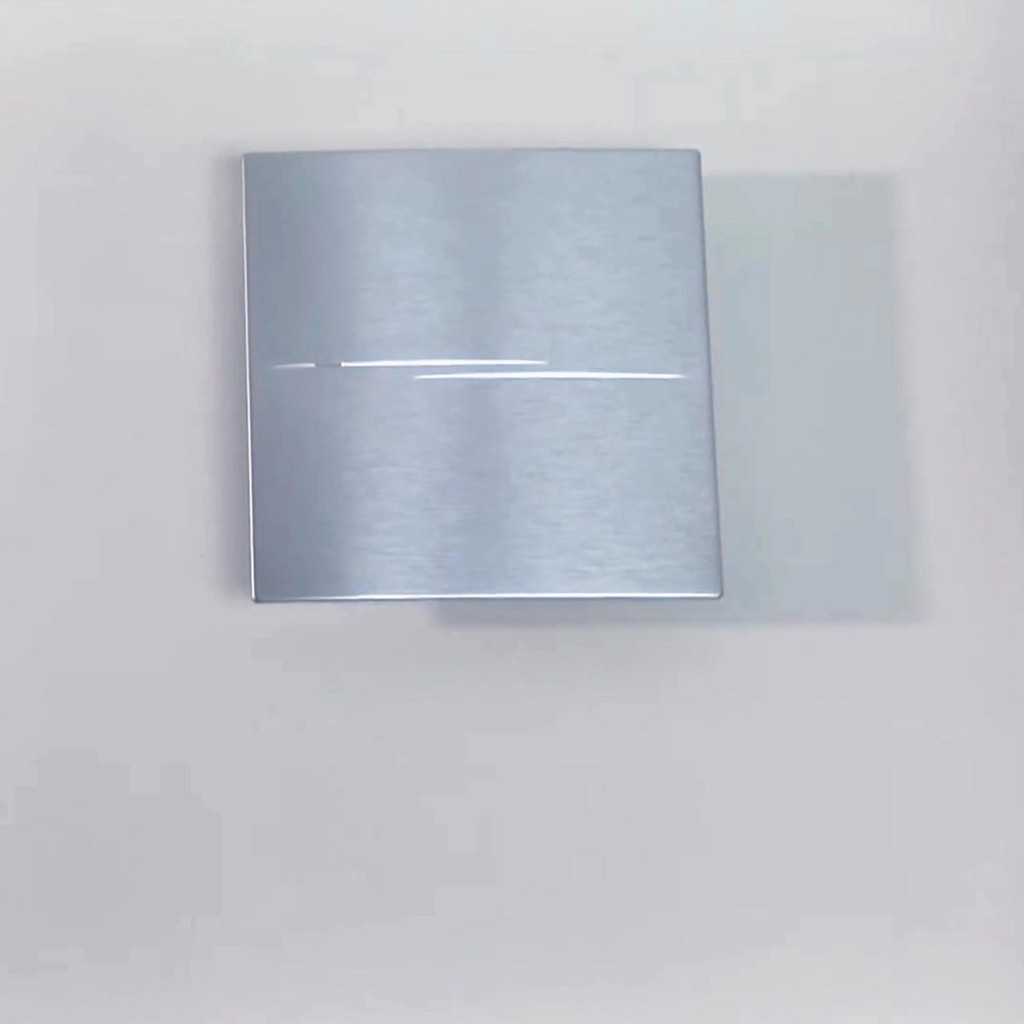

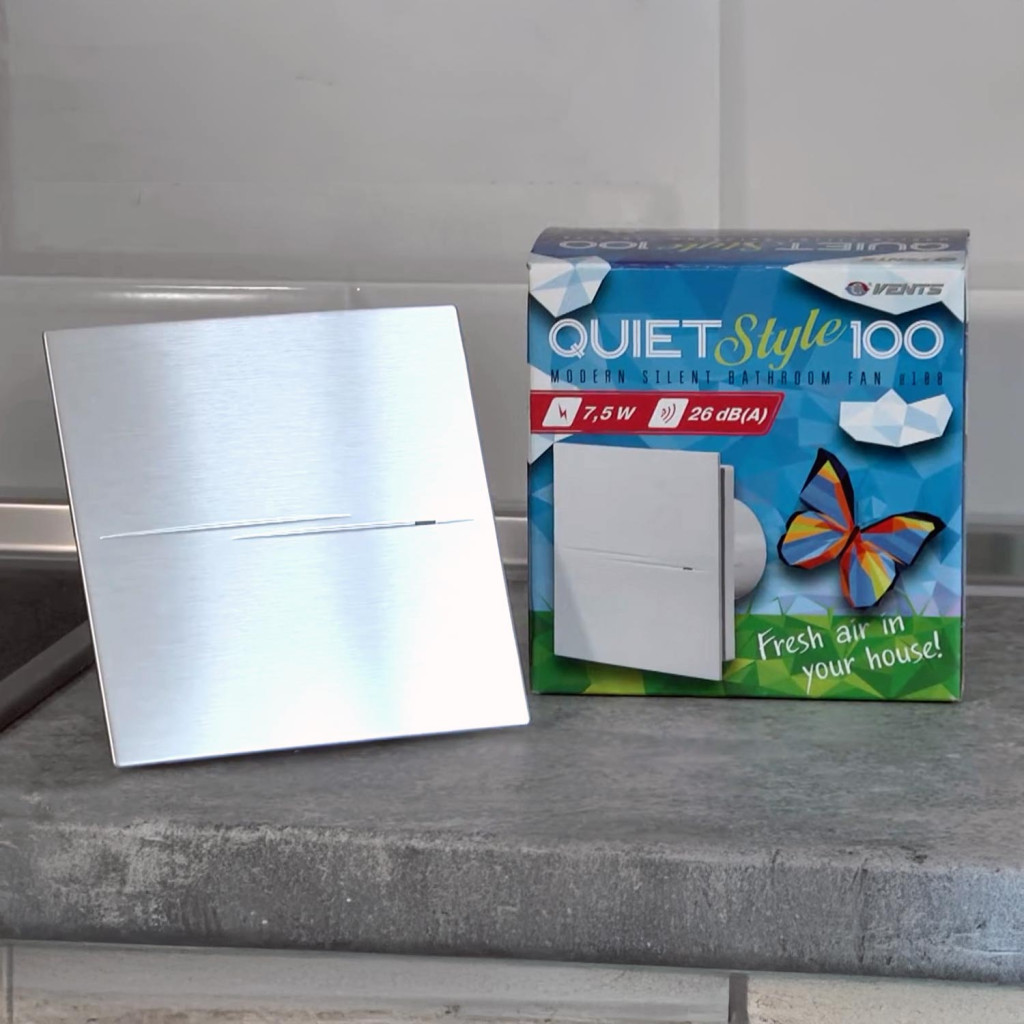

Im Video ist der Quiet-Style A zu sehen, die Variante mit dekorativer Abdeckung aus Aluminium; Ventilator und Montage sind dieselben wie bei der Ausführung mit weißer Frontabdeckung.
Worauf Sie beim Einbau achten sollten
- Einbau und Anschluss sollten von Fachpersonal gemäß der Betriebsanleitung des Herstellers ausgeführt werden.
- Er eignet sich für die Wand- und die Deckenmontage. Er bläst die Luft direkt in den Lüftungsschacht oder in ein 100-Millimeter-Rohr; an einen weiter entfernten Schacht kann ein flexibles Lüftungsrohr angeschlossen werden, das mit einer Schlauchschelle am Stutzen befestigt wird.
- Direkter Luftaustritt nach oben ist beim Einbau nicht zulässig. Bei senkrechter Montage muss der Ventilator gegen das Eindringen von Regenwasser und Kondenswasser geschützt werden.
- Umgebungstemperatur: zwischen +1 und +40 °C.
- Die Grundausführung benötigt einen Schalter, der nicht im Lieferumfang enthalten ist — in der Regel wird sie an den Lichtschalter des Raumes angeschlossen. Ein Thyristor-Drehzahlregler kann angeschlossen werden, auch mehrere Ventilatoren an einem Regler.
- An die Varianten mit Nachlaufschalter und mit Feuchtigkeitssensor kann kein Drehzahlregler angeschlossen werden. Die Nachlaufzeit und den Feuchte-Sollwert stellt die Elektrofachkraft auf der Leiterplatte ein.
- Lieferumfang: der Ventilator, 4 Schrauben und Dübel, eine Dichtung und die Betriebsanleitung; zu den Varianten mit Nachlaufschalter gehört für die Einstellung auch ein Kunststoffschraubenzieher.
Zubehör für diesen Ventilator
Kaufen Sie bei einem der zuverlässigsten Lüftungsfachhändler Ungarns
Ventilátorház befindet sich in Budapest im XVIII. Bezirk, Királyhágó utca 30. Wir sind ein mehrfach ausgezeichnetes Unternehmen mit jahrzehntelanger Erfahrung. Bei der Dimensionierung und der Auswahl des Zubehörs helfen Ihnen unsere fachkundigen Mitarbeiter — rufen Sie sie unter +36-70-369-9944 an.
Häufig gestellte Fragen
Die Grundausführung läuft über einen externen Schalter, der nicht im Lieferumfang des Ventilators enthalten ist; der Elektriker schließt den Ventilator in der Regel an den Lichtschalter des Raumes an. Wenn er auch nach dem Ausschalten des Lichts laufen soll, ist der VENTS Quiet-Style 100 T mit Nachlaufschalter, wenn er nach dem Duschen auch von selbst anlaufen soll, der VENTS Quiet-Style 100 TH mit Feuchtigkeitssensor die richtige Wahl.
Nur die Steuerung. Die Grundausführung läuft zusammen mit dem Schalter, der T mit Nachlaufschalter nach dem Ausschalten noch 2–30 Minuten weiter, der TH hat zusätzlich einen Feuchtigkeitssensor und läuft oberhalb der eingestellten Luftfeuchtigkeit von selbst an. Volumenstrom, Geräusch und Größe sind bei allen dreien gleich.
Frei ausblasend fördert er 90 Kubikmeter Luft pro Stunde, was für ein durchschnittliches Badezimmer, WC oder eine kleinere Küche ausreicht. Über ein Rohr weniger: bei 10 Pascal Widerstand etwa 75, bei 20 Pascal etwa 53 Kubikmeter — den genauen Wert zeigt die Kennlinie. Sein maximaler Druck beträgt ca. 27 Pascal.
Laut Messung des Herstellers beträgt sein Schalldruckpegel im Freifeld in 3 Metern Abstand 26 dB(A). Der Motor sitzt auf Schwingungsdämpfern, und Leitschaufeln im Ausblasstutzen vermindern die Luftturbulenz.
Für ein 100-Millimeter-Rohr; der Außendurchmesser des Stutzens beträgt 99 Millimeter. Er kann auch direkt in einen Lüftungsschacht eingebaut werden, an einen weiter entfernten Schacht lässt er sich mit einem flexiblen Lüftungsrohr anschließen, das eine Schlauchschelle am Stutzen befestigt.
Ja, an der Wand und an der Decke. Einzige Bedingung: Ein direkter Luftaustritt nach oben ist nicht zulässig, und bei senkrechter Montage muss der Ventilator gegen das Eindringen von Regenwasser und Kondenswasser geschützt werden.
Die Grundausführung lässt sich mit einem Thyristor-Drehzahlregler leiser stellen, an einen Regler können auch mehrere Ventilatoren angeschlossen werden. An die Variante mit Nachlaufschalter und die Variante mit Feuchtigkeitssensor kann kein Regler angeschlossen werden.
Der Hersteller schreibt mindestens einmal im Halbjahr eine Reinigung vor. Sobald Sie den Ventilator von der Stromversorgung trennen, lässt sich die Frontabdeckung abnehmen und unter fließendem Wasser abspülen, der Ventilator ist mit einem trockenen Tuch oder einem Pinsel abzuwischen.
