Helios KAK Hidegfüst csappantyú
46 €
A Helios KAK hidegfüst csappantyú mágneses zárású, csőbe csúsztatható visszacsapó szelep központi elszívó rendszerekbe, a 100, 125, 160 és 200 mm-es légcsatornához. A tányérszelep vagy az elszívó elem mögé építve megakadályozza, hogy tűz esetén a gerinccsőbe jutott hideg füst más tűzszakaszokba áramoljon.
A szilikon membránt a légáram nyitja, a nyomás csökkenésekor az állandó mágnes zárja, áram nélkül. Bűzzáróként is működik: a ventilátor leállásakor a levegő és a szagok visszaáramlását is megakadályozza. A keretet körben EPDM gumigyűrű zárja a csőhöz, és mindössze 20 mm mély, így a nyitott lapnak méretenként 60-150 mm hely kell mögötte. Válassza ki a csőátmérőt a fenti gombokkal vagy a leírás táblázatából. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Nicht verfügbar für den Kauf!
Daten
Verfügbarkeit:
Azonnal
Hersteller:
Helios
Rohr einsteckbar:
Igen
Material:
Műanyag
Rohrprofil:
Kör alakú
Zusatzfunktion:
Mágneses zárás, szilikon membrán, EPDM tömítőgyűrű, áram nélkül működik
Einsatzbereich:
Légcsatornába építhető
Produktfamilie:
Helios KAK
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Details
Hidegfüst csappantyú központi elszívó rendszerekbe
A Helios KAK hidegfüst csappantyú a 100, 125, 160 és 200 mm-es csőbe csúsztatható, mágneses zárású visszacsapó szelep. Többszintes épületek központi elszívó rendszereiben a tányérszelep vagy az elszívó elem mögé kerül, és megakadályozza, hogy tűz esetén a gerinccsőbe jutott hideg füst más tűzszakaszok helyiségeibe áramoljon.
Áram nem kell hozzá: a szilikon membránt a légáram nyomása nyitja, a nyomás csökkenésekor pedig a keretbe épített állandó mágnes zárja. Bűzzáróként is működik: a ventilátor leállásakor a levegő és vele a szagok visszaáramlását is megakadályozza. A keret körben EPDM gumi tömítőgyűrűvel tömít a csőben.
Melyik méret kell Önnek?
A Helios katalógusa szerint
| Típus | Légcsatorna, mm | Gyártói cikkszám | Külső átmérő (ØD), mm | Keret mélysége (A), mm | A nyitott lap kinyúlása (B), mm |
|---|---|---|---|---|---|
| Helios KAK 80 (a webáruházban nem szerepel) | 80 | 04096 | 79 | 12 | 63 |
| Helios KAK 100 | 100 | 04097 | 95 | 20 | 60 |
| Helios KAK 125 | 125 | 04098 | 120 | 20 | 83 |
| Helios KAK 160 | 160 | 04099 | 155 | 20 | 110 |
| Helios KAK 200 | 200 | 04100 | 196 | 20 | 150 |
A csappantyú közvetlenül a csőbe kerül, a méretét a légcsatorna névleges átmérője adja: a 100 mm-es csőbe a KAK 100, a 125 mm-esbe a KAK 125, a 160 mm-esbe a KAK 160, a 200 mm-esbe a KAK 200. A Helios a 80, 100, 125, 160 és 200 mm-es csőhöz gyártja; a webáruházban a 100, 125, 160 és 200 mm-es méret kapható, a 80 mm-esről érdeklődjön munkatársainknál.
Mire való a hidegfüst csappantyú?
A Helios katalógusa és szerelési útmutatója alapján
A DIN 18017-3 szerinti központi elszívásnál egy többszintes épület szintjeinek konyháit, fürdőszobáit és WC-it egy közös gerinccső szellőzteti, a központi ventilátor a tető fölött vagy alatt áll. A gerinccső több tűzszakaszon halad át. A gyártó leírása szerint a tűzálló, F90 besorolású akna helyett tanúsított födémátvezetésekkel a gerinccső a szerelőaknába is vezethető.
Ha tűz esetén a központi ventilátor leáll, a tűztér túlnyomása a füstöt a gerinccsőbe nyomja, és a torlónyomás miatt a tányérszelepeken át a tűzzel nem érintett tűzszakaszokba is bejuthat. A KAK hidegfüst csappantyú ezt akadályozza meg: minden befúvó és elszívó nyílásba, közvetlenül a tányérszelep vagy az elszívó elem mögé kerül.
A rajz számai:
- 1: ELS-D födémátvezetés
- 2: födémkiöntés
- 3: szerelőakna-burkolat, például 12,5 mm-es gipszkarton
- 4: gerinccső (spirálcső)
- 5: bekötőcső (Aluflex)
- 6: páralecsapódás elleni szigetelés
- 7: központi ventilátor, például Helios DV EC
- 8: KAK hidegfüst csappantyú
- 9: elszívó elem vagy tányérszelep
Hogyan működik?
Betolható, beépítésre kész elem
A KAK beépítésre kész elem: egyszerűen a csőbe vagy az idomba kell tolni. A gyártó szerint gyors és egyszerű a szerelése szabványos szellőzőcsövekben.
- Önműködő, áram nélkül. A szilikon membrán a beépítés helyzetétől függően a depresszió vagy a túlnyomás hatására nyit, a keret hengerében ülő állandó mágnes pedig a nyomás csökkenésekor szorosan zárja.
- Nem csapkod, nem zörög. A membránt két oldalról fogó, fémbetétes műanyag keret takarja a lapot; a gyártó szerint ettől a lap a légáramban nem csapkod, és változó szélnyomásnál sem zörög.
- Légtömör zárás. A keretet körben EPDM gumiból készült, U-ajkas tömítőgyűrű tömíti a csőben.
- Kis beépítési mélység, nagy nyitási szög. A keret 80-as méretben 12, a többiben 20 mm mély, az aszimmetrikus formája pedig nagy nyitási szöget enged.
- Állítható nyitó- és zárónyomás. A záró- és a nyitónyomás a beépítési helyzethez állítható.
Műszaki adatok
Mind a négy méretre, a Helios katalógusa és szerelési útmutatója szerint
| Rendeltetés | Hidegfüst csappantyú befúvó és elszívó rendszerekbe, központi elszívásnál a DIN 18017-3 szerint |
|---|---|
| Beépítés | Közvetlenül a csőbe vagy idomba tolva, a tányérszelep vagy az elszívó elem mögé |
| Csőátmérő | 100, 125, 160 vagy 200 mm (a gyártónál 80 mm is) |
| Keret | A membránt két oldalról fogó, fémbetétes műanyag keret |
| Zárólap | Szilikon membrán |
| Zárás | Állandó mágnes, a nyomás csökkenésekor zár |
| Tömítés | Körbefutó, U-ajkas EPDM gumi tömítőgyűrű |
| Működés | Önműködő, energiafüggetlen, áramellátás nem kell |
| Karbantartás | Szennyeződéstaszító, karbantartásmentes; párás, poros levegőben időnként ellenőrizni |
| Kiszerelés | Átlátszó PE tasakban, szerelési útmutatóval |
Méretek
A Helios gyári méretrajza szerint

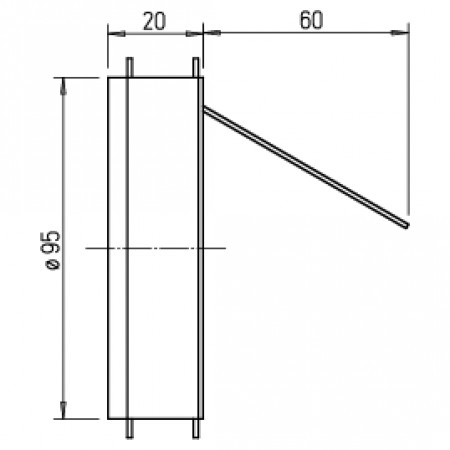

A rajz betűjelei: ØD a keret külső átmérője, A a keret mélysége, B a nyitott lap kinyúlása a keret mögött. Az értékek méretenként a fenti táblázatban állnak.
Nyomásveszteség
A Helios katalógusából
A diagram méretenként mutatja, mekkora nyomásveszteséget okoz a csappantyú az átáramló levegőmennyiség függvényében. A gyártó szerint ez a membrán keresztmetszetétől függ.
Gyári adatlap és szerelési útmutató
A Helios angol nyelvű katalógusoldala a KAK alkalmazását, kivitelét, méreteit és nyomásveszteség-diagramját tartalmazza. A német és angol nyelvű szerelési útmutatóban a beépítés és a karbantartás előírásai vannak, ábrákkal.
Amire figyeljen a beépítésnél
A Helios szerelési útmutatója szerint
- A csappantyút a helyiség felől kell a csőbe vagy az idomba tolni, közvetlenül a tányérszelep vagy a befúvó, illetve elszívó elem mögé.
- Az áramlási irányra ügyelni kell, és tiszta befúvó, illetve elszívó áramlást kell biztosítani.
- A csappantyút a cső tengelyére merőlegesen, vagy legfeljebb 3 fokkal a légirány ellen döntve kell a csőbe tolni. Vízszintes csőben a forgástengelye vízszintes legyen; függőleges tengellyel vagy elforgatva nem szerelhető.
- Lehetőleg jól hozzáférhető helyre, a cső elejére vagy végére kerüljön, hogy a szervizhez kivehető legyen.
- Éles szélű szerszámot nem szabad használni, mert a membrán megsérülhet.
- A gyártó tűzvédelmi elzáró elemmel együtt is beépíthetőnek írja: a webáruházban ilyen a Helios BAE és a Helios BAK.
Tartozékok a KAK mellé
Tűzvédelmi elzáró elemek méretenként
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Minden befúvó és elszívó nyílásba, közvetlenül a tányérszelep vagy az elszívó elem mögé. A helyiség felől kell a csőbe csúsztatni, az áramlási irányra figyelve.
A méretet a cső névleges átmérője adja: a Helios a 80, 100, 125, 160 és 200 mm-es csőhöz gyártja, a webáruházban a 100, 125, 160 és 200 mm-es méret kapható.
Nem. A gyártó szerint önműködő és energiafüggetlen: a szilikon membránt a légáram nyomása nyitja, a keretbe épített állandó mágnes zárja.
A csappantyút a cső tengelyére merőlegesen, vagy legfeljebb 3 fokkal a légirány ellen döntve kell a csőbe tolni. Vízszintes csőben a forgástengelye vízszintes legyen; függőleges tengellyel vagy elforgatva nem szerelhető.
A gyártó szerint a KAK szennyeződéstaszító és karbantartásmentes. Párás vagy poros levegőben időnként ellenőrizni kell a működését, és ha elszennyeződött, szappanos vízben tisztítható. A szervizhez könnyen hozzáférhető és kivehető helyre kerüljön.
A gyártó szerint nem: a fémbetétes keret takarja a membránt, a lap a légáramban nem csapkod, és változó szélnyomásnál sem zörög.
Igen, a gyártó a KAK-ot a BAE és BAK elemmel kombinálva is beépíthetőnek írja. A webáruházban ezek a Helios BAE és a Helios BAK.
A gyártó hidegfüst csappantyúként írja le, tűzállósági besorolást nem ad meg hozzá. A tűzszakaszok közötti tűzvédelmet a Helios rendszerében tűzálló akna, tűzvédelmi elzáró elem vagy tanúsított födémátvezetés adja.
