OKA B Csőbe csúsztatható fém visszacsapó szelep
13 €

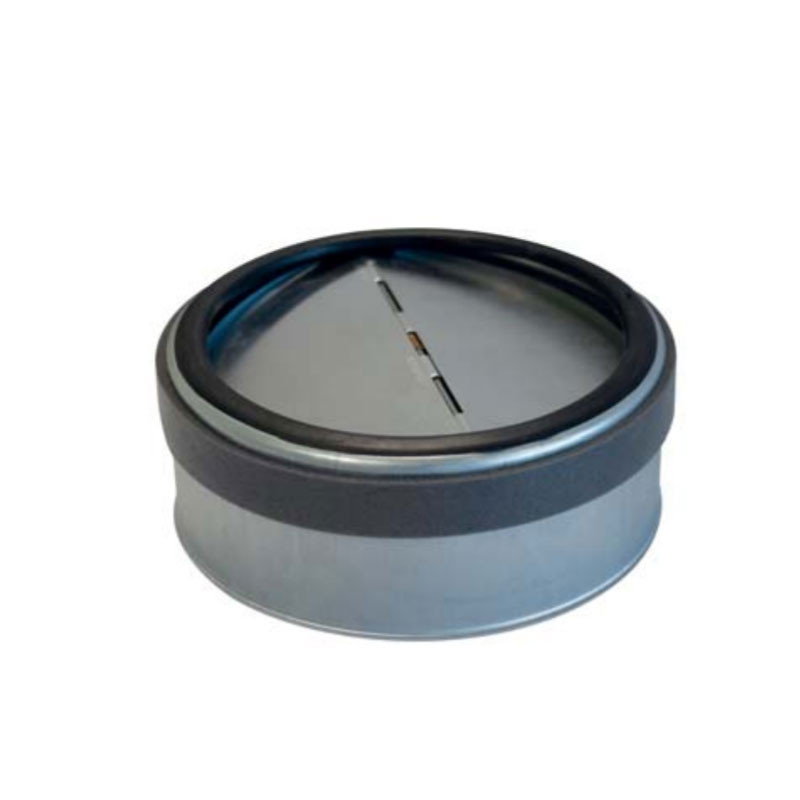

Az OKA B csőbe csúsztatható fém visszacsapó szelep a kör keresztmetszetű légcsatorna belsejébe kerül, webáruházunkban öt méretben kapható, Ø 80 és 160 mm között. Túlnyomásra kinyit, és amikor a nyomás leesik, rozsdamentes acél rugó zárja vissza. A ventilátor leállásakor bezár, így a légcsatornában nincs visszaáramlás.
A ház horganyzott acélból készül, külső oldalán tömítőszalag fut körbe. A két lamella alumíniumból készül. Vízszintes légáramba kell beépíteni úgy, hogy a lamellák tengelye függőlegesen álljon. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Nicht verfügbar für den Kauf!
Daten
Verfügbarkeit:
Azonnal
Hersteller:
Cairox
Material:
Acél
Rohrprofil:
Kör alakú
Produktfamilie:
Cairox OKA-B
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Details
OKA-B csőbe csúsztatható fém visszacsapó szelep, öt méretben
Az OKA B csőbe csúsztatható fém visszacsapó szelep a kör keresztmetszetű légcsatorna belsejébe kerül, webáruházunkban öt méretben kapható, Ø 80 és 160 mm között. A ventilátor leállásakor bezár, így a légcsatornában nincs visszaáramlás.
Gyártója a Cairox.
A méretet a lenti táblázatból választhatja ki: minden sorban a méret oldalára mutató link áll.
Két cső közé szerelhető visszacsapó szelepet is kínálunk: az OKA cső közé építhető fém visszacsapó szelepet. További típusokat a Visszacsapó szelepek kategóriában talál, a kategória oldalán.
Melyik méret kell Önnek?
Öt méret Ø 80-tól 160 mm-ig.
| Méret | A ház külső átmérője (ØD) | Görbe a diagramon |
|---|---|---|
| Ø 80 mm | ||
| Ø 100 mm | 96 mm | 1. |
| Ø 125 mm | 121 mm | 2. |
| Ø 150 mm | 146 mm | 3. |
| Ø 160 mm | 155 mm | 4. |
A méret a légcsatorna névleges átmérője. A ház külső átmérője néhány milliméterrel kisebb ennél, ezért a szelep a cső belsejébe csúszik. A 80 mm-es méret ház-átmérőjét és légszállítási adatait munkatársainktól kérdezheti meg.
Miért ezt válassza?
Csőbe csúsztatható
A ház horganyzott acélból készül, külső oldalán tömítőszalag fut körbe. A két lamella alumíniumból készül. A tömítőszalag a ház és a cső fala közé kerül.
Rugó zárja
Túlnyomásra kinyit, és amikor a nyomás leesik, rozsdamentes acél rugó zárja vissza. A fotón a két lamella közös tengelye és a rugó látszik.
Függőleges tengellyel
Szemből nézve a két félkör alakú lamella a középső, függőleges tengelyen fordul el. A helyes beépítési helyzetet lent, a beépítésnél írjuk le.
Visszaáramlás ellen
A metszetrajzon a nyíl a légáram irányát jelöli: a lamellák ebbe az irányba nyílnak. Ellenkező irányú áramlásnál a lamellák zárva maradnak.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Típus | OKA-B (rendelési kód: OKA-B, átmérő) |
| Méretek a webáruházban | Ø 80, 100, 125, 150, 160 mm |
| Kivitel | csőbe csúsztatható, kör keresztmetszetű |
| Ház | horganyzott acél, körbefutó tömítőszalaggal |
| Lamellák | alumínium |
| Zárás | rozsdamentes acél rugó |
| Levegő hőmérséklete | legfeljebb +50 °C |
| Beépítés | vízszintes légáramba, a lamellák tengelye függőleges |
Gyártója a Cairox.
Méretek
A betűjelek a gyári metszetrajzon, méretek milliméterben.
- ØD: a ház külső átmérője.
- L2: a ház hossza.
- L1: a nyitott lamellák kinyúlása a ház előtt.
Az L1 és L2 hosszra az adatlapon nincs szám; ha a beépítéshez kell, munkatársaink segítenek.
A ház külső átmérője a 100-as méretnél 96, a 125-ösnél 121, a 150-esnél 146, a 160-asnál 155 mm.
Légszállítási jellemzők
Statikus nyomás és légszállítás méretenként.
A diagram a statikus nyomást (Ps, Pa) mutatja a légszállítás (Q, m³/h) függvényében, a 100-200 mm-es méretekre.
Az 1. görbe a 100-as, a 2. a 125-ös, a 3. a 150-es, a 4. a 160-as, az 5. a 200-as méreté.
A visszacsapó szelep beépítése
Vízszintes légáramba, függőleges tengellyel.
- Vízszintes légáramba kell beépíteni úgy, hogy a lamellák tengelye függőlegesen álljon.
- A szelepet úgy kell a kör keresztmetszetű légcsatorna belsejébe tolni, hogy a levegő a rajz nyilának irányában áramoljon.
- Legfeljebb +50 °C-os levegőhöz használható.
- Ha függőleges csőszakaszba építené, kérje munkatársaink tanácsát.
Gyári dokumentumok
A magyar nyelvű adatlapon a működést, a beépítést, a légszállítási diagramot és a metszetrajzot találja.
Tartozékok a szereléshez
100 és 125 mm-es spirálkorcolt légcsatorna, csőtoldó és gumis bilincs a webáruházból.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek. Hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Vízszintes légáramba kell beépíteni úgy, hogy a lamellák tengelye függőlegesen álljon. Függőleges csőszakaszhoz kérje munkatársaink tanácsát.
A választott mérettől függően Ø 80, 100, 125, 150 vagy 160 mm-es, kör keresztmetszetű légcsatornába.
Rozsdamentes acél rugó: a nyomás leesése után visszazárja a lamellákat.
Alumíniumból, a ház pedig horganyzott acélból. Az anyagokat a Műszaki adatok részben találja.
Legfeljebb +50 °C-os levegőhöz.
Igen, az OKA cső közé építhető fém visszacsapó szelep is megtalálható webáruházunkban.
A 200 mm-es OKA-B webáruházunkban nem szerepel, róla munkatársainknál érdeklődjön.
