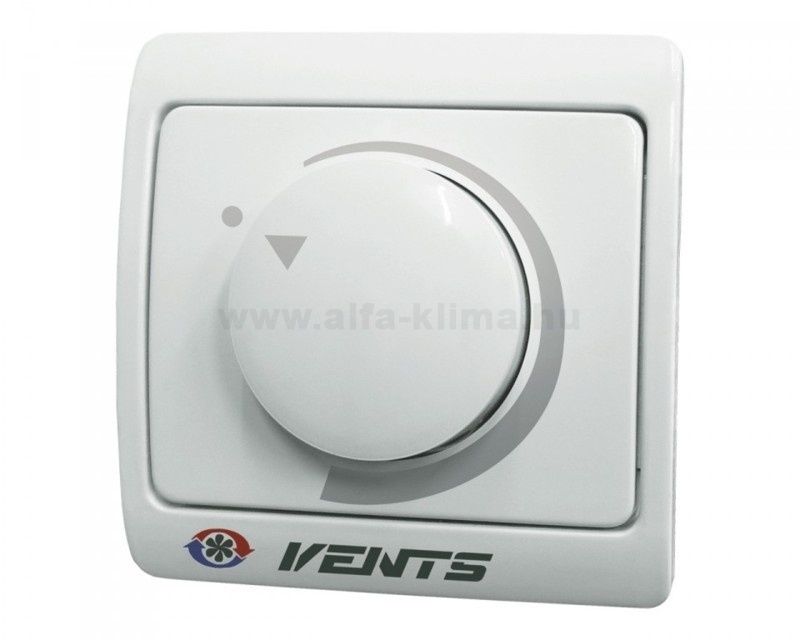

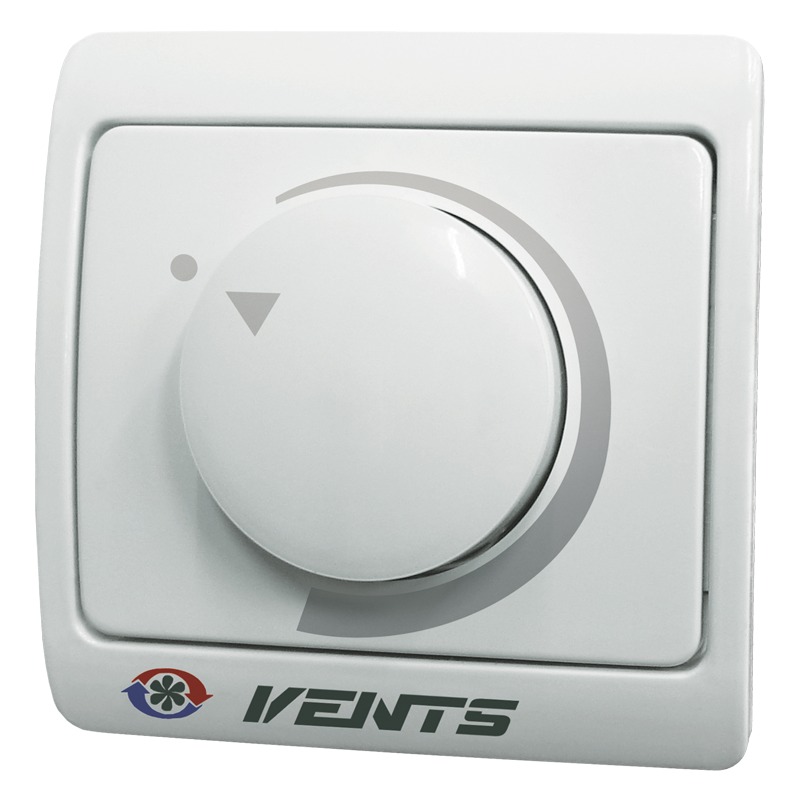

VENTS RS-1-400 kézi fordulatszám szabályzó

Melyik változat kell Önnek?

Így különbözik egymástól a VENTS RS-1-400 szabályzó és a VENTS P2-10 kapcsoló; kiemelve az a változat, amelyet most néz.

Az RS-1-400 a ventilátor fordulatszámát a beállított legkisebb és a legnagyobb érték között fokozatmentesen változtatja. A VENTS P2-10 a ventilátor alacsony és magas fokozata között vált.

Miért ezt válassza?

Fokozatmentes szabályozás, beállítható legkisebb fordulatszám

• Kezelés: Ha a gombot az óramutató járásával egyező irányban a jobb oldali végállásig forgatja, a ventilátor a legnagyobb fordulatszámon jár. Az ellenkező irányba forgatva a fordulatszám csökken. A bal oldali végállásban a kapcsoló kattan, és a szabályzó kikapcsolja a ventilátort. A szabályozás a ventilátor stabil működéséhez szükséges legkisebb feszültségtől a legnagyobbig tart.
• Legkisebb fordulatszám: A legkisebb fordulatszámot a nyomtatott áramköri lapon lévő potenciométerrel lehet beállítani. Így a ventilátor a gomb bal szélső, bekapcsolt állásában is stabilan jár.

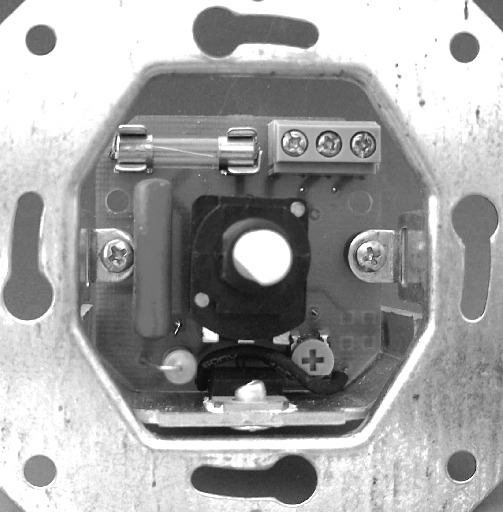

• A képen: A képen a szabályzó elektronikája látható a fedél nélkül, felül a sorkapoccsal. A beállítás lépéseit a Bekötés és beállítás részben írtuk le.

Süllyesztett vagy falon kívüli szerelés

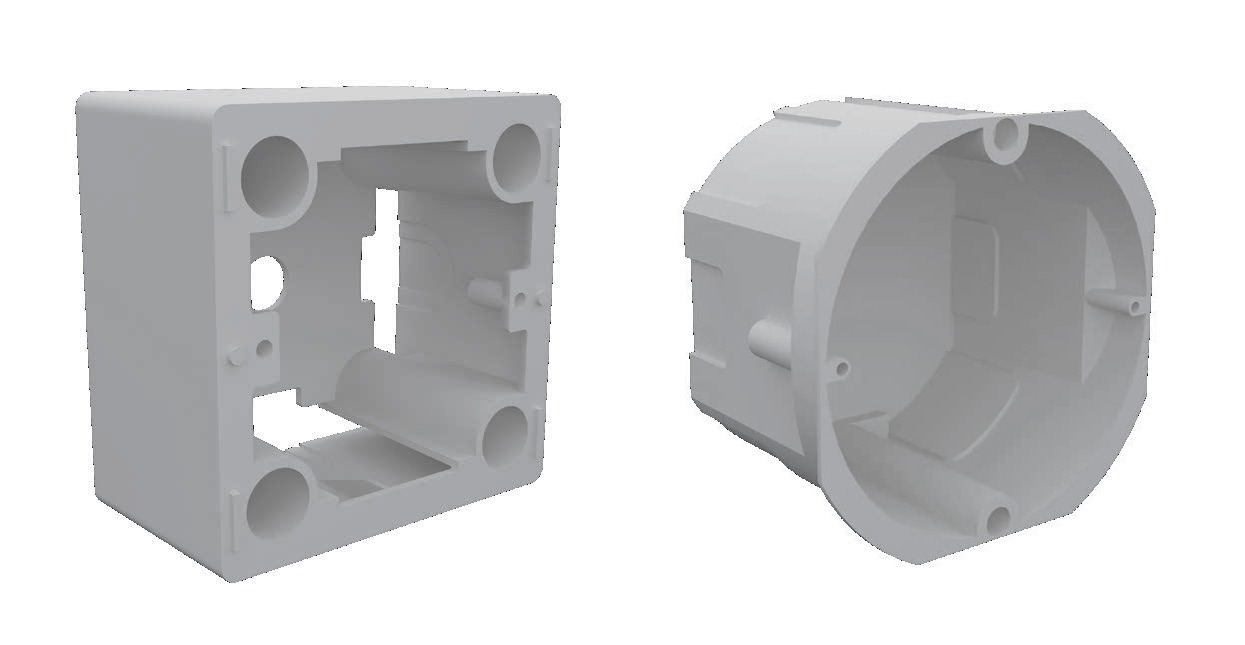

A szabályzó a VENTS MKV-4 süllyesztett vagy MKN-3 falon kívüli szerelvénydobozába, illetve szabványos, kör alakú villanyszerelési dobozba szerelhető. A szerelvénydoboz nem tartozéka a szabályzónak, ezért külön kell beszerezni. A képen balra az MKN-3, jobbra az MKV-4 doboz látható.

Műszaki adatok

Gyártója az ukrajnai VENTS.

Melyik ventilátorhoz való?

Egyfázisú, feszültséggel szabályozható motorú ventilátorokhoz ajánljuk. A webáruházunkban kapható csőventilátorok közül a VENTS VK, a VENTS TT és a VENTS TT PRO sorozat tartozékai között szerepel.

Több ventilátor is szabályozható vele egyszerre, ha együttes áramfelvételük nem haladja meg a szabályzó névleges áramát, az 1,8 A-t. A Vents 100 MTPL mozgásérzékelős ventilátorhoz fordulatszám-szabályozó nem köthető. Ha nem biztos benne, hogy a ventilátora szabályozható vele, munkatársaink segítenek.

Beépítés

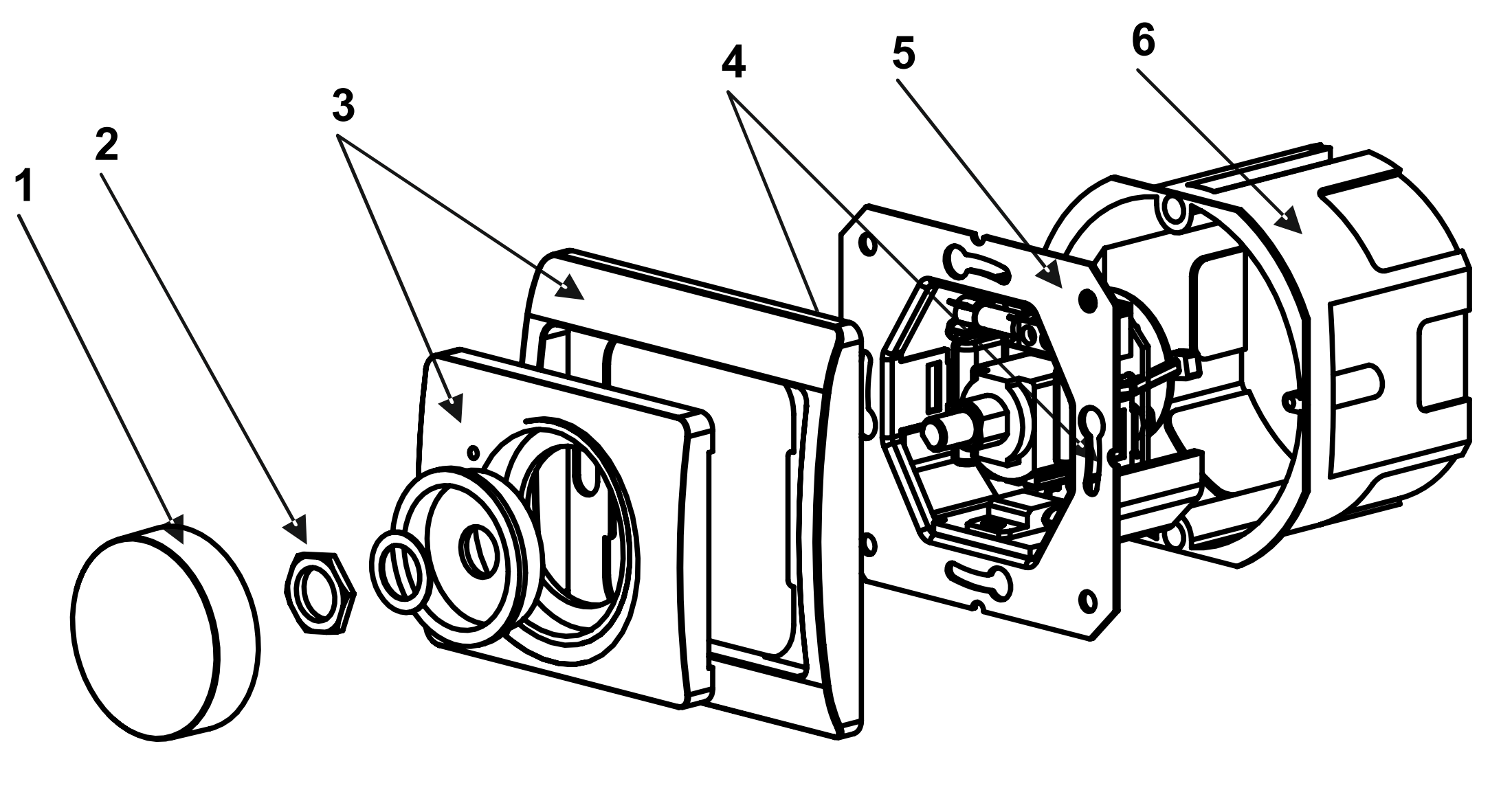

Így kell a szabályzót a szerelvénydobozba szerelni.

A szabályzót beltérben, függőleges falra kell szerelni. A számok a fenti ábra alkatrészeit jelölik.

1. Húzza le a szabályzó gombját (1).
2. Csavarja le a felső fedél rögzítőanyáját (2), és vegye le a felső fedelet (3).
3. Csavarja ki a szabályzót a szerelvénydobozhoz rögzítő csavarokat (4), és vegye ki a szabályzót (5).
4. Vezesse be a csatlakozóvezetékeket a szerelvénydobozba (6), és helyezze a dobozt a falra.
5. Csupaszítsa le a vezetékek végét 6-7 mm hosszan.
6. Kösse a vezetékeket a szabályzó panelján lévő sorkapocsba, a bekötési rajz és a sorkapocs jelölése alapján.
7. Tegye a szabályzót a szerelvénydobozba úgy, hogy a sorkapocs felül legyen, és rögzítse csavarokkal.
8. Állítsa be a legkisebb fordulatszámot a Bekötés és beállítás részben leírt lépésekkel.
9. Tegye vissza a felső fedelet, húzza meg a rögzítőanyát, végül tegye vissza a gombot.

Bekötés és beállítás

Ezek a szabályok vonatkoznak a bekötésre és a legkisebb fordulatszám beállítására.

• Csak olyan szakember szerelheti be és tarthatja karban, aki 1000 V-ig önállóan kezelhet villamos berendezéseket, és előtte gondosan áttanulmányozta a kezelési útmutatót.
• Figyelem: a szabályzó minden áramköre hálózati feszültség alatt van.
• Szerelni és karbantartani csak a hálózatról leválasztott állapotban szabad.
• A szabályzót csak automata kapcsolón keresztül szabad a villamos hálózatra kötni.

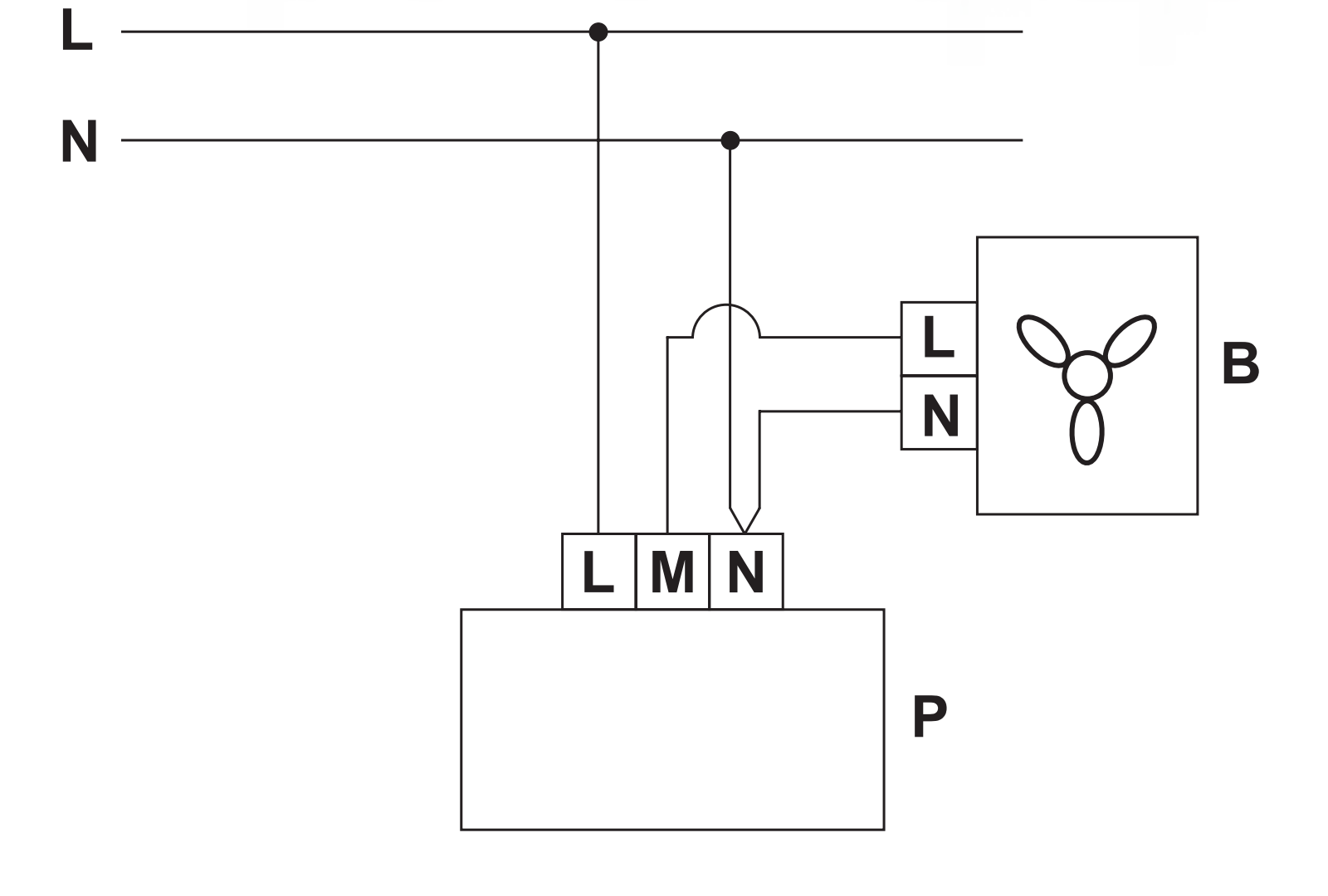

• A bekötési rajzon B a ventilátort, P az RS-1-400 szabályzót jelöli.

A ventilátor normál működéséhez be kell állítani a legkisebb fordulatszámot. Ehhez kövesse ezeket a lépéseket.

1. Bekapcsolt állapotban forgassa a gombot az óramutató járásával ellentétes irányba a végállásig, de ne a kattanásig.
2. Kapcsolja rá a feszültséget.
3. Szigetelt nyelű csavarhúzóval forgassa a potenciométert, amíg a fordulatszám a legkisebb nem lesz.
4. Kapcsolja ki a szabályzót úgy, hogy a gombot tovább forgatja a kattanásig, és várja meg, amíg a ventilátor megáll.
5. Kapcsolja be újra a legkisebb fordulatszámon. A ventilátor ezután stabilan jár.

Figyelem! Rosszul beállított legkisebb fordulatszámmal a készüléket szigorúan tilos üzemeltetni, mert a ventilátor károsodhat.

Hibaelhárítás és biztonság

Ezekre ügyeljen használat közben, és így keresse meg a hiba okát.

• Sérült házzal vagy sérült csatlakozóvezetékekkel tilos a szabályzót üzemeltetni.
• Nedvesség és vízcsepp nem juthat a szabályzó házára.
• Fűtőtest közelébe nem szabad szerelni.
• A környező levegőben nem lehet robbanásveszélyes vagy korrozív anyag.
• A szabályzó a feszültség rákapcsolása után azonnal működik.
• Ha nem működik, ellenőrizze a hálózati bekötést a fenti Beépítés részben leírt lépések alapján.
• Ha a biztosíték hibás, ki kell cserélni egy 5 × 20 mm-es, 3,15 A-es csöves biztosítékra.
• Ha a szabályzó bekapcsolt állapotában a ventilátor nem forog, a legkisebb fordulatszám beállítása hibás. Ilyenkor újra be kell állítani.
