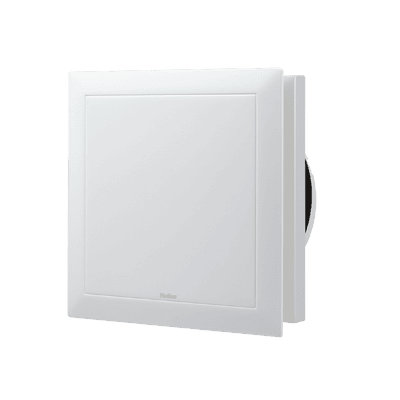

Helios DLV Állítható légszelep elszívásra, befújásra
15 000 Ft
A Helios DLV állítható légszelep befúvásra és elszívásra egyaránt alkalmas, két méretben: 100 és 125 milliméteres csatlakozó csonkkal. A légmennyiség az előlap elforgatásával állítható be, a beállítás rögzíthető.
Fehér, törésálló műanyagból készül, előlapja zárt és négyzetes, G2 szűrője szerszám nélkül cserélhető. Válassza ki a méretet a fenti gombokkal vagy a leírás táblázatából. Tűzvédelmi követelmény nélküli helyiségekbe való, a gyártó a mennyezeti beépítést nevezi ideálisnak. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Nem vásárolható!
Adatok
Elérhetőség:
Azonnal
Gyártó:
Helios
Szín:
Fehér
Anyag:
Műanyagházas
Termékcsalád:
Helios DLV
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Állítható légszelep befúváshoz és elszíváshoz
A Helios DLV állítható design-légszelep befúvásra és elszívásra egyaránt alkalmas. Két méretben kapható: a Helios DLV 100 a 100 milliméteres, a Helios DLV 125 a 125 milliméteres csőhöz való. A levegő a négyzetes, zárt előlap mögött, rejtett résen át áramlik, a légmennyiség az előlap elforgatásával állítható be.
Fehér, törésálló műanyagból készül, a beépített szűrő szerszám nélkül cserélhető. Tűzvédelmi követelmény nélküli helyiségekbe való, a gyártó szerint ideális mennyezetre.
A két méret műszaki adatai
A Helios 2025-ös katalógusa szerint
| Típus | Helios DLV 100 | Helios DLV 125 |
|---|---|---|
| Gyártói cikkszám | 03039 | 03049 |
| Csatlakozó csonk (Ø C) | 100 mm | 125 mm |
| Előlap (A × B) | 135 × 135 mm | 176,5 × 176,5 mm |
| D méret (méretrajz szerint) | 10–30 mm | 15–30 mm |
| E méret (méretrajz szerint) | 38 mm | 41 mm |
| Tömeg | 150 g | 210 g |
| Szín | fehér | fehér |
| Szűrő a csomagban | ISO Coarse 30 % (G2) | ISO Coarse 30 % (G2) |
| Gyári pótszűrő (5 db) | ELF-DLV 100 (03042) | ELF-DLV 125 (03058) |
A légszelepet a csőhálózat átmérőjéhez kell választani: a DLV 100 a 100-as, a DLV 125 a 125-ös csőhöz való. A D és az E méret betűjele a lenti gyári méretrajzon látható.
Hogyan állítható?
- Az előlap elforgatásával. Az előlap 90 fokos lépésekben forgatható, a jelölések segítik a szellőzőrendszer beszabályozását. A kívánt légmennyiséghez tartozó állást a gyári diagram mutatja.
- A beállítás rögzíthető. A beállított állást egy patent rögzíti, így az nem mozdul el.
- Zárt állásban is szellőztet. A 0 állásban 5 milliméteres legkisebb nyílás marad, vagyis teljesen zárva is átjut egy minimális légmennyiség. Teljesen lezárni csak a minimum-ütköző végleges eltávolításával lehet.
- Szerszám nélkül tisztítható. Az előlap a beállító mechanikával és a szűrőtartóval együtt szerszám nélkül levehető, és a beállítás közben nem változik.
- Cserélhető szűrő. A csomagban ISO Coarse 30 % (G2) szűrő van; a gyári pótszűrő neve ELF-DLV 100, illetve ELF-DLV 125, 5 darabos csomagban.

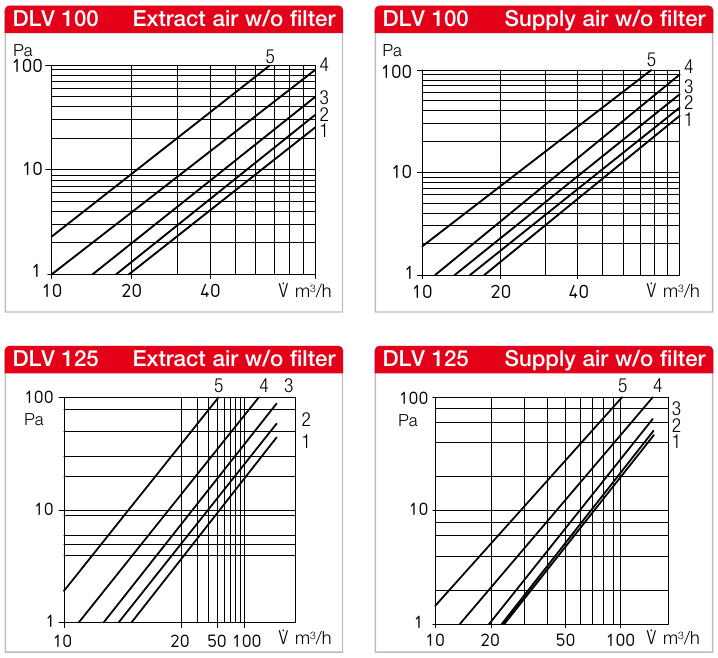

Nyomásveszteség
A Helios gyári katalógusából
A gyári diagramok a DLV 100 és a DLV 125 nyomásveszteségét mutatják elszívásra és befúvásra, az előlap öt beállítási helyzetében (1–5), szűrő nélkül. Ugyanakkora légmennyiségnél az 1-es állásban a legkisebb, az 5-ösben a legnagyobb a nyomásveszteség. A szűrővel együtt a nyomásveszteség nagyobb; a gyártó képlete szerint a szűrő nélküli értékhez 0,095 · V^1,54 (DLV 100), illetve 0,048 · V^1,52 (DLV 125) pascalt kell hozzáadni (V a légmennyiség köbméter per órában).

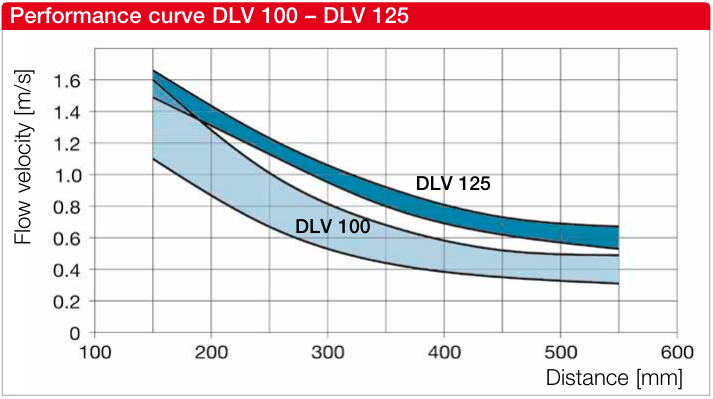

Kifúvási sebesség
A Helios gyári katalógusából
A gyári diagram a szelepből kiáramló levegő sebességét mutatja a szeleptől mért távolság függvényében: a DLV 100-nál óránként 30, a DLV 125-nél 60 köbméter légmennyiségnél. A sebesség a szeleptől távolodva csökken, 500 milliméteren már 1 m/s alatt van.

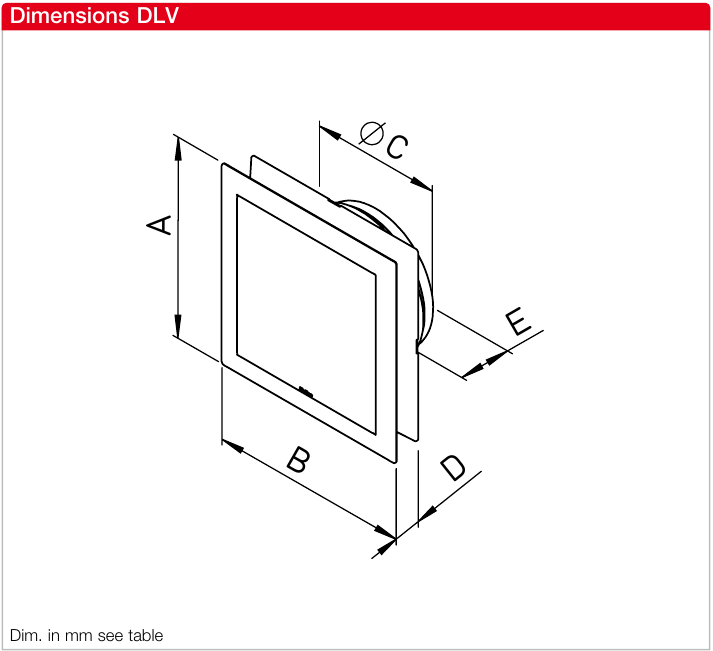

Méretek
A Helios gyári méretrajza
A méretrajz betűjelei
Az A és a B az előlap két oldala, a C a csatlakozó csonk átmérője, a D és az E a beépítési méretek. A pontos értékeket a fenti táblázat tartalmazza: a DLV 100 előlapja 135 × 135, a DLV 125-é 176,5 × 176,5 milliméteres.
Gyári adatlap és szerelési útmutató
A Helios angol nyelvű katalógusoldala mindkét méret adatait, a nyomásveszteség- és a kifúvási diagramokat tartalmazza. A szerelési útmutató (német, angol, francia) rajzokkal mutatja a beépítést, a szűrőcserét és a légmennyiség beállítását.
Beépítés
- A légszelep házának alsó részét a légcsatornába kell illeszteni: a csonkon lévő tömítőgyűrű pontosan pozicionálja és tömíti a csőben.
- A házat a rögzítő furatokon át a mennyezethez kell csavarozni; a csomagban két tipli és két csavar van.
- Utána kerül a szűrő a szűrőtartóba, és az előlapot a diagram szerinti állásba kell forgatni.
- A teljes rendszer beszabályozásakor a beállítás utánállítható.
- Tűzvédelmi követelményű helyiségbe nem való.
A csomagban: a légszelep, a G2 szűrő, a tömítőgyűrű, két tipli, két csavar és a szerelési útmutató.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Igen, a DLV mindkét üzemmódra készült. A gyártó külön nyomásveszteség-diagramot ad elszívásra és befúvásra, az előlap beállítását ehhez kell igazítani.
A csőhálózat átmérője dönt: 100-as csőhöz a DLV 100, 125-ös csőhöz a DLV 125. A gyári diagram a DLV 100-at óránként 30, a DLV 125-öt 60 köbméteres légmennyiséggel mutatja be.
Alapállapotban nem: a 0 állásban is marad egy 5 milliméteres nyílás. Teljesen lezárni csak a minimum-ütköző végleges eltávolításával lehet, ez utólag nem fordítható vissza.
Az előlap a szűrőtartóval együtt szerszám nélkül lehúzható, a beállítás közben nem változik. A szűrő kivehető; a gyári pótszűrő az ELF-DLV 100, illetve ELF-DLV 125, 5 darabos csomagban — a beszerzéséről érdeklődjön munkatársainknál.
A gyártó minden helyiségbe ajánlja, ahol nincs tűzvédelmi követelmény, és a mennyezeti beépítést nevezi ideálisnak. A rögzítő furatok a ház alsó részén vannak.
A gyártó a DLV 125-öt feketében is gyártja (gyártói cikkszám: 40786). A webáruházban a fehér változat kapható, a feketéről érdeklődjön munkatársainknál.
