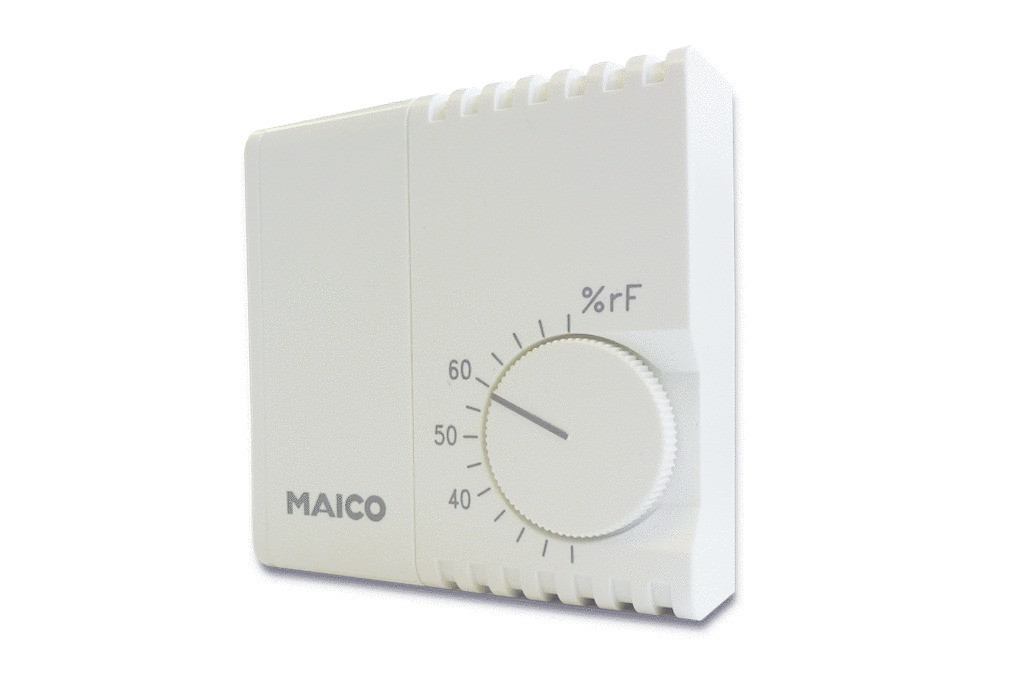

Maico HY 230 higrosztát
40 835 Ft
Maico HY 230 higrosztát
40 835 Ft
A Maico HY 230 higrosztát szellőztető rendszerek vezérléséhez való. A levegő relatív páratartalmától függően kapcsolja be és ki a ventilátort. A kapcsolási érték 20 és 80 % relatív páratartalom között állítható.
Falon kívüli, fehér műanyag házban készül, és IP30 védettségű. 230 V-os váltóáramú hálózatra kell kötni. Süllyesztett szerelvénydobozra vagy a Maico APM HY 230 szerelőkészlettel lehet felszerelni. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Adatok
Elérhetőség:
Rendelésre
Gyártó:
Maico
Védelem:
IP30
Szín:
Fehér
Anyag:
Műanyag
Feszültség:
230
EAN:
4012799571261
Fázisok száma:
1
Gyártói cikkszám:
0157.0126
Termékcsalád:
Maico HY 230
Szélesség (mm):
71
Magasság (mm):
71
Tömeg:
80 g/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Maico HY 230 higrosztát a páratartalomtól függő szellőztetéshez
A Maico HY 230 higrosztát szellőztető rendszerek vezérléséhez való. A levegő relatív páratartalmától függően kapcsolja be és ki a ventilátort.
Lakó- és üzlethelyiségekbe ajánljuk, nedves helyiségekbe is, például fürdőszobába, mosó- és szárítóhelyiségbe.
Falon kívüli, fehér műanyag házban készül, és IP30 védettségű. 230 V-os váltóáramú hálózatra kell kötni.
További higrosztátokat és fordulatszám-szabályozókat a Szabályozók kategóriában talál.
Melyik változat kell Önnek?
A Maico HY 230 és a HY 230 I higrosztát a kezelőegység helyében különbözik; kiemelve az a változat, amelyet most néz.
| Típus | Kezelőegység (beállítógomb) | Termékszám |
|---|---|---|
| Ön ezt nézi: Maico HY 230 | kívül, a házon | 0157.0126 |
| Maico HY 230 I | belül, a házfedél alatt | 0157.0127 |
Miért ezt válassza?
Bekapcsolja a ventilátort, ha nő a páratartalom
- Működés: Beépített érzékelővel méri a helyiség páratartalmát. Ha a páratartalom túllépi a beállított értéket, bekapcsolja a hozzá kötött elszívó ventilátort, így a nedves levegő távozik a helyiségből. A kapcsolási érték 20 és 80 % relatív páratartalom között állítható.
- Üzemmód: Üzembe helyezéskor a nyomtatott áramköri lapon lévő DIP-kapcsolóval lehet kiválasztani az üzemmódot: párátlanítás vagy párásítás. Gyárilag párátlanításra van állítva. A relé kapcsolási állapotát a házban egy piros LED jelzi.

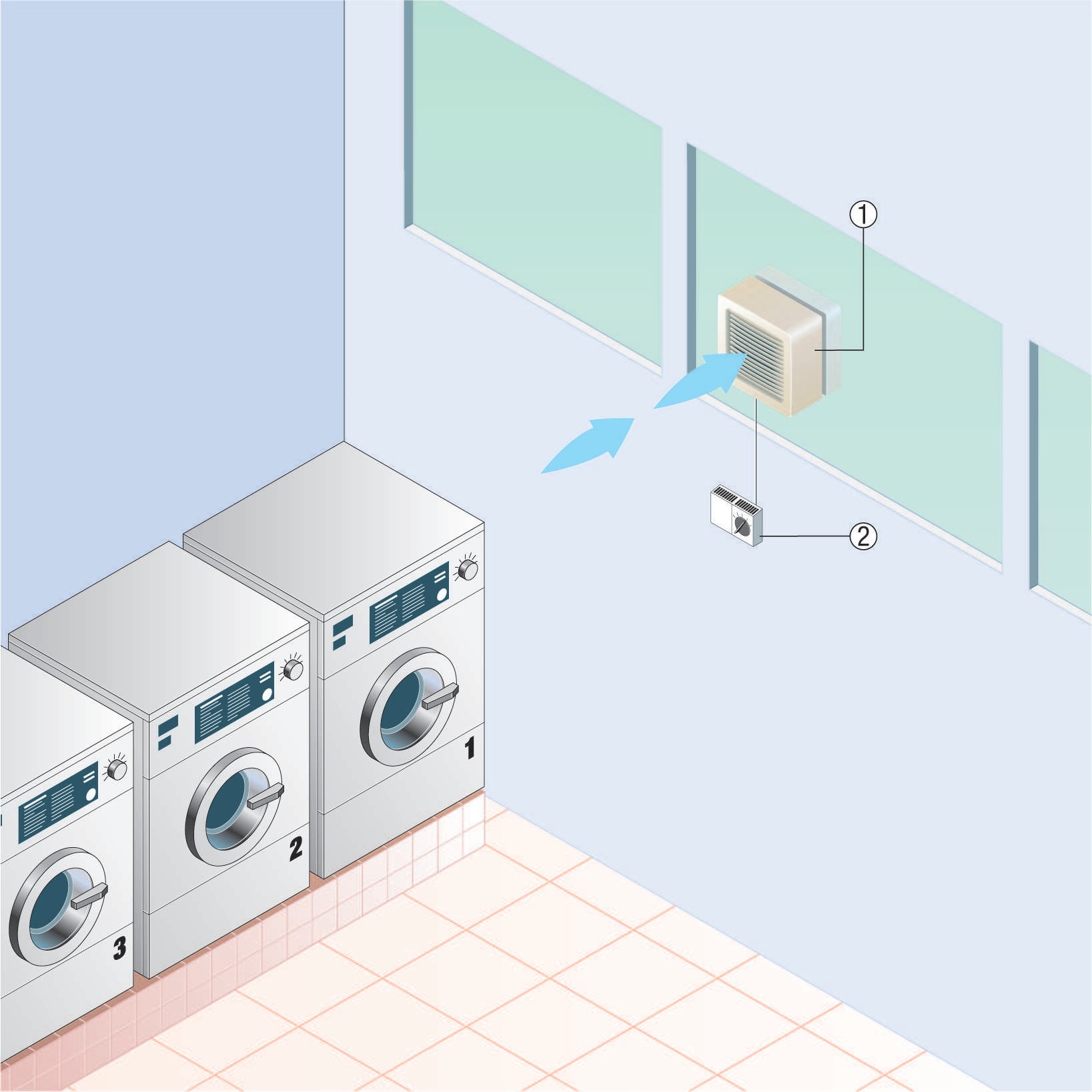

- A képen: A képen egy mosókonyhában az ablakba szerelt ventilátort (1) kapcsolja a higrosztát (2).
Süllyesztett dobozra vagy szerelőkészlettel

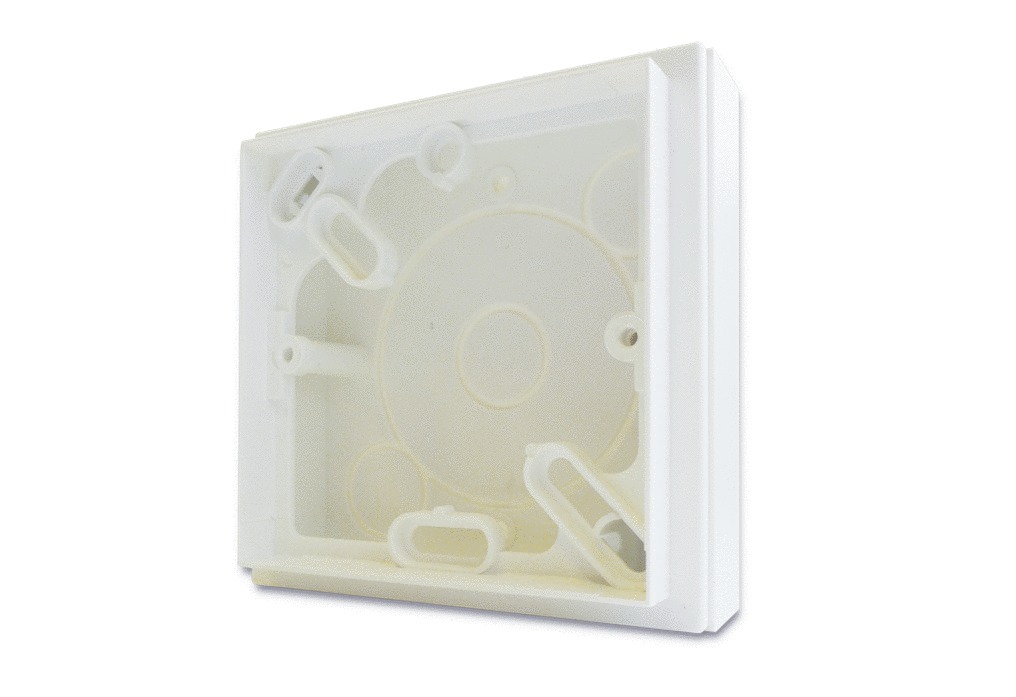

A higrosztátot közvetlenül süllyesztett szerelvénydobozra lehet szerelni. Ha nincs süllyesztett szerelvénydoboz, a Maico APM HY 230 falon kívüli szerelőkészlettel lehet a falra szerelni. A készlet keretébe a vezetékek fentről, alulról és hátulról vezethetők be. A képen a szerelőkészlet látható.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Feszültség | 230 V, váltóáram |
| Kimenet | relékimenet, 230 V (nem potenciálmentes) |
| Beállítási tartomány | 20-80 % relatív páratartalom |
| Kapcsolási különbség | 2,5 % relatív páratartalom |
| Az érzékelő tűrése | 5 % relatív páratartalom |
| Kapcsolóáram | legfeljebb 10 A ohmos terhelésnél (cos φ = 1), legfeljebb 4 A induktív terhelésnél (cos φ = 0,6), 230 V AC |
| Bekapcsolási áram | legfeljebb 16 A |
| Védettség | IP30 |
| Érintésvédelmi osztály | II. |
| Környezeti hőmérséklet | 0 és +50 °C között |
| Méretek (szélesség × magasság × mélység) | 71 × 71 × 27 mm |
| Ház | falon kívüli, műanyag, tiszta fehér (a RAL 9010-hez hasonló) |
Gyártója a németországi Maico. A termékszáma 0157.0126.
Melyik ventilátorhoz való?
Ventilátor mellett párátlanító vagy párásító készüléket is be- és kikapcsolhat.
A webáruházunkban kapható Maico ER ventilátorbetétek közül az ER 60 és az ER 100 alapkivitel, valamint a D, G, GVZ, I, VZ, VZ 15 és VZC kivitel tartozékai között szerepel. A fényszabályozású (F) és a páratartalom-szabályozású (H) kivitel tartozékai között nem szerepel. Ha nem biztos benne, hogy a ventilátora köthető rá, munkatársaink segítenek.
Beépítés
Így kell a higrosztátot felszerelni.
A higrosztátot a padló fölött körülbelül 1,5 méter magasan, lehetőleg a tartózkodási területen kell felszerelni. Közvetlenül légpárásító mellé ne szerelje.
- Vegye le a fedelet.
- Rögzítse a ház talprészét. A megfelelő rögzítőanyagot a helyszínen kell biztosítani.
- Végezze el a villamos bekötést a fedél hátoldalán lévő kapcsolási rajz alapján.
- Tegye vissza a fedelet.
- A higrosztát körülbelül 15 perc múlva üzemkész, ennyi idő alatt alkalmazkodik az érzékelője a helyiség levegőjéhez.
Bekötés és beállítás
Így kell a higrosztátot bekötni és beállítani.

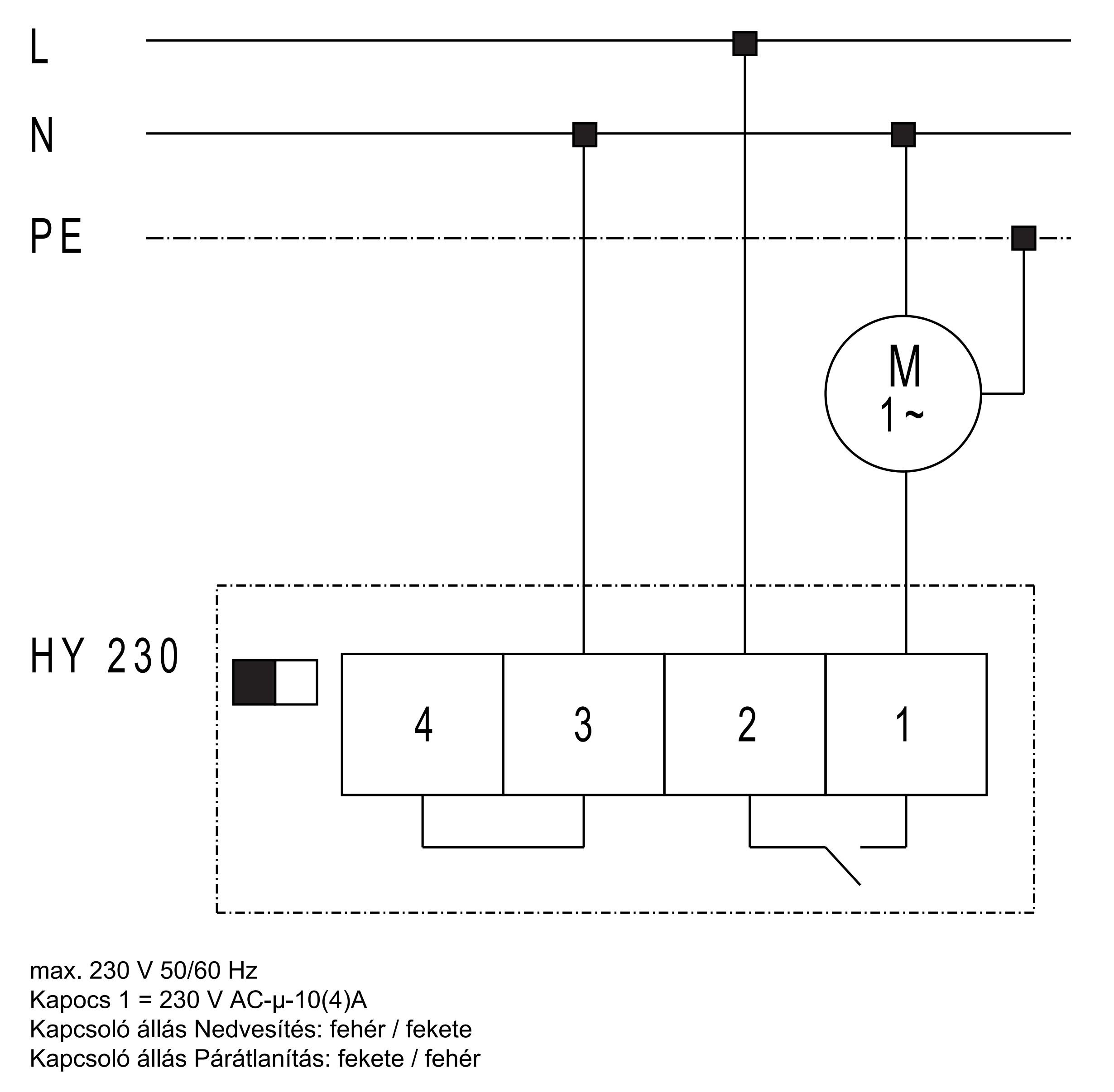

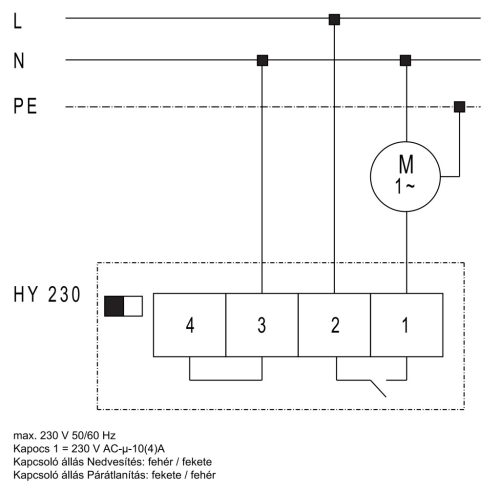

A rajzon az L, N és PE vezeték, a ventilátor motorja (M 1~) és a higrosztát 1-4. kapcsa látható. A kapcsolóállás jele nedvesítéshez (párásításhoz) fehér/fekete, párátlanításhoz fekete/fehér.
Lakóhelyiségben körülbelül 65 % relatív páratartalomra ajánljuk beállítani.
Biztonság és ártalmatlanítás
Ezekre ügyeljen a szereléskor és a készülék kiselejtezésekor.
- Fürdőszobába szereléskor vegye figyelembe a higrosztát IP30-as védettségét.
- A kiselejtezett készüléket és elektronikai alkatrészeit csak villamos képzettségű szakember szerelheti szét.
- A régi készüléket és a hibás alkatrészeket ne dobja a háztartási hulladékba, hanem adja le egy megfelelő gyűjtőhelyen.
Gyári dokumentumok
A magyar termékadatlapon a HY 230 műszaki adatai, a magyar kapcsolási rajzon a bekötés, a német, francia és angol nyelvű szerelési útmutatóban a felszerelés és a beállítás menete látható.
Tartozékok a szereléshez
Ezt a tartozékot ajánljuk a szereléshez: Maico APM HY 230 falon kívüli szerelőkészlet.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Körülbelül 65 % relatív páratartalomra ajánljuk. A beállításról a Bekötés és beállítás részben írtunk.
A HY 230 kezelőegysége kívül van, a HY 230 I-é a házfedél alatt. A két változatot a fenti változattáblában hasonlítjuk össze.
Igen, a Maico APM HY 230 falon kívüli szerelőkészlettel szerelhető fel. A készletet a fenti, szerelésről szóló sorban mutatjuk be.
Igen, a DIP-kapcsolóval párásításra is átállítható. Az üzemmódokat a fenti, párátlanításról szóló sorban írtuk le.
Körülbelül 15 perc múlva lesz üzemkész. A felszerelés lépéseit a Beépítés részben találja.
Ez a terhelés fajtájától függ. Az ohmos és az induktív terhelésnél kapcsolható áramot a Műszaki adatok táblázatában találja.
Igen, nedves helyiségbe is való. A szerelés szabályait a Biztonság és ártalmatlanítás részben soroltuk fel.
