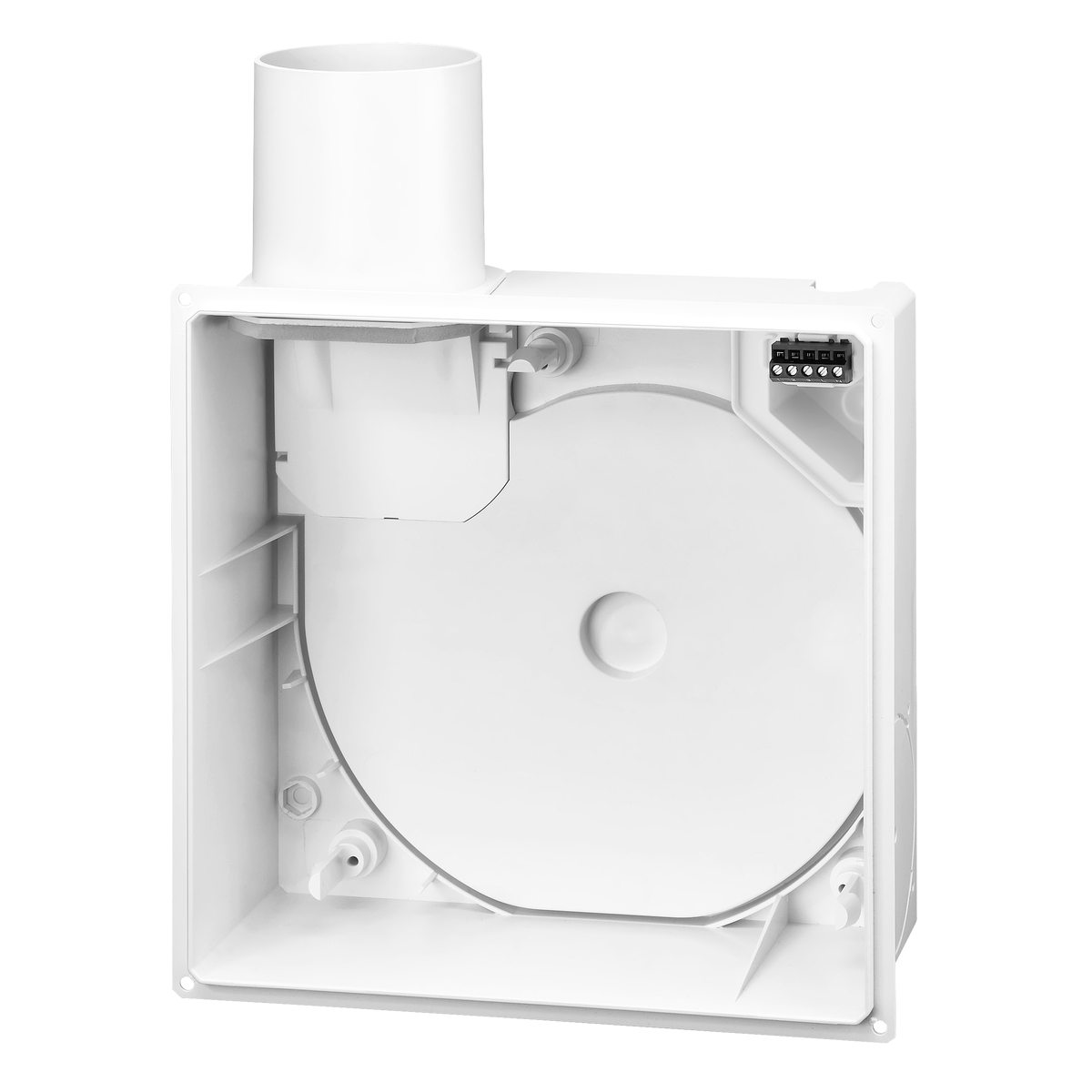

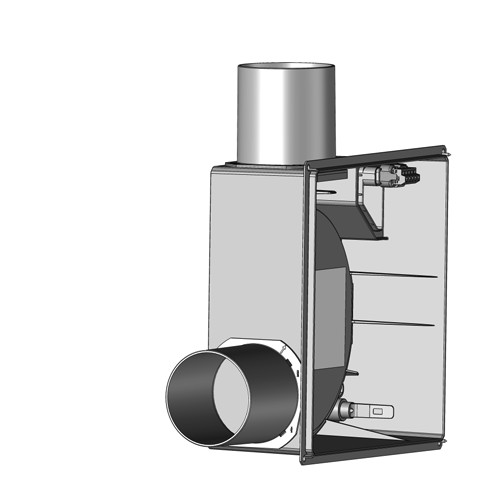

Helios ELS-GU Falba süllyesztett ventilátorház, légtömör visszacsapószeleppel

Melyik változat kell Önnek?

Így különböznek egymástól a Helios ELS ventilátorházak webáruházunkban; kiemelve az a változat, amelyet most néz.

Falba vagy mennyezetbe süllyesztett ventilátorhoz, tűzálló aknán kívül az ELS-GU-t ajánljuk. Falon kívüli szereléshez az ELS-GAP, tűzálló aknába az ELS-GUB való.

Miért ezt válassza?

Kifúvás felfelé, oldalra vagy hátra

Szállításkor a csonk felfelé áll, a szelepházzal együtt 90°-kal balra vagy jobbra fordítható. Az ELS-ARS terelőidommal a ház hátrafelé is fújhat, a hátsó csonk 90°-onként elfordítható. Így a ház a legtöbb beépítési helyzethez igazítható.

Légtömör visszacsapó szelep

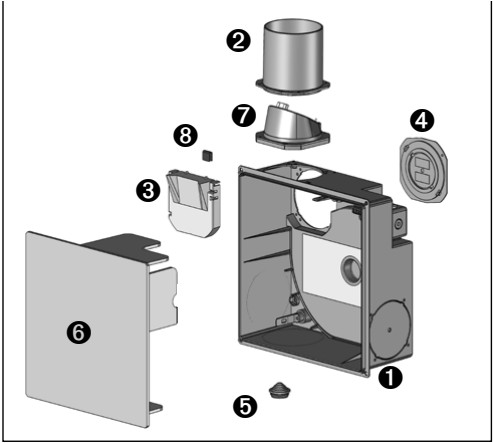

A szelepházban légtömör visszacsapó zsalu van, amely karbantartást nem igényel. Az ábra számai: 1. ház a dugaszos elektromos csatlakozással, 2. átszerelhető kifúvócsonk, 3. rámpa, 4. átszerelhető, bajonettzáras visszacsapó zsalu, 5. kábelátvezető, 6. vakolatvédő fedél, 7. szelepház a légtömör visszacsapó zsaluval, 8. kiegyenlítő súly.

A ventilátorbetét bepattan a házba

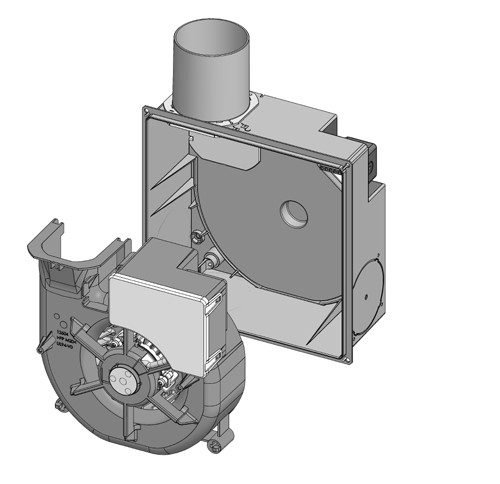

A Helios ELS ventilátorbetét a ház három rögzítési pontjába pattan. Az elektromos csatlakozás a házban lévő, kivehető dugaszos csatlakozón jön létre. A betétet csak ELS házba építve szabad üzemeltetni.

Második helyiség és WC-csésze

Az ELS-ZS készlettel vagy az ELS-ZAS csonkkal a ház bal vagy jobb oldalán egy második helyiség is rákapcsolható, például a fürdő mellett a WC. Az ELS-WCS készlettel a WC-csésze elszívása is megoldható, DN 50, 40 vagy 30 mm-es csővel.

Falba, mennyezetbe és aknába

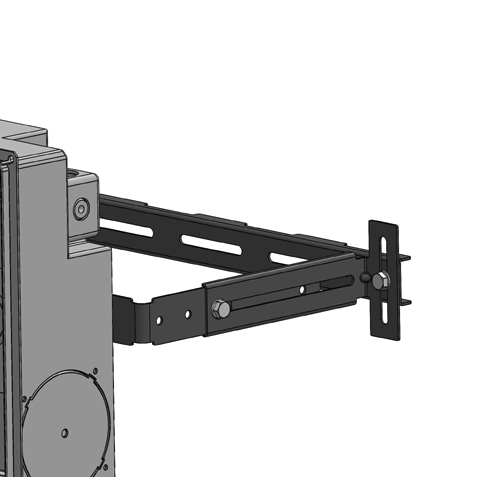

Falba, mennyezetbe és szerelőaknába is beépíthető, szerelt falba is. Aknában, vékony falazatban, burkolatban és mennyezetben az ELS-MHU szerelőkonzol rögzíti.

Műszaki adatok

Gyártója a németországi Helios Ventilatoren.

Méretek

Minden méret milliméterben értendő.

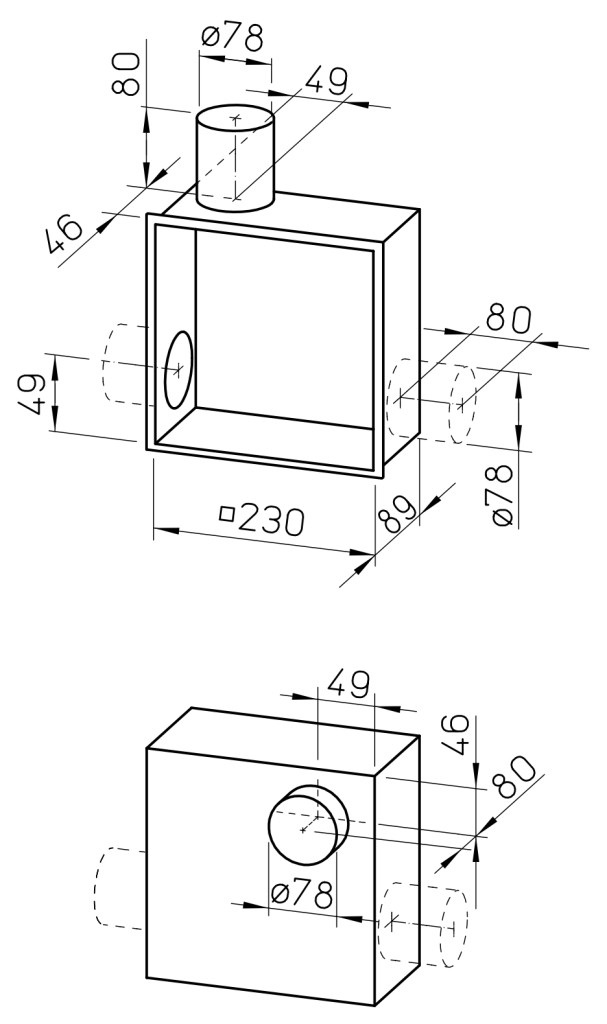

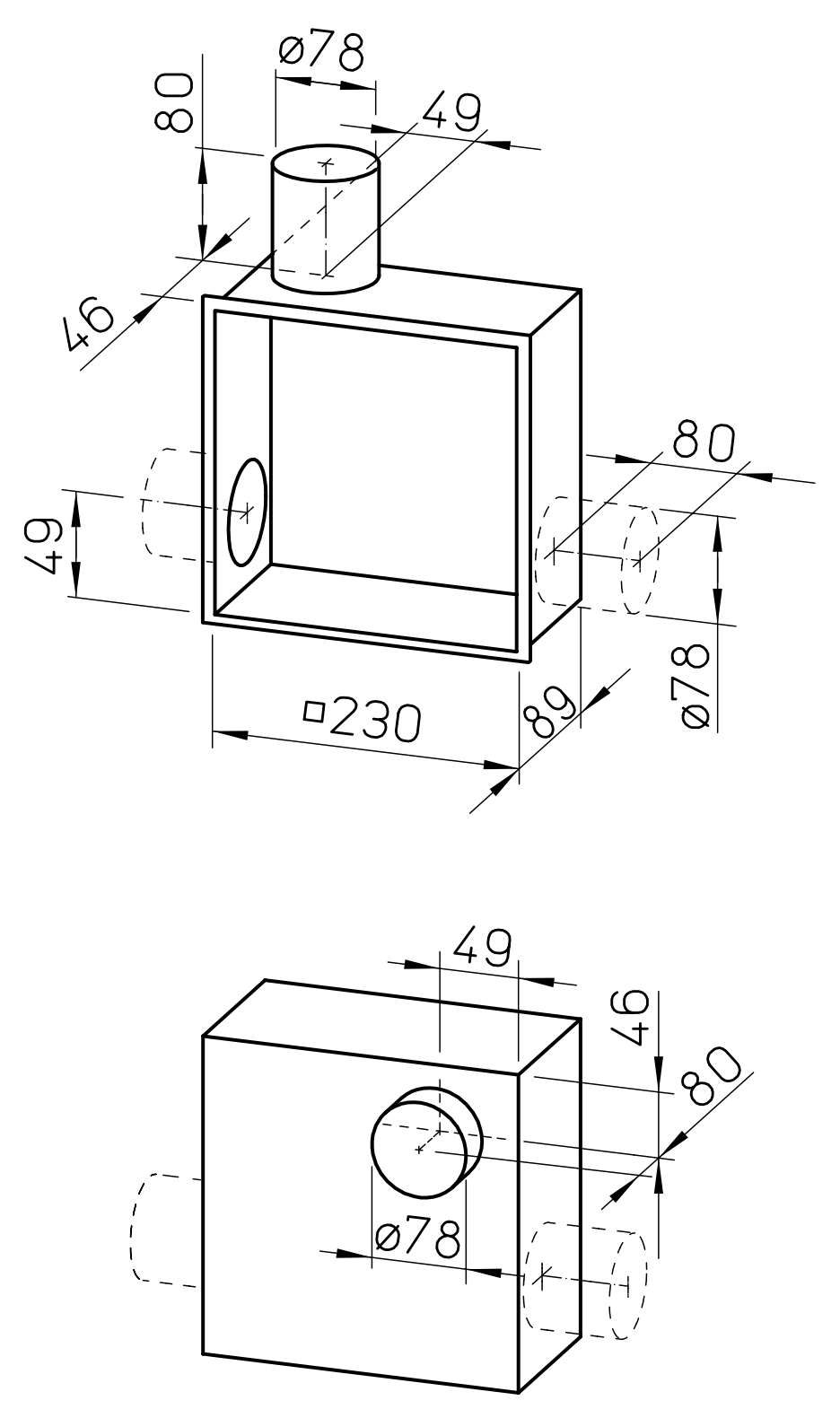

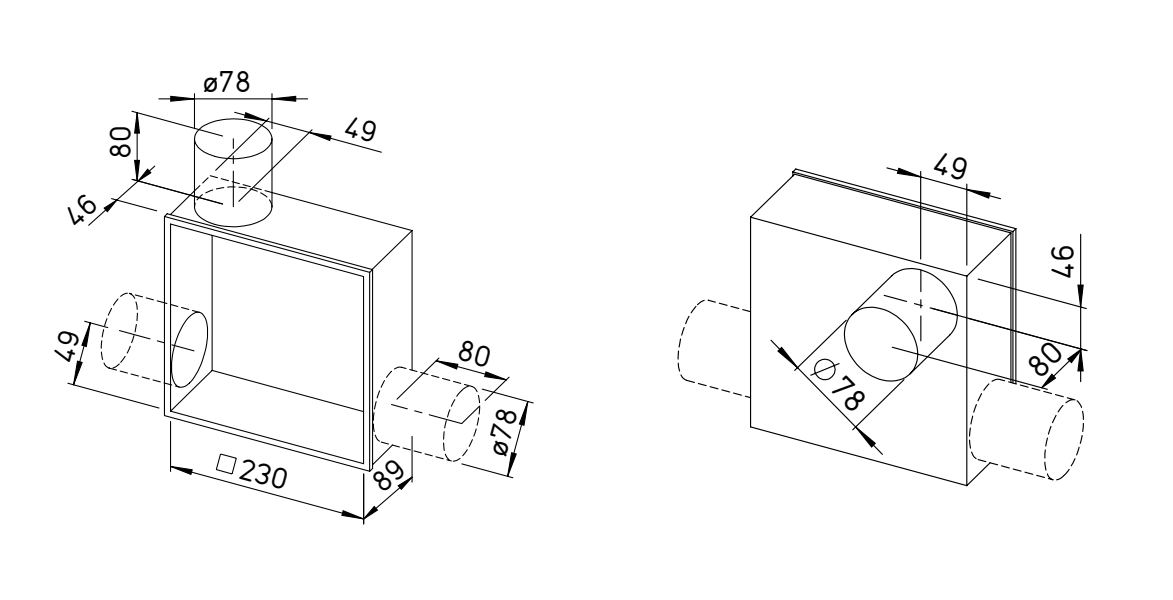

A ház 230 mm széles, 230 mm magas és 89 mm mély. A csatlakozó csonk 80 mm-re áll ki a házból, átmérője a rajzon 78 mm. A felső rajz a felfelé álló, az alsó a hátrafelé fordított csonkot mutatja. Szerelt falban 230 × 230 mm-es nyílás kell a házhoz.

Tűzvédelem

• Tűzvédelmi kivitel nélkül olyan épületbe való, ahol nincs tűzvédelmi követelmény.
• Tűzvédelmi követelményű épületben csak az ELS-D tűzvédelmi födémzáróval együtt építhető be, amely a közös gyűjtővezetékbe kerül.
• Födémzáró nélkül legfeljebb két teljes szint köthető egy közös gyűjtővezetékre.

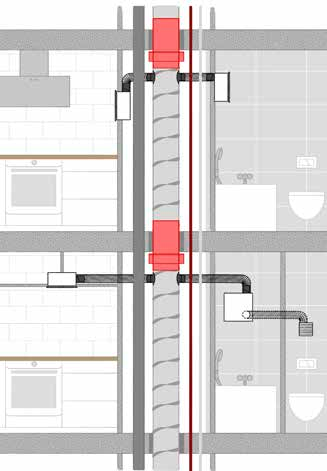

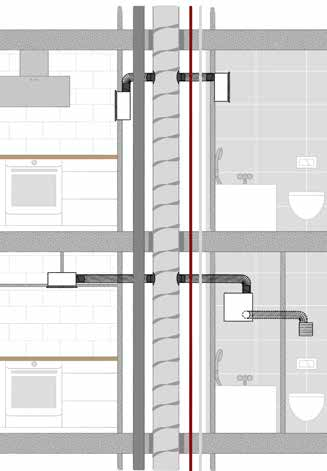

A bal oldali vázlaton a gyűjtővezetékben pirossal jelölt ELS-D födémzárók láthatók, a jobb oldalin két szint födémzáró nélkül. Az ELS-D födémzáróról munkatársainknál érdeklődjön.

Beépítés

A szellőzőrendszer

• A szellőzőrendszert a DIN 18017-3 szerint kell megtervezni.
• Egy közös gyűjtővezetékre szintenként legfeljebb három ELS ventilátor köthető.
• A lakás más helyiségeit nem szabad ugyanazzal a ventilátorral szellőztetni, amely a fürdőszobát és a WC-t szellőzteti.
• Minden elszívott helyiségben kell egy nem zárható, legalább 150 cm² szabad keresztmetszetű légpótló nyílás.

A ház elhelyezése

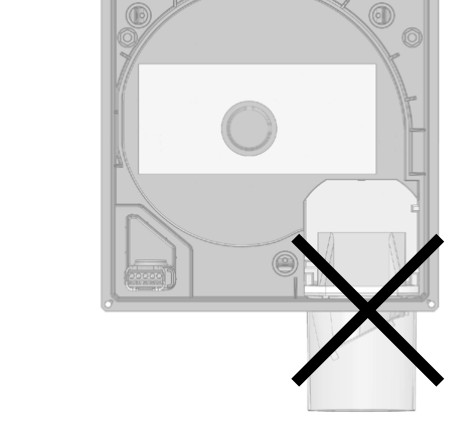

• A kifúvócsonk nem állhat lefelé, ez a beépítési helyzet nem megengedett.
• Ha a csonk felfelé áll, a kiegyenlítő súlyt nem szabad felhelyezni, minden más helyzetben fel kell tenni.
• Az ELS-DS tömítőkészletet is be kell építeni, ha a csonk jobbra áll, ha a ház 90°-kal jobbra vagy 180°-kal elfordított szelepházzal hátrafelé fúj, és ha a ház 2,25 m-nél alacsonyabban kerül a mennyezetbe.
• Életveszély áramütés miatt! Ha a tömítés hiányzik, és víz éri a készüléket (például a zuhanyfejből), a víz bejuthat a vezérlőtérbe, és a feszültség átterjedhet a külső felületre.
• Hátsó kifúváshoz az ELS-ARS átszerelő készlet kell.
• Második helyiség csatlakoztatásához a ház bal vagy jobb oldalán ki kell törni a csonk nyílását, a DN 80-as csatlakozócsövet pedig légtömören kell tömíteni.
• A WC-csésze elszívásához öblítőcső-leágazással szerelt öblítőtartály kell, és a helyi előírásokat is be kell tartani.
• Falba építve a ház elülső pereme a vakolat síkjába kerüljön.
• Könnyűszerkezetes mennyezetnél a mennyezet és a ház közé hangszigetelő anyagot kell tenni.
• Rezonáló burkolólapba (forgácslap, gipszkarton, szálcement lap) építve rugalmas távtartókkal kell megakadályozni a testhang terjedését.
• A DN 80-as csatlakozócsövet a kifúvócsonkra kell húzni és szalaggal rögzíteni, a hajlítási sugara pedig legyen nagyobb a cső átmérőjénél.
• Aknában, vékony falazatban, burkolatban vagy mennyezetben a ház rögzítéséhez az ELS-MHU szerelőkonzol kell.
• Kész burkolt előtétfalba utólag az ELS-VA előfalas adapterkerettel építhető be.
• Ha a ház túllóg a vakolaton, az ELS-AGR kiegyenlítő keret a fal és az előlap közé kerül, és a túl nagy vagy egyenetlen falnyílást is takarja.

Elektromos bekötés

• Minden karbantartási és szerelési munka előtt, valamint a csatlakozótér kinyitása előtt a készüléket teljesen le kell választani a hálózatról.
• Az elektromos bekötést csak jogosult villanyszerelő végezheti, a mellékelt kapcsolási rajzok alapján.
• Legalább 3 mm-es érintkezőnyílású, minden pólust bontó hálózati kapcsoló kötelező.
• A kábelátvezető nyílását a kábel átmérőjéhez kell igazítani, és ha nem zár légtömören, szilikonnal kell tömíteni, különben megszűnik az IP-védettség.
• A végszerelésig az elektromos csatlakozást feszültségmentesen kell tartani, a házat pedig a vakolatvédő fedéllel kell lezárni.

Üzemeltetés és karbantartás

• A ventilátorbetéttel együtt IPX5 védettségű (sugárzó víz ellen védett) és II. érintésvédelmi osztályú, így nedves helyiség 1-es zónájába is beépíthető (VDE 0100-701).
• A légtömör visszacsapó szelep karbantartást nem igényel.
• A végszerelés után a szerelési és kezelési útmutatót át kell adni az üzemeltetőnek (bérlőnek vagy tulajdonosnak).
• Szétszerelés előtt a készüléket le kell választani a hálózatról, és biztosítani kell visszakapcsolás ellen.

Tartozékok a beépítéshez

Ezeket a ventilátor tartozékokat ajánljuk az ELS-GU beépítéséhez: átszerelő és csatlakozó készleteket, kereteket, szerelőkonzolt, csatlakozócsövet.
