ATREA DUPLEX 300 Easy2.AM hővisszanyerős szellőztető

Melyik változat kell Önnek?

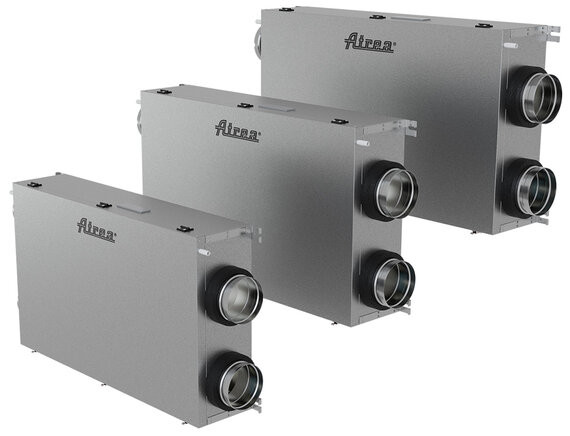

Így különböznek egymástól a fekvő ATREA DUPLEX készülékek webáruházunkban. A táblázatban kiemelve áll az a változat, amelyet most néz.

Miért ezt válassza?

Ellenáramú lemezes hőcserélő

A készülék közepén ellenáramú, műanyag lemezes hőcserélő van. A diagram a hővisszanyerés hatékonyságát mutatja a légáram függvényében. A színezett sáv mutatja, hol csapódhat ki a pára. Amikor az elszívott levegő lehűl, a pára kicsapódik a hőcserélő falán, és ez tovább növeli a hővisszanyerés hatékonyságát. Ha a befújt és az elszívott légtömegáram kiegyenlített, és a pára kicsapódik, a hővisszanyerés hatékonysága legfeljebb 92 %. Az EU-s energiacímkézés módszerével mért hőhatásfoka 82,7 %.

Belső felépítés, szűrők, szigetelt burkolat

• Ventilátorok: a levegőt két EBM radiális ventilátor mozgatja.
• Szűrők: a befújt és az elszívott levegő egy-egy kihúzható szűrőn halad át. Alapkivitelben ISO Coarse 90% (G4) osztályú szűrő van benne, helyette ISO ePM1 55% (F7) szűrő is választható.
• Burkolat: kívül alucink bevonatú lemez, középen 30 mm vastag ásványgyapot, belül horganyzott lemez.
• Csonkok: a csonkok szigetelése a hőhíd ellen véd.
• A képen: 1: hőcserélő, 2: ventilátor, 3: szűrő, 4: vezérlés sorkapoccsal, 5: csatlakozócsonk.

aMotion: vezérlés telefonról is

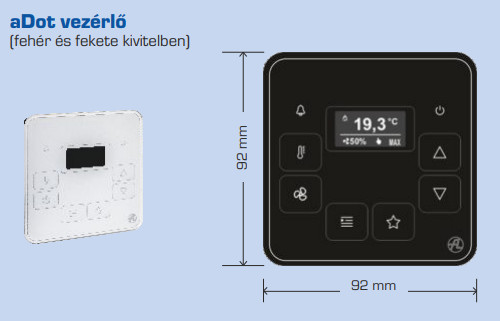

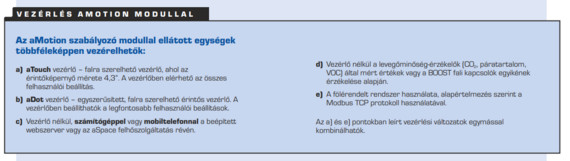

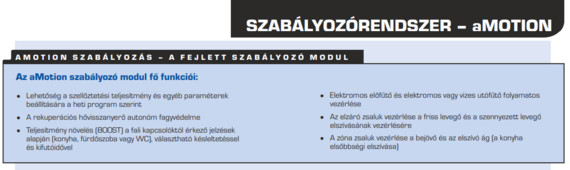

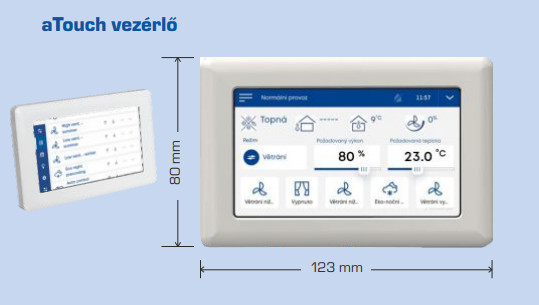

Az aMotion vezérlésnek beépített webszervere van, így számítógépről vagy telefonról, az aSpace felhőszolgáltatáson át távolról is kezelhető. Fali kezelőnek a 4,3 colos érintőképernyős aTouch vagy az érintős aDot választható. A szellőztetés teljesítményét heti program szerint is beállíthatja. A hőcserélő fagyvédelme önműködő. CO2-, pára- vagy VOC-érzékelő jelére, illetve a konyha, a fürdőszoba vagy a WC BOOST-gombjára a készülék növeli a teljesítményt. Az ATREA aMotion alkalmazás Androidra és iOS-re is letölthető.

Szűrőcsere négy lépésben

• 1. Kapcsolja ki a készüléket. Mennyezet alá szerelt készüléknél szükség esetén kösse le a kondenzvíz-elvezetést.
• 2. Oldja ki a három kapcsot, és óvatosan nyissa ki a fedelet. Hideg időszakban készítsen elő törlőkendőt és edényt az ajtón maradt kondenzvízhez.
• 3. Húzza ki a régi szűrőt.
• 4. Tolja be az új szűrőt, zárja vissza a fedelet a három kapoccsal, és mennyezet alatti helyzetben kösse vissza a kondenzvíz-elvezetést.

Felhasználás

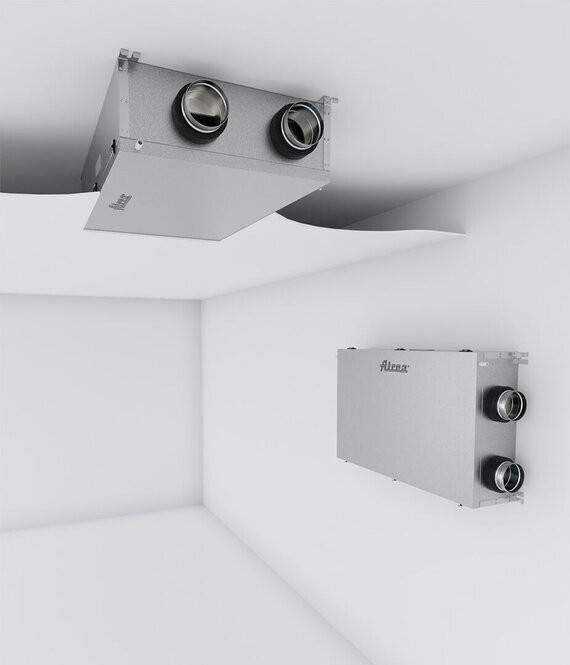

Kényelmi szellőztetésre való. Lakóépületek mellett irodákban, iskolákban és kisebb üzemekben is használható. Univerzális kivitelben készül: jobbos és balos elrendezésben is beköthető. aMotion vezérlésnél ehhez a szakszerviz egy paramétert állít át a vezérlésben. A képen az egyik készülék mennyezet alá, a másik falra van szerelve.

Ezen a képen a mennyezet alatti és a fali elhelyezés jobbos és balos elrendezése látható.

Műszaki adatok

A táblázat a sorozat mindkét méretét mutatja. A most nézett méret oszlopát a fejlécben jelöltük.

A készülék tömegét munkatársainktól kérdezheti meg.

Az EU-s energiacímkén az energiaosztály, a hangteljesítmény és a legnagyobb légszállítás olvasható.

Gyártója a csehországi ATREA s.r.o. Székhelye Jablonec nad Nisouban van.

Nyomástartalék és teljesítményfelvétel

A görbe a legnagyobb nyomástartalékot mutatja a légáram függvényében, ISO Coarse 90% (G4) szűrővel. A kék pont a referencia-légáram (a legnagyobb légáram 70 %-a, 50 Pa), a fehér pont a legnagyobb légszállítás (100 Pa). A pontok mellett az egész készülék teljesítményfelvétele áll, a két ventilátorral és a vezérléssel együtt.

Méretek

A rajzon H a készülék magassága, S a szélessége, L a hossza a csonkok nélkül, milliméterben.

A csonkok jele: ODA a friss kültéri levegő beszívása, SUP a kezelt levegő befúvása a lakásba, ETA a lakásból elszívott levegő, EHA a kidobott levegő.

Beépítés

Így kell elhelyezni és bekötni a készüléket.

Elhelyezés

Lapos szerkezete miatt alacsony álmennyezetbe is beépíthető. Az álmennyezeti tér legkisebb magasságát ez a táblázat mutatja.

A készülék alá gipszkarton álmennyezet szerelhető. Fürdőszobában az álmennyezetnek és a szervizajtónak is párazárónak kell lennie.

Kondenzvíz-elvezetés

• Hővisszanyerés közben a kondenzvíz az elszívott levegő áramlási irányában folyik ki a hőcserélőből, és a készülékből a szennyvízcsatornába távozik.
• Ehhez a készüléket a kidobott levegő (EHA) csonkja felé lejtésbe kell hozni.
• A legkisebb lejtés a lenti táblázatban áll: a, b, c és d a készülék négy sarkának távolsága a mennyezettől.
• A készüléket és a csatornát legalább 150 mm magas szifonhurokkal vagy golyós, száraz szifonnal kell elválasztani.
• Ahol a javasolt bekötés nem alakítható ki, kis kondenzszivattyú is használható.
• A szállítás része a 16 mm-es kondenzcsonk és a 2 m hosszú, 16 mm belső átmérőjű flexibilis tömlő.
• A javasolt bekötéshez golyós bűzzár (például AKS1Z), könyök (például HT DN 32) és DN 32-es csatornacsatlakozás kell.

Kondenzvíz-elvezetés falra szerelt DUPLEX Easy2-nél

• Fali helyzetben a két G 5/4"-os kondenzcsonkra egy-egy 300-700 mm hosszú, G 5/4" × 32/40 mm-es flexibilis csatlakozó kerül, mindkettő a szállítás része.
• A csatornához szagelzáró (például AKS2), könyök, cső és elágazás (például HT DN 40), valamint DN 40-es csatornacsatlakozás kell.

Elektromos bekötés

• A beépített vezérlés legalább két bemenetére a világításkapcsolók vagy más, a teljesítményt automatikusan szabályozó eszközök jelét lehet kötni.
• Ezeket a bemeneteket mindig be kell kötni, vagy helyettük más érzékelőt, például CO2-, VOC- vagy páraérzékelőt kell csatlakoztatni.
• Az aMotion vezérlés fali kezelőjének kábele legfeljebb 50 m hosszú lehet.
• Az aMotion vezérlés UTP CAT 5e kábellel csatlakozik a hálózatra, és Modbus TCP protokollal felsőbb épületfelügyeleti rendszerbe is beköthető.

Választható fűtők

• Választható tartozékként EDO elektromos előfűtő építhető a készülékbe.
• Ebbe a méretbe EDO 1,1 típusú fűtő való.
• Az EDO a hőcserélő fagyvédelmét is ellátja, és nem csökkenti a készülék nyomástartalékát.
• Utófűtő a készülékbe nem építhető, a légcsatornába azonban EPO-V elektromos fűtő tehető.
• aMotion vezérléssel a TPO EC THV melegvizes utófűtő is választható.

Üzemeltetés és karbantartás

Ezekre ügyeljen használat és karbantartás közben.

Szűrőcsere és biztonság

• A szűrőcserét, a készülék belsejének és a hőcserélőnek a tisztítását a felhasználó is elvégezheti.
• Az elektromos részeket érintő munkát csak az ATREA tanúsított szervizhálózatához tartozó szerviztechnikus végezheti.
• Mielőtt kinyitja a készülék ajtaját, a tápellátást mindig le kell kapcsolni: a kismegszakítóval, a biztosítós leválasztóval vagy a dugó kihúzásával, ha a készülék dugóval csatlakozik.
• A szűrőt legkésőbb akkor kell cserélni, amikor a vezérlő jelzi, poros környezetben hamarabb.
• A szűrőkazetta típusa és mérete a készülék típustábláján olvasható, a gyári pótszűrő neve FK 300 (300-500 E2), G4 vagy F7 osztályban.
• A szűrőt csak az cserélje, aki nem allergiás a porra, és a cserét ne végezze érzékeny személy jelenlétében.
• A régi szűrőt zárt zacskóba téve a kommunális hulladékba kell dobni.

A hőcserélő tisztítása

A képen a készülék a szervizoldal felől látható, a kivehető hőcserélővel.

• A hőcserélő szerszám nélkül, maga felé húzva vehető ki.
• Jegyezze meg, milyen helyzetben volt a hőcserélő.
• Visszatenni fordított sorrendben kell.
• A hőcserélőt meleg, mosogatószeres vízzel kell átöblíteni, amelyben a kezét még kényelmesen tartani tudja.
• Szerves oldószert vagy klórt tartalmazó szerrel nem szabad tisztítani, mert a hőcserélő visszafordíthatatlanul károsodik.
• A hőcserélőt óvni kell a napfénytől és az UV-sugárzástól.
• Visszahelyezés előtt a tömítését szilikonolajjal ajánljuk bekenni.

Kezelő, szifon, javítás

• A fali kezelőt csak száraz vagy enyhén nedves ruhával szabad tisztítani, a belsejébe nem kerülhet víz.
• A kondenzvíz-elvezetés szifonját vízzel feltöltve kell tartani, főleg nyáron és ősszel, mert különben a csatornából levegőt szívhat a készülék.
• A készüléket nem érheti nedvesség vagy közvetlen víz.
• Minden javítást szakcégnek kell végeznie.
