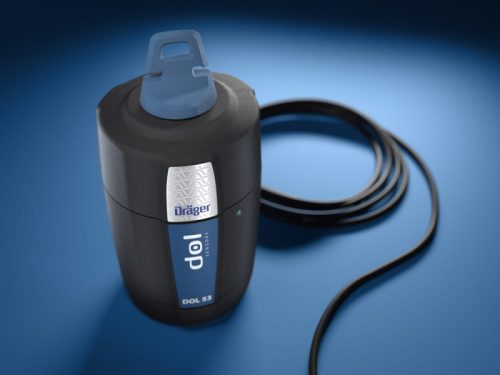

dol-sensors DOL 53 ammónia érzékelő
947 025 Ft
dol-sensors DOL 53 ammónia érzékelő
RENDELÉSRE
947 025 Ft
A dol-sensors DOL 53 ammónia érzékelő az állattartó épületek levegőjében folyamatosan méri az ammónia (NH3) koncentrációját. Baromfi- és sertésistállók klímaszabályozásához ajánljuk.
Kis és nagy ammóniakoncentrációnál is pontosan mér, a más gázokra való keresztérzékenysége elhanyagolható. A 0-10 V-os kimenete klímavezérlőbe vagy gazdaságirányítási rendszerbe köthető. Az érzékelőelemet élettartama alatt nem kell kalibrálni. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Adatok
Elérhetőség:
Rendelésre
Felszerelés módja:
Függőlegesen, a szűrővel lefelé
Gyártó:
dol-sensors
Védelem:
IP65
Feszültség:
18-30 V DC
Súly:
0,5
Felhasználási terület:
Állattartó épületek és légtisztítók
Léghőmérséklet-tartomány (°C):
0 … +50
Termékcsalád:
dol-sensors klímaérzékelők
Hosszúság (mm):
155
Szélesség (mm):
75
Tömeg:
500 g/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
dol-sensors DOL 53 ammónia érzékelő
A dol-sensors DOL 53 elektrokémiai elven működő ammónia érzékelő. Fix helyre szerelve, folyamatosan méri az ammónia (NH3) koncentrációját a brojler- és más állattartó épületek levegőjében. Az érzékelő 2016-ban ezüstérmet nyert az EuroTier állattenyésztési kiállítás innovációs díján.
Webáruházunkban a ventilátor tartozékok között kínáljuk. A kategória többi termékét a Ventilátor tartozékok oldalon találja.
Miért ezt ajánljuk?
Közvetlenül az istálló levegőjében mér
- Mérés helye: Közvetlenül az állattartó épületben szerelhető fel, csövek és szivattyúk nélkül.
- Környezet: Robusztus kivitelben készül, állattartó létesítményekbe alkalmas. Por, magas páratartalom vagy változó hőmérséklet mellett is mér.
Csatlakozós bekötés, meglévő rendszerekhez is
- Bekötés: Plug and play módon szerelhető be és cserélhető.
- Rendszer: Meglévő épületekbe és klímaszabályozási rendszerekbe is beilleszthető.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Típus | dol-sensors DOL 53 ammónia érzékelő |
| Mérési elv | elektrokémiai |
| Mért gáz | ammónia (NH3) |
| Mérési tartomány | 0-100 ppm NH3 |
| Kimenet | 0-10 V DC |
| Feszültségfelbontás | 0,1 V/ppm |
| Jelátviteli felbontás | 0,5 ppm |
| Pontosság | 1,5 ppm vagy a mért érték ±10%-a |
| Hosszú távú eltolódás | kevesebb, mint a mért érték ±10%-a |
| Időállandó (T50) | legfeljebb 30 s |
| Tápfeszültség | 18-30 V DC |
| Áramfelvétel | kevesebb, mint 10 mA |
| Üzemi hőmérséklet | 0 °C-tól +50 °C-ig |
| Tárolási hőmérséklet | -20 °C-tól +60 °C-ig |
| Páratartalom | 15-95% relatív páratartalom |
| Légnyomás | 700-1300 hPa |
| Az érzékelőelem várható élettartama | 3 év, de legfeljebb a típustábláján álló dátumig |
| Védettség | IP65 (DIN 40050-9) |
| Kábel | 2 m, 3 × 0,25 mm² (AWG23), csatlakozóval |
| Legnagyobb kábelhossz | 100 m 0,75 mm²-es, 200 m 1,5 mm²-es érrel |
| Tömeg | 500 g |
| Megfelelőség | CE, UKCA; RoHS, EMC és kisfeszültségű irányelv, a húshasznú csirkék védelméről szóló 2007/43/EK irányelv |
Gyártója a dániai dol-sensors.
Kimeneti jelleggörbe
A 0-10 V-os kimenet a 0-100 ppm-es tartományt adja vissza, ppm-enként 0,1 V-tal.
Méretek
A gyártó méretrajza: minden méret milliméterben.
Az érzékelő 155 mm hosszú, az átmérője 75 mm.
Felépítés
A DOL 53 érzékelőelemből, házból és porszűrőből áll.
- 1: csatlakozó és csatlakozóaljzat
- 2: rögzítőfül
- 3: ház
- 4: zöld/sárga LED
- 5: érzékelőelem (cikkszáma 140248)
- 6: porszűrő (cikkszáma 140236, ötös készletben)
- 7: az érzékelőelemet rögzítő gyűrű
Az érzékelőelem (érzékelőfej) és a porszűrő szükség szerint cserélhető. Az érzékelőelemet a nagyobb védelem érdekében zárt dobozban kapja. A kábel a csomag része.
Felhasználás
Ha az ammóniaszint emelkedik, a telep vezetője időben beavatkozhat.
Az ábrán a DOL 53 egy baromfiistálló légterében, a rögzítőfülénél felfüggesztve látható.
- Baromfiistállókban és más mezőgazdasági környezetben az ammóniaszint folyamatos mérésére készült.
- Gazdaságvezérlőhöz kötve a szellőzőrendszer automatikus vezérlését segítheti.
- Légtisztítóval felszerelt istállóban a légtisztító bemeneti oldalán is mérhet.
Beépítés
Így kerül a helyére az érzékelő az istállóban.
Elhelyezés
- Az érzékelőt az állattartó épület közepére kell szerelni.
- Légtisztítóban a falak, illetve a szűrők közötti középre kerül.
- A falaktól és a légbeömlőktől megfelelő távolságra legyen.
- Olyan helyre szerelje, ahol karbantartáskor hozzáfér, és ahol fröccsenő víz nem éri.
- A hely legyen kevéssé rezgő, és a hőmérséklete lehetőleg állandó.
- Ne érje közvetlen napfény, mert az a mérést befolyásolja.
- A porszűrő körül a levegő szabadon áramoljon.
Szerelés
- Az érzékelőt a tetején lévő rögzítőfülnél fogva kell felszerelni, a szűrővel lefelé.
- A függőlegestől legfeljebb 15 fokkal térhet el.
- Az elektromos kábelénél fogva nem szabad felfüggeszteni.
- Bekapcsolás után fél óráig melegszik, csak utána mér.
Elektromos bekötés
| Ér színe | Csatlakozótű | Funkció |
|---|---|---|
| fehér | 1 | tápfeszültség, 24 V (18-30 V DC) |
| barna | 2 | mérőjel, 0-100 ppm NH3 (0-10 V) |
| zöld | 3 | GND |
| nincs ér | 4 | nem használt |
- A villamos szerelést, a szervizt és a hibakeresést csak szakképzett személy végezheti, az EN 60204-1 szabvány és a vonatkozó EU-szabványok szerint.
Karbantartás
Így tartja üzemképesen az érzékelőt.
- Az érzékelőelemet legkésőbb 3 év üzem után ki kell cserélni.
- A határidőt az érzékelőelem típustábláján lévő dátum mutatja.
- Naponta szemrevételezéssel ellenőrizze, hogy az érzékelő üzemkész-e.
- Évente szakemberrel vizsgáltassa meg, és ellenőriztesse az érzékenységét.
- Az eltömődött porszűrőt cserélje ki, mert lassítja az érzékelőelem válaszát, és ez az érzékenységre is hat.
- Az érzékenység ellenőrzése előtt mindig új porszűrőt kell betenni.
- Az istálló takarítása és fertőtlenítése idejére le kell szerelni.
- A csatlakozó lehúzása után csavarja fel a zárókupakot, mert nélküle a csatlakozó korrodál.
- A felületét langyos vízzel tisztítsa, és nézze meg, nem sérült-e meg.
- Ha a tisztítás vagy lecsapódás miatt nedves lett, törölje szárazra.
- Repülővel csak az eredeti csomagolásában szabad szállítani, különben az érzékenysége csökkenhet.
A LED jelzései
Az érzékelő állapotát a házon lévő LED színe és villogása mutatja.
| LED | Állapot | Teendő |
|---|---|---|
| sárga, lassan villog | hibás vagy megszakadt tápellátás, rövidzár a kábelben, túl- vagy alulfeszültség, hibás ház | a kábel és a tápfeszültség ellenőrzése, hibás háznál a ház cseréje |
| zöld és sárga váltakozva | bemelegszik, a jel 0 V | nincs teendő, legfeljebb 30 percig tart |
| zöld, folyamatos | rendben működik | nincs teendő |
| zöld, gyorsan villog | 40-60 ppm közötti tesztkoncentráció | nincs teendő, legfeljebb 5 percig tart |
| sárga, folyamatos | belső hiba, a jel 0 V | a ház cseréje |
| sárga, villog | -5 ppm alatti érték, a kimenet 0 V | az érzékelőelem cseréje, ha egy napnál tovább tart |
| zöld, villog | 105 ppm fölötti, a mérési tartományon kívüli koncentráció | friss levegős szellőztetés |
| zöld, zöld, zöld, sárga | az érzékelőelem 3 évnél idősebb | az érzékelőelem cseréje |
dol-sensors érzékelők webáruházunkban
A szén-dioxid szintjét ugyanettől a gyártótól a DOL 119 CO2 érzékelő méri.
| Érzékelő | Mért gáz, tartomány | Kimenet | Védettség |
|---|---|---|---|
| Ön ezt nézi: DOL 53 ammónia érzékelő | ammónia (NH3), 0-100 ppm | 0-10 V | IP65 |
| DOL 119 CO2 érzékelő | szén-dioxid (CO2), 400-10 000 ppm | 0-10 V vagy 4-20 mA | IP67 |
A táblázatban kiemelve áll az az érzékelő, amelyet most néz.
Gyári dokumentumok
A használati útmutatóban a szerelést, a bekötést, a LED jelzéseit és a karbantartást, a műszaki adatlapon a mérési adatokat, a megfelelőségi nyilatkozatban az EU-irányelveket és a szabványokat találja. Mindhárom dokumentum angol nyelvű.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek. Hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Az állattartó épület közepére kell szerelni, a rögzítőfülénél felfüggesztve, a szűrővel lefelé. Az elhelyezés részleteit a Beépítés részben olvashatja.
Legkésőbb 3 évente cserélni kell. A cserére figyelmeztető LED-jelzést a Karbantartás részben találja.
0-10 V-os egyenfeszültségű jelet ad, amely a 0-100 ppm-es tartománynak felel meg. A többi villamos adatot a Műszaki adatok táblázatában találja.
Nem, a takarítás és a fertőtlenítés idejére le kell szerelni. A zárókupakról a Karbantartás részben olvashat.
