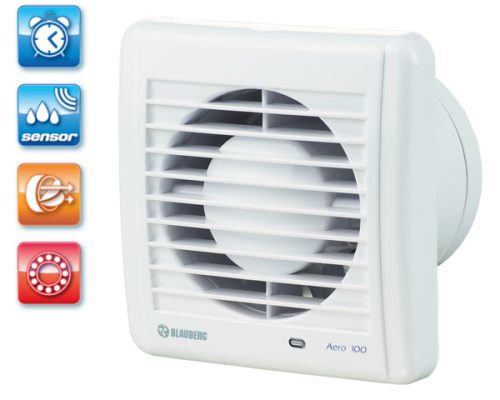

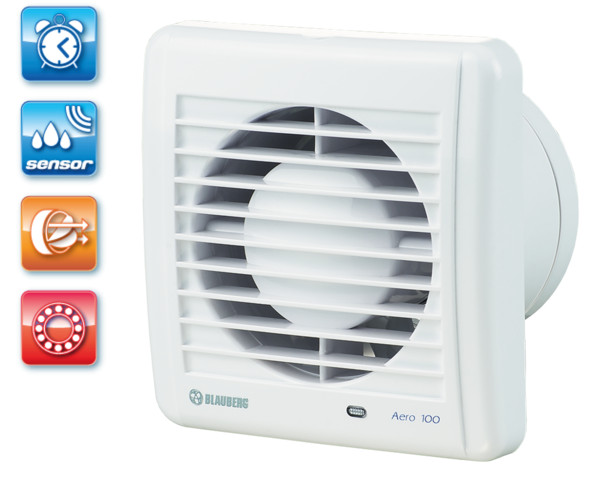

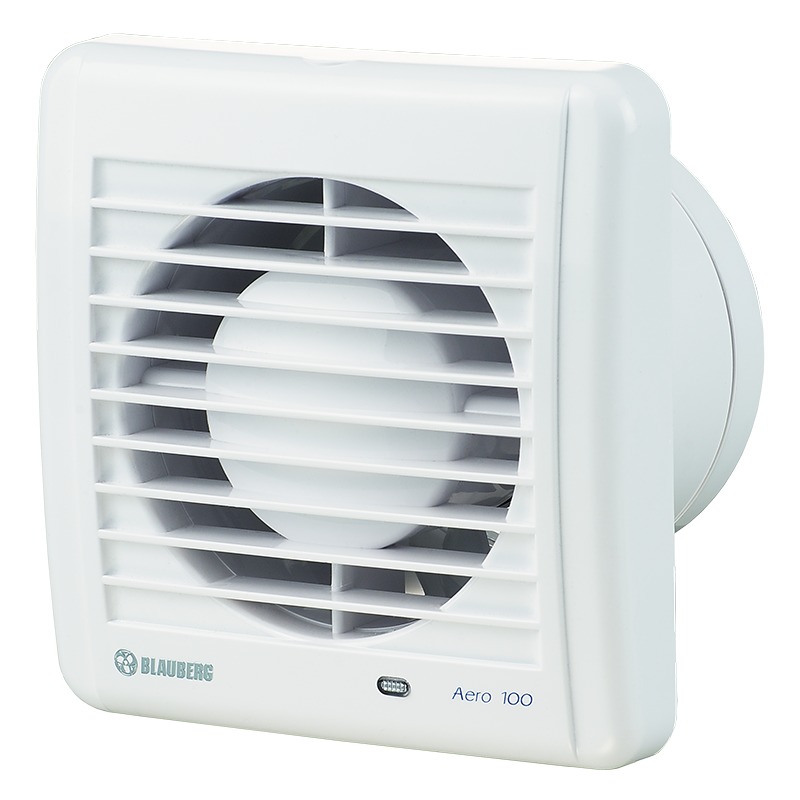

BLAUBERG AERO 100 H - Páraérzékelős fürdőszoba és wc ventilátor

Melyik változat kell Önnek?

Két változat 100 mm-es csőhöz; kiemelve az a változat, amelyet most néz.

Mindkét változat légszállítása 102 m³/h, teljesítményfelvétele 14 W, 3 m-ről mért hangnyomása 38 dB(A). A különbség a bekapcsolás módjában van.

Miért ezt válassza?

Halk, tartós, visszacsapó szeleppel

UV-álló műanyag házzal és járókerékkel készül, a motorja golyóscsapágyas. A csapágyak karbantartásmentesek, a motor teljes élettartamára zsírozottak. Amikor a ventilátor áll, a beépített visszacsapó szelep elzárja a csövet, így nem áramlik vissza a levegő. Folyamatos üzemre is alkalmas.

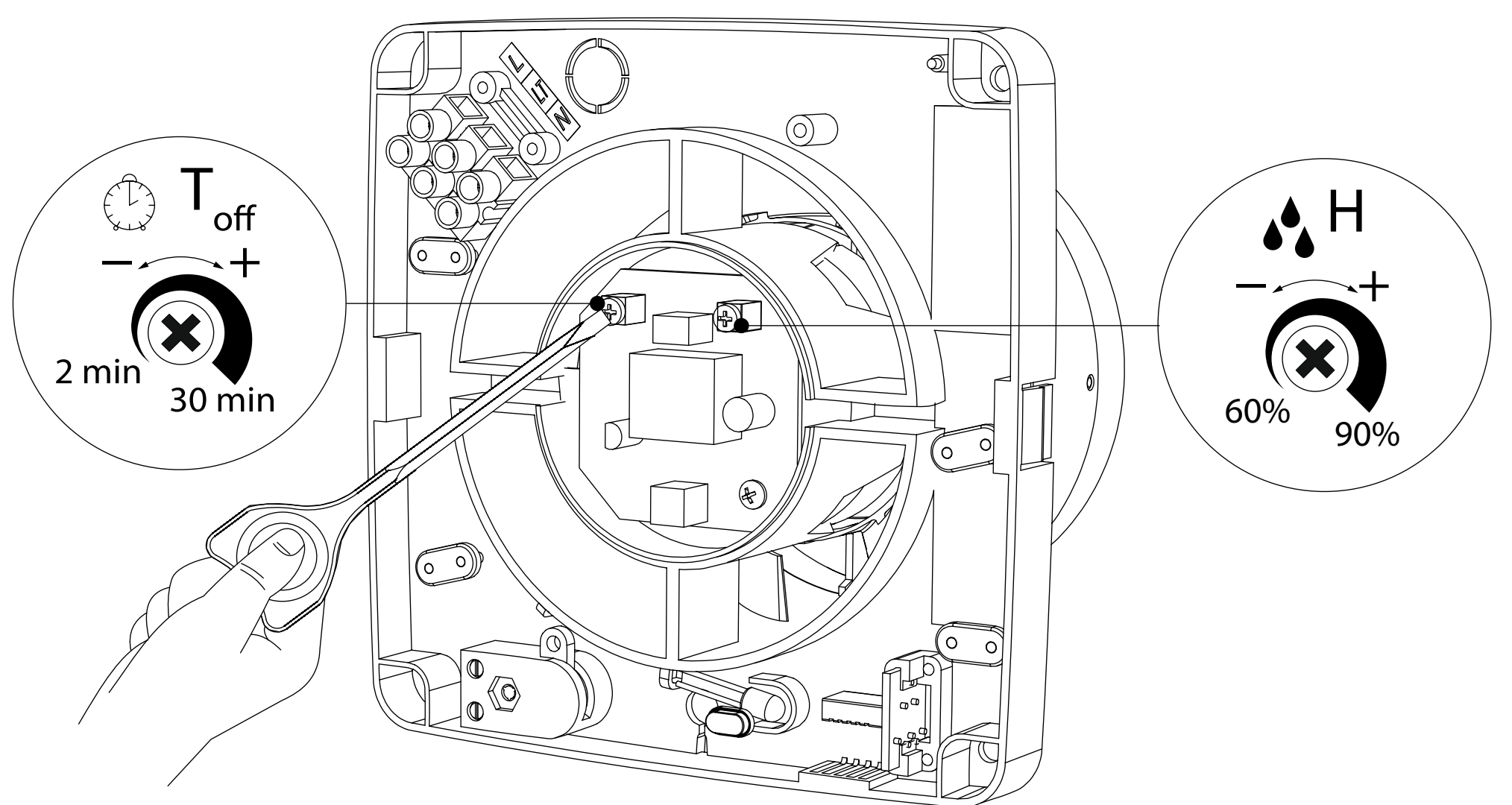

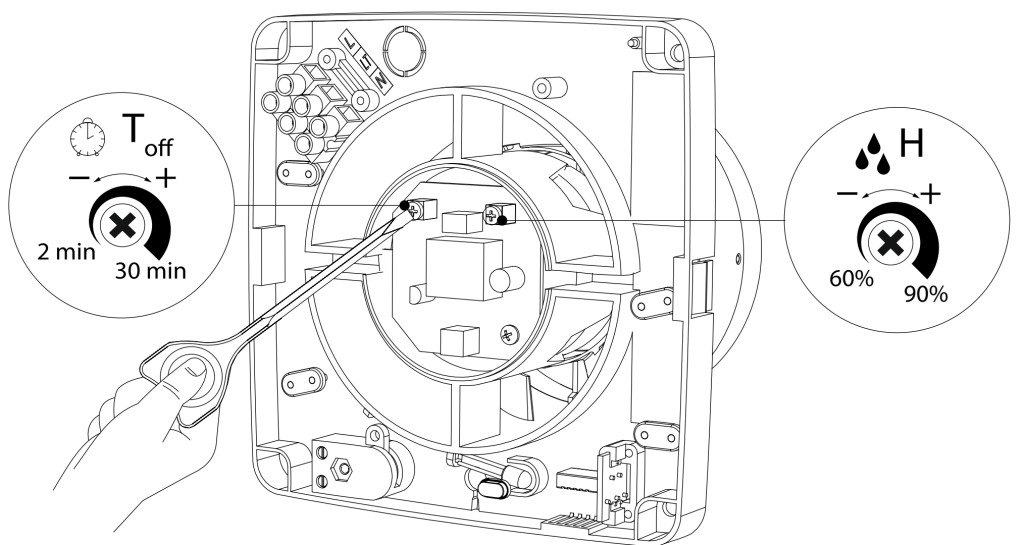

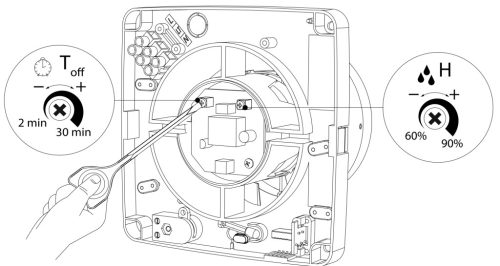

Állítható páraérzékelő és időzítő

A páratartalom küszöbét 60 és 90 % között, az utánfutási időt 2 és 30 perc között állíthatja be. Ehhez a mellékelt műanyag csavarhúzót használja, mert a fém szerszám kárt tehet az áramköri lapban. Az időzítő lapja hálózati feszültség alatt van, ezért beállítás előtt a ventilátort teljesen le kell választani a hálózatról.

Fürdőszobába, a 2-es zónába is

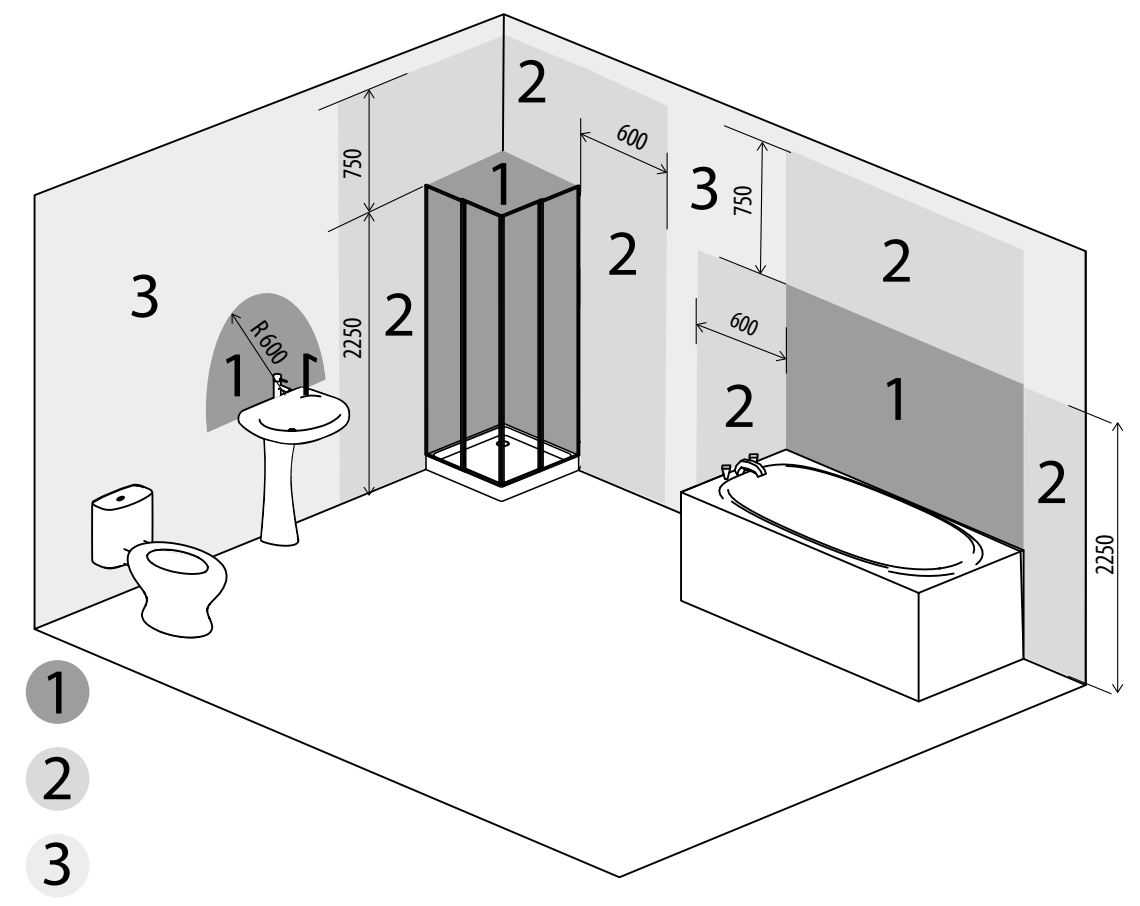

IP34-es védettsége miatt az IEC 60364-7-701:2019 szerint a fürdőszoba 2-es zónájába szerelhető. Az ábra a kád és a zuhany körüli zónákat mutatja. Érintésvédelmi osztálya II., ezért nem kell földelni.

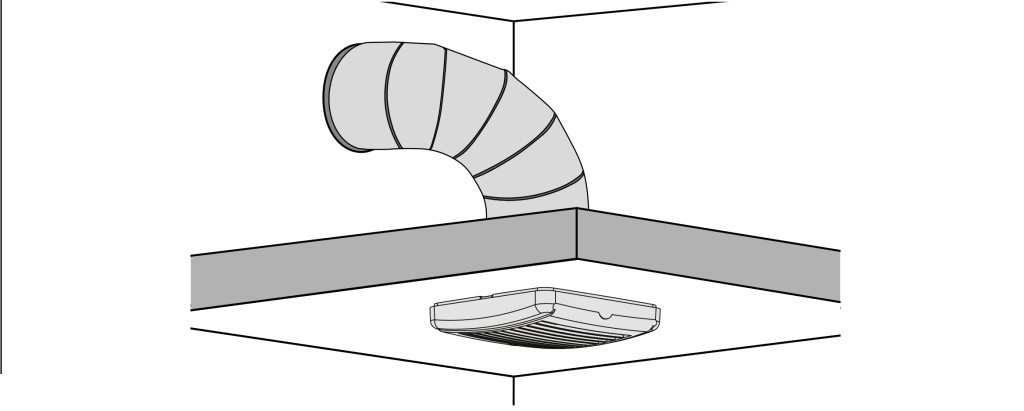

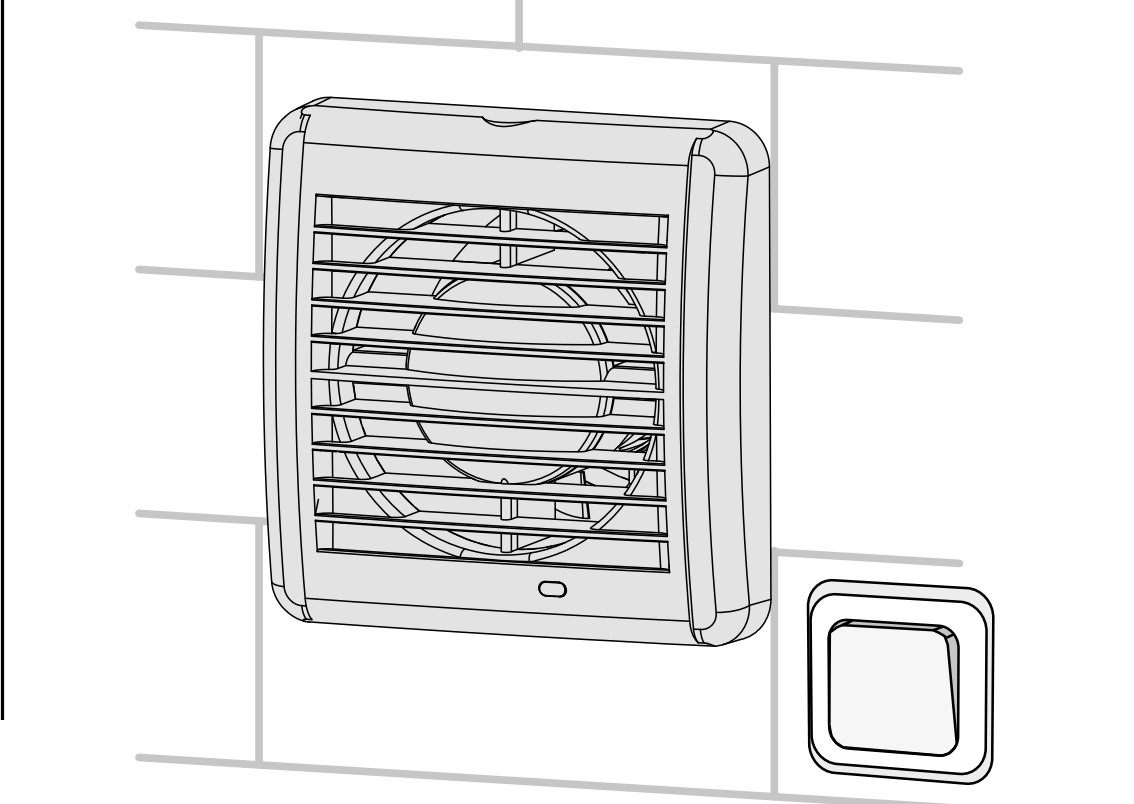

Falra és mennyezetre

Sokoldalúan szerelhető: falra, mennyezetre, szellőzőaknába vagy a csőhálózatra is. A levegőt közvetlenül szellőzőaknába vagy 100 mm-es, kör keresztmetszetű légcsatornába fújja. A csomagban négy csavar és tipli is van, az időzítős változatokhoz pedig egy műanyag csavarhúzó.

Könnyen tisztítható

Az előlap leemelhető és folyó víz alatt elmosható. A motor karbantartást nem igényel, elég a járókereket és az előlapot rendszeresen portalanítani.

Műszaki adatok

A hangnyomás szabad térben, 3 m távolságból mért érték. Gyártója a németországi Blauberg Ventilatoren.

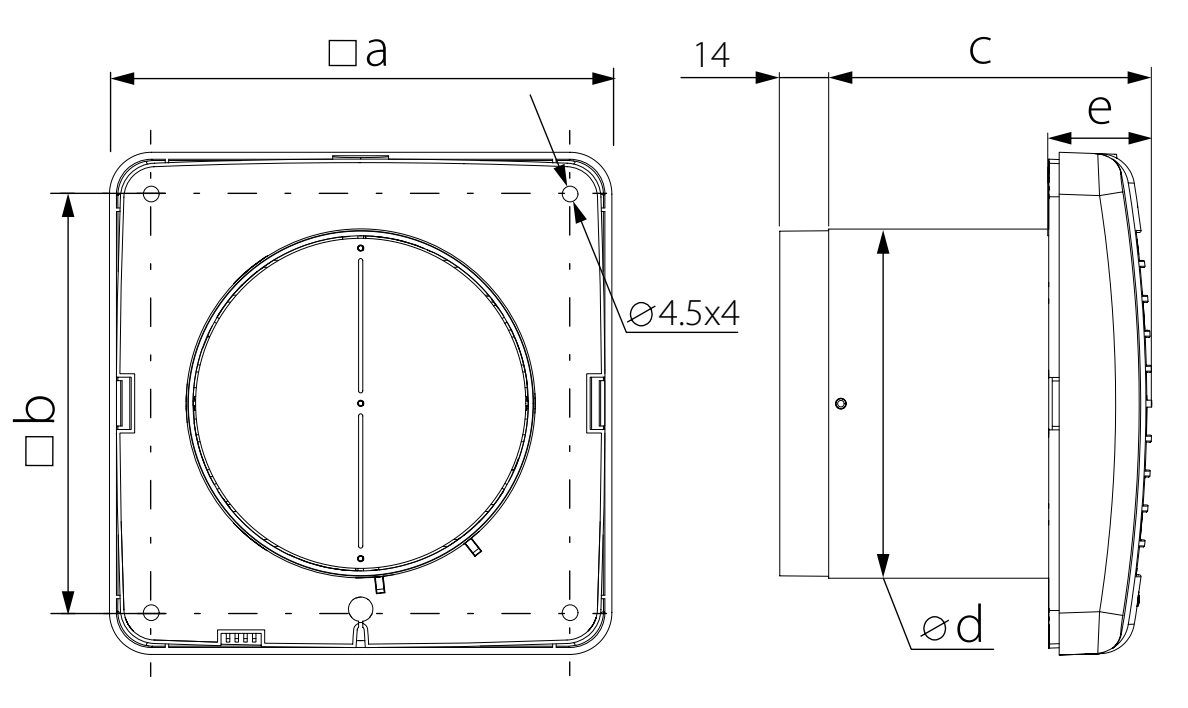

Méretek

A betűjelek a gyári rajz szerint, méretek milliméterben.

• □a: az előlap négyzetes külső mérete, 144 mm.
• □b: a négy rögzítőfurat (Ø 4,5 mm) távolsága, 122 mm.
• c: a mélység az előlaptól a csonk lépcsőjéig, 92,5 mm, a csonk vége ezen túl még 14 mm.
• Ød: a csonk átmérője, 100 mm.
• e: az előlap vastagsága, 29,5 mm.

Az előlap 144 × 144 mm-es, a rögzítőfuratok egy 122 mm-es négyzet sarkaiban vannak.

Beépítés és bekötés

A felhasználói útmutató előírásai.

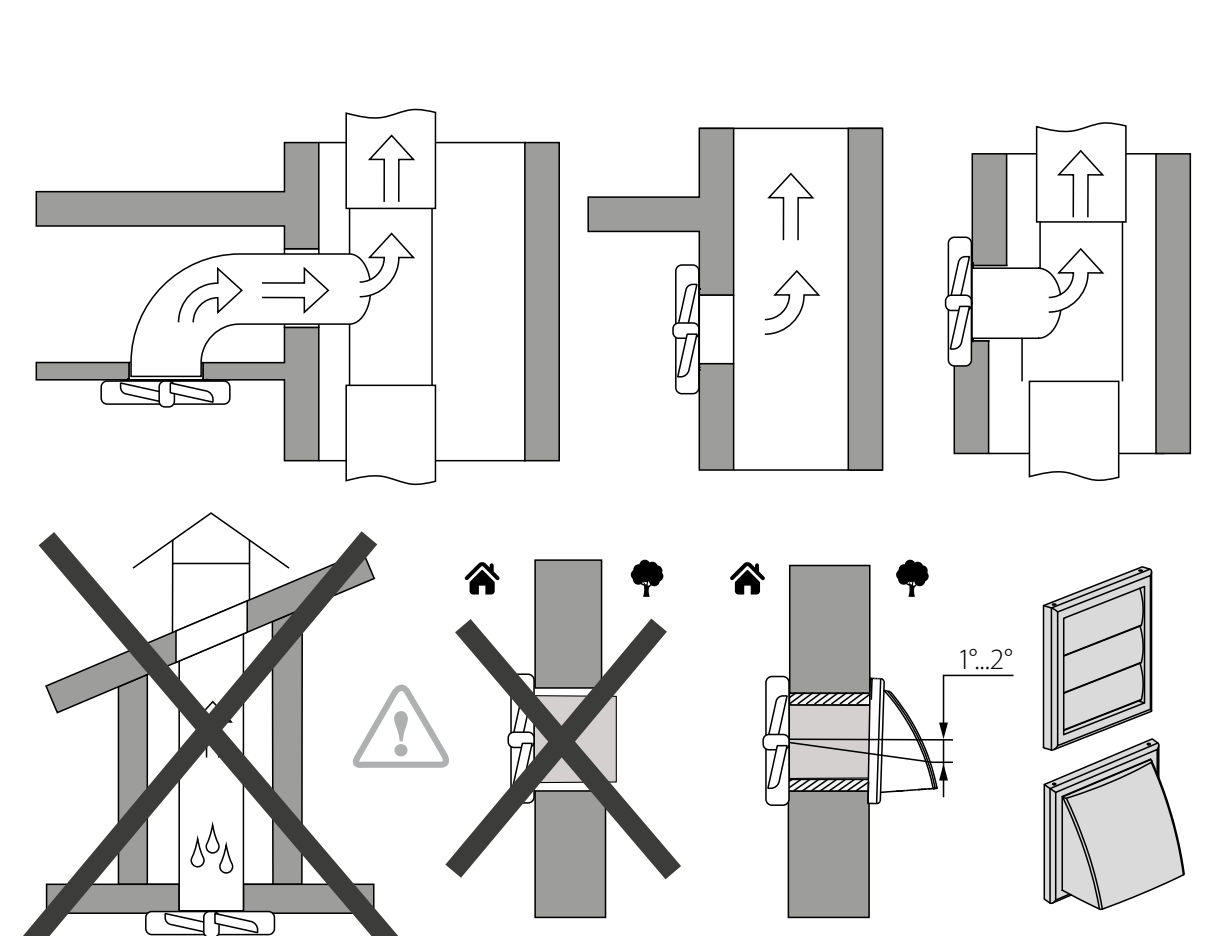

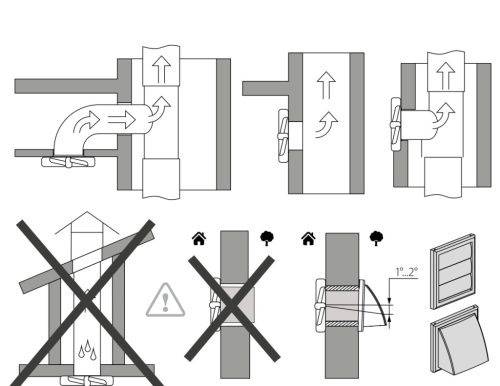

Beépítés

• Falra és mennyezetre is szerelhető.
• A levegőt közvetlenül szellőzőaknába vagy 100 mm-es, kör keresztmetszetű légcsatornába fújja.
• Ha a cső a falon át a szabadba vezet, 1-2°-kal kifelé lejtsen, a külső végére pedig zsalu vagy esővédő rács kerüljön.
• A ventilátortól a tetőn át egyenesen felfelé vezetett csőből a lecsapódó víz visszacsöpöghet, ezért ezt a vezetést kerülje.
• A légáram irányának egyeznie kell a házon lévő nyíllal.
• Szereléskor ne nyomja össze a házat, mert a deformált háznál a motor beszorulhat, és a ventilátor hangosabb lesz.
• Ragasztóval ne rögzítse, csak csavarral, az útmutatóban leírt módon.
• Ha a lakásban nyílt égésterű gáz- vagy más tüzelőkészülék működik, beépítés után szakemberrel ellenőriztesse, hogy a füstgáz nem áramlik-e vissza.

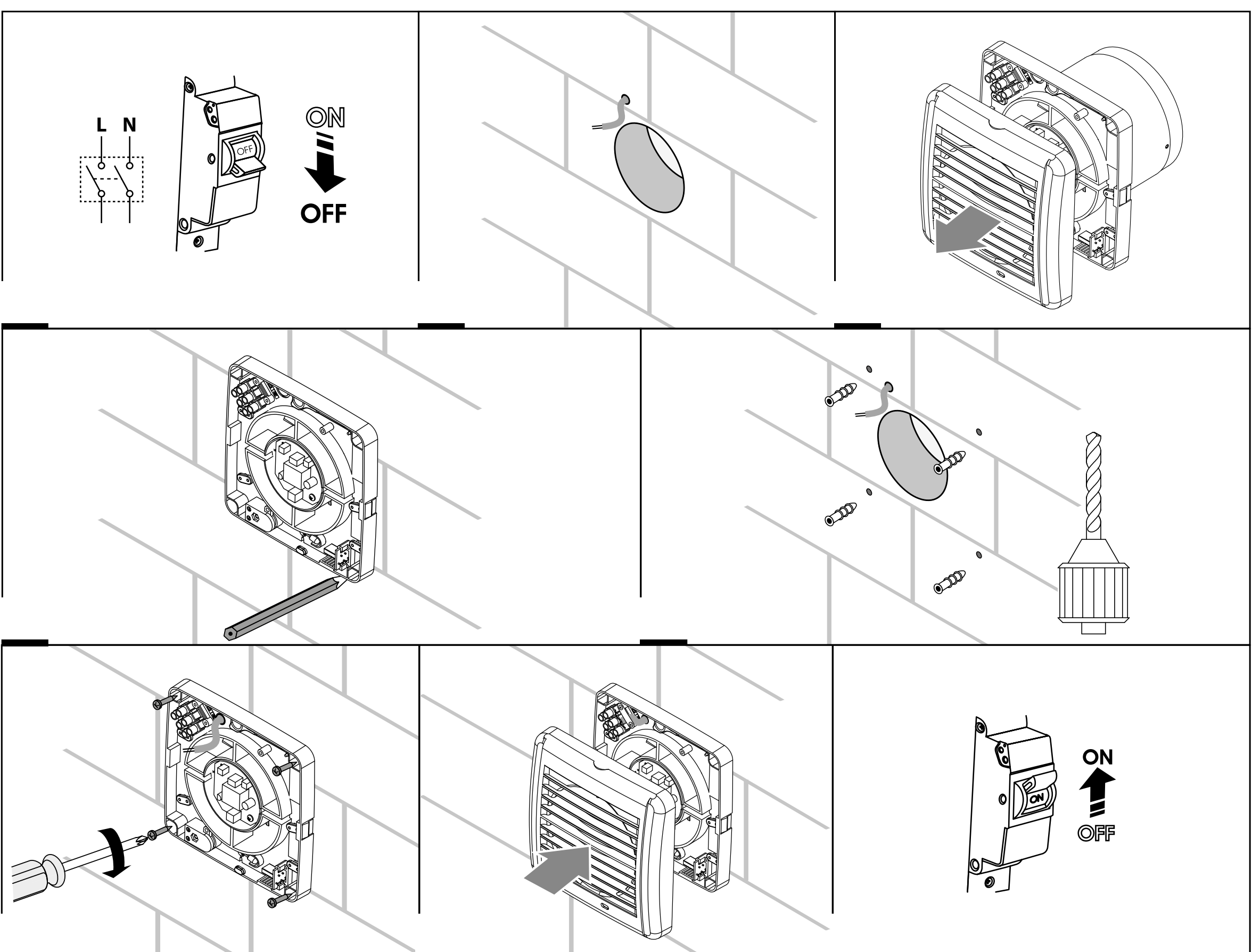

A szerelés lépései

1. Kapcsolja le a feszültséget, és győződjön meg róla, hogy a vezeték feszültségmentes.
2. Vezesse a tápkábelt a szellőzőnyíláshoz.
3. Vegye le az előlapot.
4. Jelölje be és fúrja ki a furatokat, majd rögzítse a ventilátort.
5. Kösse be a ventilátort a bekötési rajz szerint.
6. Tegye vissza az előlapot.
7. Kapcsolja vissza a feszültséget.

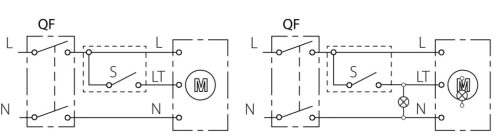

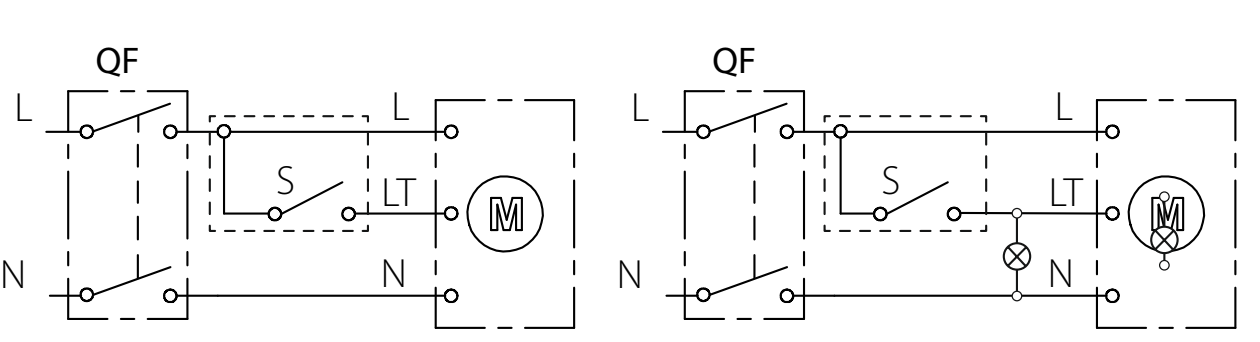

Villamos bekötés

• A szerelést és a bekötést csak villamos szakember végezheti.
• A hálózatra mindenpólusú leválasztó kapcsolón át kell kötni, amely a III. túlfeszültség-kategória feltételei mellett is teljesen bontja az áramkört.
• Bekötés, javítás és karbantartás előtt mindig válassza le a hálózatról.
• A páraérzékelős változatot fázisra (L) és nullára (N) kell kötni, a villanykapcsolóról jövő vezeték pedig az LT bemenetre kerül.

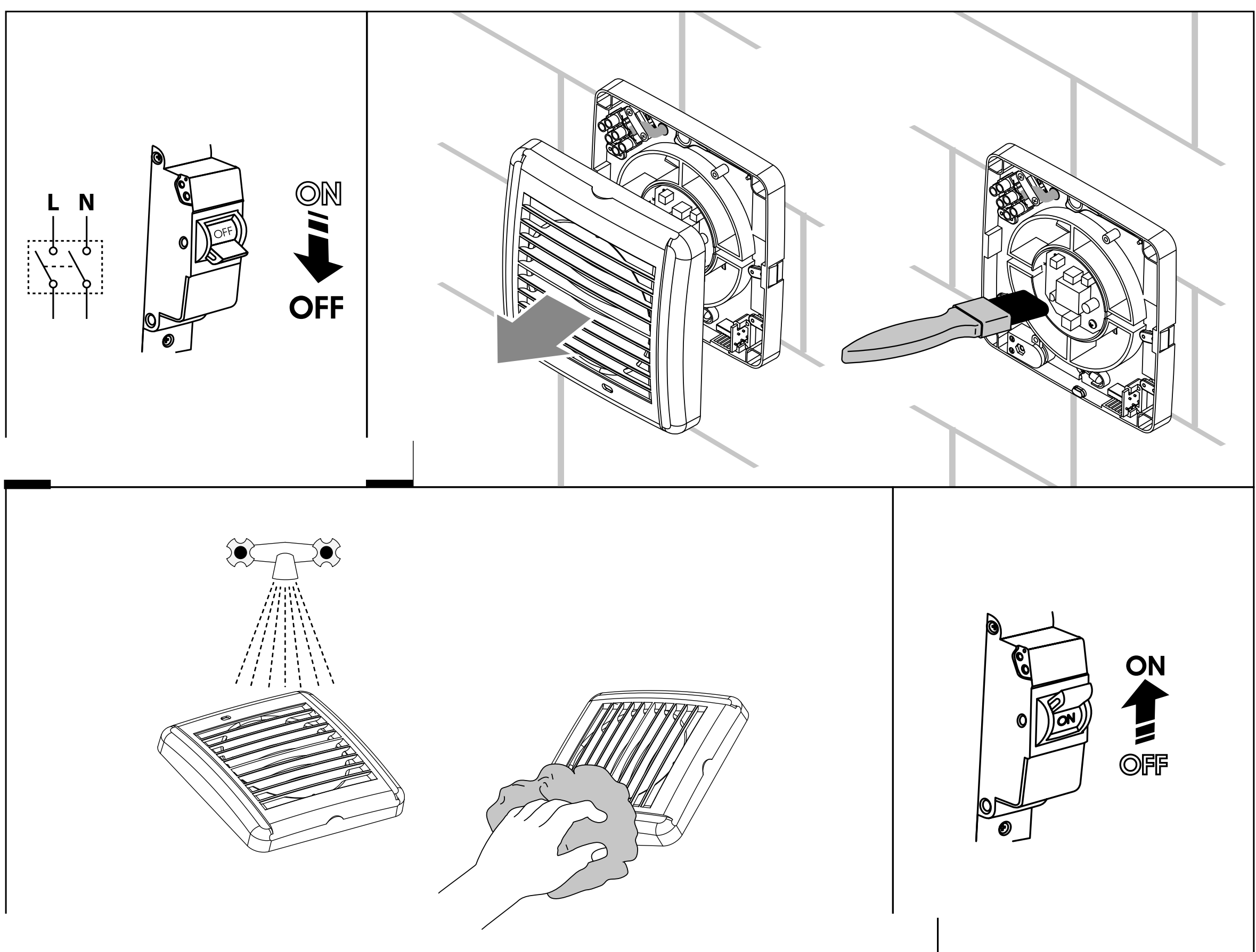

Karbantartás

Tisztítás félévente.

• Legalább félévente tisztítsa meg a ventilátort.
• Előbb válassza le a hálózatról, és győződjön meg róla, hogy nincs feszültség alatt.
• Vegye le az előlapot és a díszlapot, a ventilátort száraz ruhával vagy ecsettel törölje át.
• Az előlapot folyó víz alatt mossa el, majd törölje szárazra.
• Elektromos alkatrészt víz vagy más folyadék nem érhet.
• Végül tegye vissza az előlapot, és kapcsolja vissza a feszültséget.

Mire nem való?

A felhasználás határai.

• Kültérre nem szerelhető, eső és napsütés nem érheti.
• A szállított levegőben nem lehet por, ragadós anyag vagy szálas szennyeződés.
• Robbanásveszélyes térben, például oldószer, benzin vagy rovarirtó gőzei mellett nem használható.
• A szívó- és a kifúvónyílást ne takarja el.
• Környezeti hőmérséklete +1 °C és +40 °C között lehet.

Tartozékok a szereléshez

A szereléshez flexibilis és PVC csövet, gravitációs zsalut, esővédő rácsot, bilincset és aluszalagot ajánlunk a webáruházból, mind 100 mm-es csőhöz.
