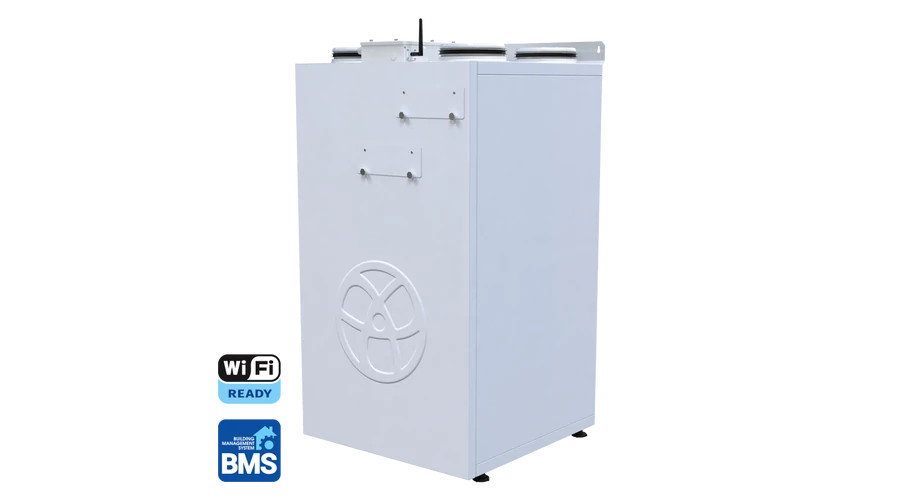

Blauberg KOMFORT EC SBE hővisszanyerős légkezelő
1 042 885 Ft
A Blauberg KOMFORT EC SBE hővisszanyerős légkezelő berendezés lakások, házak és közösségi terek befújó és elszívó szellőztetésére való. Két kivitelben választhat: a 250 R S21 polisztirol, a 250-E R S21 entalpia hőcserélővel készül. Mindkettő óránként legfeljebb 390 köbméter levegőt cserél, és 160 mm-es légcsatornákhoz csatlakozik.
A beépített 1400 W-os elektromos előfűtő fagyveszélynél segít, az S21 vezérlés Wi-Fi-n, alkalmazásból és BMS-ből is kezelhető. A kivitelt a választóval választhatja ki. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Nem vásárolható!
Adatok
Felszerelés módja:
Álló
Gyártó:
Blauberg
Sebességfokozatok:
Szabályozható
Védelem:
IP20
Anyag:
Acél
Feszültség:
230
Fázisok száma:
1
Fagyvédelmi kapcsolás:
Igen
Bypass funkció:
Igen
Szűrő felügyelet:
Igen
Max. áramfelvétel:
7,49 A
Súly:
66
Applikációval is használható:
Igen
Léghőmérséklet-tartomány (°C):
-25 … +40
Hangszigetelés:
30 mm ásványgyapot
Termékcsalád:
Blauberg KOMFORT EC SB
Hangnyomás 3 m-re (dB(A)):
35
Szűrőosztály:
G4
Tömeg:
66 kg/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Blauberg KOMFORT EC SBE hővisszanyerős légkezelő
A Blauberg KOMFORT EC SBE hővisszanyerős légkezelő berendezés két kivitelben szerepel webáruházunkban, amelyek a hőcserélőjük anyagában különböznek. Mindkettőben EC motoros ventilátorok, ellenáramú hőcserélő, bypass és beépített elektromos előfűtő van.
Hővisszanyerős szellőztetéshez további Blauberg-készülékeket a Blauberg kategóriában talál.
Melyik kivitel kell Önnek?
Így különböznek egymástól a Blauberg KOMFORT EC SBE kivitelek webáruházunkban.
| Típus | Hőcserélő | A hővisszanyerés hatásfoka | Kondenzvíz-elvezetés | SEC-osztály |
|---|---|---|---|---|
| Blauberg KOMFORT EC SBE 250 R S21 | ellenáramú, polisztirol | 88-95 % | kell | A+ |
| Blauberg KOMFORT EC SBE 250-E R S21 | ellenáramú, entalpia | 78-90 % | nem kell | A |
A működés
A két légáram a hőcserélőben teljesen elkülönül.
- 1: SETUP MODE gomb (S21 vezérlés)
- 2: vezérlőegység
- 3: ventilátoregység
- 4: ellenáramú hőcserélő
- 5: befújó szűrő
- 6: elszívó szűrő
- 7: bypass-csappantyú
- 8: elektromos fűtő
- 9: kondenzvízcső
- 10: páratartalom-érzékelő (választható)
A helyiségből elszívott meleg levegő az elszívó szűrőn és a hőcserélőn halad át, majd az elszívó ventilátor fújja ki a szabadba. A kintről érkező friss levegőt a befújó szűrő tisztítja, utána a hőcserélőn át a befújó ventilátor juttatja a helyiségbe. A hőcserélőben az elszívott levegő hője átmegy a hideg friss levegőbe. A polisztirol hőcserélős kivitelben kondenzvíz keletkezik, ezt a tálca gyűjti össze, és a kondenzvízcső vezeti ki. Az entalpia hőcserélőben a nedvesség is átjut, ezért benne nem keletkezik kondenzvíz.
Nyáron a bypass-csappantyú kinyit, ilyenkor az elszívott levegő megkerüli a hőcserélőt. Fagyveszély akkor áll fenn, ha a hőcserélő utáni kidobott levegő +5 °C, a hőcserélő előtti friss levegő pedig -3 °C alá hűl. Ilyenkor háromféle fagyvédelem közül lehet választani az S21 vezérlésben: a befújó ventilátor időszakos leállítása, a bypass használata és az elektromos előfűtés.
A ventilátorok EC motorja külső forgórészes, a radiális járókerekek lapátjai hátrahajlók, és dinamikusan kiegyensúlyozottak.
Miért ezt ajánljuk?
A képen 1: elszívott levegő, 2: befújt levegő, 3: kidobott levegő, 4: beszívott friss levegő.
Jobbos kivitel, csonkok a készülék tetején
- Csonkok: A négy csonk a készülék tetején van, gumitömítéssel zár a légcsatornán.
- Jobbos kivitel: Az R kivitelben a szervizoldal jobbra esik, a megfelelő oldal választásával rövidebb lesz a légcsatorna, kevesebb ív kell, és a szerelés is könnyebb.
Szűrők a szervizpanel mögött, szigetelt burkolat
- Szervizpanel: Az elülső szervizpanelek recés fejű csavarokkal nyílnak, mögöttük vannak a szűrők.
- Burkolat: A kétrétegű, polimerbevonatú acéllemez burkolat belsejét ásványgyapot szigeteli hő és hang ellen.
Wi-Fi, mobilalkalmazás és BMS
- Alkalmazás: Az S21 vezérlés Wi-Fi-n át a Blauberg AHU mobilalkalmazással is kezelhető.
- BMS: Épületfelügyeleti rendszerbe RS-485, Wi-Fi vagy Ethernet kapcsolaton, MODBUS RTU vagy TCP protokollal köthető.
- Riasztás: Hiba esetén a riasztás teljes leírása az alkalmazásban jelenik meg.
Műszaki adatok
A két kivitel adatait egymás mellett láthatja.
| Jellemző | KOMFORT EC SBE 250 R S21 | KOMFORT EC SBE 250-E R S21 |
|---|---|---|
| Tápfeszültség | 230 V, 1 fázis, 50 (60) Hz | 230 V, 1 fázis, 50 (60) Hz |
| A ventilátorok legnagyobb teljesítményfelvétele | 183 W | 183 W |
| Legnagyobb áramfelvétel fűtő nélkül | 1,4 A | 1,4 A |
| Az elektromos előfűtő teljesítménye és árama | 1400 W, 6,09 A | 1400 W, 6,09 A |
| Legnagyobb teljesítményfelvétel és áram fűtővel | 1583 W, 7,49 A | 1583 W, 7,49 A |
| Legnagyobb légszállítás | 390 m³/h | 390 m³/h |
| Fordulatszám | 2600 1/perc | 2600 1/perc |
| Hangnyomás 3 m-en | 35 dB(A) | 35 dB(A) |
| A szállított levegő hőmérséklete | -25 és +40 °C között | -25 és +40 °C között |
| Burkolat | festett acél, 30 mm ásványgyapot szigeteléssel | festett acél, 30 mm ásványgyapot szigeteléssel |
| Szűrők | elszívás G4, befújás G4 (választható F7) | elszívás G4, befújás G4 (választható F7) |
| Csatlakozó légcsatorna átmérője | 160 mm | 160 mm |
| Tömeg | 66 kg | 66 kg |
| A hővisszanyerés hatásfoka a légszállítástól függően | 88-95 % | 78-90 % |
| Hőcserélő | ellenáramú, polisztirol | ellenáramú, entalpia |
| SEC-osztály | A+ | A |
| Védettség | IP20 a légcsatornákra kötött készülék, IP44 a motorok | IP20 a légcsatornákra kötött készülék, IP44 a motorok |
| Érintésvédelmi osztály | I. | I. |
Energiaadatok
Az ökodizájn-adatokat típusonként adjuk meg.
| Jellemző | KOMFORT EC SBE 250 R S21 | KOMFORT EC SBE 250-E R S21 |
|---|---|---|
| Fajlagos energiafogyasztás (SEC) hideg, átlagos és meleg éghajlaton | -82,5, -43 és -17,8 kWh/(m² év) | -78,5, -41 és -16,8 kWh/(m² év) |
| SEC-osztály hideg, átlagos és meleg éghajlaton | A+, A+ és E | A+, A és E |
| A hővisszanyerés hőhatásfoka (ErP) | 90 % | 80 % |
| Referencia-légszállítás 50 Pa nyomáskülönbségnél | 0,068 m³/s | 0,068 m³/s |
| Fajlagos teljesítményfelvétel (SPI) | 0,261 W/(m³/h) | 0,261 W/(m³/h) |
| Hangteljesítményszint (LWA) | 46 dB(A) | 46 dB(A) |
| Legnagyobb belső és külső szivárgás | 2,7 % | 2,7 % |
| Kialakítás | kétirányú, rekuperatív, változtatható fordulatszámú hajtás, helyi igényvezérlés | kétirányú, rekuperatív, változtatható fordulatszámú hajtás, helyi igényvezérlés |
Méretek
A gyártó méretrajza: minden méret milliméterben.
Az első két rajz a készüléket elölről és oldalról, a harmadik a jobbos kivitel csonkjait felülről mutatja. A felülnézeti méreteknél a vízszintes és a függőleges irány a harmadik rajzra értendő.
| Méret | Jel a rajzon | Érték |
|---|---|---|
| A készülék magassága | H1 | 1094 mm |
| Szélesség elölnézetben | A1 | 560 mm |
| Szélesség oldalnézetben | A2 | 588 mm |
| A csatlakozócsonkok átmérője | ØD1 | 160 mm |
| A bal felső és a bal alsó csonk közepének távolsága | B1 | 320 mm |
| A bal felső csonk közepe a burkolat felső szélétől | B2 | 101 mm |
| A bal felső csonk közepe a burkolat bal szélétől | B3 | 110 mm |
| A középső csonk közepe a burkolat bal szélétől | B4 | 290 mm |
| A középső és a jobb oldali csonk közepének vízszintes távolsága | B5 | 174 mm |
| A középső és a jobb oldali csonk közepének függőleges távolsága | B6 | 127 mm |
| A középső csonk közepe a burkolat felső szélétől | B7 | 181 mm |
| A bal felső és a bal alsó csonk közepének vízszintes eltérése | B8 | 9 mm |
Beépítés
Padlóra állítva vagy falra szerelve, légcsatornára kötve működik.
- A készüléket csak beltérben, +1 és +40 °C között, legfeljebb 60 %-os relatív páratartalom mellett, kondenzáció nélkül szabad üzemeltetni.
- A készüléket hossz- és keresztirányban is szigorúan vízszintesen kell elhelyezni, különben a burkolat eldeformálódhat, és a készülék nem működik megfelelően.
- Padlóra állítva legalább 150 mm magas, előre elkészített alátámasztásra kell tenni, hogy a kondenzvíz-elvezetést be lehessen kötni.
- Falra közvetlenül vagy tartókonzolra akasztva is fel lehet szerelni, a tipliket a fal anyagához és a készülék tömegéhez kell választani.
- A szervizpanel előtt szabad helyet kell hagyni a karbantartáshoz.
- A légcsatornát ütközésig kell a csonkra tolni, a flexibilis csövet fém csigás bilinccsel kell rögzíteni.
- A csonkokhoz egyenes légcsatorna-szakasz csatlakozzon: a beszívó oldalon legalább egy, a kifúvó oldalon legalább három csőátmérő hosszú.
- Ha a légcsatorna nincs bekötve, a csonkokra legfeljebb 12,5 mm-es lyukbőségű védőrácsot kell tenni.
A polisztirol hőcserélős KOMFORT EC SBE 250 R S21 kondenzvizét a készülék alján lévő nyíláson, a mellékelt kondenzvízcsövön és egy külön beszerzendő U-szifonon át kell a csatornába vezetni. Az U-szifonban mindig víznek kell lennie, a kondenzvízcső lejtése legalább 3 fok legyen. A képen 1: kondenzvízcső, 2: U-szifon, 3: összekötő cső, 4: csatorna.
A hálózatra csak villanyszerelő kötheti be, és minden munka előtt áramtalanítani kell. A szerelést és a karbantartást csak képzett szakember végezheti.
Hol használható?
Közösségi terek és otthonok szellőztetésére való.
Irodákba, szállodákba, kávézókba, konferenciatermekbe és más közösségi terekbe ajánljuk, ahol folyamatos gépi légcsere kell hővisszanyeréssel. Lakások, házak és nyaralók energiatakarékos befújó és elszívó szellőztetésére is való. Uszodába, szaunába, üvegházba, télikertbe és más nagy páratartalmú helyre nem való.
A készülék folyamatos üzemre készült. Ha éppen nincs szükség szellőztetésre, a ventilátorokat a legkisebb, 20 %-os fokozatra kell állítani. Új épület kiszárítására nem szabad használni.
Az S21 vezérlés
Az S21 automatika a készülékbe van építve.
A képen az érintőgombos S22 kezelőpanel látható.
A képen az LCD-kijelzős S25 kezelőpanel látható.
A csomagban kezelőpanel nincs. Vezetékes S22, vezeték nélküli S22 Wi-Fi és LCD-s S25 kezelőpanel választható tartozékként. A vezérlés ezeket a funkciókat kezeli:
- heti program és időzítő
- BOOST és kandalló üzemmód
- automatikus és kézi bypass
- szűrőcsere-jelzés időzítővel
- a befújt levegő legkisebb hőmérsékletének szabályozása
- utófűtő csatlakoztatása (választható)
- a páratartalom, a CO2, a VOC és a PM2.5 alapján működő szabályozás a hozzá való érzékelővel (választható)
- tűzjelző érintkező csatlakoztatása
Karbantartás
A karbantartás évente 3-4 alkalommal esedékes.
- Szűrők: az elszennyeződött szűrő növeli a légellenállást, és csökkenti a befújt levegő mennyiségét. A G4 szűrőket és a választható F7 szűrőt évente legalább 3-4-szer porszívóval kell tisztítani, vagy újakat kell a helyükre tenni.
- Hőcserélő: évente egyszer ki kell venni, és sűrített levegővel vagy porszívóval kell megtisztítani.
- Ventilátorok: évente egyszer szerviztechnikus tisztítsa meg őket.
- Kondenzvíz-elvezetés (a KOMFORT EC SBE 250 R S21-nél): évente négyszer ellenőrizni kell a tálcába öntött vízzel, és ha kell, a szifont és a csövet ki kell tisztítani.
- Befújó rács: évente kétszer kell ellenőrizni és megtisztítani.
- Légcsatornák: ötévente meg kell tisztítani vagy ki kell cserélni őket.
Karbantartás előtt a készüléket áramtalanítani kell.
Kapcsolódó termékek
Ezek a rokon Blauberg KOMFORT EC SB légkezelők is szerepelnek webáruházunkban.
A KOMFORT EC SB 350 és 550 beépített előfűtő nélküli, univerzális szervizoldalú kivitel.
| Termék | Hőcserélő | Legnagyobb légszállítás | Csonkátmérő |
|---|---|---|---|
| Blauberg KOMFORT EC SB 350 S21 | polisztirol | 450 m³/h | 160 mm |
| Blauberg KOMFORT EC SB 350-E S21 | entalpia | 450 m³/h | 160 mm |
| Blauberg KOMFORT EC SB 550 S21 | polisztirol | 690 m³/h | 200 mm |
| Blauberg KOMFORT EC SB 550-E S21 | entalpia | 690 m³/h | 200 mm |
Gyári dokumentumok
A felhasználói kézikönyvben a szerelés, a bekötés és a karbantartás lépéseit, az adatlapon a jelleggörbéket és a tartozékokat, az S21 kézikönyvében a vezérlő be- és kimeneteit találja.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek. Hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Az SBE-ben az S a felül álló csatlakozócsonkokat, a B a bypasst, az E a beépített elektromos előfűtőt jelöli. Az R a jobbos szervizoldalt, az S21 a beépített vezérlést jelöli. A két kivitel eltéréseit a fenti változattábla mutatja.
A 250-E R S21 entalpia hőcserélője a nedvességet is visszanyeri, ezért nem kell hozzá kondenzvíz-elvezetés, a polisztirol hőcserélős 250 R S21-hez viszont kell. A kondenzvíz bekötéséről a Beépítés részben olvashat.
Nem, az S21-es készülék csomagjában kezelőpanel nincs. A választható paneleket a fenti, Az S21 vezérlés című részben soroltuk fel.
Igen, padlóra állítva és falra szerelve is használható. A feltételeket a Beépítés részben soroltuk fel.
