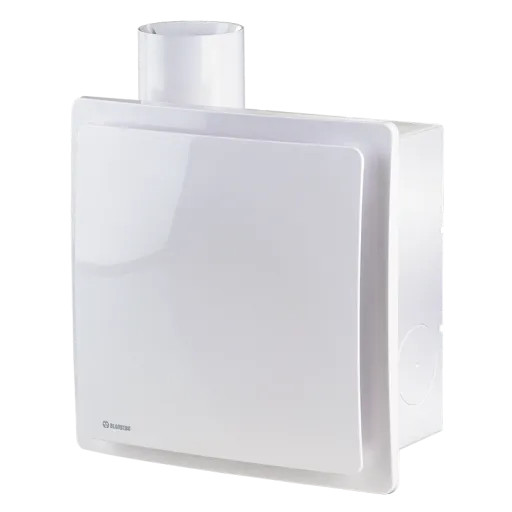

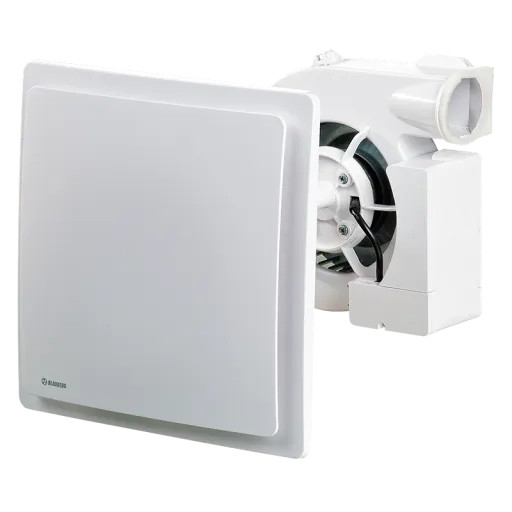

BLAUBERG VALEO 35/60 H Falba süllyeszthető kivitel páraérzékelővel szerelve + süllyesztett ház
72 700 Ft
BLAUBERG VALEO 35/60 H Falba süllyeszthető kivitel páraérzékelővel szerelve + süllyesztett ház
RAKTÁRON
72 700 Ft
A Blauberg Valeo 35/60 H süllyesztett egycsöves elszívó ventilátor sokemeletes lakóházak közös gerinccsöves elszívó rendszeréhez készült: két fokozata óránként 35, illetve 63 köbmétert szállít, és beépített páraérzékelője 60–90 százalék között állítható küszöbön magától kapcsol. Teljesítményfelvétele 15, illetve 25 watt; egy fürdőszoba vagy egy WC elszívásához való.
Süllyesztett házzal együtt, a falba vagy a mennyezetbe építhető. Ø80 mm-es csonkkal, golyóscsapággyal és G4 szűrővel készül, védettsége IP55; a hangnyomása 3 m-re 27, illetve 36 dB(A). A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Adatok
Légáramlás típusa:
Radiális
Csőátmérő:
80
Kényelmi funkció:
Páraérzékelős
Felszerelés módja:
Oldalfalra és plafonra is
Zajszint:
Nagyon halk
Max. Légszállítás :
63 m3/h
Gyártó:
Blauberg
Csapágytípus:
Golyóscsapágyas
Sebességfokozatok:
Többsebességes
Zsalu:
Visszacsapószelep
Csőbedugható:
Nem
Védelem:
IP55
Szín:
Fehér
Anyag:
Műanyagházas
Feszültség:
230
Fokozatok száma:
2
Max. áramfelvétel:
0,14 A
Súly:
2,7
Teljesítményfelvétel:
25 W
Névleges fordulatszám (ford/perc):
1 350
Léghőmérséklet-tartomány (°C):
+1 … +40
Termékcsalád:
Blauberg Valeo
Hangnyomás 3 m-re (dB(A)):
36
Hangteljesítmény (LWA, dB):
47
Tömeg:
2,7 kg/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek

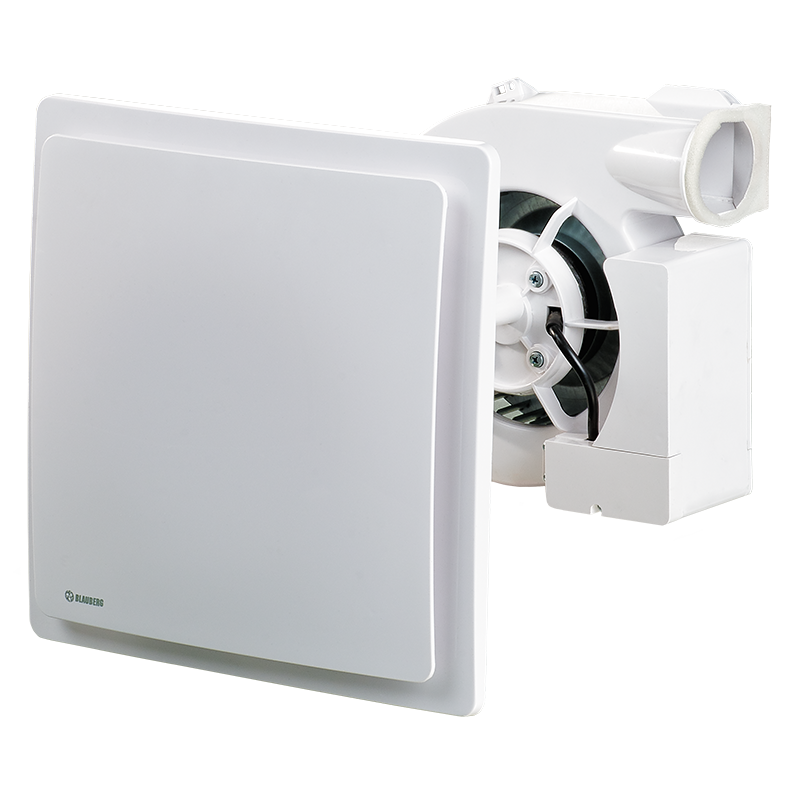

Páraérzékelős, kétfokozatú egycsöves elszívó ventilátor
A Blauberg Valeo 35/60 H süllyesztett egycsöves elszívó ventilátor sokemeletes lakóházak egycsöves (közös gerinccsöves) elszívó rendszeréhez készült, konyhába és fürdőszobába. Két fokozata óránként 35, illetve 63 köbméter levegőt szállít, ami egy fürdőszoba vagy egy WC elszívásához elég. Beépített páraérzékelője a beállított páratartalom (60–90 százalék) fölött magától a nagy fokozatra kapcsol.
Süllyesztett házzal együtt kapható: a ház a falba vagy a mennyezetbe kerül, az előlap pedig síkban marad. A csonk 80 milliméteres. IP55 védettségű, golyóscsapágyas motorral és G4 szűrővel.
Melyik Valeo kell Önnek?
Oszlopokban a ház és a méret, sorokban a vezérlés — a névre kattintva nyílik a termék
| Valeo-E falon kívüli 35/60 m³/h | Valeo-E falon kívüli 75/100 m³/h | Valeo süllyesztett 35/60 m³/h | Valeo süllyesztett 75/100 m³/h | |
|---|---|---|---|---|
| Alap — kapcsolóról | Blauberg Valeo-E 35/60 | Blauberg Valeo-E 75/100 | Blauberg Valeo 35/60 | Blauberg Valeo 75/100 |
| TR — állítható időzítővel | Blauberg Valeo-E 35/60 TR | Blauberg Valeo-E 75/100 TR | Blauberg Valeo 35/60 TR | Blauberg Valeo 75/100 TR |
| H — páraérzékelővel | Blauberg Valeo-E 35/60 H | Blauberg Valeo-E 75/100 H | Ön ezt nézi: Blauberg Valeo 35/60 H | Blauberg Valeo 75/100 H |
A tizenkét ventilátor három dologban tér el. A ház: a Valeo-E falon kívülre kerül, a Valeo süllyesztett házba, a falba vagy a mennyezetbe. A méret: a 35/60 egy fürdőszobához vagy WC-hez, a 75/100 konyhához vagy egy fürdőszoba és WC együttes elszívásához való. A vezérlés: az alap változat kapcsolóról jár, a TR állítható időzítővel, a H páraérzékelővel.
Műszaki adatok
A Blauberg adatlapja és termékoldalai szerint; kiemelve az a változat, amelyet most néz.
| Valeo 35/60 és Valeo-E 35/60 | Valeo 75/100 és Valeo-E 75/100 | |
|---|---|---|
| Légszállítás, kis / nagy fokozat | 35 / 63 m³/h | 75 / 100 m³/h |
| Teljesítményfelvétel | 15 / 25 W | 24 / 29 W |
| Áramfelvétel | 0,12 / 0,14 A | 0,11 / 0,13 A |
| Fordulatszám | 890 / 1350 ford/perc | — |
| Hangnyomás 3 m-re, szabad térben | 27 / 36 dB(A) | 29 / 38 dB(A) |
| Hangteljesítmény (LWA) | 47 dB(A) | 49 dB(A) |
| Csatlakozó csonk | Ø80 mm | Ø80 mm |
| Feszültség | 220–240 V, 50 Hz, egyfázisú | 220–240 V, 50 Hz, egyfázisú |
| Bekötés | 3 × 1,5 mm² kábel | 3 × 1,5 mm² kábel |
| Védettség / érintésvédelem | IP55 / II. osztály | IP55 / II. osztály |
| Környezeti hőmérséklet | +1 … +40 °C | +1 … +40 °C |
| Szállított levegő, legfeljebb | +50 °C | +50 °C |
| Szűrő | G4 | G4 |
| Tömeg | 2,7 kg | 2,7 kg |
A két méret adatai a ház fajtájától és a vezérléstől függetlenül azonosak. A hangnyomást a gyártó szabad térben, 3 méter távolságból méri.
Hogyan működik?
Magától kapcsol, ha párás a levegő
A bekötéstől függően a ventilátor alapállapotban áll, vagy a kis fokozaton folyamatosan jár. Ha a relatív páratartalom eléri a beállított küszöböt — ez 60 és 90 százalék között állítható —, a nagy fokozatra kapcsol, és akkor kapcsol vissza, amikor a páratartalom 10 százalékkal a küszöb alá esett. A villanykapcsolóval is indítható, 50 másodperces késleltetéssel; a leoltás utáni utánfutás 2–30 perc között állítható.
- Nagy nyomás, közös gerincre. A gyártó szerint a ventilátor a csőhálózat változó ellenállása mellett is tartja a légszállítást, ezért több Valeo köthető egy közös gerincre.
- Golyóscsapágy, kiegyensúlyozott járókerék. Előrehajló lapátozású radiális járókerék, kétfokozatú motor.
- G4 szűrő. Védi a motort, a járókereket és a csőhálózatot a szennyeződéstől, és könnyen hozzáférhető.
- Visszacsapó szelep. Kikapcsolt állapotban zárja a csonkot.
- IP55, II. érintésvédelmi osztály. Hófehér, UV-álló műanyag előlap.
Jelleggörbe
A Blauberg gyári adatlapjából
A 35/60-as méret görbéi kb. 250 pascalig szinte függőlegesek: mindkét fokozat ennyi ellenállásig közel azonos légmennyiséget szállít, ami a közös gerinccsöves rendszerben fontos. A 75/100-as méret légszállítása a nyomással fokozatosan csökken; legnagyobb nyomása kb. 265, illetve 305 pascal. A görbe a gyártó szerint a falon kívüli és a süllyesztett kivitelre egyaránt érvényes.
Süllyesztett ház
A Blauberg gyári adatlapja szerint
Két lépésben épül be
A süllyesztett Valeo egy ventilátor egységből és egy falba vagy mennyezetbe épített házból áll. A házat a szerkezetépítéskor, a mellékelt rögzítőkonzolokkal építik be, és a befejező munkák idejére védőfedéllel takarják. A ventilátor egységet csak a burkolás és a festés után helyezik a házba, ahol reteszek rögzítik.

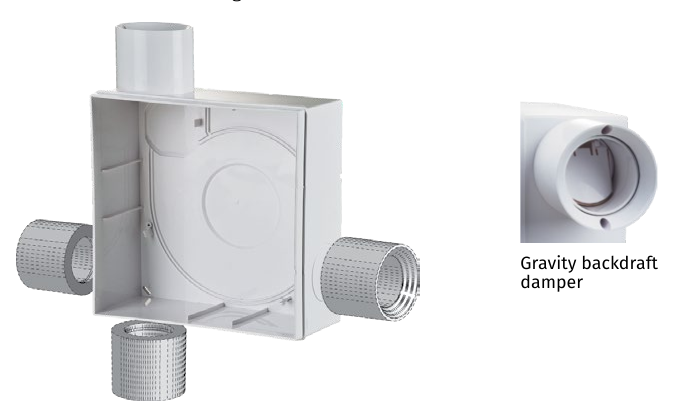

A Blauberg két gyári házat gyárt hozzá: a BP 80 ABS műanyag házat gravitációs visszacsapó szeleppel — ehhez egy szomszédos helyiség csöve is csatlakoztatható —, és a BF 80 tűzálló házat, amelyben 90 °C-on záró tűzgátló csappantyú van. A ház 80 milliméteres csonkját flexibilis csővel kötik a gerinchez.
Gyári adatlap és kezelési útmutató
A Blauberg angol nyelvű adatlapja a Valeo műszaki adatait, jelleggörbéit és beépítési példáit tartalmazza. A kezelési útmutató a szakembernek szól: abban vannak a méretrajzok, a bekötési rajzok és az időzítő, illetve a páraérzékelő beállítása.
Amire figyeljen a beépítésnél
- A beépítést és a bekötést szakember végezze; a villanyszerelési munkát csak villanyszerelő.
- A hálózat felé minden pólust bontó kapcsoló kell; a bekötéshez 3 × 1,5 mm²-es kábel.
- A süllyesztett Valeo a fürdőszoba 1-es, 2-es és 3-as zónájába is szerelhető, ha a beépítés az IEC 60364-7-701 szerint történik.
- A ventilátort csak az összes építési és befejező munka után szabad beépíteni és üzembe helyezni.
- A szállított levegőben nem lehet por, ragadós anyag vagy szál, és robbanásveszélyes térben nem használható.
- Nyitott kéményű vagy tüzelőberendezésű helyiségben gondoskodni kell arról, hogy az égéstermék ne áramolhasson vissza a helyiségbe.
- Karbantartás: a szűrőt szükség szerint, de legalább hathavonta cserélni kell, a járókereket hathavonta tisztítani.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
A gyártó méretezése szerint fürdőszobához vagy WC-hez óránként 60 köbméter, konyhához — vagy egy fürdőszoba és egy WC egyidejű elszívásához (60 + 40 köbméter) — óránként 100 köbméter kell. Az első esetben a 35/60, a másodikban a 75/100 a megfelelő.
A ventilátor egység ugyanaz. A Valeo-E falon kívüli házban van, utólag is felszerelhető; a Valeo süllyesztett házba kerül, amelyet a szerkezetépítéskor kell beépíteni, és a fürdőszoba 1-es zónájába is szerelhető. A Valeo-E csak a 2-es és 3-as zónába.
Amikor a relatív páratartalom eléri a beállított küszöböt (60–90 százalék). Akkor kapcsol vissza, amikor a páratartalom 10 százalékkal a küszöb alá esett. Villanykapcsolóról is indítható, 2–30 perces utánfutással.
A gyártó szabad térben, 3 méterről méri: a 35/60 kis fokozaton 27, nagy fokozaton 36 dB(A), a 75/100 29, illetve 38 dB(A).
A csonk 80 milliméteres; a gyártó szerint flexibilis csővel kötik a gerinchez vagy egy azonos átmérőjű körcsatornához.
A G4 szűrőt szükség szerint, de legalább hathavonta cserélni kell, a járókereket hathavonta puha kefével vagy sűrített levegővel tisztítani. Előtte a ventilátort áramtalanítani kell.
