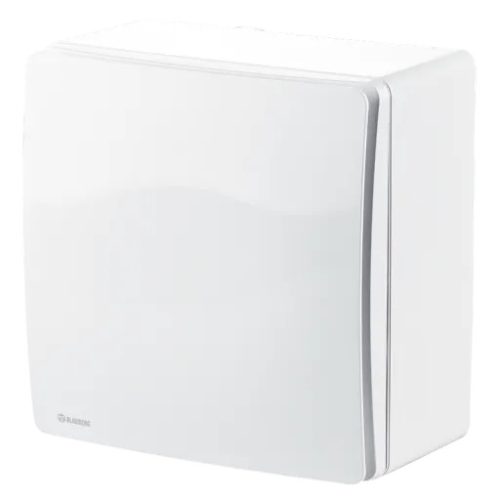

BLAUBERG VALEO-E 75/100 Falon kívüli kivitel kétfokozatú motorral.
54 300 Ft

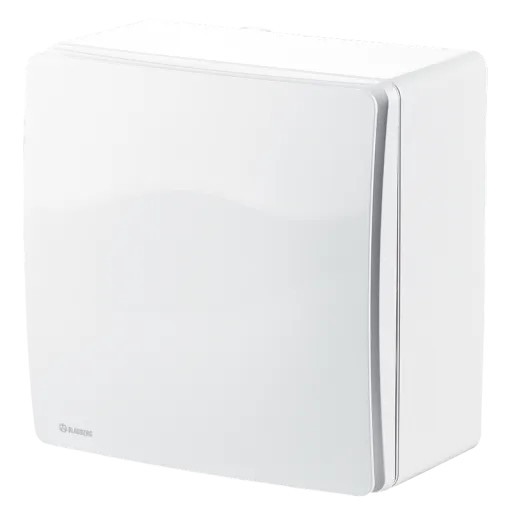

BLAUBERG VALEO-E 75/100 Falon kívüli kivitel kétfokozatú motorral.
RENDELÉSRE
54 300 Ft
A Blauberg Valeo-E 75/100 falon kívüli egycsöves elszívó ventilátor sokemeletes lakóházak közös gerinccsöves elszívó rendszeréhez készült: két fokozata óránként 75, illetve 100 köbmétert szállít, és fokozatát külső kapcsoló választja. Teljesítményfelvétele 24, illetve 29 watt; konyha, vagy egy fürdőszoba és egy WC együttes elszívásához való.
Falon kívüli, 244 × 244 mm-es fehér ABS háza és gravitációs visszacsapó szelepe van. Ø80 mm-es csonkkal, golyóscsapággyal és G4 szűrővel készül, védettsége IP55; a hangnyomása 3 m-re 29, illetve 38 dB(A). A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Adatok
Légáramlás típusa:
Radiális
Csőátmérő:
80
Kényelmi funkció:
Alap
Felszerelés módja:
Oldalfalra és plafonra is
Zajszint:
Nagyon halk
Max. Légszállítás :
100 m3/h
Gyártó:
Blauberg
Csapágytípus:
Golyóscsapágyas
Sebességfokozatok:
Többsebességes
Zsalu:
Visszacsapószelep
Csőbedugható:
Nem
Védelem:
IP55
Szín:
Fehér
Anyag:
Műanyagházas
Feszültség:
230
Fokozatok száma:
2
Max. áramfelvétel:
0,13 A
Súly:
2,7
Teljesítményfelvétel:
29 W
Léghőmérséklet-tartomány (°C):
+1 … +40
Termékcsalád:
Blauberg Valeo
Szélesség (mm):
244
Magasság (mm):
244
Hangnyomás 3 m-re (dB(A)):
38
Hangteljesítmény (LWA, dB):
49
Tömeg:
2,7 kg/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Kétfokozatú egycsöves elszívó ventilátor
A Blauberg Valeo-E 75/100 falon kívüli egycsöves elszívó ventilátor sokemeletes lakóházak egycsöves (közös gerinccsöves) elszívó rendszeréhez készült, konyhába és fürdőszobába. Két fokozata óránként 75, illetve 100 köbméter levegőt szállít, ami egy konyha, vagy egy fürdőszoba és egy WC együttes elszívásához elég. A fokozatot és a kikapcsolást külső kapcsoló választja.
Falon kívüli, fehér ABS műanyag házban van, amelyben gravitációs visszacsapó szelep zárja a csonkot. A ház 244 × 244 milliméteres, a csonk 80 milliméteres. IP55 védettségű, golyóscsapágyas motorral és G4 szűrővel.
Melyik Valeo kell Önnek?
Oszlopokban a ház és a méret, sorokban a vezérlés — a névre kattintva nyílik a termék
| Valeo-E falon kívüli 35/60 m³/h | Valeo-E falon kívüli 75/100 m³/h | Valeo süllyesztett 35/60 m³/h | Valeo süllyesztett 75/100 m³/h | |
|---|---|---|---|---|
| Alap — kapcsolóról | Blauberg Valeo-E 35/60 | Ön ezt nézi: Blauberg Valeo-E 75/100 | Blauberg Valeo 35/60 | Blauberg Valeo 75/100 |
| TR — állítható időzítővel | Blauberg Valeo-E 35/60 TR | Blauberg Valeo-E 75/100 TR | Blauberg Valeo 35/60 TR | Blauberg Valeo 75/100 TR |
| H — páraérzékelővel | Blauberg Valeo-E 35/60 H | Blauberg Valeo-E 75/100 H | Blauberg Valeo 35/60 H | Blauberg Valeo 75/100 H |
A tizenkét ventilátor három dologban tér el. A ház: a Valeo-E falon kívülre kerül, a Valeo süllyesztett házba, a falba vagy a mennyezetbe. A méret: a 35/60 egy fürdőszobához vagy WC-hez, a 75/100 konyhához vagy egy fürdőszoba és WC együttes elszívásához való. A vezérlés: az alap változat kapcsolóról jár, a TR állítható időzítővel, a H páraérzékelővel.
Műszaki adatok
A Blauberg adatlapja és termékoldalai szerint; kiemelve az a változat, amelyet most néz.
| Valeo 35/60 és Valeo-E 35/60 | Valeo 75/100 és Valeo-E 75/100 | |
|---|---|---|
| Légszállítás, kis / nagy fokozat | 35 / 63 m³/h | 75 / 100 m³/h |
| Teljesítményfelvétel | 15 / 25 W | 24 / 29 W |
| Áramfelvétel | 0,12 / 0,14 A | 0,11 / 0,13 A |
| Fordulatszám | 890 / 1350 ford/perc | — |
| Hangnyomás 3 m-re, szabad térben | 27 / 36 dB(A) | 29 / 38 dB(A) |
| Hangteljesítmény (LWA) | 47 dB(A) | 49 dB(A) |
| Csatlakozó csonk | Ø80 mm | Ø80 mm |
| Feszültség | 220–240 V, 50 Hz, egyfázisú | 220–240 V, 50 Hz, egyfázisú |
| Bekötés | 3 × 1,5 mm² kábel | 3 × 1,5 mm² kábel |
| Védettség / érintésvédelem | IP55 / II. osztály | IP55 / II. osztály |
| Környezeti hőmérséklet | +1 … +40 °C | +1 … +40 °C |
| Szállított levegő, legfeljebb | +50 °C | +50 °C |
| Szűrő | G4 | G4 |
| Tömeg | 2,7 kg | 2,7 kg |
A két méret adatai a ház fajtájától és a vezérléstől függetlenül azonosak. A hangnyomást a gyártó szabad térben, 3 méter távolságból méri.
Hogyan működik?
Kapcsolóról, két fokozaton
Az alap Valeo fokozatát és kikapcsolását külső kapcsoló választja; a gyártó ehhez például a CDP-3/5 fokozatkapcsolót ajánlja. A bekötéstől függően a kis fokozat folyamatos alapszellőzésre is használható.
- Nagy nyomás, közös gerincre. A gyártó szerint a ventilátor a csőhálózat változó ellenállása mellett is tartja a légszállítást, ezért több Valeo köthető egy közös gerincre.
- Golyóscsapágy, kiegyensúlyozott járókerék. Előrehajló lapátozású radiális járókerék, kétfokozatú motor.
- G4 szűrő. Védi a motort, a járókereket és a csőhálózatot a szennyeződéstől, és könnyen hozzáférhető.
- Visszacsapó szelep. Kikapcsolt állapotban zárja a csonkot.
- IP55, II. érintésvédelmi osztály. Hófehér, UV-álló műanyag előlap.
Jelleggörbe
A Blauberg gyári adatlapjából
A 35/60-as méret görbéi kb. 250 pascalig szinte függőlegesek: mindkét fokozat ennyi ellenállásig közel azonos légmennyiséget szállít, ami a közös gerinccsöves rendszerben fontos. A 75/100-as méret légszállítása a nyomással fokozatosan csökken; legnagyobb nyomása kb. 265, illetve 305 pascal. A görbe a gyártó szerint a falon kívüli és a süllyesztett kivitelre egyaránt érvényes.
Ház és méretek
A Blauberg gyári méretrajza
Falon kívüli ház, 244 × 244 milliméter
A Valeo-E háza tartós ABS műanyagból készül, gravitációs visszacsapó szelep van benne. Az előlap 244 × 244 milliméteres, a ház 137 milliméter mély, a 80 milliméteres csonkkal együtt 203 milliméter. A kimenet négyféle helyzetben vezethető ki a falon vagy a mennyezeten át.
A ház tipliszeggel rögzíthető, és a hosszúkás furatokkal függőlegesre állítható. Az áram tömített kábelbevezetőn át jut a házba, az egység légmentes sorkapoccsal csatlakozik. A csomagban hangszigetelő betétek is vannak.
Gyári adatlap és kezelési útmutató
A Blauberg angol nyelvű adatlapja a Valeo-E műszaki adatait, jelleggörbéit és beépítési példáit tartalmazza. A kezelési útmutató a szakembernek szól: abban vannak a méretrajzok, a bekötési rajzok és az időzítő, illetve a páraérzékelő beállítása.
Amire figyeljen a beépítésnél
- A beépítést és a bekötést szakember végezze; a villanyszerelési munkát csak villanyszerelő.
- A hálózat felé minden pólust bontó kapcsoló kell; a bekötéshez 3 × 1,5 mm²-es kábel.
- A falon kívüli Valeo-E a fürdőszoba 2-es és 3-as zónájába szerelhető.
- Szereléskor a házat nem szabad összenyomni, mert a deformáció a motor beszorulását és zajt okozhat.
- A ventilátort csak az összes építési és befejező munka után szabad beépíteni és üzembe helyezni.
- A szállított levegőben nem lehet por, ragadós anyag vagy szál, és robbanásveszélyes térben nem használható.
- Nyitott kéményű vagy tüzelőberendezésű helyiségben gondoskodni kell arról, hogy az égéstermék ne áramolhasson vissza a helyiségbe.
- Karbantartás: a szűrőt szükség szerint, de legalább hathavonta cserélni kell, a járókereket hathavonta tisztítani.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
A gyártó méretezése szerint fürdőszobához vagy WC-hez óránként 60 köbméter, konyhához — vagy egy fürdőszoba és egy WC egyidejű elszívásához (60 + 40 köbméter) — óránként 100 köbméter kell. Az első esetben a 35/60, a másodikban a 75/100 a megfelelő.
A ventilátor egység ugyanaz. A Valeo-E falon kívüli házban van, utólag is felszerelhető; a Valeo süllyesztett házba kerül, amelyet a szerkezetépítéskor kell beépíteni, és a fürdőszoba 1-es zónájába is szerelhető. A Valeo-E csak a 2-es és 3-as zónába.
Az alap változat kapcsolóról jár. Utánfutáshoz a TR időzítős, páratartalom szerinti kapcsoláshoz a H páraérzékelős változat való — mindkettő megtalálható a fenti táblázatban.
A gyártó szabad térben, 3 méterről méri: a 35/60 kis fokozaton 27, nagy fokozaton 36 dB(A), a 75/100 29, illetve 38 dB(A).
A csonk 80 milliméteres; a gyártó szerint flexibilis csővel kötik a gerinchez vagy egy azonos átmérőjű körcsatornához.
A G4 szűrőt szükség szerint, de legalább hathavonta cserélni kell, a járókereket hathavonta puha kefével vagy sűrített levegővel tisztítani. Előtte a ventilátort áramtalanítani kell.
