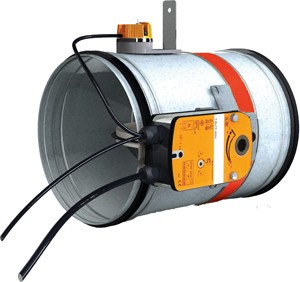

CR120+BFLT230 200: motoros tűzcsappantyú Ø 200 mm-es csőhöz

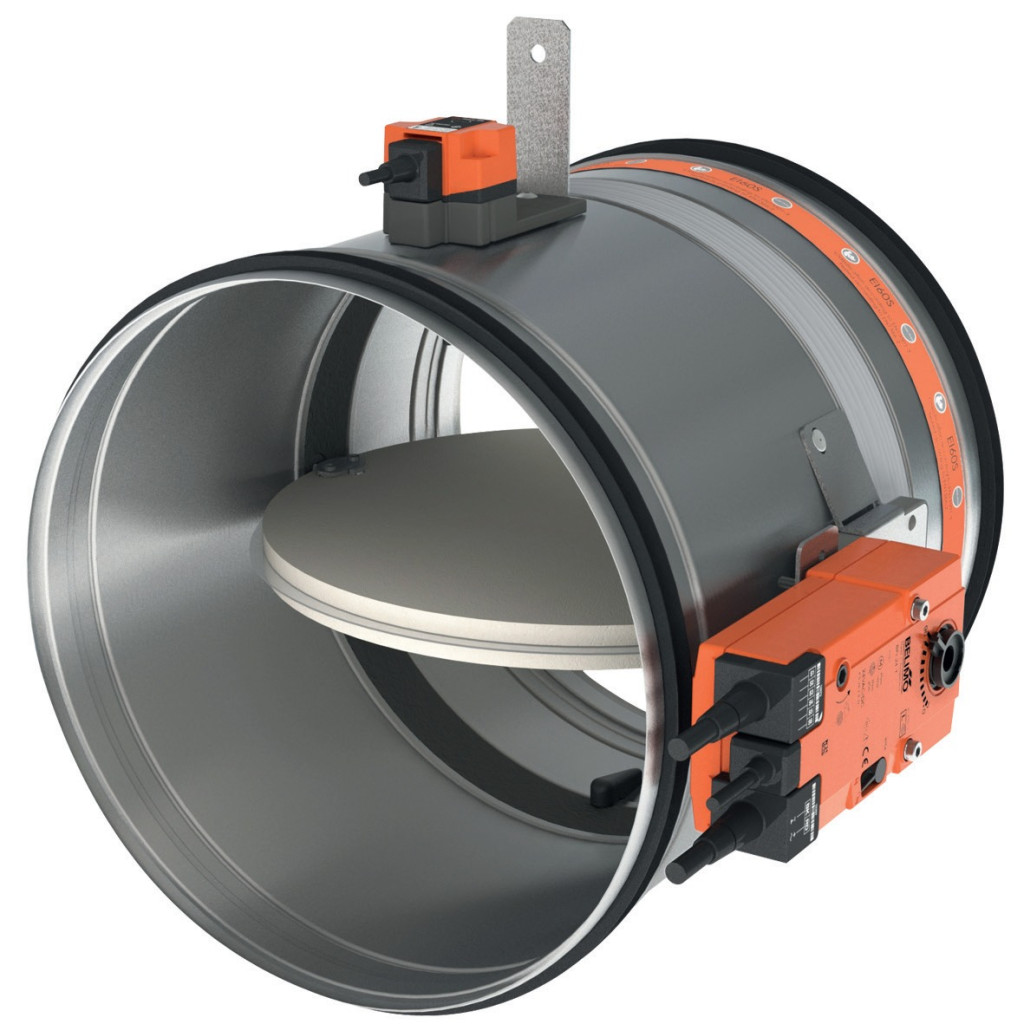

A CR120+BFLT230 200 motoros, kör keresztmetszetű tűzcsappantyú, amely Ø 200 mm-es légcsatornába való. A lapot a 230 V-os Belimo BFLT230 rugóvisszatérítéses motor tartja nyitva, és a rugó zárja le, ha a motor tápfeszültsége megszűnik, vagy ha a hőkioldó 72 °C fölötti hőmérsékletet érzékel. Tűzjelző központra vagy épületfelügyeleti rendszerre köthető, így távolról is zárható.
A tűzcsappantyút, más néven tűzgátló csappantyút, ott kell beépíteni, ahol a légcsatorna tűzszakasz határán, tűzálló falon vagy födémen halad át. Legalább 110 mm-es vasbeton falban és 150 mm-es vasbeton födémben, habarccsal tömítve 120 perces tűzállóságot ad (EI 120 S), más szerkezetben és tömítéssel, gipszkarton szerelt falban is 60-120 percet.
Áram nélküli, olvadóbetétes változata a CR120+MFUS kézi tűzcsappantyú. Más tűzvédelmi termékeket, például tűzvédelmi elzárókat és tányérszelepeket a Tűzvédelmi termékek kategóriában talál.
Melyik méret kell Önnek?
A tűzcsappantyú hat méretben készül, Ø 100-tól 315 mm-ig; kiemelve az a változat, amelyet most néz.
| Méret | Légszállítás* | Nyomásveszteség* | Hangteljesítmény* | Tömeg |
|---|---|---|---|---|
| Ø 100 mm | 113 m³/h | 8 Pa | 45 dB(A) | 2,4 kg |
| Ø 125 mm | 177 m³/h | 7 Pa | 43 dB(A) | 2,6 kg |
| Ø 160 mm | 289 m³/h | 5 Pa | 41 dB(A) | 2,9 kg |
| Ön ezt nézi: Ø 200 mm | 452 m³/h | 4 Pa | 41 dB(A) | 3,4 kg |
| Ø 250 mm | 707 m³/h | 3 Pa | 40 dB(A) | 4,1 kg |
| Ø 315 mm | 1122 m³/h | 2 Pa | 39 dB(A) | 5,0 kg |
Mind a hat méret azonos felépítésű: 345 mm hosszú, és ugyanaz a BFLT230 motor mozgatja. A méretet a légcsatorna átmérője adja meg, a ház külső átmérője 1 mm-rel kisebb a névleges méretnél.
* 4 m/s légsebességnél a csőben; a nyomásveszteség statikus, a hangteljesítmény A-súlyozott érték. A tömeg a motorral együtt értendő.
Miért ezt válassza?
Áramszünetben is zár
A rugóvisszatérítéses motor csak addig tartja nyitva a lapot, amíg áramot kap. Ha a tápfeszültség megszűnik, a rugó 20 másodperc alatt zárt helyzetbe fordítja a lapot. Távolról is zárható: ehhez a motor tápellátását kell megszakítani.
Hőkioldó 72 °C-ra
A házra szerelt termoelektromos hőkioldó 72 °C-on lép működésbe, és a rugó ilyenkor is lezárja a lapot. A hőkioldó TEST gombjával a zárást kézzel is kipróbálhatja.
Tűzben felduzzadó tömítés
Zárás után a lap körüli, hőre duzzadó tömítés felhabosodik, így a lezárt csappantyún a tűz és a füst sem jut át. A ház mindkét végén gumi tömítőgyűrű van, a ház légtömörsége az EN 1751 szerint ATC 3 (korábban C) osztályú.
Visszajelzi a lap helyzetét
A motorba két végálláskapcsoló van építve: az egyik a zárt, a másik a nyitott helyzetet jelzi. A kapcsolók 1 mA és 3 A között, legfeljebb 250 V-os váltakozó feszültségen terhelhetők.
Szorosan egymás mellé is

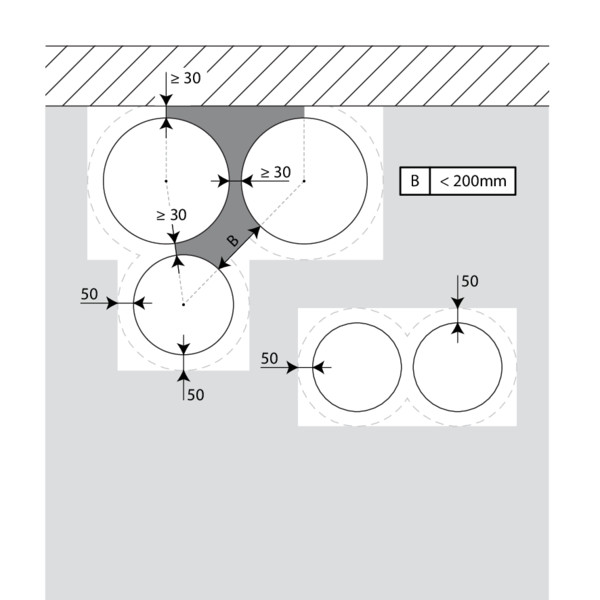

Egymástól és a szomszédos faltól vagy födémtől 30 mm-re is beépíthető, a szabvány szerinti 200, illetve 75 mm helyett. Ilyenkor a nyílást legalább 150 kg/m³-es kőzetgyapot lappal, 400 mm mélyen kell tömíteni, a lap tengelye pedig vízszintes vagy legfeljebb 45°-ban dönthető.

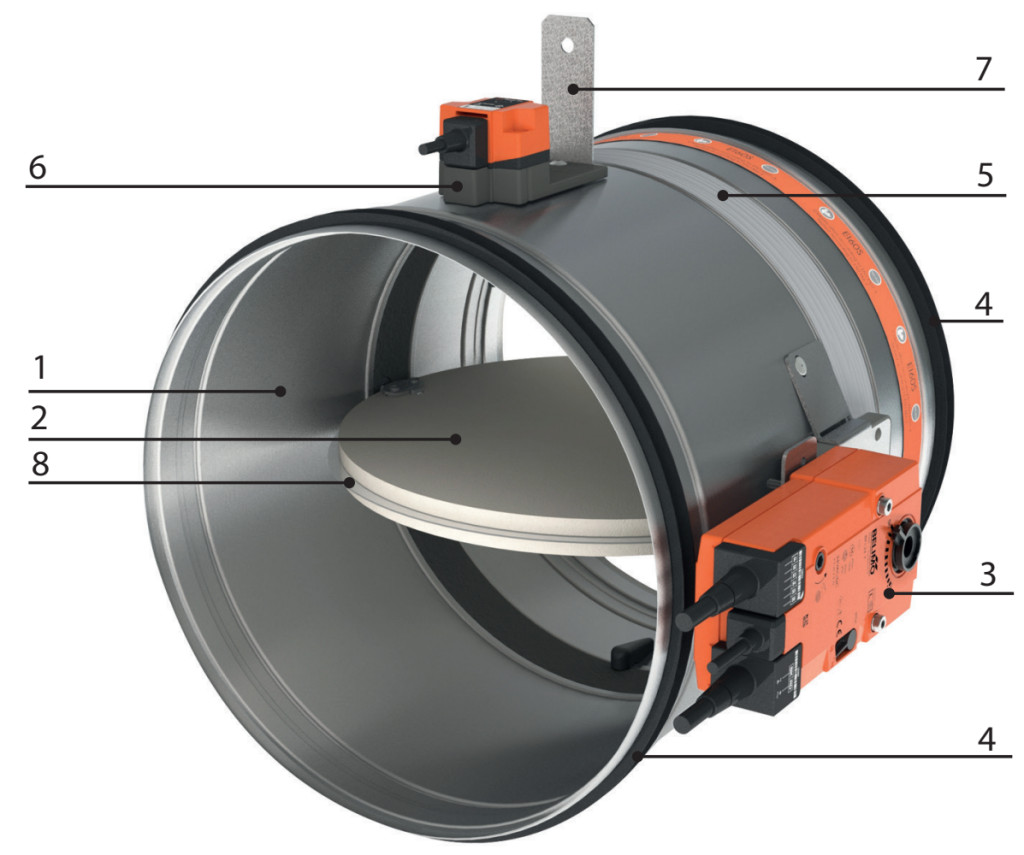

A tűzcsappantyú működése
A Belimo BFLT230 rugóvisszatérítéses motor 72 °C-os hőkioldóval.
- Üzem közben a motor áramot kap, és nyitva tartja a lapot, a levegő szabadon áramlik a csappantyún át.
- A lap akkor zár, ha a motor tápfeszültsége megszűnik, vagy ha a hőkioldó 72 °C-on működésbe lép.
- Kézzel is kioldhatja: állítsa a reteszelő gombot (1) kioldott (unlock) állásba, vagy nyomja meg a hőkioldó TEST gombját.
- Motorral úgy nyithatja újra, hogy legalább 10 másodpercre lekapcsolja, majd legalább 75 másodpercre visszakapcsolja a tápfeszültséget.
- A nyitás körülbelül 60 másodpercig tart, és a nyitott véghelyzetben magától megáll.
- Kézzel a mellékelt karral nyithatja: forgassa a (3) jelű nyílásban az óramutató járásával ellentétes irányba, majd a motort a reteszelő gomb zárt (lock) állásával rögzítse.
- Ehhez ne használjon fúrógépet vagy csavarozógépet, és álljon meg, amint a motor elérte a véghelyzetet.
- Figyelem: ha a motor nem kap áramot, a hőkioldó 72 °C-on sem zárja le a lapot.

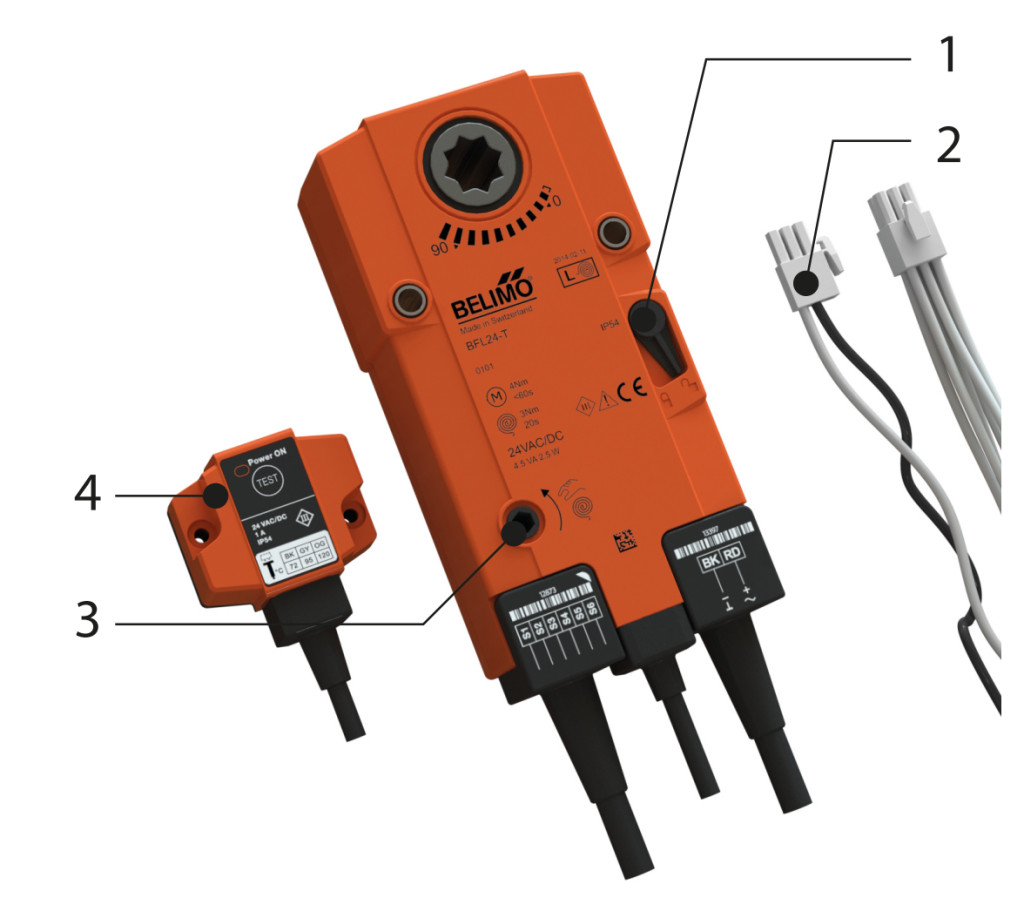

A zárójeles számok a fenti motorfotó számaira utalnak.
Villamos bekötés

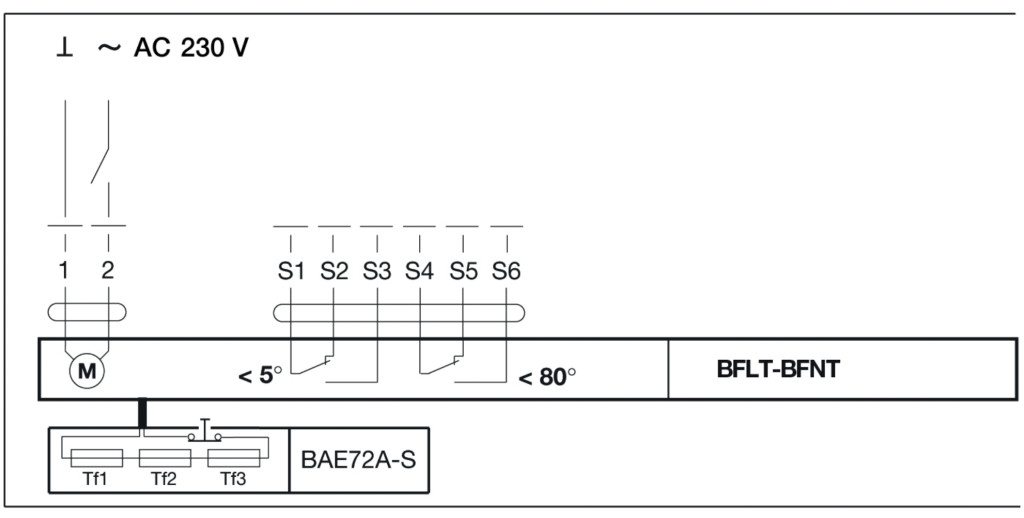

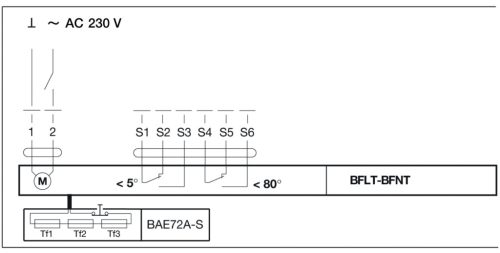

230 V-os táp és két végálláskapcsoló.
- A motort 230 V-os váltakozó feszültségre kell kötni: a kék ér a nulla (N), a barna a fázis (L).
- A két végálláskapcsoló hat ere közül az 1-3. a zárt, a 4-6. a nyitott helyzetet jelzi.
- A tápkábel és a kapcsolókábel is 1 m hosszú, halogénmentes, a tápkábel 2 × 0,75 mm², a kapcsolókábel 6 × 0,75 mm² keresztmetszetű.
- A bekötést villanyszerelő szakember végezze, és szerelés közben kapcsolja le a feszültséget.
Tűzállóság a beépítéstől függően
Az osztály a fal vagy a födém szerkezetétől és a tömítéstől függ.
| Beépítés | Szerkezet és tömítés | Osztály |
|---|---|---|
| Tömör fal | vasbeton, legalább 110 mm; habarcs vagy gipsz | EI 120 (ve i↔o) S, 500 Pa |
| Tömör fal | pórusbeton, legalább 100 mm; gipsz | EI 120 (ve i↔o) S, 500 Pa |
| Tömör fal | pórusbeton, legalább 100 mm; habarcs | EI 120 (ve i↔o) S, 300 Pa |
| Tömör fal | pórusbeton, legalább 100 mm; kőzetgyapot lap bevonattal, a megoldástól függően | EI 60-EI 120 S, 300 Pa |
| Födém | vasbeton, legalább 150 mm; habarcs | EI 120 (ho i↔o) S, 500 Pa |
| Födém | pórusbeton, legalább 100 mm; habarcs | EI 90 (ho i↔o) S, 500 Pa |
| Födém | pórusbeton, legalább 150 mm; kőzetgyapot lap bevonattal, a megoldástól függően | EI 90-EI 120 S, 300 Pa |
| Gipszkarton szerelt fal | fémvázas, legalább 100 mm; a fal típusa (EN 520 A vagy F) és a tömítés határozza meg | EI 60-EI 120 S |
| Gipszblokk fal | legalább 70 mm; blokkragasztó | EI 120 (ve i↔o) S |
A faltól távolabb épített változatok és a további tömítési megoldások osztálya a teljesítménynyilatkozatban található.
A tűzvédelmi csappantyú osztályát a beépítés módja dönti el, ezért a falnak, a tömítésnek és a nyílásnak a szerelési útmutatóban leírt megoldáshoz kell igazodnia. Gipszkarton falba építve a 120 perc csak bizonyos falszerkezettel és tömítéssel teljesül.
A jelölésben a ve falba, a ho födémbe építést jelent, az i↔o azt, hogy a tűz bármelyik oldalról érheti, az S pedig azt, hogy a csappantyú a füst átjutását is korlátozza. A vizsgálat az EN 1366-2 szerint 500 Pa-ig terjedt, az osztály az EN 13501-3, a CE-jelölés pedig az EN 15650 szerinti.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Típus | CR120+BFLT230 200 (rendelési kód: CR120 + BFLT230, 200) |
| Csatlakozó légcsatorna | Ø 200 mm |
| A ház külső átmérője | 199 mm |
| Tömeg a motorral | 3,4 kg |
| Szabad keresztmetszet | 0,0248 m² |
| Hossz | 345 mm, ebből 174 mm a motor felőli oldalon |
| Tűzállóság | legfeljebb EI 120 (ve, ho i↔o) S, 500 Pa, a beépítéstől függően |
| Bevizsgálás, osztályozás | EN 1366-2, EN 13501-3; CE-jelölés: EN 15650 |
| Légtömörség (ház) | EN 1751, ATC 3 (korábban C) |
| Mozgatószerkezet | Belimo BFLT230 rugóvisszatérítéses motor, 72 °C-os termoelektromos hőkioldóval |
| Tápfeszültség | 230 V AC |
| Teljesítményfelvétel | nyugalomban 1,1 W, működés közben 3,5 W |
| Futásidő | a motorral nyitás 60 s alatt, rugóval zárás 20 s |
| Végálláskapcsolók | 2 db (nyitott és zárt helyzet), 1 mA-3 A, AC 250 V |
| Kábelek | 1 m, halogénmentes: táp 2 × 0,75 mm², kapcsolók 6 × 0,75 mm² |
| Védettség | IP54 |
| Működési megbízhatóság | 10 000 ciklus |
| A motor zaja | legfeljebb 43 dB(A), a rugós zárás kb. 62 dB(A) |
| A ház anyaga | horganyzott acél |
| Lap | tűzálló lap, körben hőre duzzadó tömítéssel |
| Higiénia | HYG higiéniai megfelelőség (W-379335-23-Zd) |
| Felhasználás | csak beltérben |
| Üzemi hőmérséklet | -30 °C-tól +50 °C-ig |
| Páratartalom | legfeljebb 95 %, nem lecsapódó |
A Cairox forgalmazza, gyártója a belgiumi Rf-Technologies, a motor a Belimo terméke. A Ø 355-630 mm-es méretek a CR2 típusban készülnek.

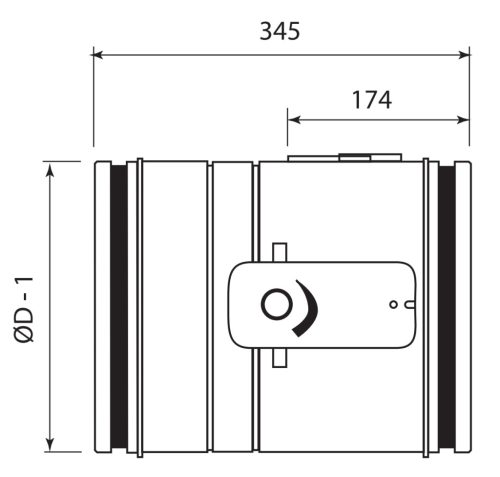

Méretek

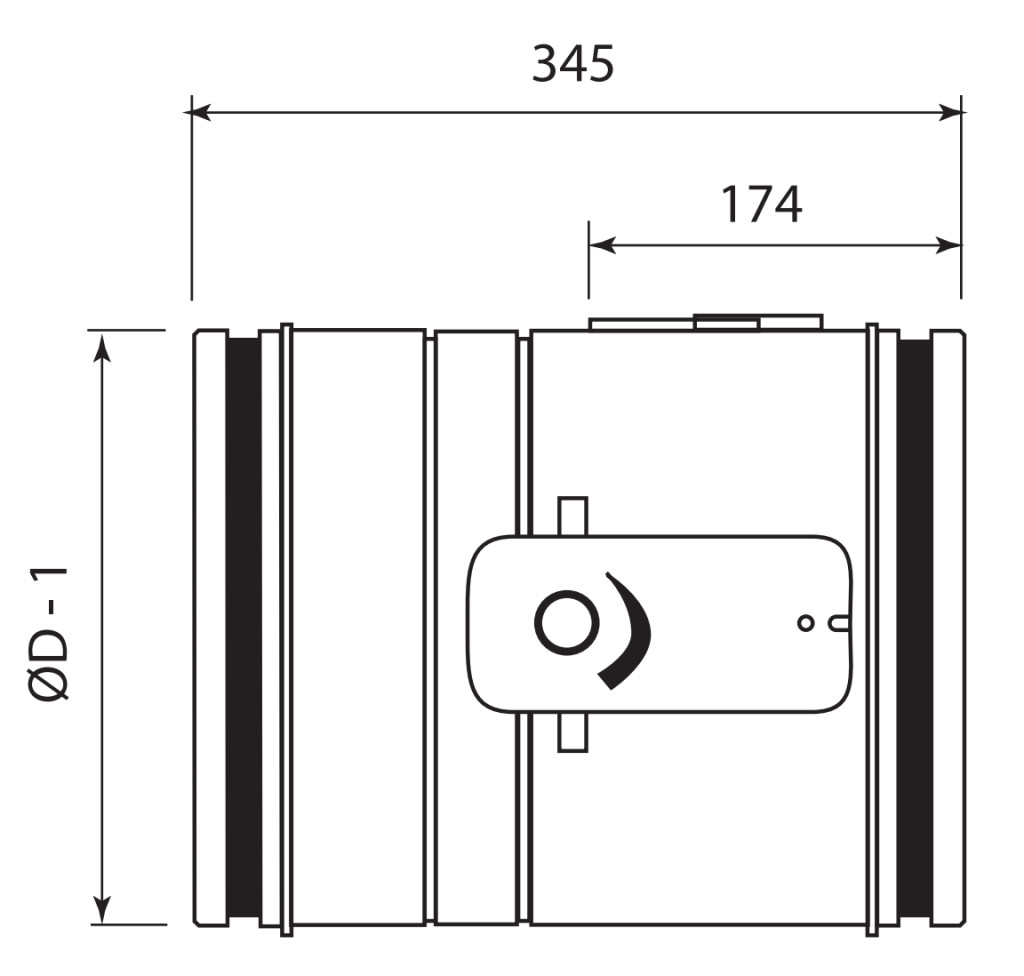

Méretek milliméterben.
- 345 mm: a csappantyú teljes hossza.
- 174 mm: a motor felőli végétől a beépítési ütközőig, ennyi marad a falon kívül.
- ØD - 1: a ház külső átmérője, 1 mm-rel kisebb a névleges méretnél.
- A 315-ös méret lapja a fal felőli oldalon 20 mm-rel túlnyúlik a házon.

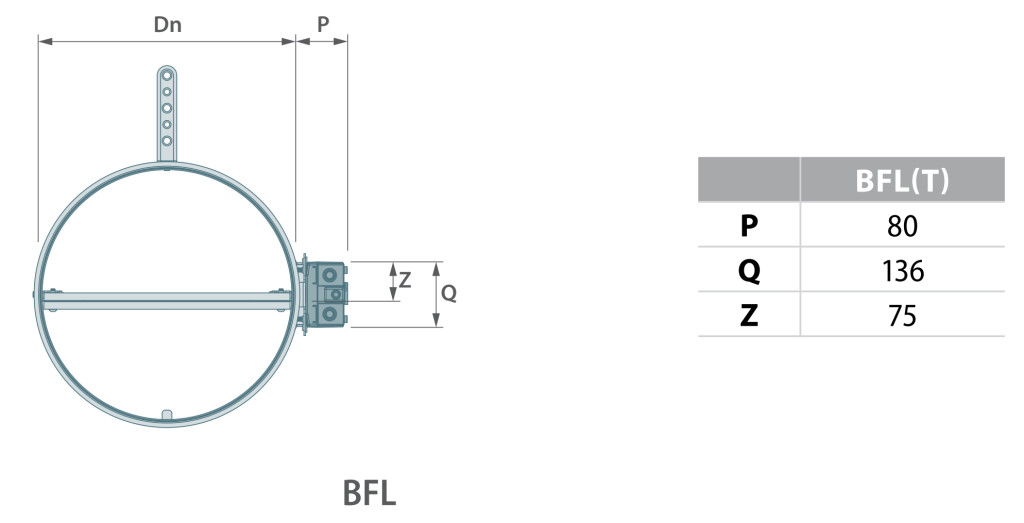

A második rajzon elölnézetben látható, hol helyezkedik el a motor a csappantyún.
Légszállítás és nyomásveszteség
Gyorskiválasztó táblázat.
| Légsebesség a csőben | Légszállítás | Légsebesség a csappantyúban | Nyomásveszteség | Hangteljesítmény |
|---|---|---|---|---|
| 3 m/s | 339 m³/h | 3,8 m/s | 2 Pa | 37 dB(A) |
| 4 m/s | 452 m³/h | 5,1 m/s | 4 Pa | 41 dB(A) |
| 5 m/s | 565 m³/h | 6,3 m/s | 6 Pa | 43 dB(A) |
| 6 m/s | 678 m³/h | 7,6 m/s | 9 Pa | 46 dB(A) |
| 7 m/s | 791 m³/h | 8,9 m/s | 12 Pa | 48 dB(A) |
| 8 m/s | 904 m³/h | 10,1 m/s | 16 Pa | 50 dB(A) |
A táblázat a Ø 200 mm-es méret értékeit mutatja 3 és 8 m/s közötti légsebességnél.
A nyomásveszteség statikus nyomásveszteség, a hangteljesítmény A-súlyozott hangteljesítményszint. A lap vékony, az áttétel pedig a házon kívül van, ezért kicsi a nyomásvesztesége.
A tűzcsappantyú beépítése
A tűzállóság csak a szerelési útmutatóban leírt beépítéssel érvényes.
A két beépítési ábrán a kézi mozgatószerkezetes CR120 látható.
- Tömör falba a falnyílásba kerül, a motor a falon kívül marad.
- A falnyílás átmérője legfeljebb Dn + 80 mm (500 Pa), illetve Dn + 100 mm (300 Pa) lehet, a rést habarccsal vagy gipsszel kell kitölteni.
- Födémbe a födémnyílásba kerül, habarccsal kell körbetömíteni.
- A födémnyílás átmérője legfeljebb Dn + 80 mm, a tömítés legalább 100 mm mély.
- Gipszkarton szerelt falba a szerelési útmutatóban leírt megoldással építhető be, a fal típusától és a tömítéstől függő osztállyal.
- A csappantyú a tengelye körül bármilyen helyzetbe forgatható.
- Beépítéskor a lap legyen zárva, utána ellenőrizze, hogy szabadon mozog-e.
- A motor körül 200 mm szabad helyet kell hagyni, hogy hozzáférhető maradjon.
- Csak beltérben használható.
A beépítésnél a szerelési útmutatót és a helyi tűzvédelmi előírásokat kell követni.
Ellenőrzés és karbantartás
- A csappantyú és a motor karbantartásmentes, de a motornak mindig hozzáférhetőnek kell maradnia.
- Beépítés után azonnal, majd félévente ellenőrizni kell, hogy a lap zár-e és újra nyitható-e (EN 15650, 8.3 pont).
- Az ellenőrzéskor nézze át a tápvezetéket és a végálláskapcsolók vezetékeit is.
- Ha a csappantyú épületfelügyeleti rendszerre van kötve, a zárást és a nyitást a rendszerről is próbálja ki, és nézze meg, hogy a nyitott és a zárt helyzet jelzése is megjelenik-e a rendszerben.
- Az ellenőrzés eredményét naplóba is beírhatja.
- Az ellenőrzés után a lapot nyitott helyzetbe kell visszaállítani.
- Tisztítani száraz vagy enyhén nedves ruhával lehet; súroló szert és kefés gépi tisztítást ne használjon.
Gyári dokumentumok
Az angol nyelvű szerelési útmutatóban a beépítési módokat ábrákkal, a motor útmutatójában a kioldást, a visszaállítást és a bekötést, a teljesítménynyilatkozatban pedig a tűzvédelmi osztályokat találja.
Tartozékok a szereléshez
Ø 200 mm-es spirálkorcolt légcsatorna, gumis bilincs és aluszalag a webáruházból.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
A beépítéstől függően 60-120 perc. A szerkezetenkénti osztályt a Tűzállóság a beépítéstől függően szakasz táblázatában találja.
Ha megszűnik a motor tápellátása, vagy ha 72 °C-on működésbe lép a hőkioldó. A kézi kioldást A tűzcsappantyú működése szakaszban találja.
Motorral vagy kézzel, a mellékelt karral nyitható újra. A lépéseket A tűzcsappantyú működése szakaszban találja.
Igen, tűzjelző központra és épületfelügyeleti rendszerre is köthető. A két végálláskapcsoló a nyitott és a zárt helyzetet jelzi.
A BFLT230 motor 230 V-os váltakozó feszültségről működik. A motornak 24 V-os változata is van (BFLT24), erről munkatársaink adnak tájékoztatást.
Igen, a CR120+MFUS kézi tűzcsappantyú olvadóbetéttel zár, áramot nem igényel.
Hat méretben, Ø 100-tól 315 mm-ig; a méreteket a mérettáblázatban találja. A nagyobb méretekről munkatársainknál érdeklődjön.
