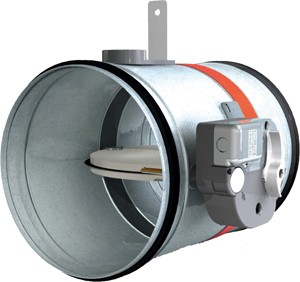

CR120+MFUS 160 Kézi, kör keresztmetszetű tűzcsappantyú, 120 perc
53 390 Ft
CR120+MFUS 160 Kézi, kör keresztmetszetű tűzcsappantyú, 120 perc
RENDELÉSRE
53 390 Ft
A CR120+MFUS 160 kézi, kör keresztmetszetű tűzcsappantyú, amely Ø 160 mm-es légcsatornába való. Ha a légcsatornában 72 °C fölé emelkedik a hőmérséklet, az olvadóbetét kiold, és a mozgatószerkezet rugója lezárja a csappantyút.
Legalább 110 mm-es vasbeton falban és 150 mm-es vasbeton födémben, habarccsal tömítve 120 perces tűzállóságot ad (EI 120 S), gipszkarton szerelt falban a fal típusától és a tömítéstől függően 60-120 percet. A ház horganyzott acélból készül, a mozgatószerkezet a falon kívül marad. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Adatok
Tűzállósági idő:
120
Elérhetőség:
Rendelésre
Csőátmérő:
160
Gyártó:
Cairox
Anyag:
Acél
Csőprofil:
Kör alakú
Léghőmérséklet-tartomány (°C):
-30 … +50
Gyártói cikkszám:
CR120 + MFUS, 160
Termékcsalád:
Rf-Technologies CR120
Hosszúság (mm):
345
Tömeg:
2,1 kg/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek

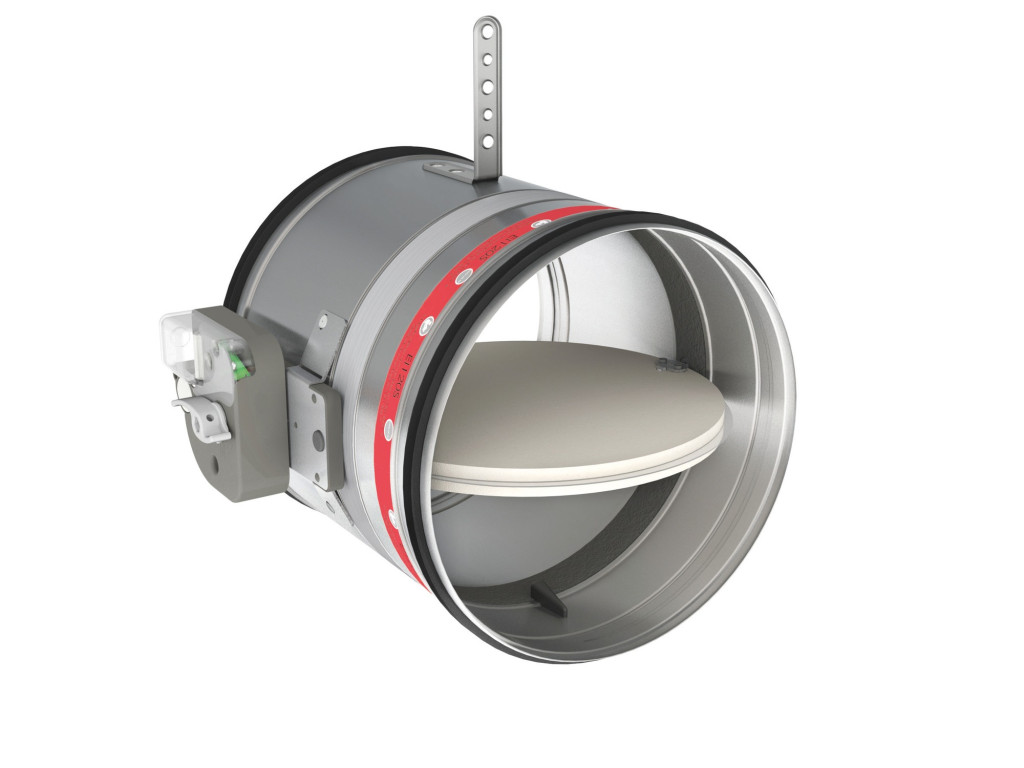

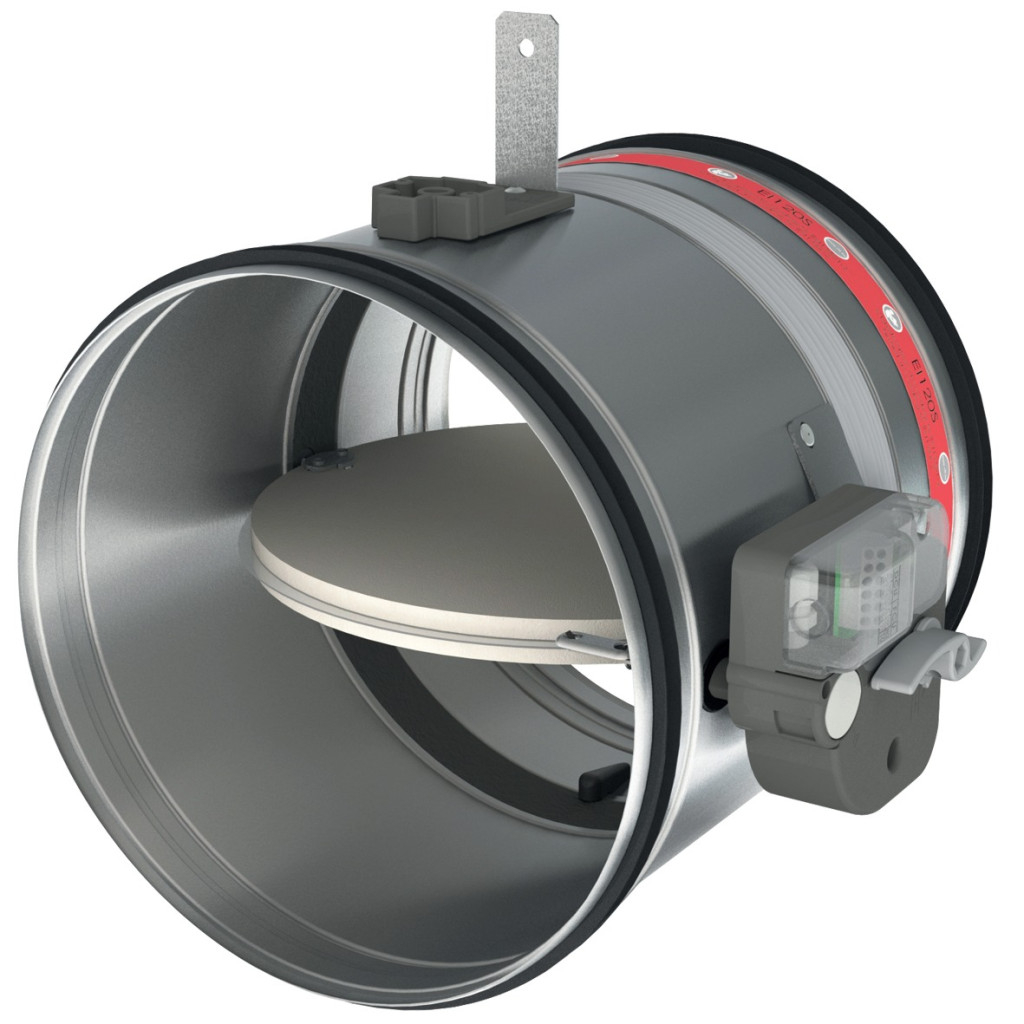

CR120+MFUS 160: kézi tűzcsappantyú Ø 160 mm-es csőhöz
A CR120+MFUS 160 kézi, kör keresztmetszetű tűzcsappantyú, amely Ø 160 mm-es légcsatornába való. Ha a légcsatornában 72 °C fölé emelkedik a hőmérséklet, az olvadóbetét kiold, és a mozgatószerkezet rugója lezárja a csappantyút.
A tűzcsappantyút, más néven tűzgátló csappantyút, ott kell beépíteni, ahol a légcsatorna tűzszakasz határán, tűzálló falon vagy födémen halad át. Legalább 110 mm-es vasbeton falban és 150 mm-es vasbeton födémben, habarccsal tömítve 120 perces tűzállóságot ad (EI 120 S), gipszkarton szerelt falban a fal típusától és a tömítéstől függően 60-120 percet.
Távvezérelt, motoros változata a CR120+BFLT230 tűzcsappantyú. Webáruházunkban a Tűzvédelmi termékek között további csappantyúkat és elzárókat is talál, a kategória oldalán.
Melyik méret kell Önnek?
Hat méret Ø 100-tól 315 mm-ig; kiemelve az a változat, amelyet most néz.
| Méret | Légszállítás* | Nyomásveszteség* | Hangteljesítmény* | Tömeg |
|---|---|---|---|---|
| Ø 100 mm | 113 m³/h | 8 Pa | 45 dB(A) | 1,6 kg |
| Ø 125 mm | 177 m³/h | 7 Pa | 43 dB(A) | 1,8 kg |
| Ön ezt nézi: Ø 160 mm | 289 m³/h | 5 Pa | 41 dB(A) | 2,1 kg |
| Ø 200 mm | 452 m³/h | 4 Pa | 41 dB(A) | 2,6 kg |
| Ø 250 mm | 707 m³/h | 3 Pa | 40 dB(A) | 3,3 kg |
| Ø 315 mm | 1122 m³/h | 2 Pa | 39 dB(A) | 4,2 kg |
Mind a hat méret azonos felépítésű: 345 mm hosszú, kézi mozgatószerkezettel és 72 °C-os olvadóbetéttel készül. A méretet a légcsatorna átmérője adja meg, a ház külső átmérője 1 mm-rel kisebb a névleges méretnél.
* 4 m/s légsebességnél a csőben; a nyomásveszteség statikus, a hangteljesítmény A-súlyozott érték. A tömeg a mozgatószerkezettel együtt értendő.
Miért ezt válassza?
Magától zár, ha forró a levegő
Az MFUS mozgatószerkezetben feszített rugó tartja nyitva a lapot. Ha a légcsatornában 72 °C fölé emelkedik a hőmérséklet, az olvadóbetét kiold, a rugó pedig zárt helyzetbe fordítja a lapot. A működését kézzel is kipróbálhatja: a gombbal kioldhatja, a karral visszaállíthatja.

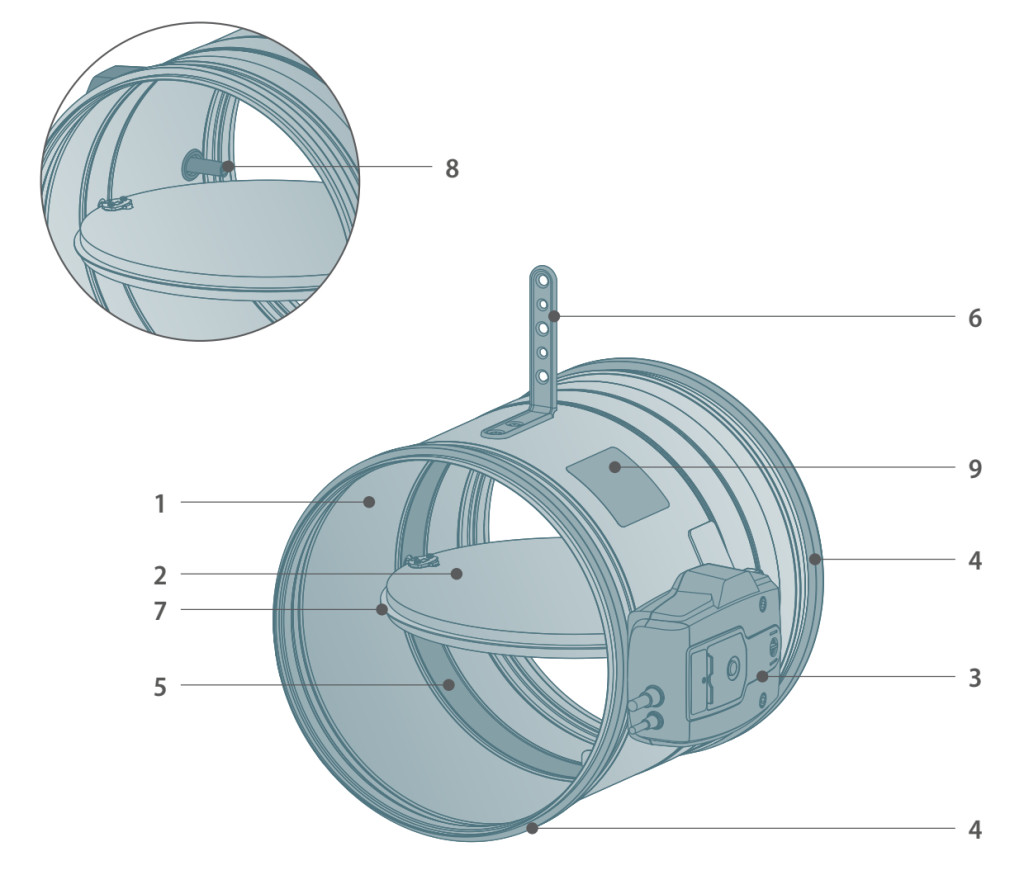

Tűzben felduzzadó tömítés
Zárás után a lap körüli, hőre duzzadó tömítés felhabosodik, így a lezárt csappantyún a tűz és a füst sem jut át. A ház mindkét végén gumi tömítőgyűrű van, a ház légtömörsége az EN 1751 szerint ATC 3 (korábban C) osztályú.
Kis nyomásveszteség
A lap vékony, az olvadóbetét a lappal egy vonalban áll, az áttétel pedig a házon kívül van. Ezért a csappantyú alig fékezi a levegőt: 4 m/s-nál a 100-as nyomásvesztesége 8 Pa, a 315-ösé 2 Pa.

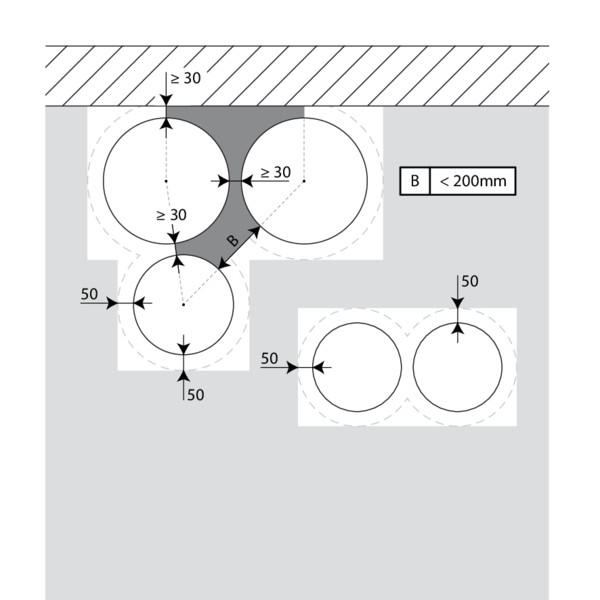

Szorosan egymás mellé is
Egymástól és a szomszédos faltól vagy födémtől 30 mm-re is beépíthető, a szabvány szerinti 200, illetve 75 mm helyett. Ilyenkor a nyílást legalább 150 kg/m³-es kőzetgyapot lappal, 400 mm mélyen kell tömíteni, a lap tengelye pedig vízszintes vagy legfeljebb 45°-ban dönthető.
A tűzcsappantyú működése

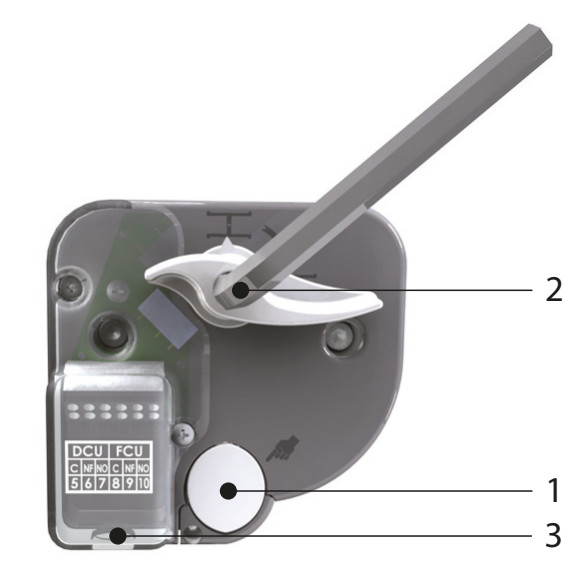

Az MFUS kézi mozgatószerkezet 72 °C-os olvadóbetéttel.
- Üzem közben a lap nyitva áll, a levegő szabadon áramlik a csappantyún át.
- Ha a légcsatornában 72 °C fölé emelkedik a hőmérséklet, az olvadóbetét kiold, és a rugó lezárja a lapot.
- Kézi kioldáshoz nyomja meg a kioldógombot (1).
- Visszaállításhoz fordítsa a visszaállító kart (2) 90°-kal az óramutató járásával egyező irányba, vagy használjon 10 mm-es imbuszkulcsot.
- A mozgatószerkezet a falon kívül marad, és jelzi a lap helyzetét.
- Távoli kioldásra nem alkalmas; erre a motoros CR120+BFLT230 való.
- Opcióként FDCU végálláskapcsolóval is készül, amely a nyitott és a zárt helyzetet jelzi. Erről munkatársaink adnak tájékoztatást.
Tűzállóság a beépítéstől függően
A gyári beépítési módok szerinti osztályok.
| Beépítés | Szerkezet és tömítés | Osztály |
|---|---|---|
| Tömör fal | vasbeton, legalább 110 mm; habarcs vagy gipsz | EI 120 (ve i↔o) S, 500 Pa |
| Födém | vasbeton, legalább 150 mm; habarcs | EI 120 (ho i↔o) S, 500 Pa |
| Gipszkarton szerelt fal | fémvázas, legalább 100 mm; a fal típusa (EN 520 A vagy F) és a tömítés szerint | EI 60-EI 120 S |
A tűzvédelmi csappantyú osztályát a beépítés módja dönti el, ezért a falnak, a tömítésnek és a nyílásnak a szerelési útmutató szerinti megoldáshoz kell igazodnia. Gipszkarton falba építve a 120 perc csak bizonyos falszerkezettel és tömítéssel teljesül.
A jelölésben a ve falba, a ho födémbe építést jelent, az i↔o azt, hogy a tűz bármelyik oldalról érheti, az S pedig azt, hogy a csappantyú a füst átjutását is korlátozza. A vizsgálat az EN 1366-2 szerint 500 Pa-ig terjedt, az osztály az EN 13501-3, a CE-jelölés pedig az EN 15650 szerinti.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Típus | CR120+MFUS 160 (rendelési kód: CR120 + MFUS, 160) |
| Csatlakozó légcsatorna | Ø 160 mm |
| A ház külső átmérője | 159 mm |
| Tömeg a mozgatószerkezettel | 2,1 kg |
| Szabad keresztmetszet | 0,0148 m² |
| Hossz | 345 mm, ebből 174 mm a mozgatószerkezet felőli oldalon |
| Tűzállóság | legfeljebb EI 120 (ve, ho i↔o) S, 500 Pa, a beépítéstől függően |
| Bevizsgálás, osztályozás | EN 1366-2, EN 13501-3; CE-jelölés: EN 15650 |
| Légtömörség (ház) | EN 1751 szerint ATC 3 (korábban C) |
| Mozgatószerkezet | MFUS, kézi, 72 °C-os olvadóbetéttel, kézzel kioldható és visszaállítható |
| Működési megbízhatóság | 50 ciklus |
| Végálláskapcsoló | FDCU (KIT FDCU CCF4), opció: két kapcsoló a nyitott és a zárt állásra, 1-500 mA, 5-48 V DC, IP42 |
| A ház anyaga | horganyzott acél |
| Lap | tűzálló lap, körben hőre duzzadó tömítéssel |
| Higiénia | HYG higiéniai megfelelőség (W-379335-23-Zd) |
| Felhasználás | csak beltérben |
| Üzemi hőmérséklet | -30 … +50 °C |
| Páratartalom | legfeljebb 95 %, nem lecsapódó |
A Cairox forgalmazza, gyártója a belgiumi Rf-Technologies. A Ø 355-630 mm-es méretek a CR2 típusban készülnek.

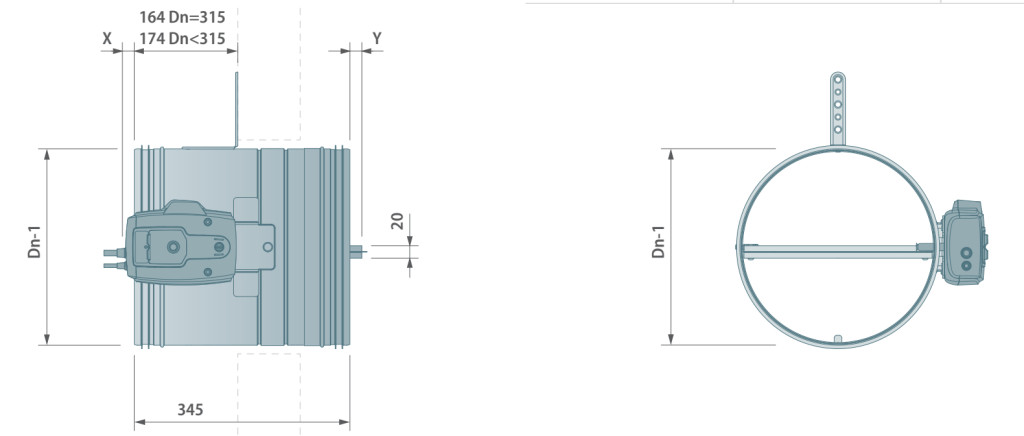

Méretek
Méretek milliméterben.
- 345 mm: a csappantyú teljes hossza.
- 174 mm: a mozgatószerkezet felőli végétől a beépítési ütközőig, ennyi marad a falon kívül.
- Dn - 1: a ház külső átmérője, 1 mm-rel kisebb a névleges méretnél.
- A 315-ös méret lapja a fal felőli oldalon 20 mm-rel túlnyúlik a házon.

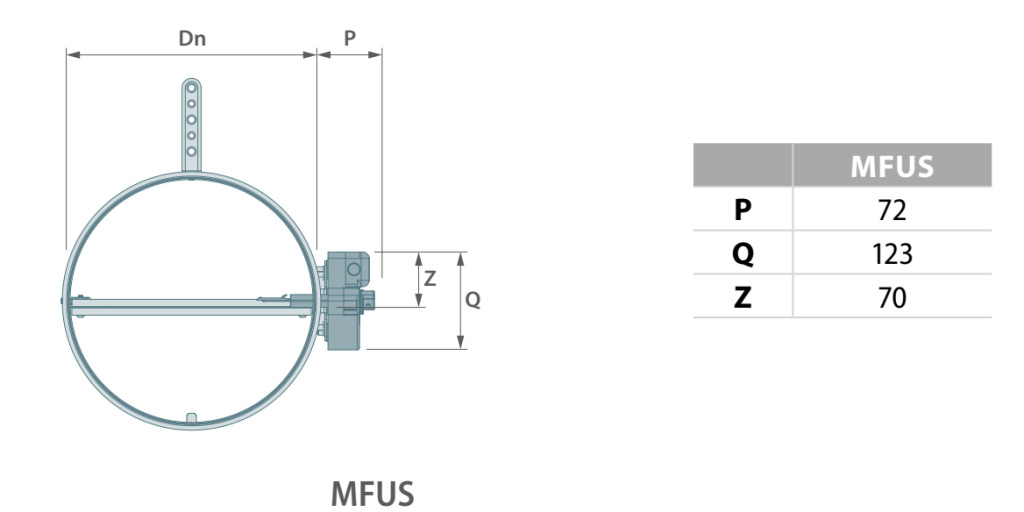

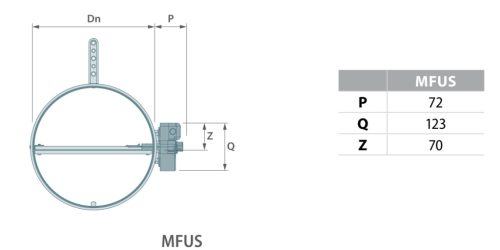

A második rajz a mozgatószerkezet helyét mutatja: a szerkezet 123 mm magas.
Légszállítás és nyomásveszteség
Gyorskiválasztó táblázat.
| Légsebesség a csőben | Légszállítás | Légsebesség a csappantyúban | Nyomásveszteség | Hangteljesítmény |
|---|---|---|---|---|
| 3 m/s | 217 m³/h | 4 m/s | 3 Pa | 37 dB(A) |
| 4 m/s | 289 m³/h | 5,4 m/s | 5 Pa | 41 dB(A) |
| 5 m/s | 362 m³/h | 6,7 m/s | 8 Pa | 44 dB(A) |
| 6 m/s | 434 m³/h | 8,1 m/s | 12 Pa | 46 dB(A) |
| 7 m/s | 506 m³/h | 9,4 m/s | 16 Pa | 49 dB(A) |
| 8 m/s | 579 m³/h | 10,8 m/s | 22 Pa | 51 dB(A) |
A táblázat a Ø 160 mm-es méret értékeit mutatja 3 és 8 m/s közötti légsebességnél.
A nyomásveszteség statikus nyomásveszteség, a hangteljesítmény A-súlyozott hangteljesítményszint.

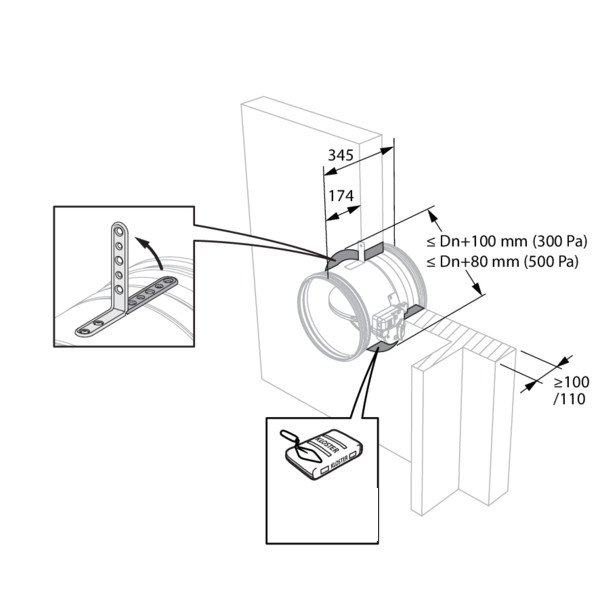

A tűzcsappantyú beépítése
A tűzállóság csak a szerelési útmutató szerinti beépítéssel érvényes.
- Tömör falba a falnyílásba kerül, a mozgatószerkezet a falon kívül marad.
- A falnyílás átmérője legfeljebb Dn + 80 mm (500 Pa), illetve Dn + 100 mm (300 Pa) lehet, a rést habarccsal vagy gipsszel kell kitölteni.

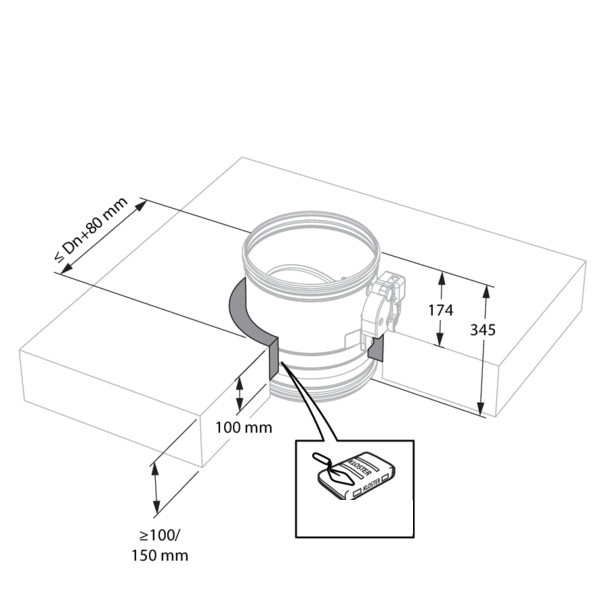

- Födémbe a födémnyílásba kerül, habarccsal kell körbetömíteni.
- A födémnyílás átmérője legfeljebb Dn + 80 mm, a tömítés legalább 100 mm mély.
- Gipszkarton szerelt falba a szerelési útmutató szerinti megoldással építhető be, a fal típusától és a tömítéstől függő osztállyal.
- A csappantyú a tengelye körül bármilyen helyzetbe forgatható.
- Beépítéskor a lap legyen zárva, utána ellenőrizze, hogy szabadon mozog-e.
- A mozgatószerkezet körül 200 mm szabad helyet kell hagyni, hogy hozzáférhető maradjon.
- Csak beltérben használható.
A beépítésnél a szerelési útmutatót és a helyi tűzvédelmi előírásokat kell követni.
Ellenőrzés és karbantartás
- A csappantyú karbantartásmentes, de a mozgatószerkezetnek mindig hozzáférhetőnek kell maradnia.
- Beépítés után azonnal, majd félévente ellenőrizni kell, hogy a lap kézi kioldásra zár-e és visszaállítható-e (EN 15650, 8.3 pont).
- Az ellenőrzés eredményét naplóba is beírhatja.
- Az ellenőrzés után a lapot nyitott helyzetbe kell visszaállítani.
- Tisztítani száraz vagy enyhén nedves ruhával lehet; súroló szert és kefés gépi tisztítást ne használjon.
- Az olvadóbetét cseréjéhez a mozgatószerkezet egyszerűen levehető.
Gyári dokumentumok
A magyar nyelvű adatlapon a felépítést, a gyorskiválasztó táblázatot és a méretrajzot találja, az angol nyelvű szerelési útmutatóban a beépítési módokat ábrákkal, a teljesítménynyilatkozatban a tűzvédelmi osztályokat, az FDCU adatlapján pedig a végálláskapcsoló bekötését és villamos adatait.
Tartozékok a szereléshez
Ø 160 mm-es spirálkorcolt légcsatorna, gumis bilincs és aluszalag a webáruházból.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
A beépítéstől függően 60-120 perc. A szerkezetenkénti osztályt a Tűzállóság a beépítéstől függően szakasz táblázatában találja.
Akkor, ha a légcsatornában 72 °C fölé emelkedik a hőmérséklet, és kiold az olvadóbetét. Kézzel is kioldhatja a kioldógombbal.
Nyomja meg a kioldógombot, majd a kart 90°-kal elfordítva állítsa vissza a lapot. Az ellenőrzést félévente el kell végezni.
A mozgatószerkezet mutatja a lap helyzetét. Villamos jelzéshez FDCU végálláskapcsoló kell, amely opcióként rendelhető; erről munkatársaink adnak tájékoztatást. Az FDCU adatlapja szerint két kapcsolót tartalmaz, egyet a nyitott, egyet a zárt állás jelzésére, mindkettő alapesetben nyitott és alapesetben zárt érintkezővel; kapcsolási képessége 1-500 mA, 5-48 V DC. Az adatlapot a Gyári dokumentumok között találja.
Igen, a CR120+BFLT230 motoros tűzcsappantyú távvezérelt kivitel.
Ø 100, 125, 160, 200, 250 és 315 mm-es méretben. A Ø 355-630 mm-es méretek a CR2 típusban készülnek; ezekről munkatársainknál érdeklődjön.
