Dalap GBV 150 Bűz- és párazáró visszacsapó szelep Ø 150 mm
15 100 Ft
ÚJ
Dalap GBV 150 Bűz- és párazáró visszacsapó szelep Ø 150 mm
ÚJ
RAKTÁRON
15 100 Ft

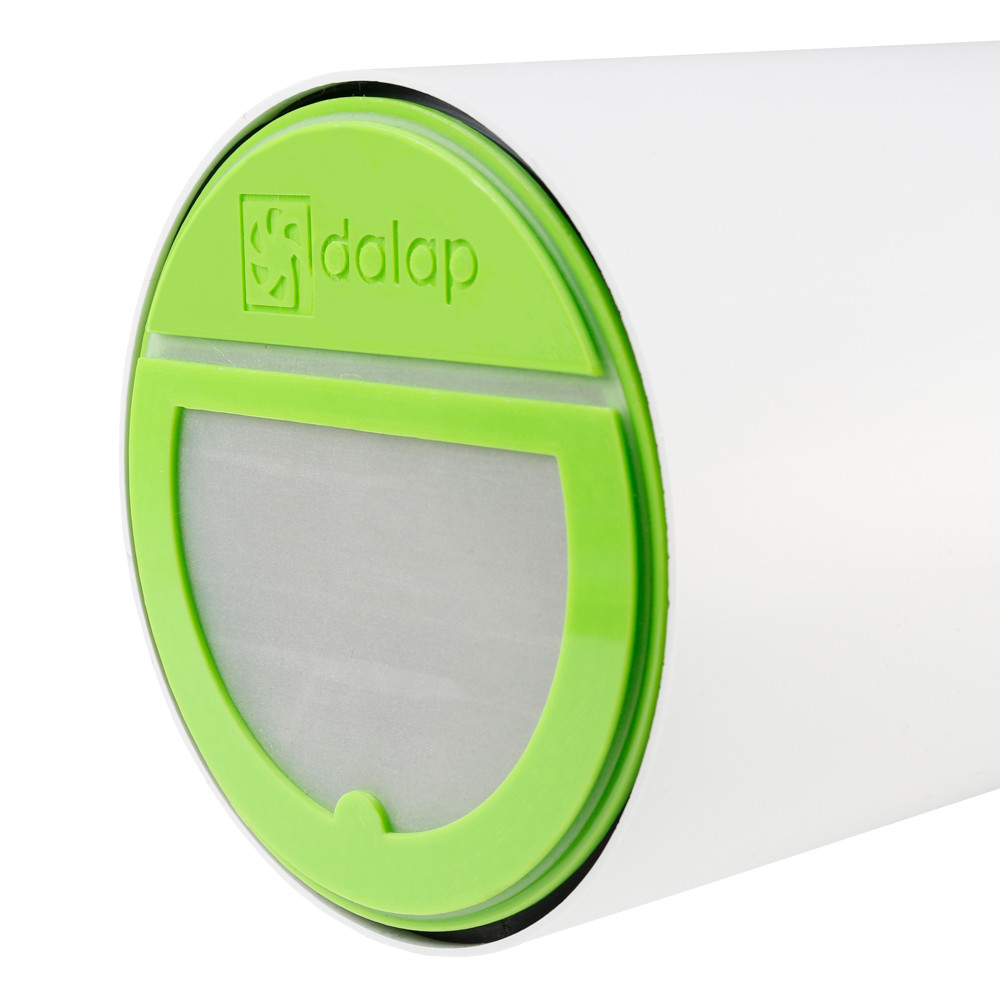

A Dalap GBV 150 bűz- és párazáró visszacsapó szelep a 150 mm-es, kör keresztmetszetű légcsatornába tolható, mágneses zárású szelep szilikon membránnal. A ventilátor leállásakor megakadályozza, hogy a levegő és vele a szagok visszaáramoljanak.
Nyugalmi állapotban a szilikon membránt mágnes tartja zárva, a mágnes záróereje csavarral állítható. A csőben dupla ajakos gumi tömítés zár, a gyártó szag- és páratömörnek írja. A szelep közvetlenül a tányérszelep vagy a be-, illetve kifúvó elem mögé kerül, kis háztartási ventilátorokhoz nem való. A méret és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Adatok
Csőátmérő:
150
Gyártó:
Dalap
Csőbedugható:
Igen
Anyag:
Műanyag
Csőprofil:
Kör alakú
EAN:
4250622647336
Extra tulajdonság:
Állítható mágneses zárás, dupla ajakos gumi tömítés
Megjegyzés:
Kis háztartási ventilátorhoz nem való
Felhasználási terület:
Légcsatornába építhető
Léghőmérséklet-tartomány (°C):
max. +40
Gyártói cikkszám:
2993
Termékcsalád:
Dalap GBV
Szélesség (mm):
152
Magasság (mm):
152
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Bűz- és párazáró visszacsapó szelep 150 mm-es csőbe
A Dalap GBV 150 bűz- és párazáró visszacsapó szelep a 150 mm-es, kör keresztmetszetű légcsatornába tolható, mágneses zárású visszacsapó szelep szilikon membránnal, gyártói cikkszáma 2993. Gyártója a németországi Dalap GmbH (Olbernhau).
Nyugalmi állapotban a membránt mágnes tartja zárva, és a ventilátor leállásakor megakadályozza, hogy a levegő és vele a szagok visszaáramoljanak. A gyártó szag- és páratömör szelepnek írja, a csőben dupla ajakos gumi tömítés zár.
Melyik méret kell Önnek?
A Dalap gyári rajzai szerint; kiemelve az a változat, amelyet most néz
| Típus | Légcsatorna, mm | Gyártói cikkszám | Külső Ø, mm | Keret belső Ø, mm |
|---|---|---|---|---|
| Dalap GBV 100 | 100 | 2990 | Ø102 | Ø80 |
| Dalap GBV 125 | 125 | 2991 | Ø127 | Ø105 |
| Ön ezt nézi: Dalap GBV 150 | 150 | 2993 | Ø152 | Ø130 |
| Dalap GBV 160 | 160 | 2994 | Ø162 | Ø136 |
| Dalap GBV 200 | 200 | 2995 | Ø202 | Ø180 |
A szelep méretét a légcsatorna névleges átmérője adja: a 100 mm-es csőbe a GBV 100, a 125 mm-esbe a GBV 125, a 150 mm-esbe a GBV 150, a 160 mm-esbe a GBV 160, a 200 mm-esbe a GBV 200 kell. A gyári rajzok tűrése ±3 mm.
Szögletes, lapos légcsatornához ugyanez a szelep a webáruházban a 110 × 55 mm-es és a 220 × 90 mm-es csatornaméretben is kapható.
Hogyan működik?
A Dalap leírása szerint
A ventilátor légárama kinyitja a membránt, leálláskor pedig a mágnes visszazárja. A gyártó szerint a szelep különösen többlakásos épületekbe való, ahol a közös szellőzőrendszeren át a szomszédos lakások szagai gyakran visszaáramlanak.

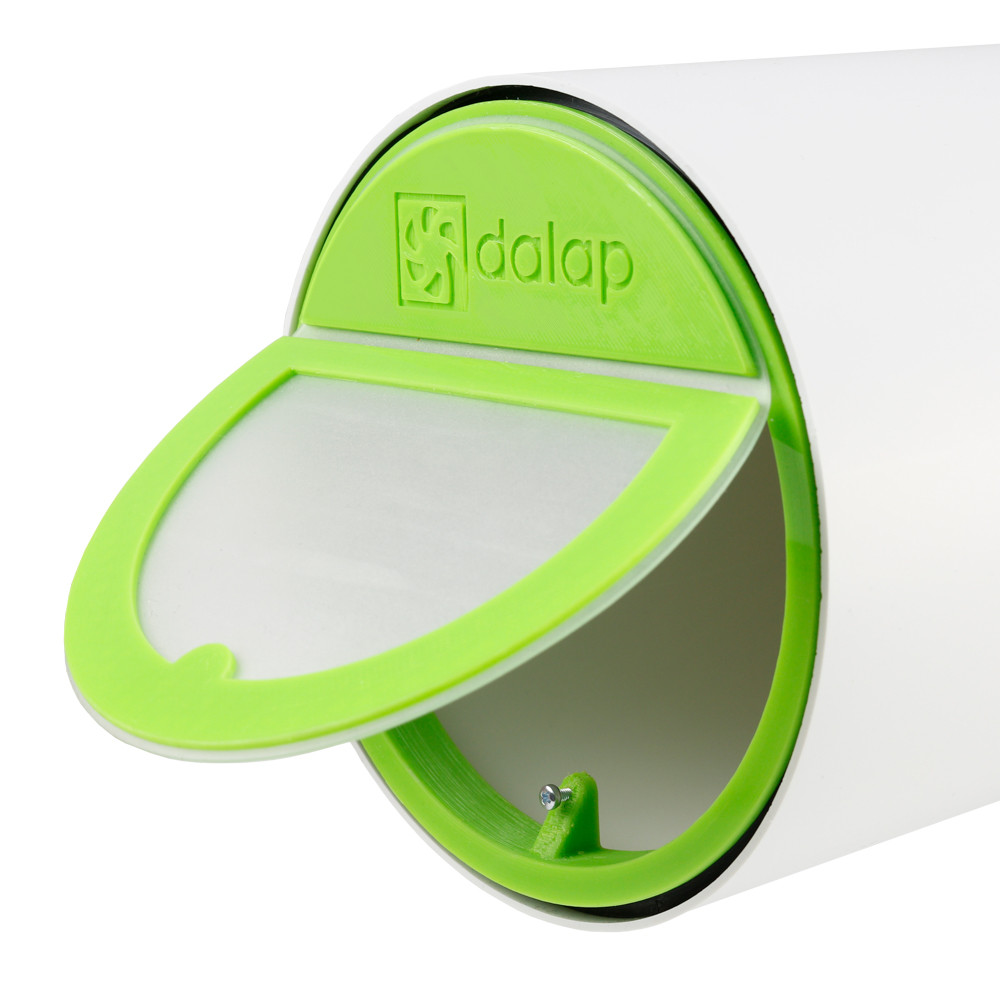

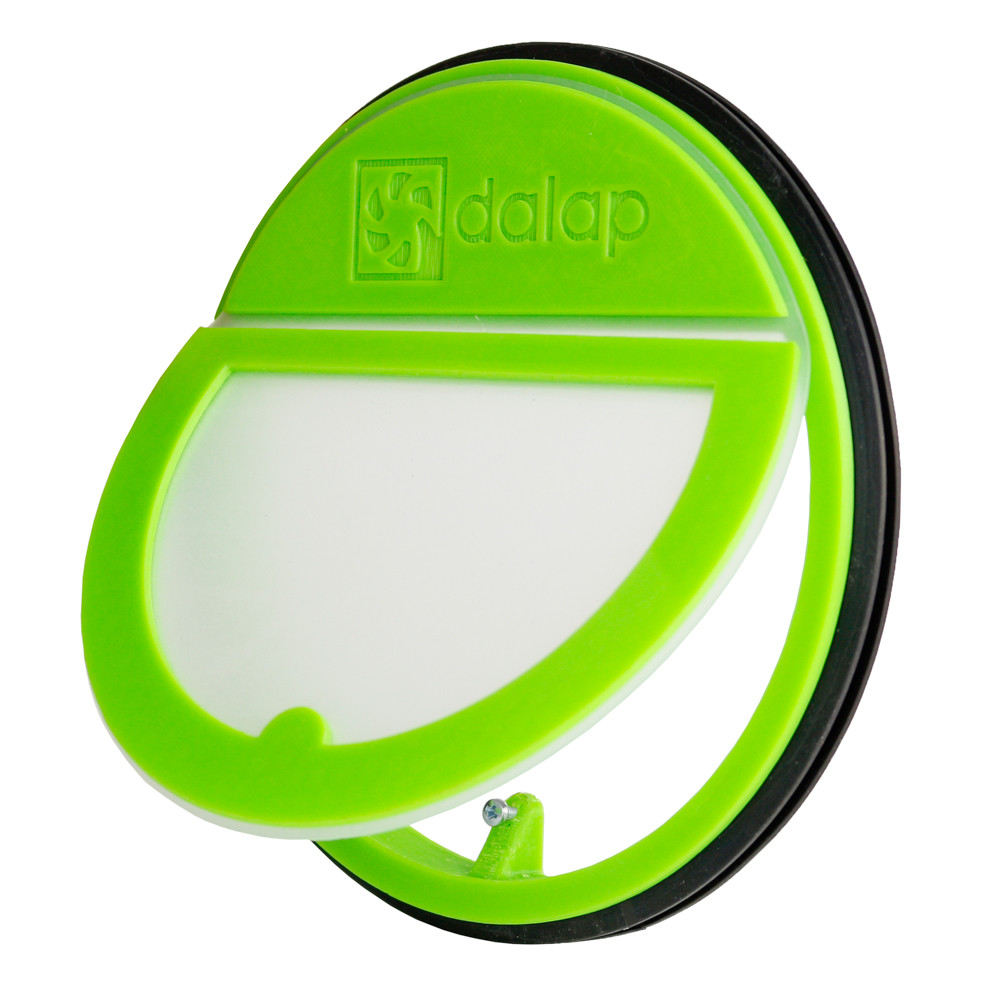

- Szilikon membrán. A zárólap szilikon membrán, nyitáskor a keret alsó fele szabadul fel.
- Mágneses zárás. Nyugalmi állapotban mágnes tartja zárva a membránt, és megakadályozza, hogy magától kinyíljon.
- Állítható záróerő. A mágnes húzóereje egy acélcsavarral állítható.

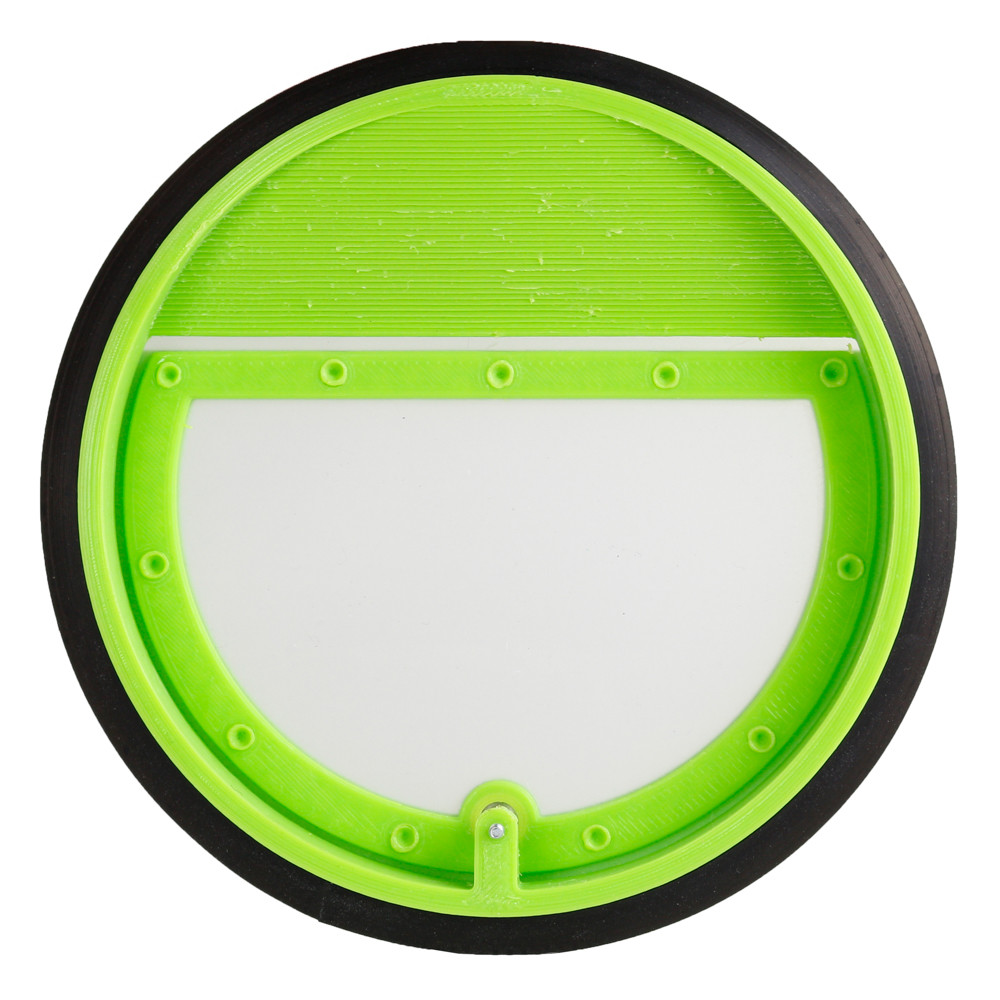

- Dupla tömítés. A műanyag keret dupla ajakos gumi tömítése zár a csőben.
- Egyszerű beépítés. A szelepet csak be kell tolni a megfelelő átmérőjű csőbe.
Műszaki adatok
Mind az öt méretre, a Dalap adatai és szerelési útmutatója szerint
| Jellemző | Érték |
|---|---|
| Rendeltetés | Bűz- és párazáró visszacsapó szelep kör keresztmetszetű légcsatornába |
| Csőátmérő | 100, 125, 150, 160 vagy 200 mm |
| Beépítés | A csőbe tolva, közvetlenül a tányérszelep vagy a be- és kifúvó elem mögé |
| Beépítési helyzet | Vízszintes vagy függőleges légcsatornába; a szelep tengelye mindig vízszintes, vízszintes csőben a szelep síkja függőleges vagy legfeljebb 5 fokkal dől a légárammal szemben |
| Zárólap | Szilikon membrán |
| Zárás | Mágnes, a húzóereje acélcsavarral állítható |
| Tömítés | Dupla ajakos gumi tömítés a műanyag kereten |
| Legnagyobb levegőhőmérséklet | 40 °C |
| Környezet | Agresszív közegben nem használható |
| Karbantartás | Szennyeződéstaszító, karbantartást nem igényel; párás, poros levegőben rendszeresen ellenőrizni |
| Méret-tűrés | ±3 mm |
| Gyártó | Dalap GmbH, Olbernhau (Németország) |
Méretek

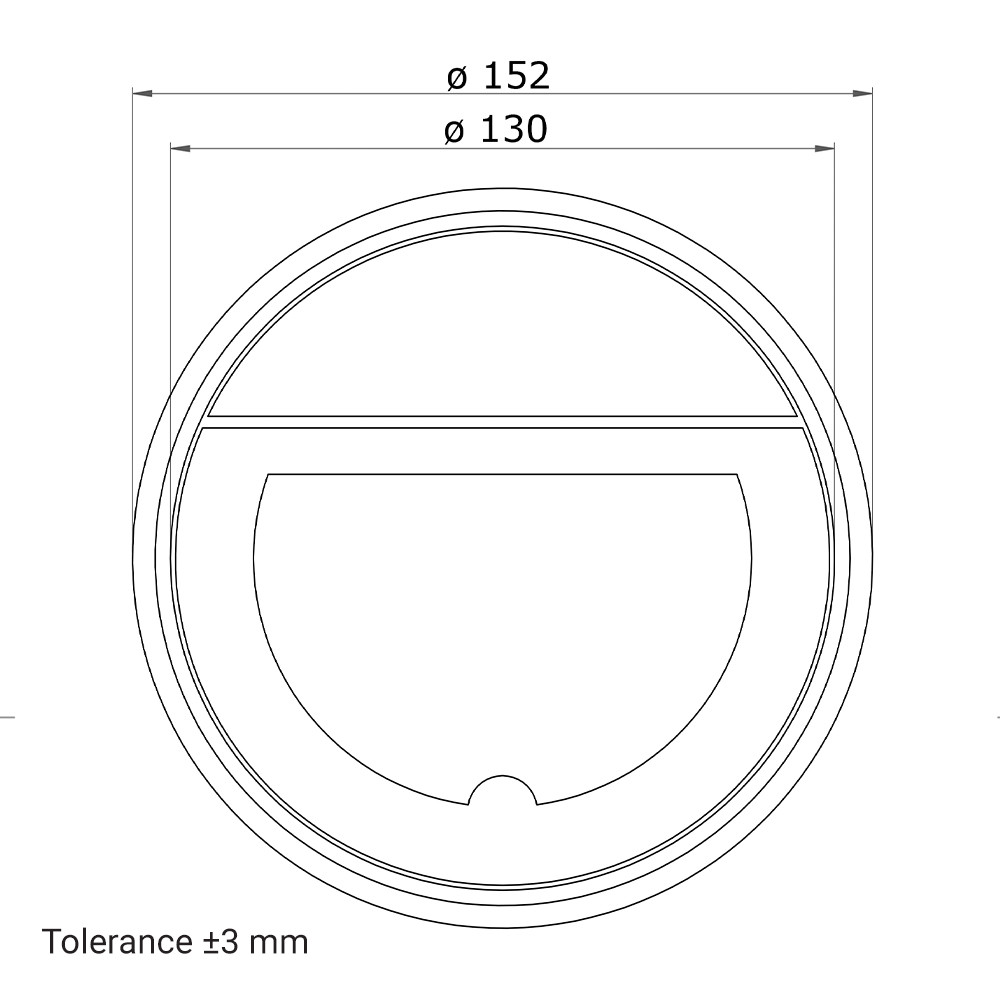

A Dalap gyári méretrajza szerint
A Dalap GBV 150 bűz- és párazáró visszacsapó szelep legnagyobb külső átmérője a gyári rajz szerint Ø152 mm, a keret belső átmérője Ø130 mm, a tűrés ±3 mm. A 150 mm-es csőbe tolva a gumi tömítés zár a cső falán.
Milyen ventilátorral használható?
A Dalap leírása szerint
A gyártó szerint a GBV a kis légszállítás miatt nem kis háztartási ventilátorokhoz való. A visszacsapó szelep bizonyos mértékben mindig növeli a légcsatorna ellenállását. Elszívó rendszerben a gyártó szerint ellenőrizni kell, hogy a ventilátor teljesítménye elegendő-e.
A Dalap a klasszikus fürdőszobai ventilátoroknál erősebb ventilátort ajánl hozzá, mert azok nem elég erősek ahhoz, hogy kinyissák a szelepet. A gyártó webáruháza a GBV mellé az azonos csőátmérőjű csőventilátorait ajánlja. Ha a csőben nagyobb a szívás (depresszió), a mágnes húzóereje erősebbre állítható (lásd lent).
Szerelési útmutató
A Dalap szerelési és használati útmutatója (német, cseh, szlovák, lengyel, román és magyar nyelven) a beépítés helyzetét, a mágnes beállítását és a karbantartást írja le, ábrákkal.
Az útmutató magyar fordítása a beépítési helyzetnél és a szelep helyénél pontatlan, ezért ezen az oldalon az előírást a német eredeti szerint adjuk.
Amire figyeljen a beépítésnél
A Dalap szerelési útmutatója szerint
- A szelepet a csőbe kell tolni, lehetőleg jól hozzáférhető helyen: a karbantartáshoz és a cseréhez hozzáférhetőnek kell maradnia.
- A gyártó szerint közvetlenül a tányérszelep vagy a be-, illetve kifúvó elem mögé kerül.
- Az áramlási irányra ügyelni kell.
- A gyártó szerint vízszintes és függőleges légcsatornába is beépíthető; a szelep tengelyének mindkét esetben vízszintesnek kell lennie.
- Vízszintes csőben a szelep síkjának függőlegesen kell állnia, vagy legfeljebb 5 fokkal dőlhet a légárammal szemben.
- Elforgatva beépítve a szelep nem működik megfelelően.
- Ne használjon éles szerszámot, mert a membrán megsérülhet.
- Agresszív közegben nem használható.
A záróerő beállítása és a karbantartás
A Dalap szerelési útmutatója szerint
Ha szükséges, a mágnes húzóereje az acélcsavarral állítható, ezzel változik a szelep záróereje. A csavart csillagcsavarhúzóval kell meghúzni vagy lazítani: a mágneshez közelebb csavarva erősebb a zárás. A gyártó szerint erre akkor lehet szükség, ha a csőben nagyobb a szívás (depresszió). A csavar ne álljon ki túlságosan, hogy a szelep teljesen zárni tudjon.
Az alkatrészek szennyeződéstaszítók, és nem igényelnek karbantartást. Párás vagy poros levegőben a működést rendszeresen ellenőrizni kell; erősebb szennyeződésnél az alkatrészek szappanos oldatban tisztíthatók.
Légszelepek ehhez a mérethez
A webáruházból, 150 mm-es csőhöz
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
A Dalap GBV 150 bűz- és párazáró visszacsapó szelep a 150 mm-es csőbe való. A méretet a légcsatorna névleges átmérője adja: a webáruházban 100, 125, 150, 160 és 200 mm-es kerek, valamint 110 × 55 és 220 × 90 mm-es szögletes változat kapható.
Igen, erre való. Nyugalmi állapotban a mágnes zárva tartja a szilikon membránt, és megakadályozza, hogy a levegő és a szagok visszaáramoljanak. A gyártó szag- és páratömörnek írja.
Nem. A gyártó szerint kis háztartási ventilátorokhoz a kis légszállításuk miatt nem való, a klasszikus fürdőszobai ventilátorok pedig nem elég erősek ahhoz, hogy kinyissák.
A csőbe, közvetlenül a tányérszelep vagy a be-, illetve kifúvó elem mögé, jól hozzáférhető helyre. Vízszintes csőben a szelep síkjának függőlegesen kell állnia, vagy legfeljebb 5 fokkal dőlhet a légárammal szemben.
Igen. A gyártó szerint vízszintes és függőleges légcsatornába is beépíthető; a szelep tengelyének mindkét esetben vízszintesnek kell lennie. Elforgatva beépítve nem működik megfelelően.
Igen. A mágnes húzóereje egy acélcsavarral, csillagcsavarhúzóval állítható; a mágneshez közelebb csavarva erősebben zár. A csavar ne álljon ki túlságosan, hogy a szelep teljesen zárjon.
A gyártó szerint az alkatrészek szennyeződéstaszítók, és nem igényelnek karbantartást. Párás vagy poros levegőben rendszeresen ellenőrizni kell a működését; erősebb szennyeződésnél szappanos oldatban tisztítható.
