ELICENT ELIX 100 Fali ventilátor AIR2EV1000
19
39 290 Ft
31 750 Ft
ELICENT ELIX 100 Fali ventilátor AIR2EV1000
19
19
39 290 Ft
31 750 Ft
Megtakarítás
7 540 Ft
Az ELICENT ELIX 100 centrifugális fali ventilátor Ø100 milliméteres csonkkal. Óránként 97 köbméter levegőt mozgat meg, és 151 pascal nyomásig dolgozik, ezért hosszabb, könyökös csővezetéken is kiszellőztet — ott, ahol egy axiális ventilátor már nem bírja. Ki-be kapcsolható a fürdőszoba lámpakapcsolójáról vagy egy külön kapcsolóról. Addig jár, amíg be van kapcsolva.
Kihúzható, mosogatógépben mosható szűrő, gyári visszacsapó szelep és rezgéscsillapító tömítés van benne, falra és mennyezetre egyaránt szerelhető. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Csőátmérő
Csőátmérő:
Kényelmi funkció
Kényelmi funkció:
Max. Légszállítás
Max. Légszállítás :
Adatok
Légáramlás típusa:
Radiális
Elérhetőség:
Azonnal
Csőátmérő:
100
Kényelmi funkció:
Alap
Felszerelés módja:
Oldalfalra és plafonra is
Zajszint:
Átlagos
Max. Légszállítás :
97 m3/h
Gyártó:
Elicent
Csapágytípus:
Golyóscsapágyas
Sebességfokozatok:
Egysebességes
Zsalu:
Visszacsapószelep
Csőbedugható:
Nem
Védelem:
IPX4
Szín:
Fehér
Max. légnyomás:
151 Pa
Feszültség:
230
Súly:
2,6
Teljesítményfelvétel:
29 W
Léghőmérséklet-tartomány (°C):
max. +40
Gyártói cikkszám:
AIR2EV1000
Hosszúság (mm):
116
Szélesség (mm):
180
Magasság (mm):
180
Hangnyomás 3 m-re (dB(A)):
42
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
ELICENT ELIX 100 centrifugális fali ventilátor
Az ELICENT ELIX 100 egy Ø100 milliméteres csonkú, falra és mennyezetre egyaránt szerelhető centrifugális ventilátor az olasz Elicenttől. Óránként 97 köbméter levegőt mozgat meg, és 151 pascal nyomáskülönbségig dolgozik — ez az a szám, ami miatt hosszabb, könyökös csővezetéken vagy közös gyűjtőcsövön keresztül is kiszellőztet, ott is, ahol egy hagyományos axiális ventilátor már nem bírja.
A három gyári kivitel közül ez a vezérlésében tér el a másik kettőtől. Ki-be kapcsolható a fürdőszoba lámpakapcsolójáról vagy egy külön kapcsolóról. Addig jár, amíg be van kapcsolva. Minden más — a légszállítás, a nyomás, a fogyasztás és a zajszám — azonos. Gyári cikkszáma AIR2EV1000.
Melyik vezérlés kell Önnek?
Mind a három kivitel — a névre kattintva nyílik a termék
| Kivitel | Mi indítja, mi állítja le | Melyik helyzetbe való |
|---|---|---|
| ELIX 100 Alap Ön ezt nézi | Ki-be kapcsolható a fürdőszoba lámpakapcsolójáról vagy egy külön kapcsolóról. Addig jár, amíg be van kapcsolva. | Akkor elég, ha van a helyiségben kapcsoló, amit a használó úgyis lekapcsol — vagy ha a ventilátort külön kapcsolóról szeretné vezérelni. |
| ELIX 100 TIMER | A lámpával együtt indul, és a lámpa lekapcsolása után még jár egy ideig. Az utánfutás 3 és 25 perc között állítható a készülékben. | Fürdőszobába és WC-be a leggyakoribb választás: a pára a zuhanyzás után marad a helyiségben, a ventilátornak ilyenkor kell még mennie. |
| ELIX 100 MHY SMART | Méri a helyiség relatív páratartalmát, és ahhoz igazítja a fordulatszámot: ahogy nő a pára, fokozatosan gyorsít, ahogy csökken, úgy lassít vissza. | Oda, ahol nincs, aki kapcsolgassa — albérletbe, vendégfürdőbe, vagy ha a helyiségben tartósan magas a pára és penészedik. |
A három kivitel légszállítása, nyomása, fogyasztása és zajszáma azonos — ugyanaz a készülék, ugyanazzal a motorral. A különbség kizárólag a vezérlés, és az utólag nem cserélhető, ezért érdemes már most eldönteni.
Elég ez a helyiségembe?
Az Elicent légcsere-ajánlása szerint
| Helyiség | Ajánlott légcsere óránként | Mekkora alapterületre elég a 97 m³/h |
|---|---|---|
| Fürdőszoba, zuhanyzó | 8–12 | 3,1–4,6 m² |
| WC | 8–10 | 3,7–4,6 m² |
| Konyha | 6–10 | 3,7–6,2 m² |
A szükséges légszállítás a helyiség térfogata szorozva az óránkénti légcsereszámmal — a légcsereszámokat az Elicent saját választási útmutatója adja. A táblázat harmadik oszlopa ebből visszaszámolva mutatja, mekkora alapterületig elég az ELIX 100 óránkénti 97 köbmétere, 2,6 méteres belmagassággal. Egy átlagos panelfürdő vagy WC ezen belül van; nagyobb, 6–8 négyzetméteres fürdőszobához a nagyobb, Ø120–125-ös gépek felé érdemes lépni.
A 97 köbméter szabad kifúvásra értendő. Valós csővezetéken a nyomásveszteség ezt lejjebb húzza: a gyári görbe szerint 50 pascalnál óránként körülbelül 74, 100 pascalnál körülbelül 46 köbméter marad belőle. Ez a görbe a lap alján megtalálható, és épp ezért fontos: az ELIX ott is ad még légszállítást, ahol egy axiális ventilátor már gyakorlatilag semmit.
Műszaki adatok
Gyári adatlap szerint
| Adat | ELIX 100 |
|---|---|
| Csonk átmérője | Ø100 mm |
| Max. légszállítás | 97 m³/h (27 l/s) |
| Max. nyomás | 151 Pa |
| Teljesítményfelvétel | 29 W |
| Hangnyomásszint | 42 dB(A) — 3 méterre, szabad térben |
| Vezérlés | Villanykapcsolóról vagy külön kapcsolóról |
| Tápfeszültség | 230 V / 50 Hz |
| Érintésvédelem | Kettős szigetelés — földelés nem szükséges |
| Védettség | IPX4 (fröccsenő víz ellen védett) |
| Szállított levegő hőmérséklete | legfeljebb +40 °C |
| Szűrő | Kihúzható polipropilén szűrő, mosogatógépben mosható |
| Visszaáramlás elleni védelem | Gyári visszacsapó szelep a készülékben |
| Beépítési helyzet | Oldalfalra és mennyezetre egyaránt |
| Tömeg | 2,6 kg |
| Megfelelőség | ErP 2009/125/EK és 1253/2014/EU — lakossági ventilációs egység |
A zajszám Lp(A), három méter távolságban, szabad térben, 230 volt / 50 hertz mellett mérve — az Elicent minden adatlapján így szerepel. Ez hallható működés: ugyanígy mérve az Elicent saját axiális ELEGANCE 100-a 31,4 dB(A). Az ELIX nem a halkságával, hanem a nyomásával válik be ott, ahol hosszabb a csővezeték.
Miért ezt ajánljuk?
151 pascal — ettől bírja a hosszabb csövet
A centrifugális járókerék 151 pascal nyomáskülönbségig dolgozik. Az Elicent a saját axiális ventilátorait legfeljebb 3 méter csőhosszra adja meg; az ELIX-et kifejezetten hosszabb és könyökös csővezetékre, illetve közös gyűjtőcsőre tervezték. A gyári görbe szerint 100 pascalnál is marad óránként körülbelül 46 köbméter.

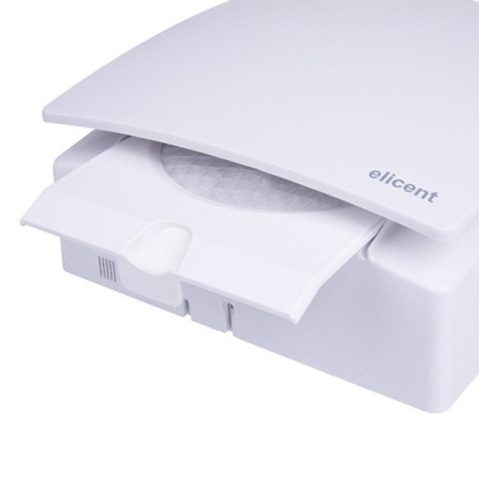

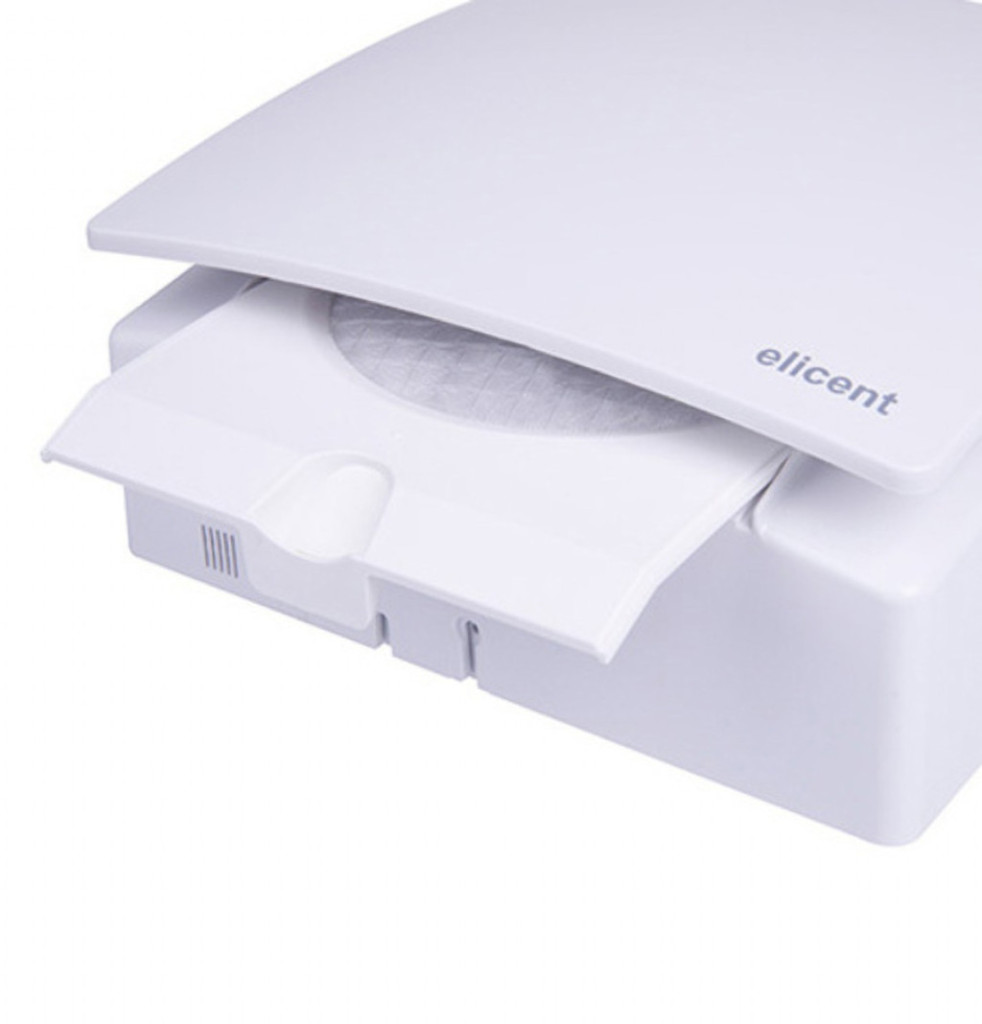

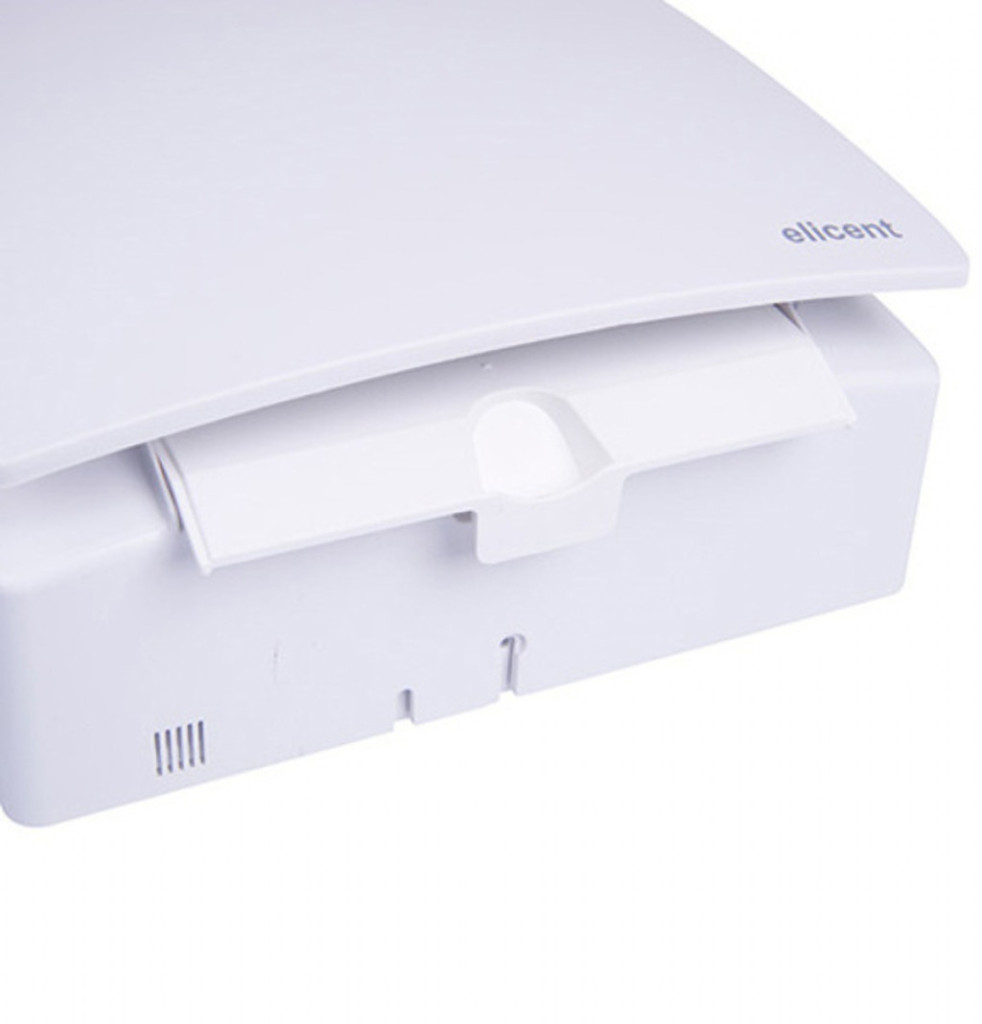

Kihúzható szűrő, ami mosogatógépbe mehet

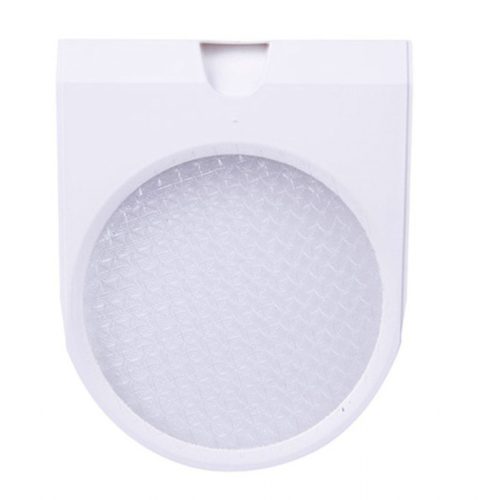

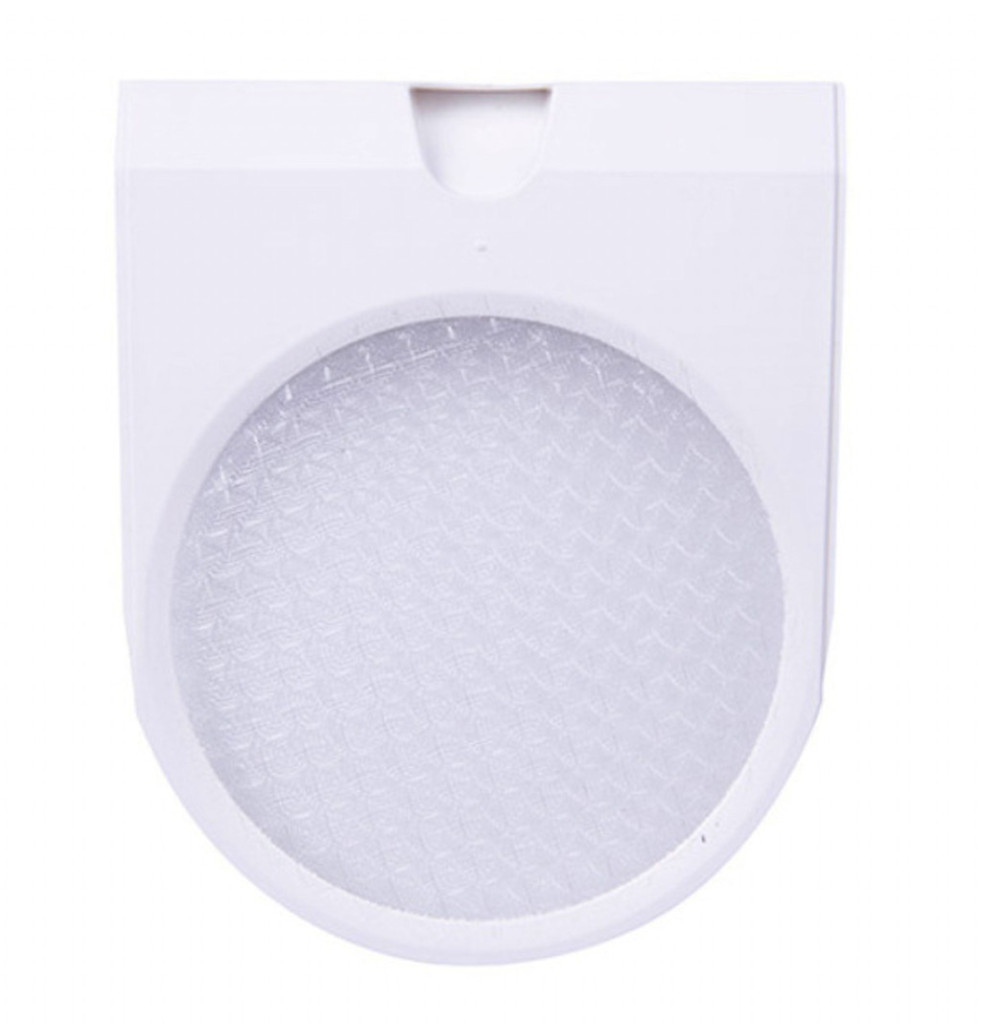

Az előlap alatt egy kicsúsztatható polipropilén szűrő ül. Kivenni szerszám nélkül lehet, tisztítani pedig mosogatógépben is — nem kell lamellák közül kikaparni a port. A szűrő fogja meg a szöszt és a port, mielőtt az a járókerékre rakódna.

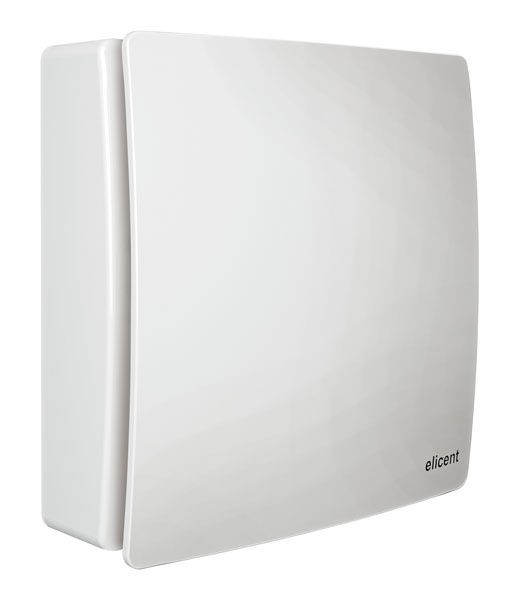

Sima előlap, kerület menti beszívás

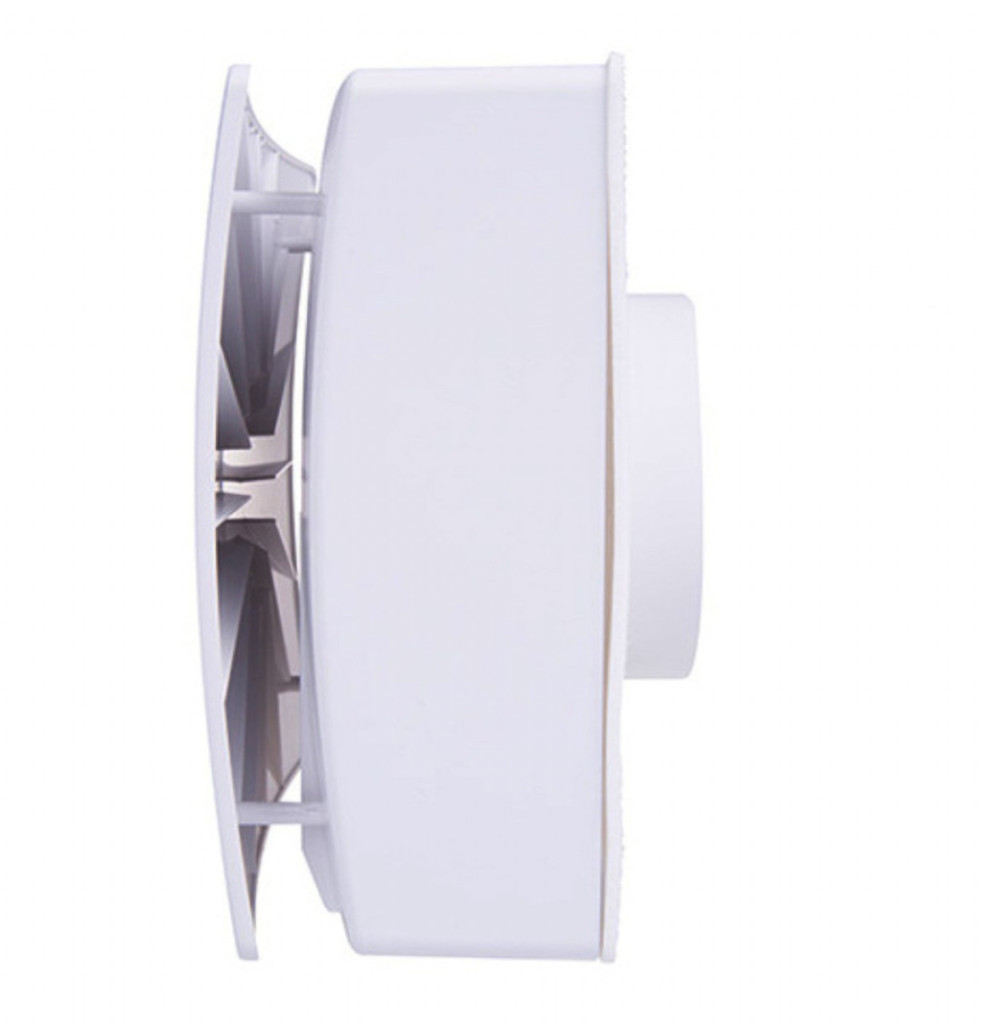

Az előlapon nincs rács és nincs mélyedés: a levegő a fedél teljes kerülete mentén, oldalról megy be, középen pedig egyenesen a csonk felé távozik. Ettől a lap letörölhető egy ronggyal, és nem látszik rajta a lerakódott por úgy, mint egy rácsos ventilátoron.

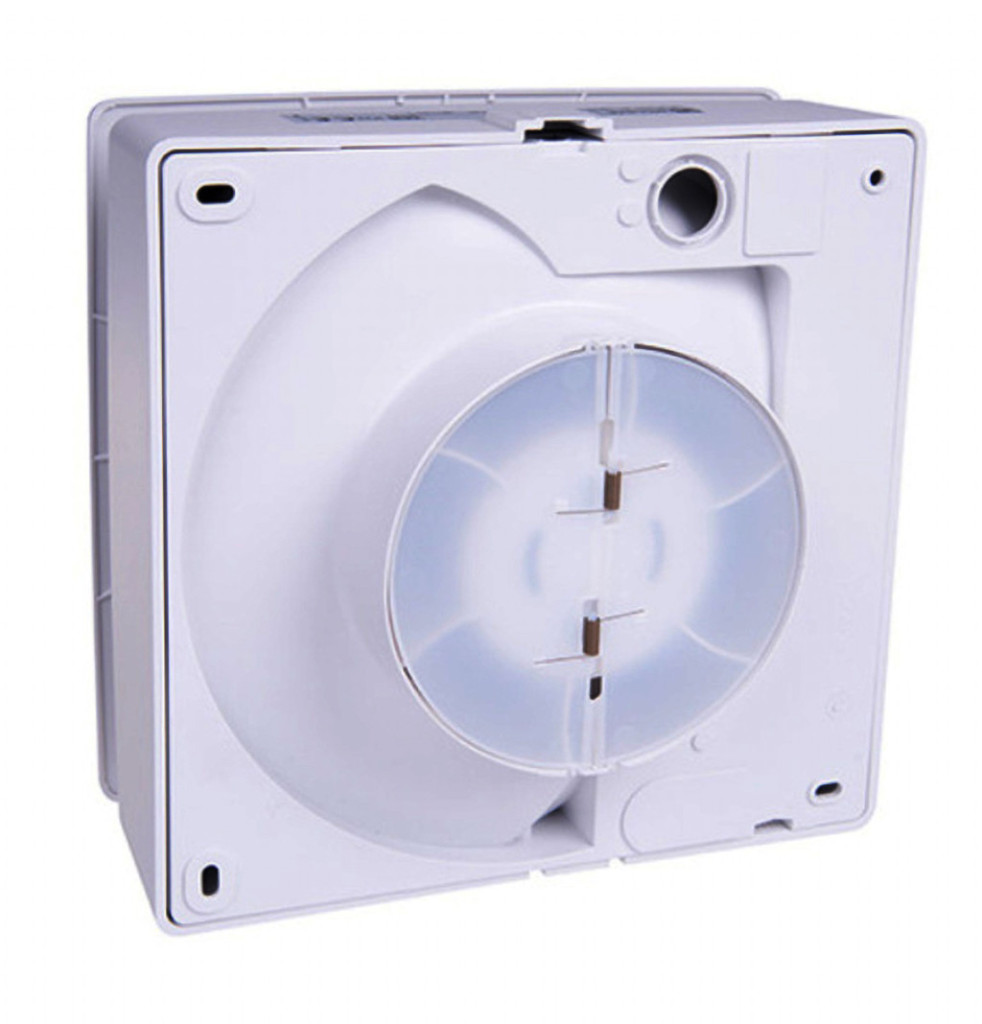

Visszacsapó szelep és rezgéscsillapító gyárilag benne
A készülékben gyári visszacsapó szelep van, ami álló ventilátornál elzárja az utat a kívülről befelé áramló hideg levegő elől — külön szelepet nem kell venni hozzá. A ház és a fal közé rezgéscsillapító tömítés kerül, ami megakadályozza, hogy a motor rezgése a falon át terjedjen tovább.
Méretek
A gyártó méretrajza szerint
| A | B | C | D | ØE | F | Tömeg |
|---|---|---|---|---|---|---|
| 180 | 180 | 116 | 87 | 99 | 29 | 2,6 kg |
A rajzon A és B a négyzetes előlap két mérete, C a készülék teljes mélysége, D a falba kerülő test mélysége, ØE a hátsó csonk átmérője, F pedig az, amennyire az előlap a falsíkból kiáll. Minden méret milliméterben értendő. A faláttöréshez a Ø99 milliméteres csonk a mérvadó, a 180×180 milliméteres előlap pedig eltakarja a nyílás szélét és a rögzítőfuratokat. A Ø99 milliméteres csonk a Ø100-es cső belsejébe csúszik.
Amire figyeljen a beépítésnél

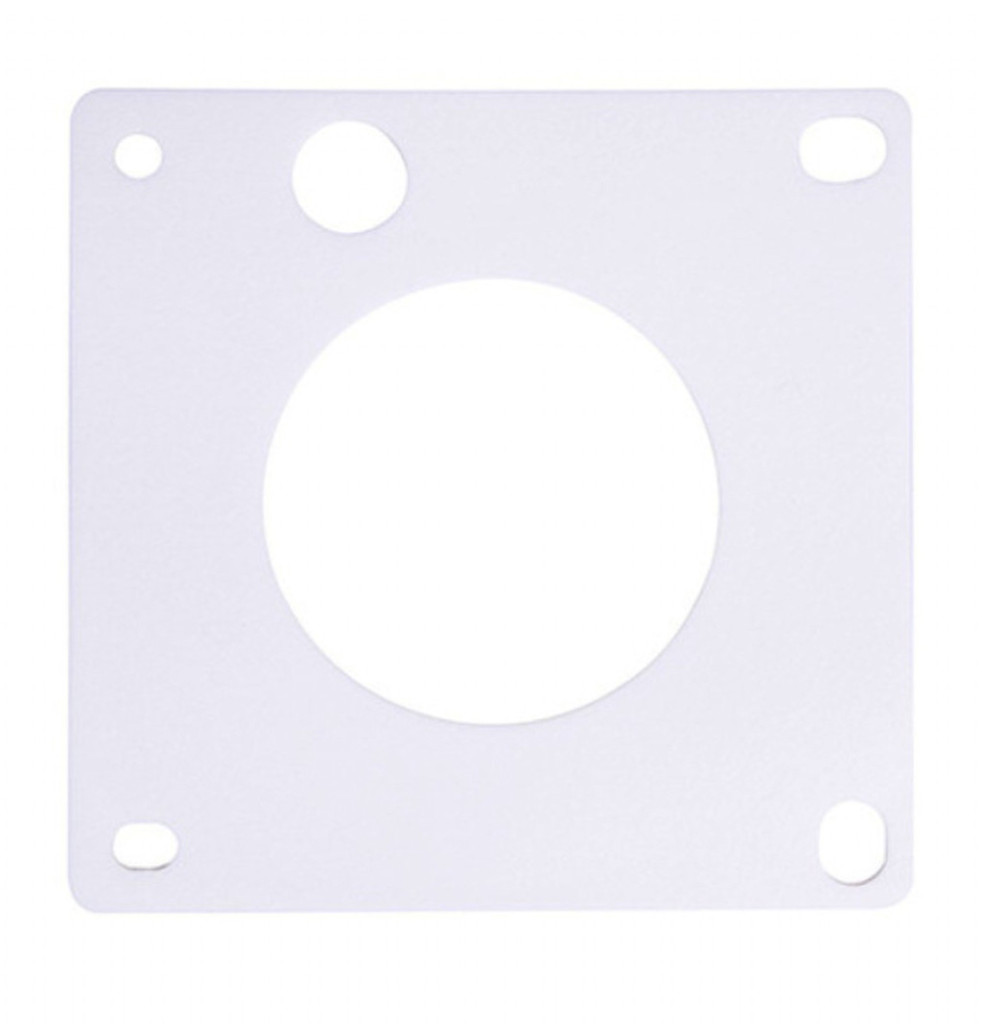

A készülékhez fém szerelőlemez tartozik: ezt kell először a falra vagy a mennyezetre rögzíteni, a ventilátor pedig erre ül fel. A lemez közepén megy át a Ø99 milliméteres csonk.
Hova kerüljön. A ventilátor a levegő fő pótlási helyétől — vagyis az ajtótól — a legtávolabbi falra vagy a mennyezetre kerüljön, és minél magasabbra, hogy a pára és a szag ne a helyiségen keresztül vándoroljon a gép felé. A pótlevegőnek be kell tudnia jutni: ehhez az ajtón szellőzőrács vagy alul legalább egy centiméteres rés kell.
Fürdőszobában melyik zónába mehet. A készülék IPX4 védettségű, ezért a 2-es zónába szerelhető — vagyis nem oda, ahol a zuhanyzás közben közvetlenül éri a vízsugár, és nem a kád fölé. Kettős szigetelésű, így külön védőföldelés nem kell hozzá. A szállított levegő legfeljebb +40 °C lehet.
A kivezetés. A csonkra Ø100 milliméteres cső megy, a cső külső végére pedig rács vagy zsaluzat. Visszacsapó szelepet nem kell külön venni: az a készülékben gyárilag benne van. Ha a meglévő nyílás Ø125-ös, szűkítő idommal illeszthető.
A bekötést villanyszerelő végezze. Az időzítős kivitelnek kapcsolt fázisra van szüksége — erre a villanyszerelőt a rendelés előtt érdemes megkérdezni, mert utólag már falat kell bontani hozzá.
Gyári adatlap
Az Elicent adatlapja a légszállítást, a nyomást, a teljesítményfelvételt és a zajszintet a méretrajzzal és a jelleggörbével együtt tartalmazza, és felsorolja a sorozat összes gyári kivitelét. A villanyszerelőnek ez az a lap, amiből a méretek és a bekötési adatok kiolvashatók.
Jelleggörbe
Az Elicent gyári diagramja
A vízszintes tengelyen az óránkénti légszállítás, a függőlegesen a leküzdhető statikus nyomás. Szabad kifúvásnál 97 m³/h, teljesen lezárt csőnél 151 Pa — a kettő között fut a görbe. Leolvasva: 50 pascalnál körülbelül 74, 75 pascalnál körülbelül 60, 100 pascalnál körülbelül 46 köbméter óránként.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Óránként 97 köbmétert szállít szabad kifúvásnál. Fürdőszobához az Elicent óránként 8–12-szeres légcserét javasol, ami 2,6 méteres belmagassággal körülbelül 3–4,6 négyzetméteres alapterületig jön ki; WC-hez és konyhához valamivel nagyobbig. Egy átlagos panelfürdő vagy WC ezen belül van. Nagyobb fürdőszobához inkább Ø120–125-ös géppel érdemes számolni.
Három méterről, szabad térben mérve 42 dB(A) hallatszik belőle — ez hallható működés, nem a legcsendesebb kategória. Összehasonlításul: az Elicent saját axiális ELEGANCE 100-a ugyanígy mérve 31,4 dB(A). Az ELIX-et nem a halkságáért érdemes választani, hanem azért, mert 151 pascalig dolgozik, vagyis hosszabb és könyökös csővezetéken is kiszellőztet. Ha a csendesség a legfontosabb szempont és a cső rövid, szóljon nekünk, mert arra axiális gép való.
A gyártó nem ad meg konkrét méterszámot, de a görbe megmutatja, mi várható: 50 pascalnál óránként körülbelül 74, 100 pascalnál körülbelül 46 köbméter marad. Az Elicent a saját axiális ventilátorait legfeljebb 3 méter csőhosszra adja meg, az ELIX-et viszont kifejezetten hosszabb, könyökös vezetékre és közös gyűjtőcsőre tervezte. Ha megmondja a cső hosszát, az átmérőjét és a könyökök számát, kiszámoljuk, mennyi marad belőle.
Igen, falra és mennyezetre egyaránt. A készülékhez fém szerelőlemez tartozik, ezt kell először rögzíteni, a ventilátor pedig erre ül fel.
Nem, gyárilag benne van. Amikor a ventilátor áll, a szelep elzárja az utat a kívülről befelé áramló hideg levegő elől. A cső külső végére viszont kell rács vagy zsaluzat, hogy ne menjen be rovar és eső — ezt a tartozékok között megtalálja.
Az előlap alatti polipropilén szűrő szerszám nélkül kihúzható, és mosogatógépben is mosható. Az előlap sima, elég letörölni. Ezt érdemes évente egyszer-kétszer elvégezni: az eltömődött szűrő csökkenti a légszállítást.
A készülék mind a háromnál ugyanaz — a légszállítás, a nyomás, a fogyasztás és a zajszám azonos. Csak a vezérlés más: az Alap kapcsolóról megy, a TIMER a lámpa lekapcsolása után még 3–25 percig jár, az MHY SMART pedig a helyiség páratartalmához igazítja a fordulatszámát. A vezérlés utólag nem cserélhető.
A készülék IPX4 védettségű, ezért a 2-es zónába kerülhet: nem oda, ahol zuhanyzás közben közvetlenül éri a vízsugár, és nem a kád fölé. Kettős szigetelésű, ezért külön védőföldelés nem szükséges hozzá.
