HV MHU hátsó csonkos fém elosztó doboz
A Lindab MHU hátsó csonkos elosztó doboz befújt és elszívott levegőhöz egyaránt használható. A hátoldalán 100, 125, 160 vagy 200 mm névleges átmérőjű csonk van. A szemközti oldalon 2-10 elmenő csonkot talál. Az elmenő csonkokat 63 és 80 mm névleges átmérővel kínáljuk. A változatot ezen az oldalon választhatja ki. Webáruházunkban a hővisszanyerős osztódobozok és szelepfogadók között szerepel.
Minden típus Lindab Safe tömítőgyűrűvel készül. A csonkokhoz SR spirálkorcolt, félflexibilis vagy flexibilis légcsatornát csatlakoztathat. Az osztódobozt padlóba építheti. Máshová is elhelyezheti, például mennyezetbe. Gyártója a Lindab. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Nem vásárolható!
Adatok
Elérhetőség:
Rendelésre
Gyártó:
Lindab
Termékcsalád:
Lindab MHU
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Lindab MHU hátsó csonkos elosztó doboz
A Lindab MHU hátsó csonkos elosztó doboz befújt és elszívott levegőhöz egyaránt használható. A hátoldalán 100, 125, 160 vagy 200 mm névleges átmérőjű csonk van. A szemközti oldalon 2-10 elmenő csonkot talál. Az elmenő csonkokat 63 és 80 mm névleges átmérővel kínáljuk.
Webáruházunkban tizenegy változatban kapható. Gyártója a Lindab.
A változatot a lenti táblázatból választhatja ki: minden sorban a változat oldalára mutató link áll.
Hasonló elosztó dobozokat és szelepfogadókat a Hővisszanyerős fém osztódobozok, szelepfogadók kategóriában talál.
Melyik változat kell Önnek?
Így különböznek egymástól a Lindab MHU hátsó csonkos elosztó dobozok webáruházunkban.
| Változat | Ød1 | Ød3 | Elmenő csonkok |
|---|---|---|---|
| MHU-100-63-3-0 | 100 mm | 63 mm | 3 db |
| MHU-125-63-3-0 | 125 mm | 63 mm | 3 db |
| MHU-125-63-6-0 | 125 mm | 63 mm | 6 db |
| MHU-125-80-2 | 125 mm | 80 mm | 2 db |
| MHU-125-80-3 | 125 mm | 80 mm | 3 db |
| MHU-160-63-8-0 | 160 mm | 63 mm | 8 db |
| MHU-160-63-10-0 | 160 mm | 63 mm | 10 db |
| MHU-160-80-6-0 | 160 mm | 80 mm | 6 db |
| MHU-160-80-8-0 | 160 mm | 80 mm | 8 db |
| MHU-200-63-10-0 | 200 mm | 63 mm | 10 db |
| MHU-200-80-10-0 | 200 mm | 80 mm | 10 db |

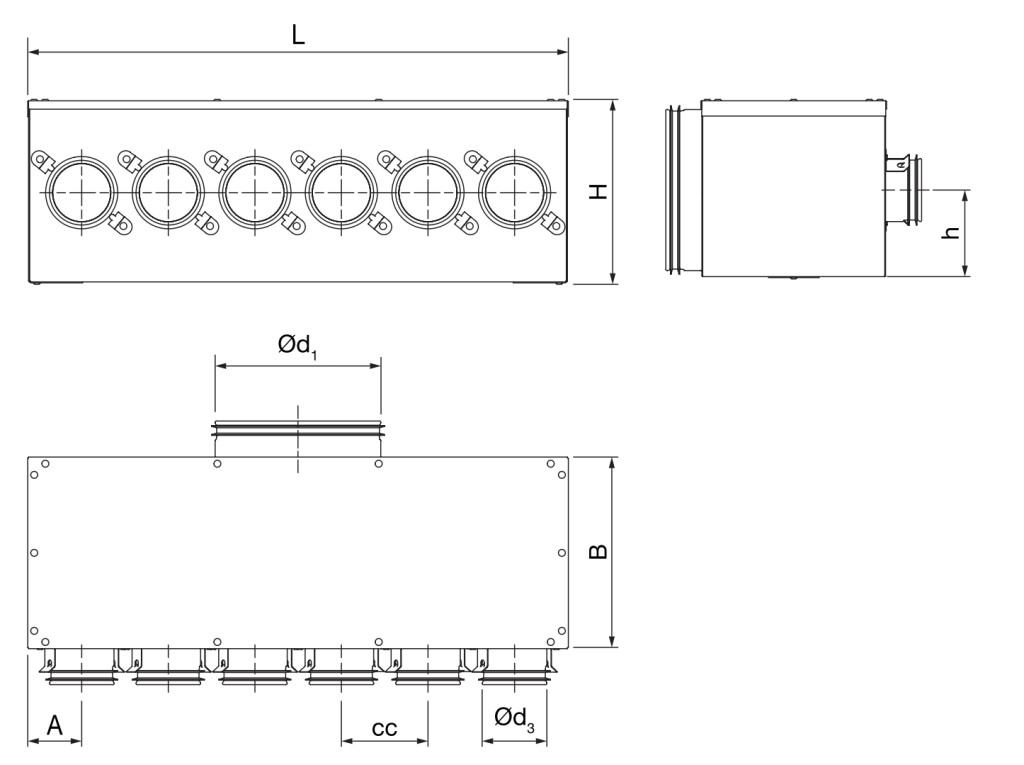

Az Ød1 és az Ød3 jel a lenti méretrajzon látszik.
Miért ezt válassza?
Safe tömítőgyűrűs csonkok, biztonsági kapcsokkal
- Csatlakozás: Minden típus Lindab Safe tömítőgyűrűvel készül. A csonkokhoz SR spirálkorcolt, félflexibilis vagy flexibilis légcsatornát csatlakoztathat.
- Biztonsági kapcsok: A kapcsokkal az LFPE légcsatornát könnyen rögzítheti a Safe csonkokra.

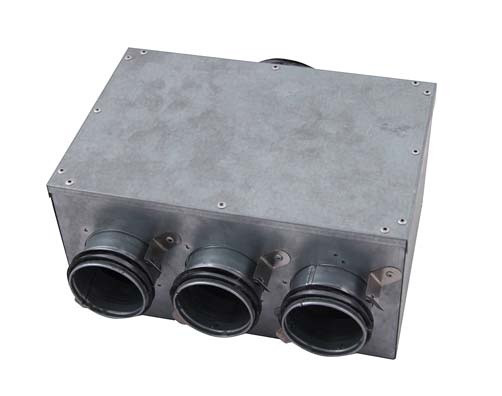

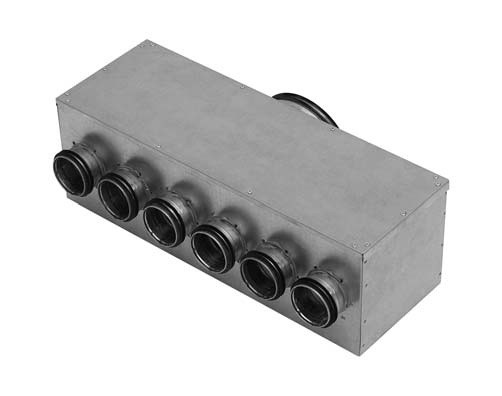

- A képen: Egy három csonkos MHU elosztó doboz látható, a csonkokon a tömítőgyűrűvel és a kapcsokkal.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Típus | Lindab MHU elosztó doboz |
| Felhasználás | befújt és elszívott levegőhöz |
| Csatlakozás | Lindab Safe tömítőgyűrűs csonkok |
| Légtömörségi osztály | D |
Méretek
A rajz betűjeleihez tartozó méreteket és a tömeget (m) változatonként az alábbi táblázatban találja.
| Változat | Ød1 | Ød3 | L | H | h | cc | A | m |
|---|---|---|---|---|---|---|---|---|
| MHU-100-63-3-0 | 100 | 63 | 270 | 138 | 67 | 83 | 52 | 1,40 |
| MHU-125-63-3-0 | 125 | 63 | 270 | 138 | 67 | 83 | 52 | 1,50 |
| MHU-125-63-6-0 | 125 | 63 | 518 | 138 | 67 | 83 | 52 | 2,40 |
| MHU-125-80-2 | 125 | 80 | 221 | 138 | 67 | 100 | 60 | 1,20 |
| MHU-125-80-3 | 125 | 80 | 321 | 138 | 67 | 100 | 60 | 1,80 |
| MHU-160-63-8-0 | 160 | 63 | 685 | 173 | 85 | 83 | 52 | 3,30 |
| MHU-160-63-10-0 | 160 | 63 | 867 | 173 | 85 | 83 | 60 | 4,10 |
| MHU-160-80-6-0 | 160 | 80 | 620 | 173 | 85 | 100 | 60 | 3,00 |
| MHU-160-80-8-0 | 160 | 80 | 820 | 173 | 85 | 100 | 60 | 4,00 |
| MHU-200-63-10-0 | 200 | 63 | 867 | 213 | 105 | 83 | 60 | 4,50 |
| MHU-200-80-10-0 | 200 | 80 | 1020 | 213 | 105 | 100 | 60 | 5,00 |
A méretek milliméterben, a tömeg kilogrammban értendő. A B méret minden változatnál 184 mm. A rendelési kódban az MHU után az Ød1, majd az Ød3 mérete áll.
Nyomásesés befúváskor és elszíváskor

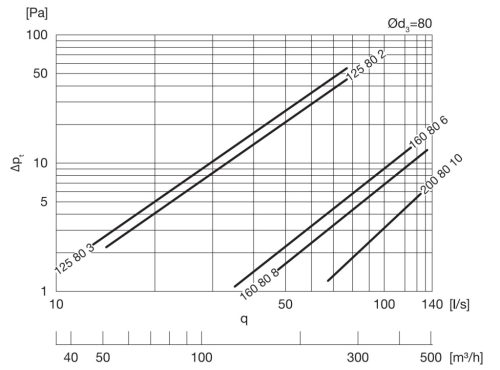

A diagramok a Δpt nyomásesést mutatják pascalban (Pa), a q légáram függvényében (l/s és m³/h).

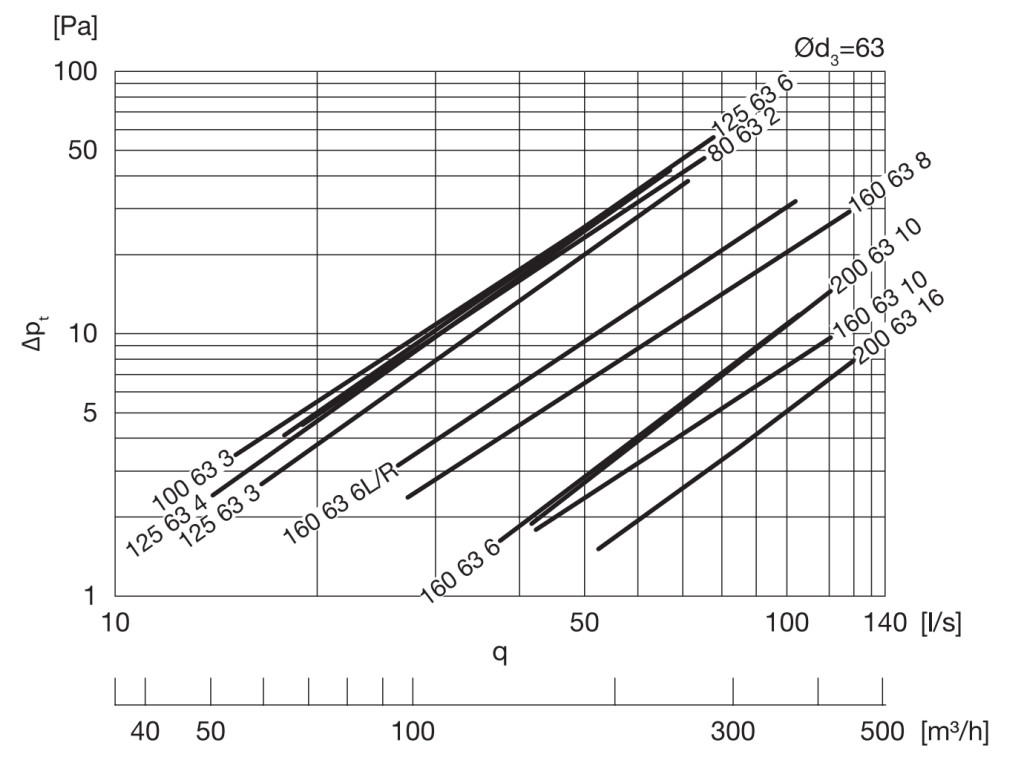

Befúvás, 63 mm-es elmenő csonkokkal

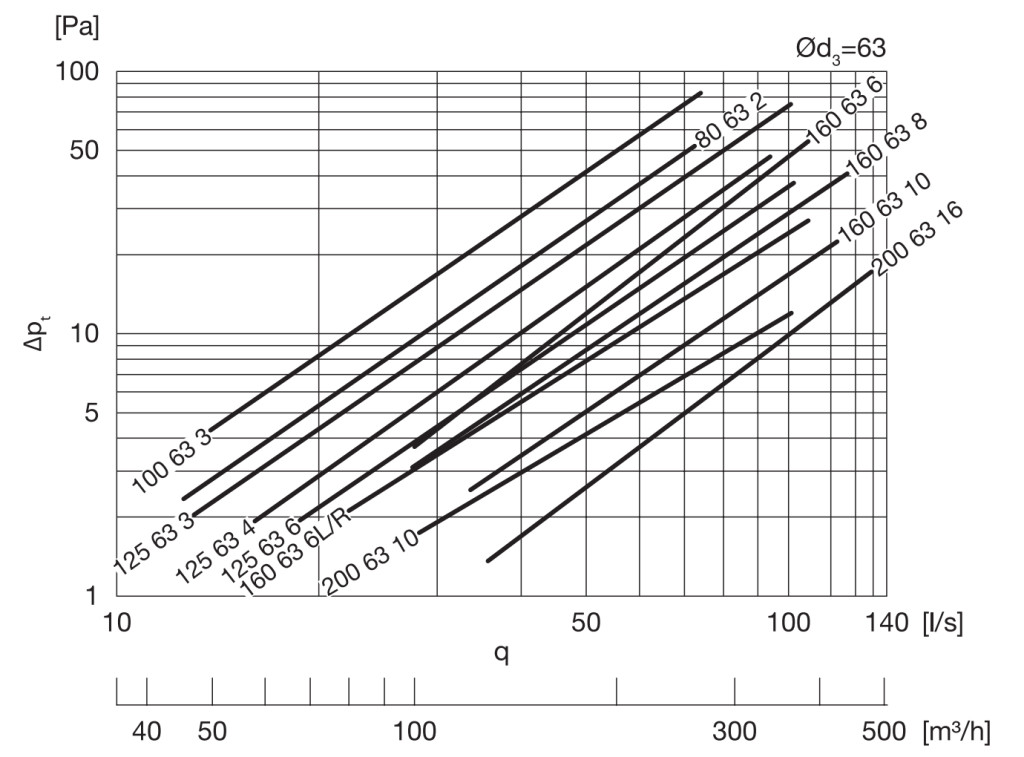

Elszívás, 63 mm-es elmenő csonkokkal

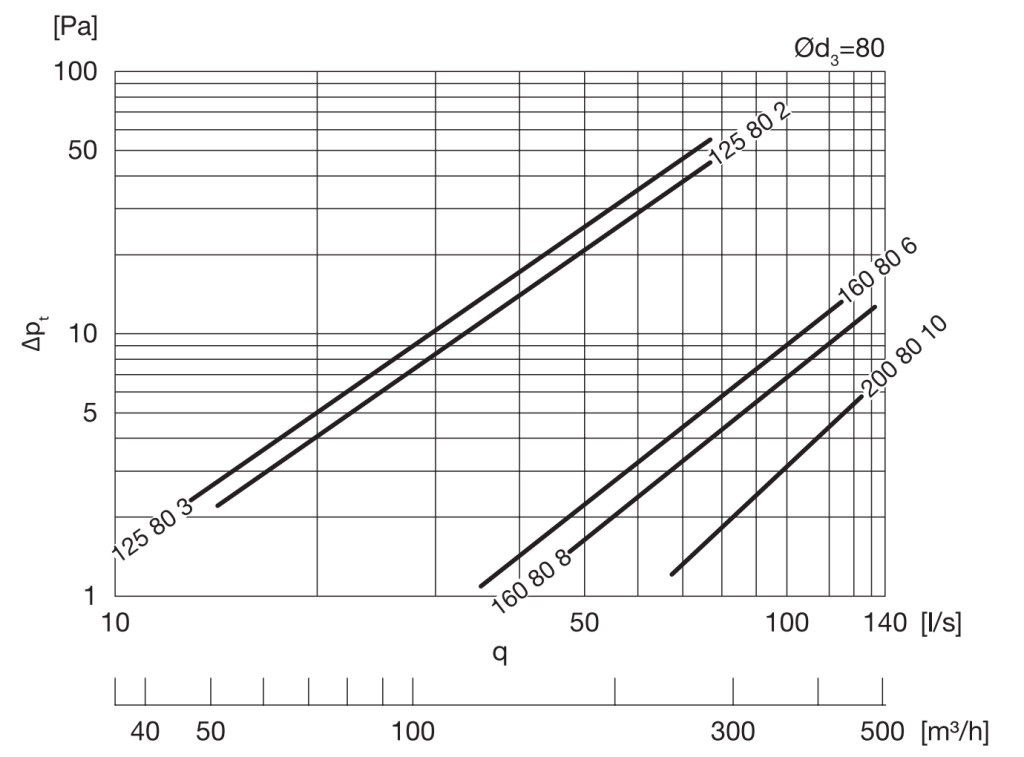

Befúvás, 80 mm-es elmenő csonkokkal

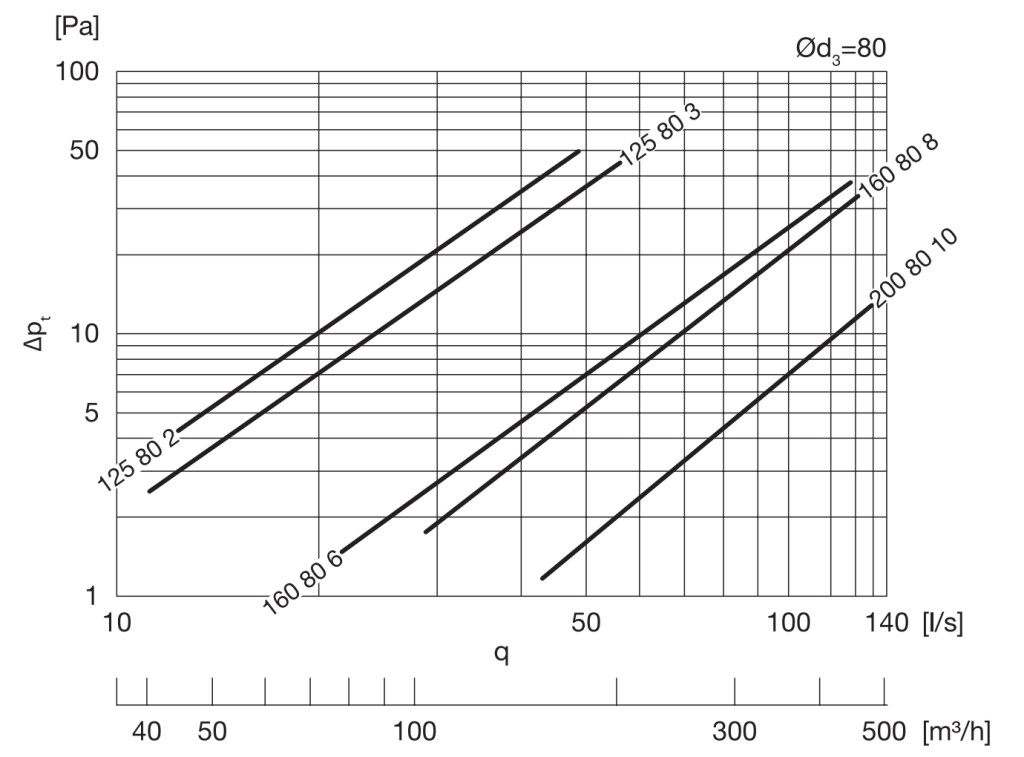

Elszívás, 80 mm-es elmenő csonkokkal
A vonalak mellett a változat kódja áll. A 160 63 8 jel például a Lindab MHU-160-63-8-0 dobozé.
Beépítés

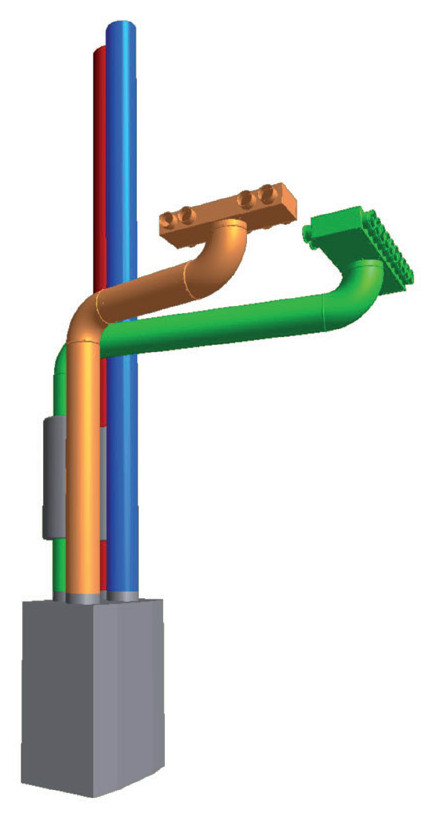

Az ábrán két elosztó doboz látható a légkezelő gép közelében.
- Az osztódobozt padlóba építheti. Máshová is elhelyezheti, például mennyezetbe.
- Az elosztó dobozt a lehető legközelebb helyezze el a légkezelő géphez.
- A szükséges hangcsillapítót a légkezelő gép és az elosztó doboz közé kell beépíteni.
- A doboz alján két elforgatható fül van. Ezekkel rögzítheti a dobozt. Az aljzathoz konzollal vagy szerelőszalaggal is rögzítheti.
- A nem használt csonkokat EPF véglezáró sapkával zárja le.
- A 80 mm-es elmenő csonkos dobozokhoz az LFPE 76/90 méretű légcsatornát RCFU 80/76 átmeneti idommal csatlakoztassa. Az átmeneti idomon biztonsági kapcsok vannak.
Gyári dokumentumok
A magyar nyelvű adatlapon a teljes mérettáblát és a nyomásesés-diagramokat találja.
Tartozékok a szereléshez
Ezeket a tartozékokat ajánljuk mellé: a választott méretnek megfelelő spirálkorcolt légcsatorna, RCFU 80/76 átmeneti idom, LFPE 76/90 félflexibilis légcsatorna és EPF 63 véglezáró sapka.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Mindkettőre használható. A nyomásesést befúváskor és elszíváskor a fenti diagramok mutatják.
A változattól függően 2, 3, 6, 8 vagy 10 elmenő csonkja van. Az egyes változatokat a fenti változattáblában találja.
Igen, SR spirálkorcolt légcsatornához is csatlakoztathatja. A többi csatlakoztatható légcsatornát a fenti, csonkokról szóló sorban soroltuk fel.
Igen. Erről a fenti, beépítésről szóló részben olvashat.
RCFU 80/76 átmeneti idommal csatlakoztathatja. A részleteket a fenti, beépítésről szóló részben olvashatja.
Segíthetünk kiválasztani a megfelelő terméket?
Hívjon minket vagy kérjen visszahívást – szívesen és ingyenesen segítünk!
