HV MHU-160-80-6-0 elosztó doboz hátsó csonkos
65 150 Ft
ÚJ
HV MHU-160-80-6-0 elosztó doboz hátsó csonkos
ÚJ
65 150 Ft
A Lindab MHU-160-80-6-0 hátsó csonkos elosztó doboz befújt és elszívott levegőhöz egyaránt használható. A hátoldalán egy 160 mm névleges átmérőjű csonk van. A szemközti oldalon hat darab 80 mm névleges átmérőjű elmenő csonkot talál. Webáruházunkban a hővisszanyerős osztódobozok és szelepfogadók között kínáljuk.
Minden típus Lindab Safe tömítőgyűrűvel készül. A csonkokhoz SR spirálkorcolt, félflexibilis vagy flexibilis légcsatornát csatlakoztathat. Az osztódobozt padlóba építheti. Máshová is elhelyezheti, például mennyezetbe. Gyártója a Lindab. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Adatok
Elérhetőség:
Rendelésre
Gyártó:
Lindab
Elmenő csonk átmérője:
160
Elmenő csonkok száma:
6
Gyártói cikkszám:
MHU 160 80 6-0
Termékcsalád:
Lindab MHU
Tömeg:
3 kg/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek

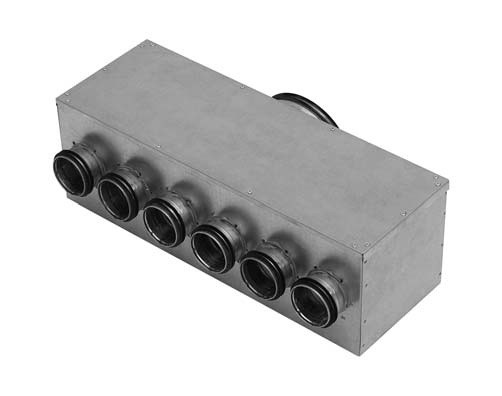

Lindab MHU-160-80-6-0 hátsó csonkos elosztó doboz
A Lindab MHU-160-80-6-0 hátsó csonkos elosztó doboz befújt és elszívott levegőhöz egyaránt használható. A hátoldalán egy 160 mm névleges átmérőjű csonk van. A szemközti oldalon hat darab 80 mm névleges átmérőjű elmenő csonkot talál.
Gyártója a Lindab.
Hasonló elosztó dobozokat és szelepfogadókat a Hővisszanyerős fém osztódobozok, szelepfogadók kategóriában talál.
Melyik változat kell Önnek?
Így különböznek egymástól a Lindab MHU hátsó csonkos elosztó dobozok webáruházunkban. A táblázatban kiemelve áll az a változat, amelyet most néz.
| Változat | Ød1 | Ød3 | Elmenő csonkok |
|---|---|---|---|
| MHU-100-63-3-0 | 100 mm | 63 mm | 3 db |
| MHU-125-63-3-0 | 125 mm | 63 mm | 3 db |
| MHU-125-63-6-0 | 125 mm | 63 mm | 6 db |
| MHU-125-80-2 | 125 mm | 80 mm | 2 db |
| MHU-125-80-3 | 125 mm | 80 mm | 3 db |
| MHU-160-63-8-0 | 160 mm | 63 mm | 8 db |
| MHU-160-63-10-0 | 160 mm | 63 mm | 10 db |
| Ön ezt nézi: MHU-160-80-6-0 | 160 mm | 80 mm | 6 db |
| MHU-160-80-8-0 | 160 mm | 80 mm | 8 db |
| MHU-200-63-10-0 | 200 mm | 63 mm | 10 db |
| MHU-200-80-10-0 | 200 mm | 80 mm | 10 db |
Az Ød1 és az Ød3 jel a lenti méretrajzon látszik.
Miért ezt válassza?
Safe tömítőgyűrűs csonkok, biztonsági kapcsokkal
- Csatlakozás: Minden típus Lindab Safe tömítőgyűrűvel készül. A csonkokhoz SR spirálkorcolt, félflexibilis vagy flexibilis légcsatornát csatlakoztathat.
- Biztonsági kapcsok: A kapcsokkal az LFPE légcsatornát könnyen rögzítheti a Safe csonkokra.
- A képen: Egy három csonkos MHU elosztó doboz látható, a csonkokon a tömítőgyűrűvel és a kapcsokkal.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Típus | Lindab MHU elosztó doboz |
| Gyártói cikkszám | MHU 160 80 6-0 |
| Felhasználás | befújt és elszívott levegőhöz |
| Csatlakozás | Lindab Safe tömítőgyűrűs csonkok |
| Légtömörségi osztály | D |
Méretek

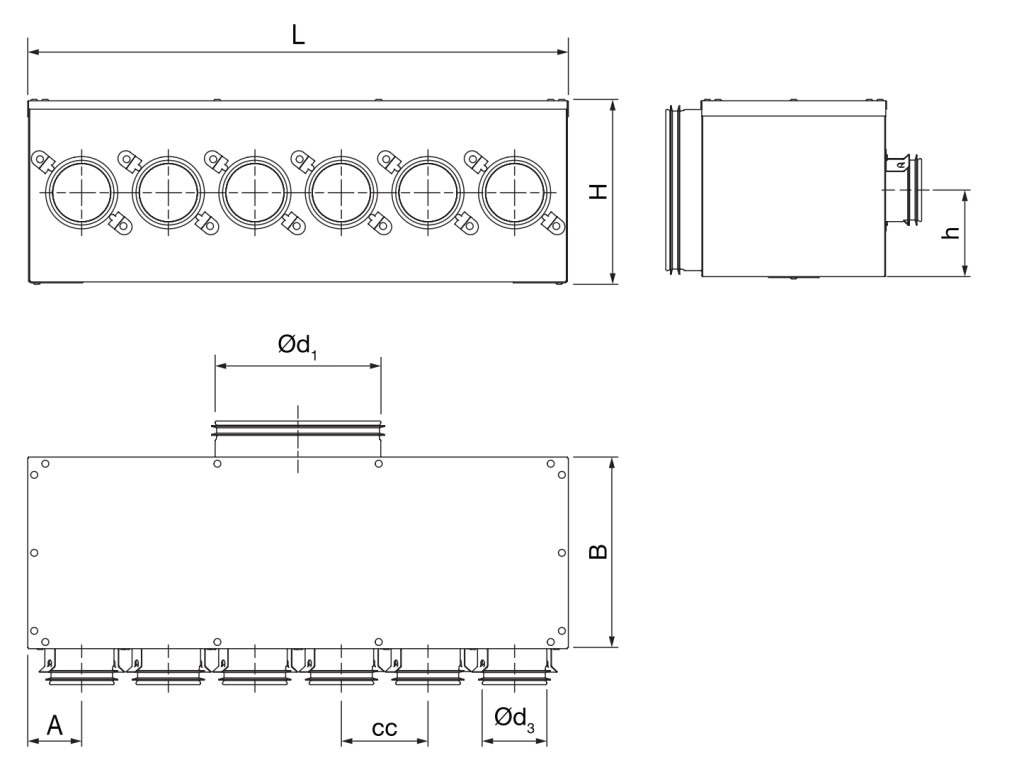

A rajz betűjeleihez tartozó méreteket és a tömeget (m) az alábbi táblázatban találja.
| Jel | Érték |
|---|---|
| Ød1 | 160 mm |
| Ød3 | 80 mm |
| L | 620 mm |
| B | 184 mm |
| H | 173 mm |
| h | 85 mm |
| cc | 100 mm |
| A | 60 mm |
| m | 3,00 kg |
A rendelési kódban az MHU után az Ød1, majd az Ød3 mérete áll.
Nyomásesés befúváskor és elszíváskor

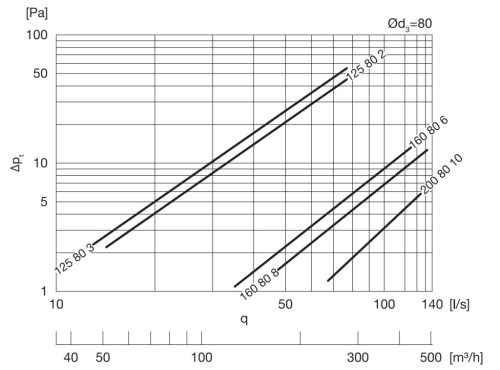

A diagramok a Δpt nyomásesést mutatják pascalban (Pa), a q légáram függvényében (l/s és m³/h).

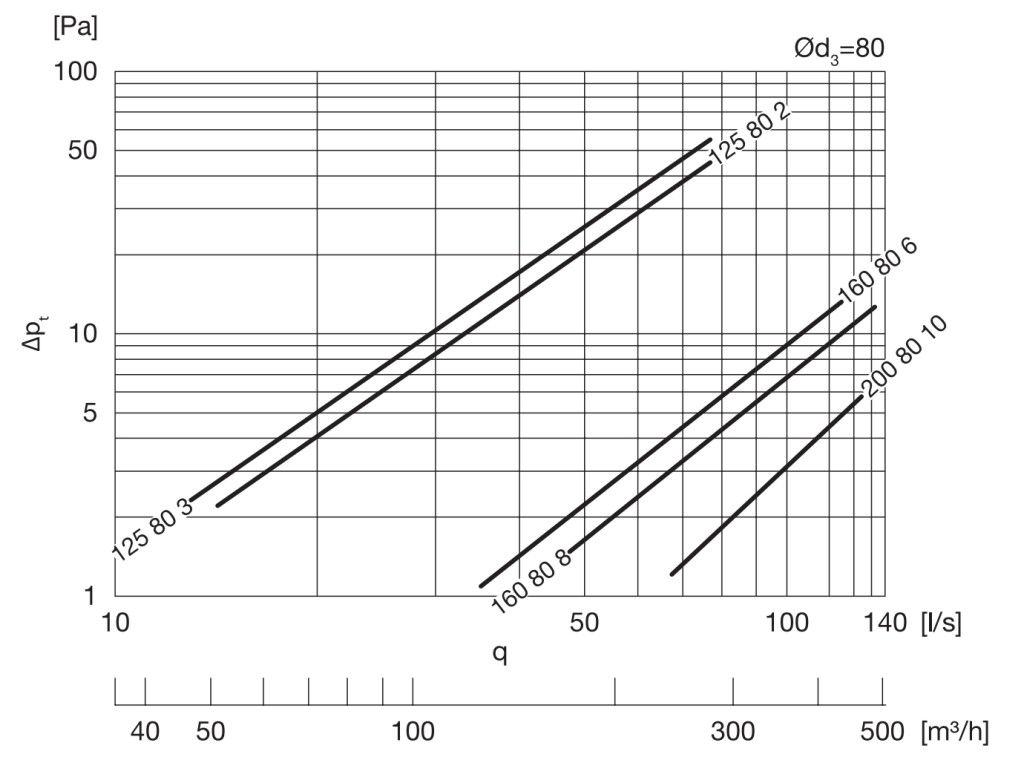

Befúvás

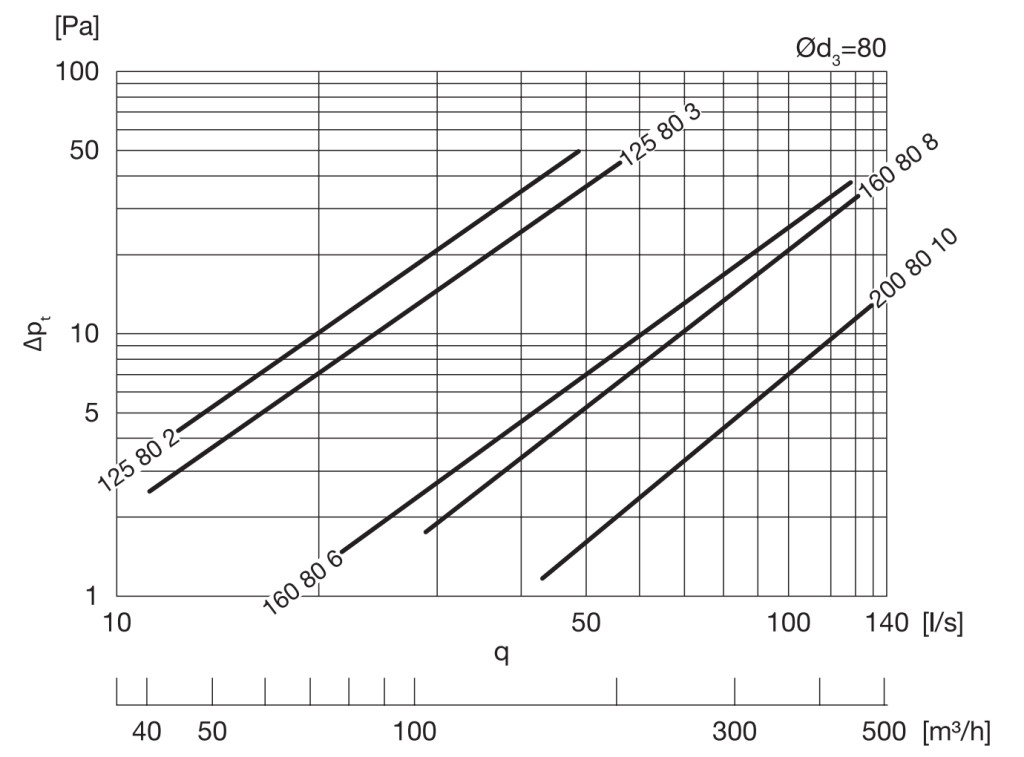

Elszívás
Mindkét diagramon a 160 80 6 jelű vonal tartozik ehhez a dobozhoz.
Beépítés

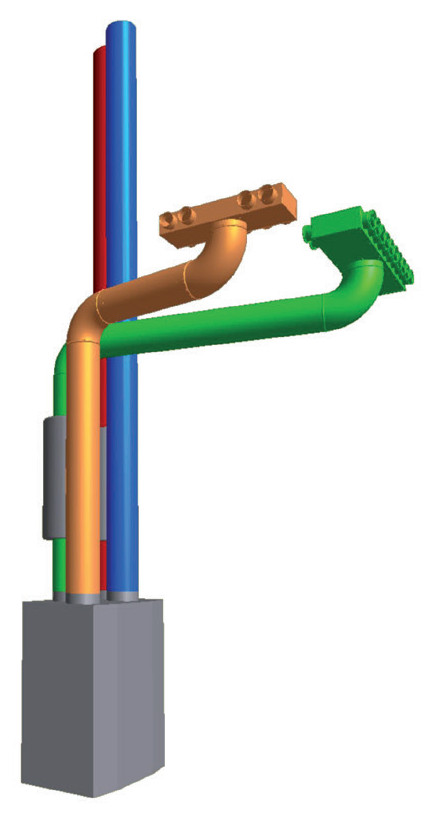

Az ábrán két elosztó doboz látható a légkezelő gép közelében.
- Az osztódobozt padlóba építheti. Máshová is elhelyezheti, például mennyezetbe.
- Az elosztó dobozt a lehető legközelebb helyezze el a légkezelő géphez.
- A szükséges hangcsillapítót a légkezelő gép és az elosztó doboz közé kell beépíteni.
- A doboz alján két elforgatható fül van. Ezekkel rögzítheti a dobozt. Az aljzathoz konzollal vagy szerelőszalaggal is rögzítheti.
- A nem használt csonkokat EPF véglezáró sapkával zárja le.
- Az LFPE 76/90 méretű légcsatornát RCFU 80/76 átmeneti idommal csatlakoztassa a 80 mm-es elmenő csonkokhoz. Az átmeneti idomon biztonsági kapcsok vannak.
Gyári dokumentumok
A magyar nyelvű adatlapon a teljes mérettáblát és a nyomásesés-diagramokat találja.
Tartozékok a szereléshez
Ezeket a tartozékokat ajánljuk mellé: 160 mm-es és 80 mm-es spirálkorcolt légcsatorna, RCFU 80/76 átmeneti idom és LFPE 76/90 félflexibilis légcsatorna.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Mindkettőre használható. A nyomásesést befúváskor és elszíváskor a fenti diagramok mutatják.
Igen, webáruházunkban 2-10 elmenő csonkos változatot talál. Ezeket a fenti változattáblában soroltuk fel.
Igen, SR spirálkorcolt légcsatornához is csatlakoztathatja. A többi csatlakoztatható légcsatornát a fenti, csonkokról szóló sorban soroltuk fel.
Igen. Erről a fenti, beépítésről szóló részben olvashat.
RCFU 80/76 átmeneti idommal csatlakoztathatja. A részleteket a fenti, beépítésről szóló részben olvashatja.
