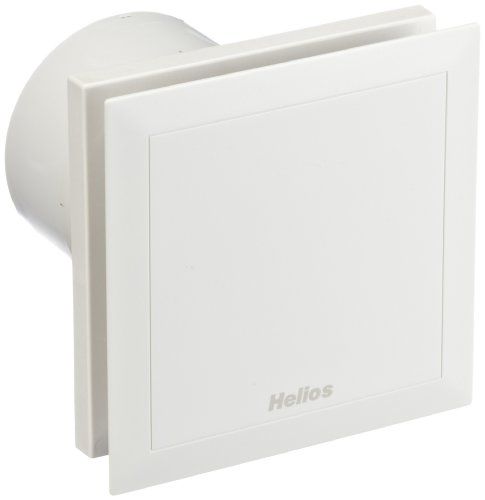

Helios M1/120 P MiniVent kisventilátor
108 350 Ft
Helios M1/120 P MiniVent kisventilátor
108 350 Ft
A Helios M1/120 P MiniVent axiális kisventilátor mozgásérzékelővel indul: akkor kapcsol be, amikor valaki belép a helyiségbe, és a távozás után 6 perccel áll le, villanykapcsoló nélkül. Magas fokozaton óránként 170 köbméter a légszállítása, alacsony fokozaton óránként 150 köbméter, és ebben az üzemmódban 3 méter távolságból 32 dB(A) hallatszik belőle. A csőcsonkja Ø118 mm-es, 120-as és 125-ös csőhöz.
A németországi Helios fejlesztése, a járókerekét golyóscsapágy tartja, a csőcsonkjában gyárilag benne van a visszacsapó szelep, a teljesen zárt előlapja alatt pedig nem látszik a szennyeződő rész. IPX5 védettséggel a zuhany közelébe is felszerelhető. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Kényelmi funkció
Kényelmi funkció:
Max. Légszállítás
Max. Légszállítás :
Adatok
Légáramlás típusa:
Axiális
Elérhetőség:
Azonnal
Csőátmérő:
125
Kényelmi funkció:
Mozgásérzékelős
Felszerelés módja:
Oldalfalra és plafonra is
Zajszint:
Halk
Max. Légszállítás :
170 m3/h
Gyártó:
Helios
Csapágytípus:
Golyóscsapágyas
Sebességfokozatok:
Többsebességes
Zsalu:
Visszacsapószelep
Csőbedugható:
Nem
Védelem:
IPX5
Szín:
Fehér
Anyag:
Műanyagházas
Max. légnyomás:
53 Pa
Feszültség:
230
Méret:
176 x 176
EAN:
4010184063636
Fázisok száma:
1
Motor pólusok:
2
Max. áramfelvétel:
0,09 A
Súly:
1,05
Teljesítményfelvétel:
13 W
Névleges fordulatszám (ford/perc):
2 350
Léghőmérséklet-tartomány (°C):
max. +40
Gyártói cikkszám:
06363
Termékcsalád:
Helios MiniVent M1
Hangnyomás 3 m-re (dB(A)):
36
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Helios M1/120 P MiniVent: mozgásérzékelővel, kapcsoló nélkül
A Helios M1/120 P MiniVent axiális kisventilátor a német gyártó kisventilátorainak a csúcskategóriája. Alacsony fokozaton óránként 150 köbméter levegőt mozgat meg, és ebben az üzemmódban 3 méter távolságból 32 dB(A) hallatszik belőle — ezt a Helios ultraSilence technológiája adja. Magas fokozaton óránként 170 köbméter a légszállítása, a csőcsonkja Ø118 mm-es, vagyis 120-as és 125-ös csőhöz csatlakozik. Ez a méret egy nagyobb, körülbelül 12–20 négyzetméteres helyiséghez való. Ha a levegőnek csövön és külső zsalun kell átmennie, a légszállítás kisebb: 31 pascal ellennyomásnál óránként 120 köbméter a gyári adat.
Ebben a változatban jelenlétérzékelő van: a ventilátor akkor indul, amikor valaki belép a helyiségbe, és a távozás után 6 perccel áll le. Villanykapcsolóra nincs szükség hozzá, ezért akadálymentes használatra is jó — nem kell semmit megnyomni, és nem lehet elfelejteni lekapcsolni. Közösen használt mosdóban, öltözőben ez a legkényelmesebb megoldás.

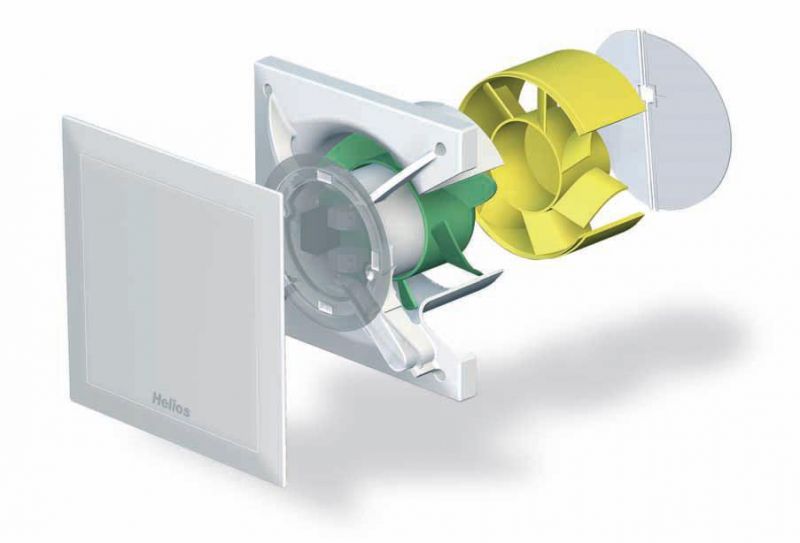

A gyártó ezt a méretet kis és közepes helyiségekre ajánlja, lakóházban ugyanúgy, mint kereskedelmi vagy ipari épületben: fürdőszobába, mosdóba, öltözőbe, mosókonyhába, teakonyhába. Nagy légterű üzlethelyiség, műhely vagy raktár szellőztetésére nem ez a készülék való — oda ipari ventilátor kell, és abban is szívesen segítünk. Az M1 sorozatot a németországi Helios fejleszti, az előlapja teljesen zárt, díjnyertes dizájn, a levegő oldalról áramlik be — így a szennyeződő rész nem látszik, a sima felület pedig egy törléssel tisztán tartható.
Gyári adatlap
A Helios hivatalos katalóguslapja tartalmazza a MiniVent M1 mindhárom méretének és mindegyik változatának műszaki adatait, a jelleggörbéket, a méretrajzokat és a bekötési rajzok számait. Villanyszerelőnek, építésznek és mindenkinek hasznos, aki a beszereléshez pontos adatokat keres. Ennek a változatnak a gyári cikkszáma 06363.
i
Tudta? Ha a helyiségben álmennyezet van, és a szellőzőcsövet a mennyezet fölött vezetné el, akkor nem ez a jó választás — oda süllyesztett házas, radiális ventilátor kell, még akkor is, ha rövid a csőszakasz. Az M1 arra készült, hogy a falon át, rövid csőszakaszon, közvetlenül a szabadba szellőztessen.
Műszaki adatok
A négy Ø120-as változat összehasonlítása; kiemelve az a változat, amelyet most néz.
| M1/120 | M1/120 N/C | M1/120 F | M1/120 P | ||
|---|---|---|---|---|---|
| Gyári cikkszám | 06360 | 06361 | 06364 | 06363 | |
| Kivitel | Alap, két fokozat | Időzítés és intervallum üzem | Páraérzékelős | Mozgásérzékelős | |
| Légszállítás, szabad kifúvás | m³/h | 170 / 150 | |||
| Légszállítás 31 Pa ellennyomáson | m³/h | 120 | |||
| Maximális nyomás | Pa | 53 | |||
| Teljesítményfelvétel | W | 13 / 10 | |||
| Áramfelvétel | A | 0,09 / 0,08 | |||
| Zajszint 3 m távolságból | dB(A) | 36 / 32 | |||
| Fordulatszám | 1/min | 2350 / 2050 | |||
| Járókerék átmérő | mm | 111 | |||
| Csőcsonk | mm | Ø118 (120-as és 125-ös csőhöz) | |||
| Feszültség / frekvencia / fázis | V / Hz | 230 / 50 / 1 | |||
| Időzítés, állítható | perc | – | 6, 10, 15, 21 | 6, 12, 18, 24 | 6 |
| Intervallum üzem, állítható | óra | – | 0, 8, 12, 24 | – | – |
| Indítási késleltetés | s | – | 0, 45, 90, 120 | 0 vagy 45 | – |
| Páratartalom-küszöb, állítható | % | – | – | 60, 70, 80, 90 | – |
| Visszacsapó szelep | Gyárilag beépítve, kivehető | ||||
| Bekötő vezeték (NYM-O) | mm² | 3 × 1,5 | 4 × 1,5 | 4 × 1,5 | 3 × 1,5 |
| Bekötési rajz száma | 915 | 917 | 919 | 918 | |
| Védettség | IPX5, II. érintésvédelmi osztály | ||||
| Levegő hőmérséklete, max. | °C | +40 | |||
| Tömeg | kg | 1,05 | |||
Méretek
Minden méret milliméterben értendő
Az előlap 176 × 176 mm-es, és 39 mm-re áll ki a falból. A csőcsonk Ø118 mm-es. A készülék 116 mm mélyen épül a falba; ha kevés a hely, a vezetőkerék kivehető, és ezzel a beépítési mélység 70 mm-re csökken. A rögzítőcsavarok fúrástávolsága 141,5 mm, a szükséges falnyílás 140 mm.
Jelleggörbe
Kattintson a képre a nagyításhoz
M1/120 — magas és alacsony fokozat
A görbe azt mutatja, mennyi levegőt szállít a ventilátor az ellennyomás függvényében, 1,20 kg/m³ levegősűrűségre számolva. Szabad kifúvásnál magas fokozaton óránként 170 köbméter, 31 pascal ellennyomásnál óránként 120 köbméter, a maximális nyomása pedig 53 pascal. A négy Ø120-as változat légszállítása azonos — a különbség az elektronikában van, nem a ventilátorban.
Miért ezt ajánljuk?
Mozgásérzékelő: nincs mit megnyomni
A készülék a helyiségbe lépő embert érzékeli, elindul, majd a távozás után 6 perccel kikapcsol. A gyártó ezt akadálymentes automatikus funkcióként említi: nem kell hozzá kapcsoló, nem kell hozzá időzítést állítani, és nem marad járva feleslegesen. A bekötéshez 3 × 1,5 mm²-es vezeték való, ugyanannyi, mint az alapkivitelnél.
A visszacsapó szelep gyárilag benne van
A csőcsonkban ott van a szorosan záró visszacsapó szelep, ami nem minden kisventilátorban alaptartozék. Amikor a ventilátor leáll, a szelep zár, így a csövön nem húz be hideg levegőt a helyiségbe. A szelep kivehető, ha a beépítés úgy kívánja.
Golyóscsapágyas motor, bármilyen beépítési helyzetben
A golyóscsapágy 40 000 üzemórára készült, ezért a készülék álló, fekvő és mennyezeti helyzetben egyaránt működik. A motor termikus védelemmel készül, és a gyártó karbantartást nem igénylőnek nevezi — a járókerék rendszeres tisztítása viszont ennek a ventilátornak is kell, e nélkül minden ventilátor hamarabb elmegy.
Nedves tér 1. zónájába is
IPX5 vízsugár-védettséggel és II. érintésvédelmi osztállyal készül, így a DIN VDE 0100-701 szerinti 1. zónában, vagyis a zuhany és a kád közelében is felszerelhető. A bekötést csavar nélküli sorkapocs és a ház körbefutó kábelhelye könnyíti meg.
Tartozékok ehhez a termékhez
A Ø125-es beépítéshez, a webáruházból
Gyakran Ismételt Kérdések
Magas fokozaton óránként 170 köbméter levegőt mozgat meg szabad kifúvásnál, ami egy körülbelül 12–20 négyzetméteres helyiséghez elegendő — nagyobb fürdőszobához, mosókonyhához, öltözőhöz vagy egy kereskedelmi épület mosdójához. A valóságban a csőszakasz és a külső zsalu ellennyomása csökkenti ezt a számot: a gyári adat 31 pascal ellennyomásnál óránként 120 köbméter. A méretezésben szívesen segítünk.
A készülékbe épített jelenlétérzékelő akkor indítja el a ventilátort, amikor valaki belép a helyiségbe, és a távozás után 6 perccel kikapcsolja. Villanykapcsolóra nincs szükség hozzá, tehát akadálymentes használatra is alkalmas. A bekötéshez 3 × 1,5 mm²-es vezeték szükséges, a gyári bekötési rajz száma 918. Ha nem automatikát, hanem kézi szellőztetést szeretne, az alapkivitel vagy az időzítős N/C változat a jobb választás.
A légszállítás és a csonkméret. A 100-as óránként 90 köbmétert szállít Ø100-as csonkkal, a 120-as óránként 170 köbmétert Ø118-as csonkkal (120-as és 125-ös csőhöz), a 150-es pedig óránként 260 köbmétert Ø145-es csonkkal. A ház is nő: az előlap 147, 176, illetve 210 mm-es. Egy meglévő csőátmérőhöz mindig az ahhoz tartozó méretet válassza, mert a szűkítés-bővítés ellennyomást ad, és ezzel elveszik a légszállítás.
A golyóscsapágyas motor 40 000 üzemórára készült, ezért a készülék bármilyen beépítési helyzetben — akár közvetlenül a mennyezetben is — működik. Ha viszont álmennyezet van, és a szellőzőcsövet a mennyezet fölött vezetné el, akkor nem ez a jó választás: oda süllyesztett házas, radiális ventilátor való, még akkor is, ha rövid a csőszakasz.
Nem. Egy axiális ventilátor a közös strangban lévő nyomással nem tud megbirkózni: vagy visszanyomja a levegőt a helyiségbe, vagy nem tudja elszállítani. Közös szellőzőstrangra radiális, csöves rendszerű ventilátor kell. Ez a készülék arra való, hogy a falon át, rövid csőszakaszon, közvetlenül a szabadba szellőztessen.
Igen. A készülék IPX5 vízsugár-védettséggel és II. érintésvédelmi osztállyal készül, így a DIN VDE 0100-701 szerinti 1. zónában is használható — vagyis a nedves tér zuhanyhoz közeli részén is. A bekötést villanyszerelő végezze.
