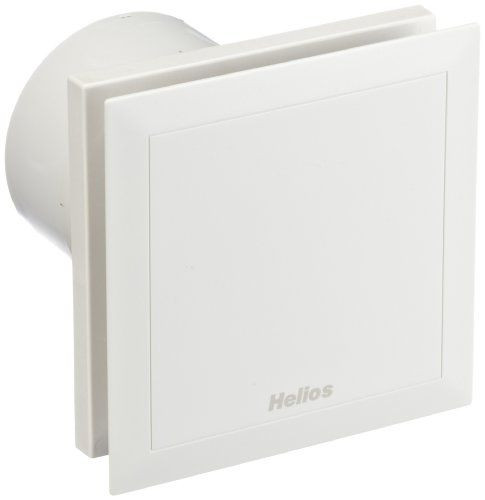

Helios M1/150 N/C MiniVent kisventilátor
154 190 Ft
Helios M1/150 N/C MiniVent kisventilátor
154 190 Ft
A Helios M1/150 N/C MiniVent axiális kisventilátor a villany lekapcsolása után még 6, 10, 15 vagy 21 percig jár, és intervallum üzemben 8, 12 vagy 24 óránként magától átszellőztet. Energiatakarékos EC motorral készül: alacsony fokozaton óránként 220 köbméter levegőt mozgat meg 5 wattból, és ekkor 3 méter távolságból 35 dB(A) hallatszik belőle; magas fokozaton óránként 260 köbmétert. A csőcsonkja Ø145 mm-es, 150-es csőhöz.
A németországi Helios fejlesztése, a járókerekét golyóscsapágy tartja, a csőcsonkjában gyárilag benne van a visszacsapó szelep, a teljesen zárt előlapja alatt pedig nem látszik a szennyeződő rész. IPX5 védettséggel a zuhany közelébe is felszerelhető. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Kényelmi funkció
Kényelmi funkció:
Max. Légszállítás
Max. Légszállítás :
Adatok
Légáramlás típusa:
Axiális
Elérhetőség:
48 órán belül
Csőátmérő:
150
Kényelmi funkció:
Időrelés
Felszerelés módja:
Oldalfalra és plafonra is
Zajszint:
Halk
Max. Légszállítás :
260 m3/h
Gyártó:
Helios
Csapágytípus:
Golyóscsapágyas
Sebességfokozatok:
Többsebességes
Zsalu:
Visszacsapószelep
Csőbedugható:
Nem
Védelem:
IPX5
Szín:
Fehér
Anyag:
Műanyagházas
Max. légnyomás:
33 Pa
Feszültség:
230
Méret:
210 x 210
EAN:
4010184060420
Fázisok száma:
1
Motor pólusok:
EC
Max. áramfelvétel:
0,10 A
Súly:
1,20
Teljesítményfelvétel:
8 W
Névleges fordulatszám (ford/perc):
1 900
Léghőmérséklet-tartomány (°C):
max. +40
Gyártói cikkszám:
06042
Termékcsalád:
Helios MiniVent M1
Hangnyomás 3 m-re (dB(A)):
35
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Helios M1/150 N/C MiniVent: időzítéssel és intervallum-szellőztetéssel
A Helios M1/150 N/C MiniVent axiális kisventilátor a MiniVent család legnagyobb mérete, és energiatakarékos EC motorral készül. Alacsony fokozaton óránként 220 köbméter levegőt mozgat meg, és ebben az üzemmódban 3 méter távolságból 35 dB(A) hallatszik belőle. Magas fokozaton óránként 260 köbméter a légszállítása, a csőcsonkja Ø145 mm-es, vagyis 150-es csőhöz csatlakozik. Ez a méret egy körülbelül 20–30 négyzetméteres helyiséghez való. Ha a levegőnek csövön és külső zsalun kell átmennie, a légszállítás kisebb: 31 pascal ellennyomásnál óránként 180 köbméter a gyári adat.
Ez a változat annyival tud többet az alapkivitelnél, hogy a villany lekapcsolása után magától jár még egy ideig, és ha a helyiséget napokig nem használják, időnként akkor is átszellőztet. Az időzítés 6, 10, 15 vagy 21 perc, az intervallum üzem 8, 12 vagy 24 óra, az indítás pedig 0, 45, 90 vagy 120 másodperccel késleltethető. Mindhárom érték a készülék belsejében, kódolással állítható, és mindegyik funkció a magas és az alacsony fokozaton is működik.
A gyártó ezt a méretet kis és közepes helyiségekre ajánlja, lakóházban ugyanúgy, mint kereskedelmi vagy ipari épületben: fürdőszobába, mosdóba, öltözőbe, mosókonyhába, teakonyhába. Nagy légterű üzlethelyiség, műhely vagy raktár szellőztetésére nem ez a készülék való — oda ipari ventilátor kell, és abban is szívesen segítünk. Az M1 sorozatot a németországi Helios fejleszti, az előlapja teljesen zárt, díjnyertes dizájn, a levegő oldalról áramlik be — így a szennyeződő rész nem látszik, a sima felület pedig egy törléssel tisztán tartható.
Gyári adatlap
A Helios hivatalos katalóguslapja tartalmazza a MiniVent M1 mindhárom méretének és mindegyik változatának műszaki adatait, a jelleggörbéket, a méretrajzokat és a bekötési rajzok számait. Villanyszerelőnek, építésznek és mindenkinek hasznos, aki a beszereléshez pontos adatokat keres. Ennek a változatnak a gyári cikkszáma 06042.
i
Tudta? Ha a helyiségben álmennyezet van, és a szellőzőcsövet a mennyezet fölött vezetné el, akkor nem ez a jó választás — oda süllyesztett házas, radiális ventilátor kell, még akkor is, ha rövid a csőszakasz. Az M1 arra készült, hogy a falon át, rövid csőszakaszon, közvetlenül a szabadba szellőztessen.
Műszaki adatok
A boltunkban kapható három Ø150-es változat; kiemelve az a változat, amelyet most néz.
| M1/150 | M1/150 N/C | M1/150 F | ||
|---|---|---|---|---|
| Gyári cikkszám | 06041 | 06042 | 06043 | |
| Kivitel | Alap, két fokozat | Időzítés és intervallum üzem | Páraérzékelős | |
| Motor | Energiatakarékos EC motor | |||
| Légszállítás, szabad kifúvás | m³/h | 260 / 220 | ||
| Légszállítás 31 Pa ellennyomáson | m³/h | 180 | ||
| Maximális nyomás | Pa | 33 | ||
| Teljesítményfelvétel | W | 8 / 4,5 | 8 / 5 | 9 / 6 |
| Áramfelvétel | A | 0,08 / 0,06 | 0,10 / 0,09 | 0,08 / 0,06 |
| Zajszint 3 m távolságból | dB(A) | 39 / 35 | ||
| Fordulatszám | 1/min | 1900 / 1600 | ||
| Járókerék átmérő | mm | 137 | ||
| Csőcsonk | mm | Ø145 (150-es csőhöz) | ||
| Feszültség / frekvencia / fázis | V / Hz | 230 / 50 / 1 | ||
| Időzítés, állítható | perc | – | 6, 10, 15, 21 | 6, 12, 18, 24 |
| Intervallum üzem, állítható | óra | – | 0, 8, 12, 24 | – |
| Indítási késleltetés | s | – | 0, 45, 90, 120 | 0, 45, 90, 120 |
| Páratartalom-küszöb (potméterrel) | % | – | – | 40–90 |
| Páraszabályzás üzemmódjai | – | – | egyfokozatú, kétfokozatú, fokozatmentes | |
| Visszacsapó szelep | Gyárilag beépítve, kivehető | |||
| Bekötő vezeték (NYM-O) | mm² | 3 × 1,5 | 4 × 1,5 | 4 × 1,5 |
| Bekötési rajz száma | 1080 | 1081 | 1082 | |
| Védettség | IPX5, II. érintésvédelmi osztály | |||
| Levegő hőmérséklete, max. | °C | +40 | ||
| Tömeg | kg | 1,20 | ||

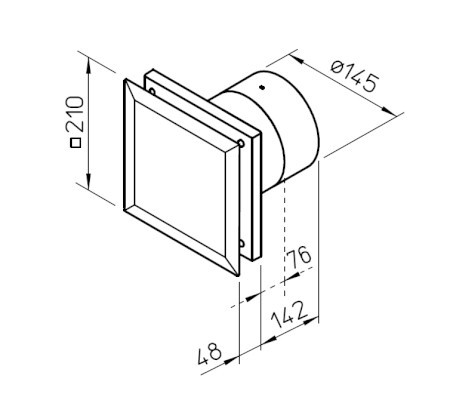

Méretek
Minden méret milliméterben értendő
Az előlap 210 × 210 mm-es, és 48 mm-re áll ki a falból. A csőcsonk Ø145 mm-es. A készülék 142 mm mélyen épül a falba; ha kevés a hely, a vezetőkerék kivehető, és ezzel a beépítési mélység 76 mm-re csökken. A rögzítőcsavarok fúrástávolsága 170 mm, a szükséges falnyílás 165 mm.
Jelleggörbe
Kattintson a képre a nagyításhoz

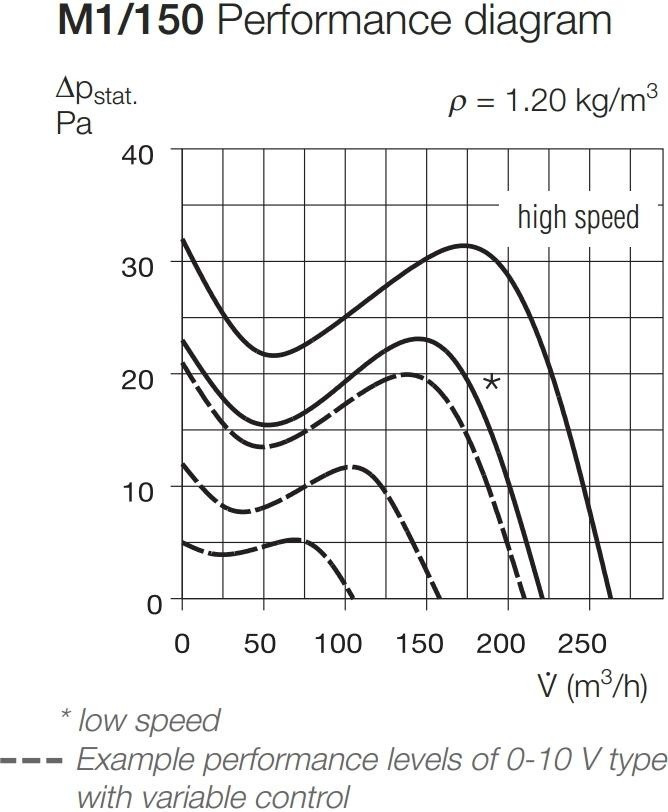

M1/150 — teljesítménydiagram
A görbe azt mutatja, mennyi levegőt szállít a ventilátor az ellennyomás függvényében, 1,20 kg/m³ levegősűrűségre számolva. Szabad kifúvásnál magas fokozaton óránként 260 köbméter, 31 pascal ellennyomásnál óránként 180 köbméter, a maximális nyomása pedig 33 pascal. A diagramon szaggatott vonallal a 0–10 V-tal szabályozható kivitel fokozatai is látszanak; arról a változatról kérdezze munkatársainkat.
Miért ezt ajánljuk?
Időzítés és intervallum üzem, EC motorral
A ventilátort a villanykapcsoló indítja, a leállásról az elektronika gondoskodik: a beállított 6, 10, 15 vagy 21 perc után magától kikapcsol. Ha a helyiséget hosszabb ideig nem használják, az intervallum üzem 8, 12 vagy 24 óránként átszellőztet. Az EC motor alacsony fokozaton óránként 220 köbméter levegőt mozgat meg 5 wattból, magas fokozaton óránként 260 köbmétert 8 wattból. A bekötéshez 4 × 1,5 mm²-es vezeték való.

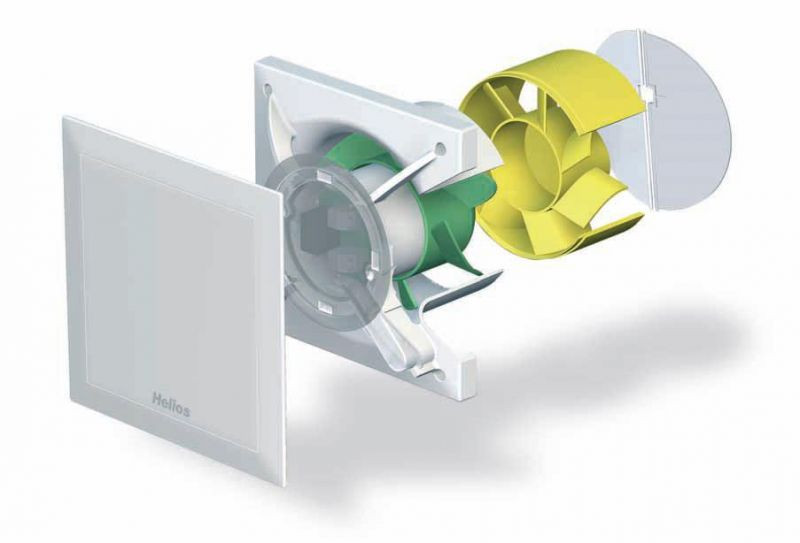

A visszacsapó szelep gyárilag benne van
A csőcsonkban ott van a szorosan záró visszacsapó szelep, ami nem minden kisventilátorban alaptartozék. Amikor a ventilátor leáll, a szelep zár, így a csövön nem húz be hideg levegőt a helyiségbe. A szelep kivehető, ha a beépítés úgy kívánja.
Golyóscsapágyas motor, bármilyen beépítési helyzetben
A golyóscsapágy 40 000 üzemórára készült, ezért a készülék álló, fekvő és mennyezeti helyzetben egyaránt működik. A motor termikus védelemmel készül, és a gyártó karbantartást nem igénylőnek nevezi — a járókerék rendszeres tisztítása viszont ennek a ventilátornak is kell, e nélkül minden ventilátor hamarabb elmegy.
Nedves tér 1. zónájába is
IPX5 vízsugár-védettséggel és II. érintésvédelmi osztállyal készül, így a DIN VDE 0100-701 szerinti 1. zónában, vagyis a zuhany és a kád közelében is felszerelhető. A bekötést csavar nélküli sorkapocs és a ház körbefutó kábelhelye könnyíti meg.
Tartozékok ehhez a termékhez
A Ø150-es beépítéshez, a webáruházból
Gyakran Ismételt Kérdések
Magas fokozaton óránként 260 köbméter levegőt mozgat meg szabad kifúvásnál, ami egy körülbelül 20–30 négyzetméteres helyiséghez elegendő. A valóságban a csőszakasz és a külső zsalu ellennyomása csökkenti ezt a számot: a gyári adat 31 pascal ellennyomásnál óránként 180 köbméter. A méretezésben szívesen segítünk.
A készülék belsejében, kódolással — ezt a villanyszerelő a beszereléskor állítja be. Az időzítés 6, 10, 15 vagy 21 perc, az intervallum üzem 0, 8, 12 vagy 24 óra, az indítási késleltetés 0, 45, 90 vagy 120 másodperc, és mindegyik funkció a magas és az alacsony fokozaton is használható. A bekötéshez 4 × 1,5 mm²-es vezeték szükséges, a gyári bekötési rajz száma 1081.
Mert a 150-es méret energiatakarékos EC motorral készül, a 100-as és a 120-as pedig hagyományos motorral. A számok: a 150-es alacsony fokozaton óránként 220 köbmétert szállít 4,5 wattból, a 120-as óránként 150 köbmétert 10 wattból, a 100-as óránként 75 köbmétert 5 wattból. Tehát a legnagyobb méret nem csak a legtöbb levegőt adja, hanem köbméterre vetítve a legkevesebbet is fogyasztja.
A golyóscsapágyas motor 40 000 üzemórára készült, ezért a készülék bármilyen beépítési helyzetben — akár közvetlenül a mennyezetben is — működik. Ha viszont álmennyezet van, és a szellőzőcsövet a mennyezet fölött vezetné el, akkor nem ez a jó választás: oda süllyesztett házas, radiális ventilátor való, még akkor is, ha rövid a csőszakasz.
Nem. Egy axiális ventilátor a közös strangban lévő nyomással nem tud megbirkózni: vagy visszanyomja a levegőt a helyiségbe, vagy nem tudja elszállítani. Közös szellőzőstrangra radiális, csöves rendszerű ventilátor kell. Ez a készülék arra való, hogy a falon át, rövid csőszakaszon, közvetlenül a szabadba szellőztessen.
Igen. A készülék IPX5 vízsugár-védettséggel és II. érintésvédelmi osztállyal készül, így a DIN VDE 0100-701 szerinti 1. zónában is használható — vagyis a nedves tér zuhanyhoz közeli részén is. A bekötést villanyszerelő végezze.
