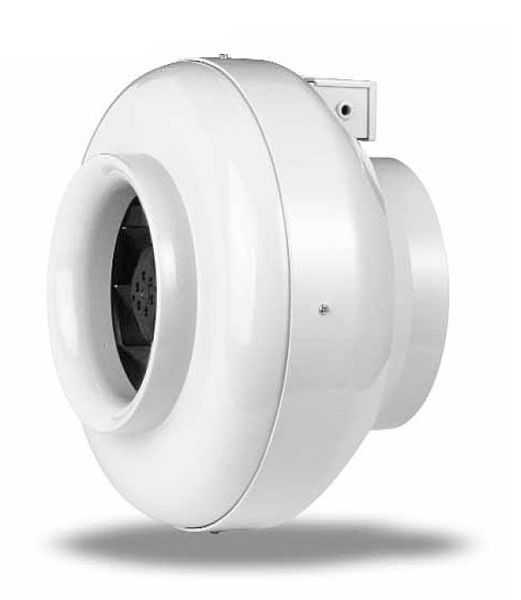

Helios RRK Műanyagházas radiális csőventilátor
79 440 Ft
A Helios RRK műanyagházas radiális csőventilátor közvetlenül a kör keresztmetszetű légcsatornába kerül, webáruházunkban hat méretben kapható, Ø 100 és 315 mm között. Kis és közepes légmennyiséget szállít, nyomása a magas ellenállások legyőzésére is elegendő. Szabadon fújva mérettől függően óránként 290-től 1 080 köbméterig mozgat meg levegőt.
Minden alkatrésze korrózióálló és ütésálló műanyagból készül. Bármilyen helyzetben beépíthető: vízszintes, függőleges és ferde csőszakaszba is. Fordulatszámát elektronikus vagy trafós szabályozóval 0 és 100 % között állíthatja. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Nem vásárolható!
Adatok
Légáramlás típusa:
Radiális
Elérhetőség:
Azonnal
Felszerelés módja:
Bármilyen helyzetben
Gyártó:
Helios
Csapágytípus:
Golyóscsapágyas
Sebességfokozatok:
Szabályozható
Védelem:
IP44
Szín:
Ezüst
Anyag:
Műanyagházas
Feszültség:
230
Fázisok száma:
1
Motor pólusok:
2
Motor fajtája:
1 fázisú
Léghőmérséklet-tartomány (°C):
max. +70
Termékcsalád:
Helios RRK
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Helios RRK műanyagházas radiális csőventilátor, hat méretben
A Helios RRK műanyagházas radiális csőventilátor közvetlenül a kör keresztmetszetű légcsatornába kerül, webáruházunkban hat méretben kapható, Ø 100 és 315 mm között. Kis és közepes légmennyiséget szállít, nyomása a magas ellenállások legyőzésére is elegendő. Általánosan használható kereskedelmi, ipari és lakóépületekben is.
Minden alkatrésze korrózióálló és ütésálló műanyagból készül. Fordulatszáma szabályozható, és bármilyen helyzetben beépíthető.
A méretet a lenti táblázatból választhatja ki: minden sorban a méret oldalára mutató link áll.
Horganyzott acél házzal a Helios RR fémházas radiális csőventilátort kínáljuk. További műanyagházas csőventilátorokat a kategória oldalán talál.
Melyik méret kell Önnek?
Hat méret Ø 100-tól 315 mm-ig.
| Méret | Légszállítás szabadon fújva | Teljesítményfelvétel | Hangnyomás 1 m-en | Cikkszám |
|---|---|---|---|---|
| RRK 100, Ø 100 mm | 290 m³/h | 29 W | 44 dB(A) | 05973 |
| RRK 125, Ø 125 mm | 390 m³/h | 42 W | 36 dB(A) | 05974 |
| RRK 160, Ø 160 mm | 500 m³/h | 53 W | 32 dB(A) | 05976 |
| RRK 200, Ø 200 mm | 870 m³/h | 95 W | 38 dB(A) | 05977 |
| RRK 250, Ø 250 mm | 910 m³/h | 98 W | 38 dB(A) | 05978 |
| RRK 315, Ø 315 mm | 1 080 m³/h | 170 W | 48 dB(A) | 05979 |
A méret a légcsatorna névleges átmérője. A táblázatban a szabadon fúvó ventilátor légszállítása áll. A csőhálózat ellenállása ezt csökkenti, a munkapontot a jelleggörbéről olvashatja le.
Miért ezt válassza?
Korrózióálló műanyag ház

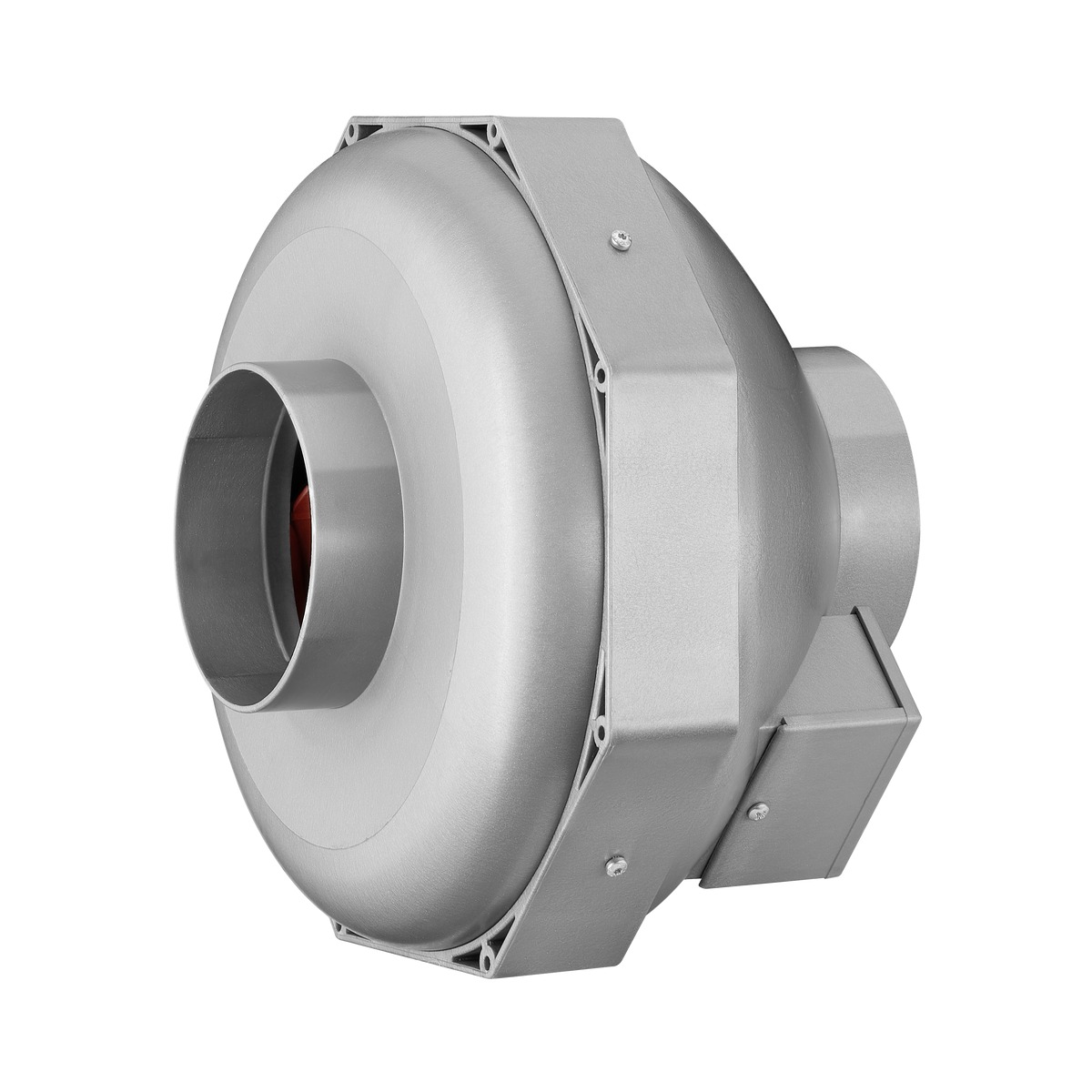

Minden alkatrésze korrózióálló és ütésálló műanyagból készül. A házban hat terelőlapát javítja a hatásfokot. Színe ezüstszürke.
Egyenesen a csőbe
A két csatlakozócsonk a szabványos csőátmérőhöz illeszkedik. Mivel a levegő egyenesen áramlik át rajta, a ventilátor kevés helyet foglal, és nem kell hozzá terelőidom.
Rezgéscsillapított rögzítés

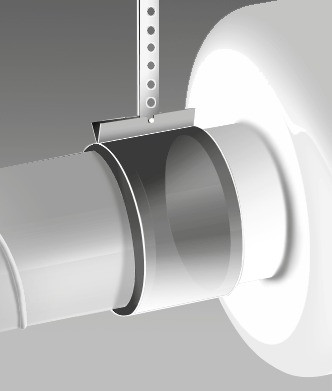

Beépítéskor ügyeljen arra, hogy a rezgés ne jusson át a csőhálózatra. Ehhez a csövet és a csonkot kis távolságra kell egymástól elhelyezni, és rugalmas rögzítőmandzsettával összefogni, ahogy az ábra mutatja. Halkabb, ha a ventilátor a szellőztetett helyiségtől távolabb, a csőhálózatban kap helyet.
Egyszerű bekötés, szabályozható fordulatszám
A bekötéshez három vezeték kell: fázis (L), nulla (N) és védőföld (PE). A kapcsolódoboz a ház külső oldalán van, védettsége IP44. Fordulatszámát elektronikus vagy trafós szabályozóval 0 és 100 % között állíthatja.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Típus | Helios RRK 100, 125, 160, 200, 250, 315 (cikkszám 05973-05979) |
| Légszállítás szabadon fújva | 290-1 080 m³/h, mérettől függően |
| Teljesítményfelvétel | 29-170 W, mérettől függően |
| Tápfeszültség | 230 V, 1 fázis, 50 Hz, kondenzátoros motor |
| Motor | zárt, külső forgórészes, 2 pólusú, golyóscsapágyas, hővédelmi kontaktussal |
| Járókerék | hátrahajló lapátozású, műanyag |
| Ház | korrózióálló, ütésálló műanyag, ezüstszürke |
| Védettség | IP44 csőhálózatba kötve, a kapcsolódoboz is IP44 |
| A szállított levegő hőmérséklete | legfeljebb +70 °C, szabályozott fordulatszámon +60 °C |
| Beépítési helyzet | bármilyen (vízszintes, függőleges, ferde csőszakasz) |

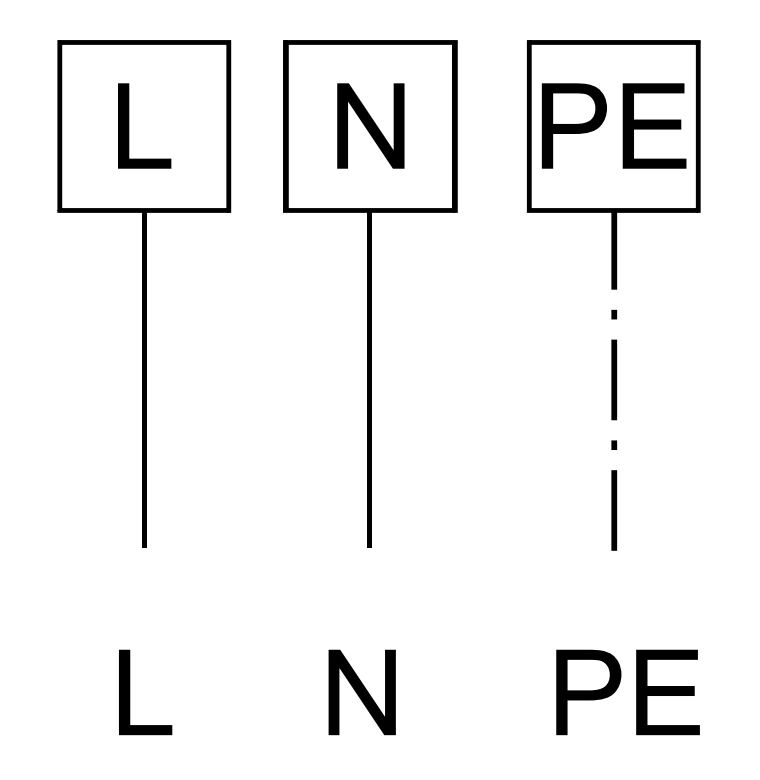

| Bekötési rajz | SS-508 |
Gyártója a németországi Helios Ventilatoren.
Méretek

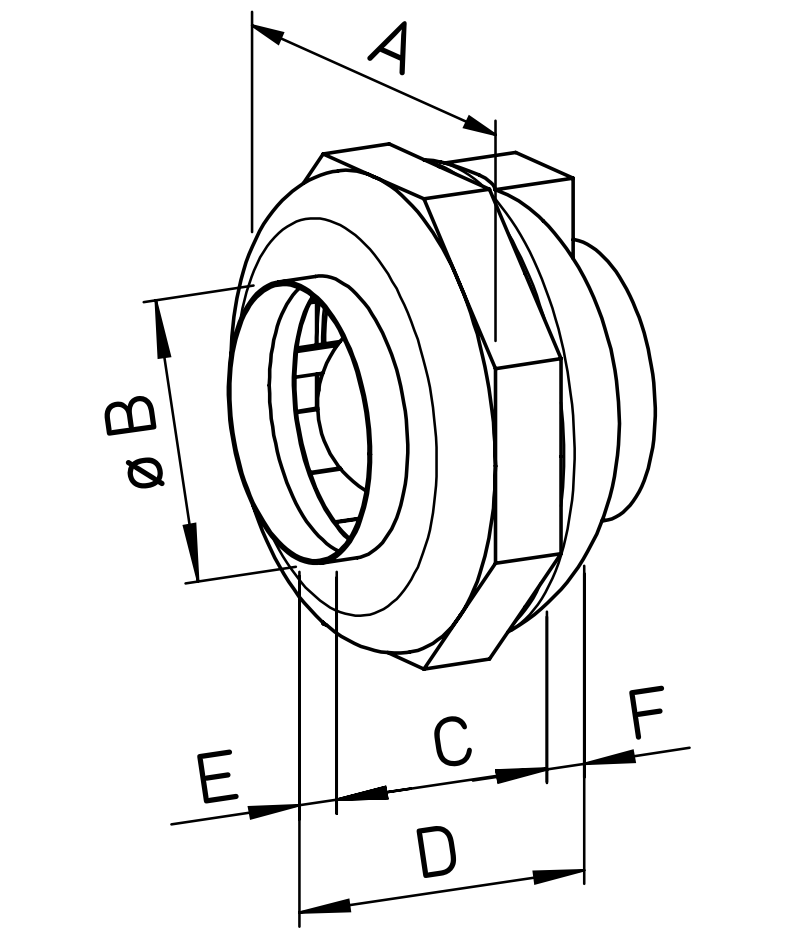

A betűjelek a gyári rajz szerint, méretek milliméterben.
- A: a ház legnagyobb külső mérete.
- ØB: a csatlakozócsonk külső átmérője.
- C: a ház hossza a csonkok nélkül.
- D: a teljes hossz a két csonkkal.
- E és F: a két csonk hossza.
| Méret | A | ØB | C | D | E, F |
|---|---|---|---|---|---|
| RRK 100 | 245 | 100 | 160 | 220 | 30 |
| RRK 125 | 245 | 124 | 160 | 220 | 30 |
| RRK 160 | 340,5 | 159 | 170 | 230 | 30 |
| RRK 200 | 340,5 | 199 | 170 | 230 | 30 |
| RRK 250 | 340,5 | 249 | 170 | 230 | 30 |
| RRK 315 | 405 | 314 | 215 | 275 | 30 |
A saját méret rajzát a méret oldalán találja.
Jelleggörbe
Nyomásnövekedés és légszállítás méretenként.
Minden méret jelleggörbéjét a saját oldalán és a katalógusoldalán találja. Beépítve más értéket mérhet, mert a hangnyomás a helyiség hangelnyelésétől és a beépítés módjától is függ.
Fordulatszám-szabályozás
Feszültségcsökkentéssel, trafós vagy elektronikus szabályozóval.
Fordulatszámát elektronikus vagy trafós szabályozóval 0 és 100 % között állíthatja. A méretekhez illő szabályozókat a táblázat mutatja.
| Méret | Trafós szabályozó | Elektronikus szabályozó |
|---|---|---|
| RRK 100 | Helios TSW 0,3 | Helios ESU 1, Helios ESA 1 |
| RRK 125 | Helios TSW 0,3 | Helios ESU 1, Helios ESA 1 |
| RRK 160 | Helios TSW 0,3 | Helios ESU 1, Helios ESA 1 |
| RRK 200 | Helios TSW 1,5 | Helios ESU 1, Helios ESA 1 |
| RRK 250 | Helios TSW 1,5 | Helios ESU 1, Helios ESA 1 |
| RRK 315 | Helios TSW 1,5 | Helios ESU 3, Helios ESA 3 |
Az elektronikus szabályozó alacsony fordulatszámon zúghat, a trafós szabályozónál ez nem fordul elő. Zajérzékeny helyre ezért a trafós szabályozót ajánljuk. A motor hűtése miatt a fordulatszámot nem szabad egy legkisebb érték alá csökkenteni. Más gyártó szabályozójától a szabályozó vagy a ventilátor is tönkremehet.
Beépítés és bekötés
A szerelési útmutató előírásai.
Beépítés
- Bármilyen helyzetben beépíthető: vízszintes, függőleges és ferde csőszakaszba is.
- Befúvásra és elszívásra egyaránt használható.
- A légáram irányát nyíl jelöli a házon, a forgásirány nem fordítható meg.
- Előtte és utána elég hosszú, egyenes csőszakasz kell, különben a teljesítmény jelentősen csökken, a zaj pedig nő.
- A motor hűtéséhez a keresztmetszet legalább 20 %-án mindig áramolnia kell a levegőnek.
- Szakaszos üzemben, nedves és meleg levegőnél a motorban kondenzvíz keletkezhet, ennek el kell tudnia folyni.
- Ha a csőben vagy a házban víz gyűlhet össze, vízzsákot vagy vízelvezetést kell kialakítani, mert a motort víz nem érheti.
- Ha a szívó- vagy a kifúvóoldal szabadon hozzáférhető, védőrácsot kell felszerelni.
Villamos bekötés
- A villamos bekötést csak szakképzett villanyszerelő végezheti.
- Legalább 3 mm-es érintkezőnyílású, mindenpólusú hálózati kapcsolót kell beépíteni.
- A hálózati feszültségnek és frekvenciának egyeznie kell a motor adattábláján megadottal.
- A műanyag kapcsolódobozhoz nem szabad fém kábeltömszelencét használni.
- A kábelt úgy kell bevezetni, hogy a vezeték mentén ne jusson víz a dobozba.
- A javításokhoz a ventilátor közelébe mindenpólusú leválasztó kapcsolót kell szerelni.
- A hővédelmi kontaktus túlmelegedéskor lekapcsolja a motort.
- Lehűlés után önműködően visszakapcsol, ezért munka előtt a ventilátort minden póluson le kell választani a hálózatról.
Karbantartás
Tisztítás és csapágyak.
- A járókerékre, a motorra és a védőrácsra nem rakódhat sok por és zsír, ezért rendszeresen tisztítsa meg őket.
- Tisztításkor nézze meg, szabadok-e a kondenzvíz-nyílások.
- A golyóscsapágyak karbantartásmentesek, tartós kenésűek.
- Normál üzemben legkésőbb 4 év után, illetve 2 év állás vagy tárolás után a csapágyakat újra kell zsírozni, de jobb kicserélni.
- Ha a ventilátor fontos feladatot lát el, legalább félévente karbantartást kell végezni.
- Minden munkát csak feszültségmentes állapotban szabad végezni.
Mire nem való?
A felhasználás határai.
- Normál vagy enyhén poros, nem agresszív és enyhén nedves levegőt szállíthat.
- Robbanásveszélyes térbe külön, robbanásbiztos kivitel kell, ilyen a Helios RRK EX.
- Szabadba nem szerelhető, és víz nem érheti.
- Tartósan magas páratartalomhoz, hosszú állásidőhöz vagy erős szennyezettséghez kérdezze munkatársainkat, mert a sorozatkivitel ilyenkor nem mindig alkalmas.
- Ha a helyiségben kéménytől függő tüzelőberendezés működik, elegendő friss levegőnek is be kell jutnia.
Gyári dokumentumok
Az angol nyelvű katalógusoldalakon méretenként a méretrajzot, a jelleggörbét és a tartozékokat találja. A szerelési útmutatóban a beépítésről, a bekötésről és a karbantartásról olvashat.
Tartozékok a szereléshez
A webáruházból a Helios TSW trafós, valamint az ESU és ESA elektronikus fordulatszám-szabályozókat ajánljuk.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Igen. Bármilyen helyzetben beépíthető: vízszintes, függőleges és ferde csőszakaszba is.
A választott mérettől függően Ø 100, 125, 160, 200, 250 vagy 315 mm-es, kör keresztmetszetű légcsatornához.
Igen, feszültségcsökkentéssel: a méretekhez illő trafós és elektronikus szabályozókat a fordulatszám-szabályozásnál soroljuk fel.
Legfeljebb +70 °C-osat, szabályozott fordulatszámon legfeljebb +60 °C-osat.
Nem, szabadba nem szerelhető, és víz nem érheti.
Igen, a Helios RR fémházas radiális csőventilátor is megtalálható webáruházunkban.
