Helios RRK 315 Műanyagházas radiális csőventilátor

Melyik méret kell Önnek?

Hat méret Ø 100-tól 315 mm-ig; kiemelve az a változat, amelyet most néz.

A méret a légcsatorna névleges átmérője. A táblázatban a szabadon fúvó ventilátor légszállítása áll. A csőhálózat ellenállása ezt csökkenti, a munkapontot a jelleggörbéről olvashatja le.

Miért ezt válassza?

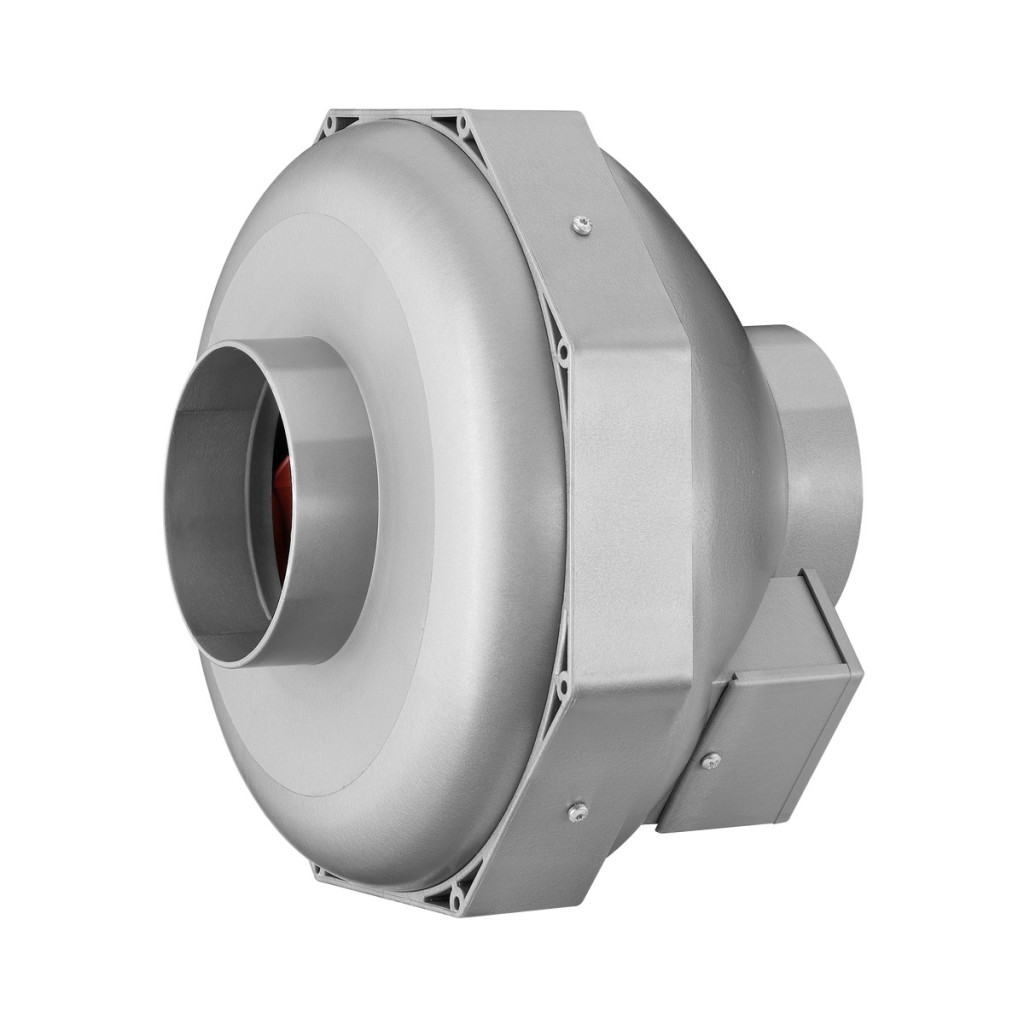

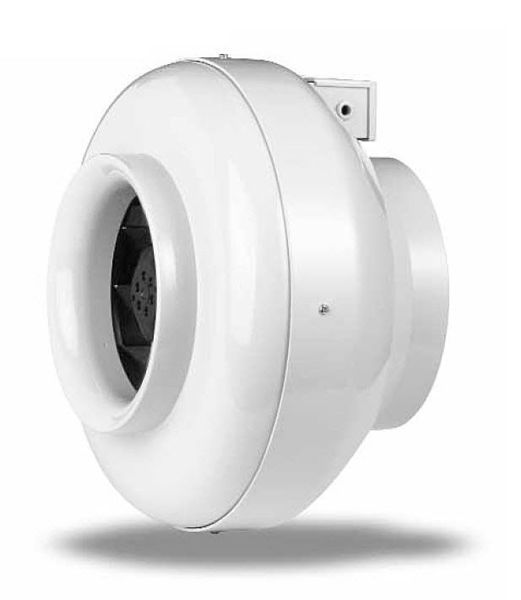

Korrózióálló műanyag ház

Minden alkatrésze korrózióálló és ütésálló műanyagból készül. A házban hat terelőlapát javítja a hatásfokot. Színe ezüstszürke.

Egyenesen a csőbe

A két csatlakozócsonk a szabványos csőátmérőhöz illeszkedik. Mivel a levegő egyenesen áramlik át rajta, a ventilátor kevés helyet foglal, és nem kell hozzá terelőidom.

Rezgéscsillapított rögzítés

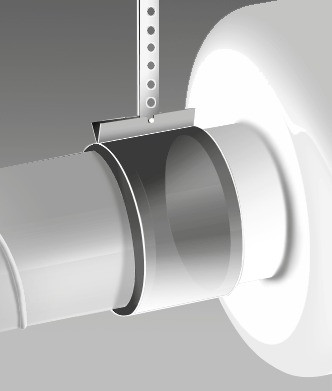

Beépítéskor ügyeljen arra, hogy a rezgés ne jusson át a csőhálózatra. Ehhez a csövet és a csonkot kis távolságra kell egymástól elhelyezni, és rugalmas rögzítőmandzsettával összefogni, ahogy az ábra mutatja. Halkabb, ha a ventilátor a szellőztetett helyiségtől távolabb, a csőhálózatban kap helyet.

Egyszerű bekötés, szabályozható fordulatszám

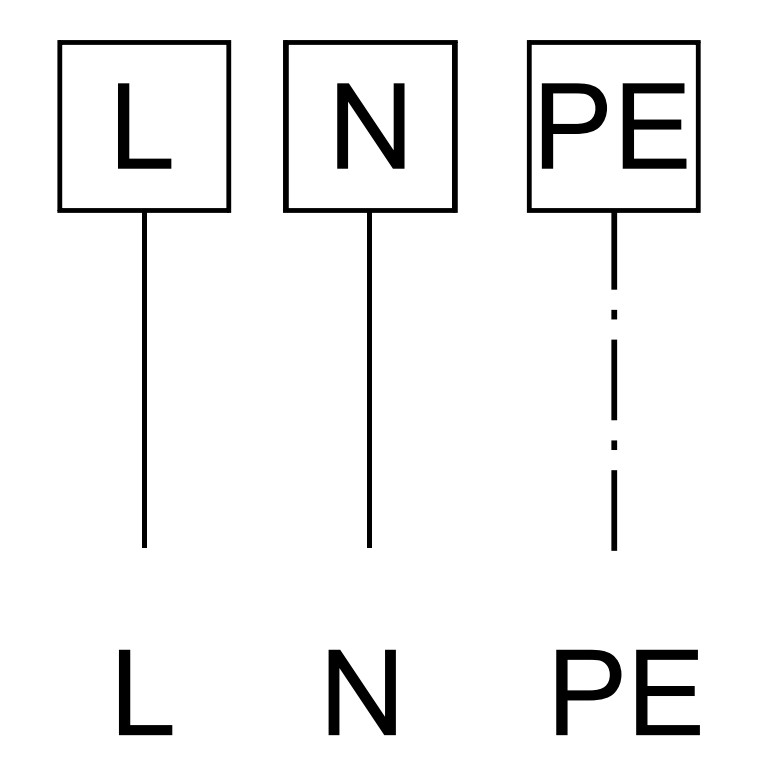

A bekötéshez három vezeték kell: fázis (L), nulla (N) és védőföld (PE). A kapcsolódoboz a ház külső oldalán van, védettsége IP44. Fordulatszámát elektronikus vagy trafós szabályozóval 0 és 100 % között állíthatja.

Műszaki adatok

Gyártója a németországi Helios Ventilatoren.

Méretek

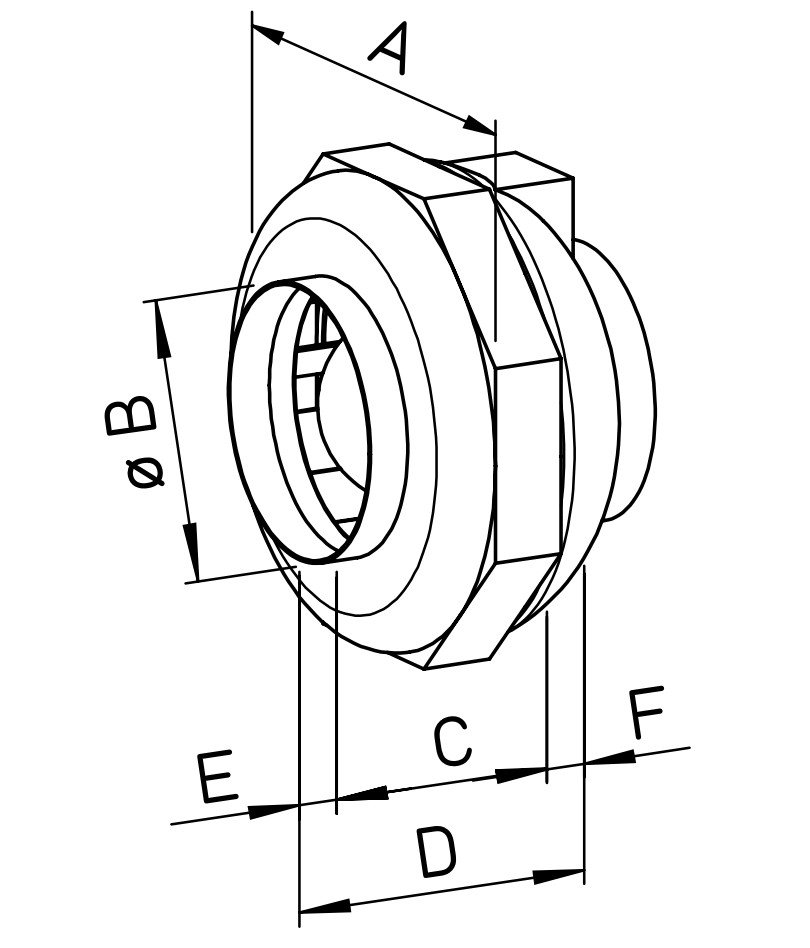

A betűjelek a gyári rajz szerint, méretek milliméterben.

• A: a ház legnagyobb külső mérete.
• ØB: a csatlakozócsonk külső átmérője.
• C: a ház hossza a csonkok nélkül.
• D: a teljes hossz a két csonkkal.
• E és F: a két csonk hossza.

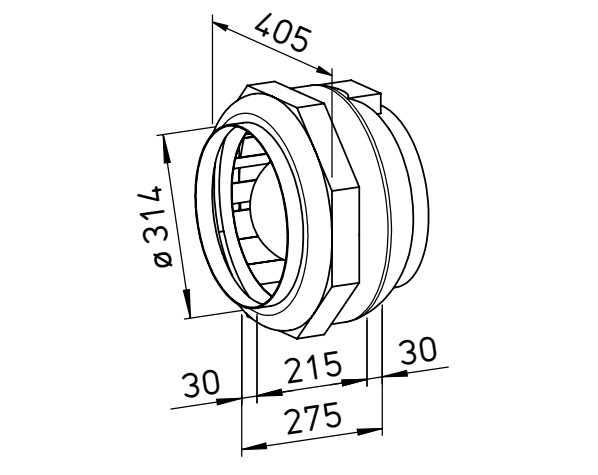

A Ø 315 mm-es méretnél a ház legnagyobb külső mérete 405 mm, a csonk külső átmérője 314 mm, teljes hossza a csonkokkal 275 mm.

Jelleggörbe

Nyomásnövekedés a légszállítás függvényében.

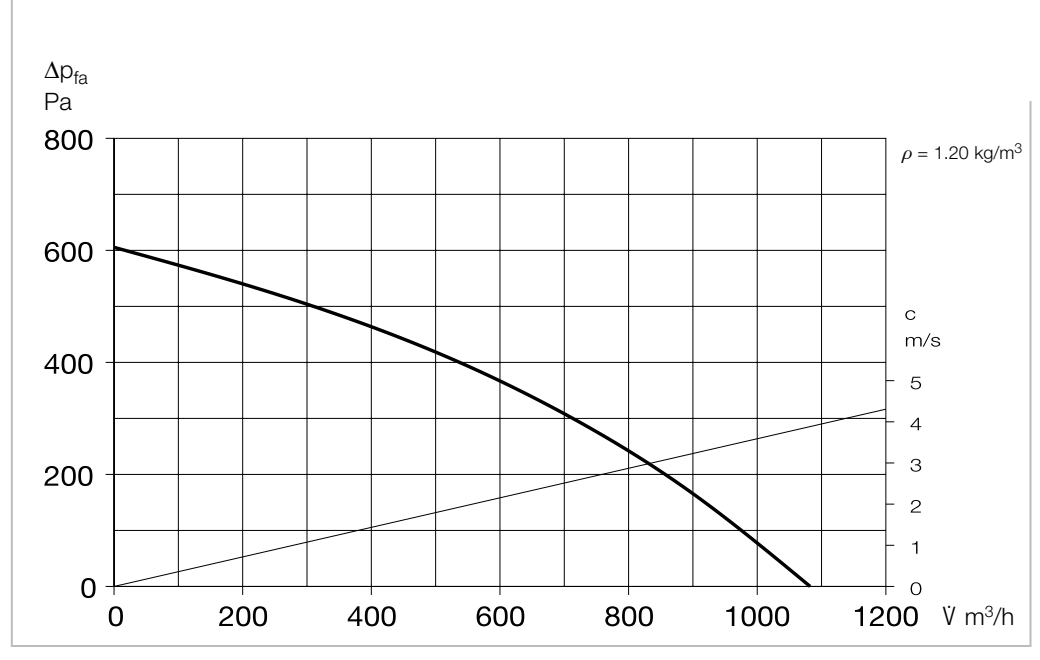

A görbe a ventilátor nyomásnövekedését (Δpfa, Pa) mutatja a légszállítás (m³/h) függvényében, 1,20 kg/m³ levegősűrűségnél. A ferde egyenes a légsebességet (c, m/s) mutatja, ennek skálája a jobb oldalon van.

A ház zaja 1 m távolságból mérve 48 dB(A). Beépítve más értéket mérhet, mert a hangnyomás a helyiség hangelnyelésétől és a beépítés módjától is függ.

Fordulatszám-szabályozás

Feszültségcsökkentéssel, trafós vagy elektronikus szabályozóval.

Fordulatszámát elektronikus vagy trafós szabályozóval 0 és 100 % között állíthatja. Ehhez a mérethez ezeket a szabályozókat ajánljuk:

• Trafós, 5 fokozatú: Helios TSW 1,5.
• Elektronikus, fokozatmentes: Helios ESU 3 (süllyesztett) vagy Helios ESA 3 (falon kívüli).

Az elektronikus szabályozó alacsony fordulatszámon zúghat, a trafós szabályozónál ez nem fordul elő. Zajérzékeny helyre ezért a trafós szabályozót ajánljuk. A motor hűtése miatt a fordulatszámot nem szabad egy legkisebb érték alá csökkenteni. Más gyártó szabályozójától a szabályozó vagy a ventilátor is tönkremehet.

Beépítés és bekötés

A szerelési útmutató előírásai.

Beépítés

• Bármilyen helyzetben beépíthető: vízszintes, függőleges és ferde csőszakaszba is.
• Befúvásra és elszívásra egyaránt használható.
• A légáram irányát nyíl jelöli a házon, a forgásirány nem fordítható meg.
• Előtte és utána elég hosszú, egyenes csőszakasz kell, különben a teljesítmény jelentősen csökken, a zaj pedig nő.
• A motor hűtéséhez a keresztmetszet legalább 20 %-án mindig áramolnia kell a levegőnek.
• Szakaszos üzemben, nedves és meleg levegőnél a motorban kondenzvíz keletkezhet, ennek el kell tudnia folyni.
• Ha a csőben vagy a házban víz gyűlhet össze, vízzsákot vagy vízelvezetést kell kialakítani, mert a motort víz nem érheti.
• Ha a szívó- vagy a kifúvóoldal szabadon hozzáférhető, védőrácsot kell felszerelni.

Villamos bekötés

• A villamos bekötést csak szakképzett villanyszerelő végezheti.
• Legalább 3 mm-es érintkezőnyílású, mindenpólusú hálózati kapcsolót kell beépíteni.
• A hálózati feszültségnek és frekvenciának egyeznie kell a motor adattábláján megadottal.
• A műanyag kapcsolódobozhoz nem szabad fém kábeltömszelencét használni.
• A kábelt úgy kell bevezetni, hogy a vezeték mentén ne jusson víz a dobozba.
• A javításokhoz a ventilátor közelébe mindenpólusú leválasztó kapcsolót kell szerelni.
• A hővédelmi kontaktus túlmelegedéskor lekapcsolja a motort.
• Lehűlés után önműködően visszakapcsol, ezért munka előtt a ventilátort minden póluson le kell választani a hálózatról.

Karbantartás

Tisztítás és csapágyak.

• A járókerékre, a motorra és a védőrácsra nem rakódhat sok por és zsír, ezért rendszeresen tisztítsa meg őket.
• Tisztításkor nézze meg, szabadok-e a kondenzvíz-nyílások.
• A golyóscsapágyak karbantartásmentesek, tartós kenésűek.
• Normál üzemben legkésőbb 4 év után, illetve 2 év állás vagy tárolás után a csapágyakat újra kell zsírozni, de jobb kicserélni.
• Ha a ventilátor fontos feladatot lát el, legalább félévente karbantartást kell végezni.
• Minden munkát csak feszültségmentes állapotban szabad végezni.

Mire nem való?

A felhasználás határai.

• Normál vagy enyhén poros, nem agresszív és enyhén nedves levegőt szállíthat.
• Robbanásveszélyes térbe külön, robbanásbiztos kivitel kell, ilyen a Helios RRK EX.
• Szabadba nem szerelhető, és víz nem érheti.
• Tartósan magas páratartalomhoz, hosszú állásidőhöz vagy erős szennyezettséghez kérdezze munkatársainkat, mert a sorozatkivitel ilyenkor nem mindig alkalmas.
• Ha a helyiségben kéménytől függő tüzelőberendezés működik, elegendő friss levegőnek is be kell jutnia.

Tartozékok a szereléshez

Ehhez a mérethez a Helios TSW 1,5, a Helios ESU 3 és a Helios ESA 3 szabályozót, Ø 315 mm-es spirálkorcolt légcsatornát és gumis bilincset ajánljuk a webáruházból.
