Helios RVE 080 Légtömör visszacsapószelep
11 770 Ft
Helios RVE 080 Légtömör visszacsapószelep
11 770 Ft

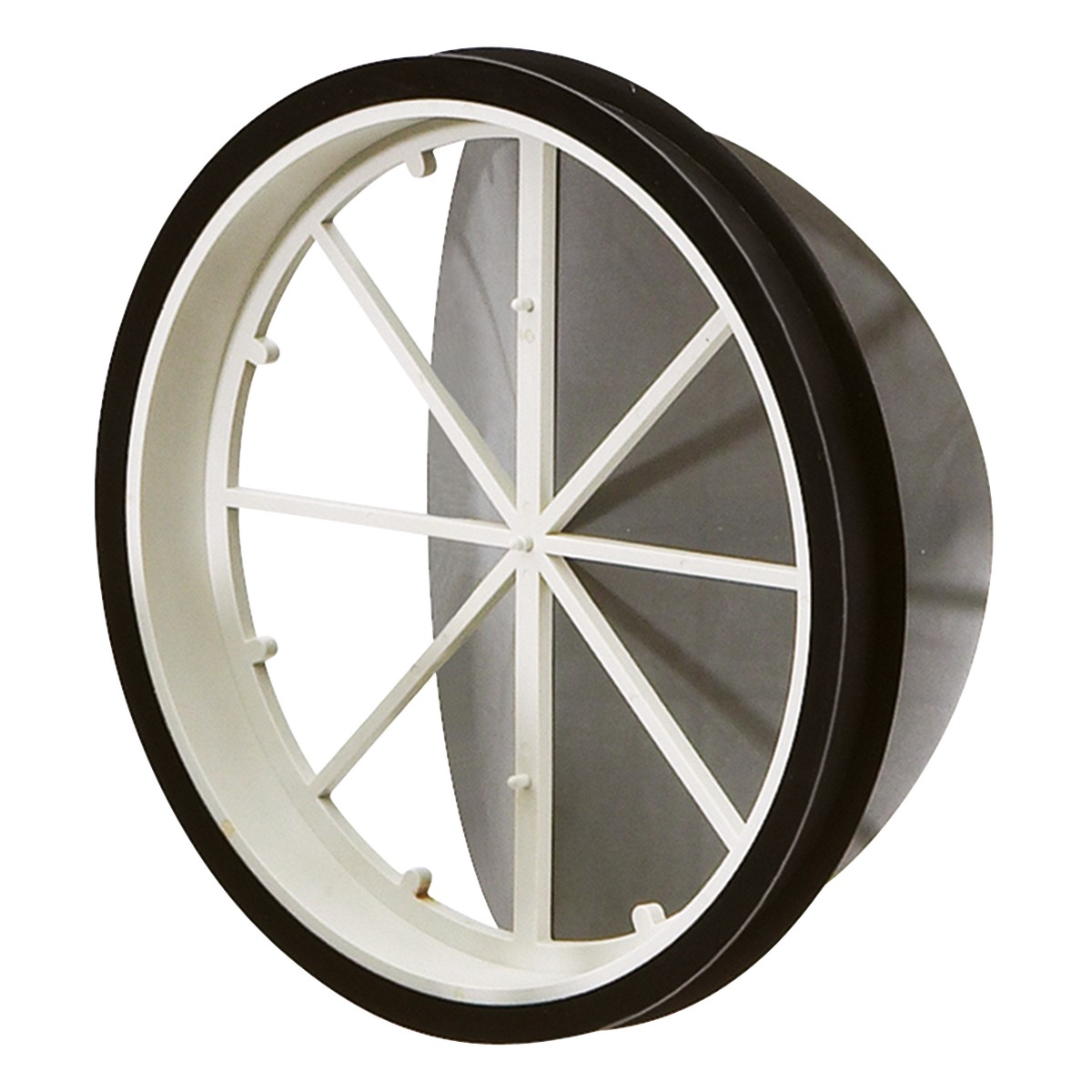

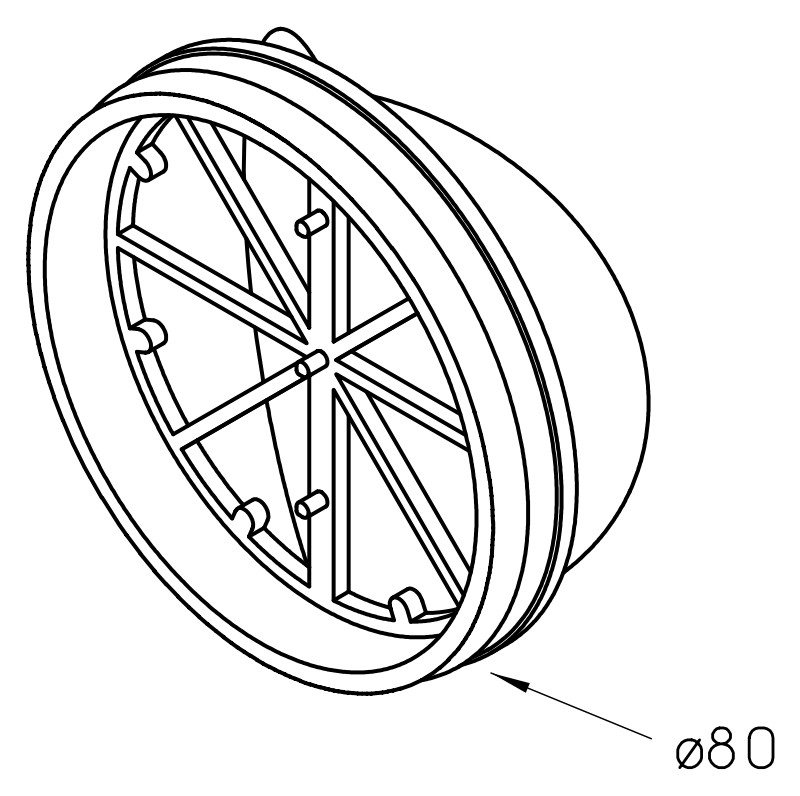

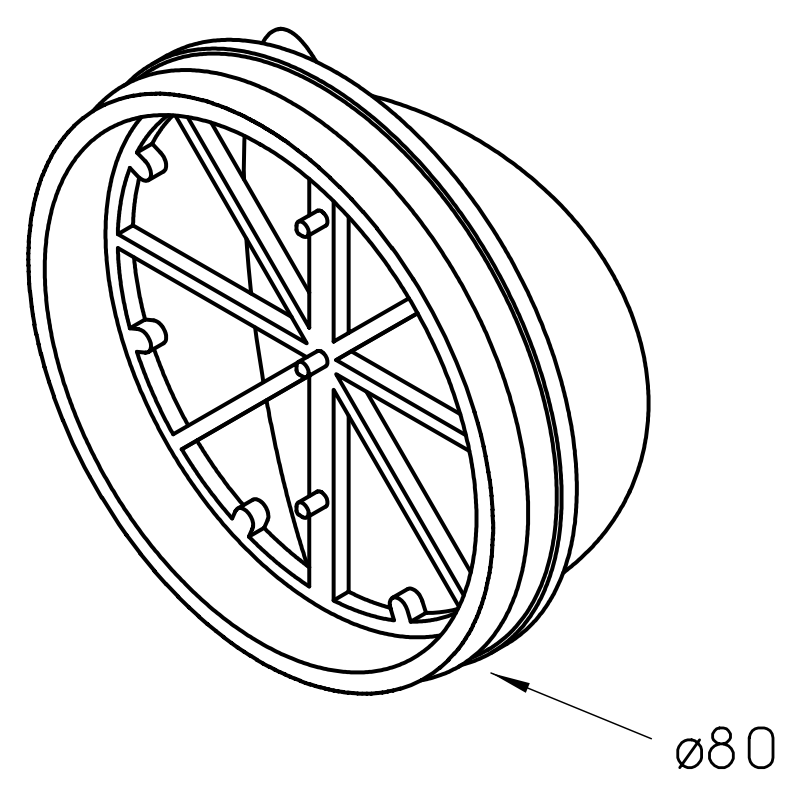

A Helios RVE 80 légtömör visszacsapószelep a 80 mm átmérőjű szellőzőcsőbe csúsztatható, és a gumimembránja a légáramlással szemben szag- és légtömören zár. Így bűzzáró visszacsapó szelepként megakadályozza, hogy a ventilátor leállásakor a levegő és a szagok visszaáramoljanak.
Egyszerű betolással utólag is beépíthető, a műanyag gyűrű kettős ajakos tömítése zár a csőben. Két membránnal szállítják, a levegő hőmérséklete -20 és +90 °C között lehet. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Adatok
Elérhetőség:
Azonnal
Csőátmérő:
80
Gyártó:
Helios
Csőbedugható:
Igen
Anyag:
Műanyag
Csőprofil:
Kör alakú
Felhasználási terület:
Légcsatornába építhető
Léghőmérséklet-tartomány (°C):
-20 … +90
Gyártói cikkszám:
02584
Termékcsalád:
Helios RVE
Hosszúság (mm):
20
Szélesség (mm):
83
Magasság (mm):
83
Tömeg:
30 g/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Helios RVE 80: légtömör visszacsapó szelep 80 mm-es csőbe
A Helios RVE 80 légtömör visszacsapószelep a 80 mm átmérőjű szellőzőcsőbe csúsztatható, és a gumimembránja a légáramlással szemben szag- és légtömören zár. Bűzzáró visszacsapó szelepként megakadályozza, hogy a ventilátor leállásakor a levegő és a szagok visszaáramoljanak.
Kör keresztmetszetű légcsatornába való visszacsapó csappantyú, befúvó és elszívó rendszerekbe egyaránt. Egyszerű betolással utólag is beépíthető, és önműködően, áram nélkül dolgozik.
Melyik méret kell Önnek?
A Helios RVE méretei a gyártó katalógusa szerint; kiemelve az a változat, amelyet most néz.
| Méret | Cső | Cikkszám | D1 / D2 | Membránok |
|---|---|---|---|---|
| Ön ezt nézi: RVE 80 | Ø 80 | 02584 | 75 / 83 | 0,5 / 1,0 |
| RVE 100 | Ø 100 | 02587 | 95 / 103 | 0,5 / 1,0 |
| RVE 125 | Ø 125 | 02588 | 120 / 128 | 0,5 / 1,5 |
| RVE 160 | Ø 160 | 02589 | 155 / 163 | 0,5 / 1,5 |
| RVE 200 | Ø 200 | 02618 | 195 / 203 | 1,5 / 2,0 |
A szelepet a cső névleges átmérője szerint válassza: az RVE 100 például a 100 mm-es csőbe való. A táblázat számai milliméterben értendők; a D1 és a D2 betűt a lenti méretrajz mutatja, a szelep mélysége minden méretnél 20 mm. A Membránok oszlop a csomagban lévő két gumimembrán vastagsága.
A Helios RVE a webáruház Visszacsapó szelepek kategóriájába tartozik, ahol a többi légtechnikai visszacsapó szelepet is megtalálja. Hidegfüst ellen a szintén csőbe csúsztatható Helios KAK hidegfüst csappantyút kínáljuk.
Miért ezt válassza?
A Helios katalógusa és szerelési útmutatója szerint.
Egyszerűen a csőbe tolja
A szelepet egyszerűen a szellőzőcsőbe kell tolni, ezért meglévő rendszerbe utólag is beépíthető. A műanyag gyűrű körbefutó kettős ajakos tömítése zárja le a rést a cső fala felé, a beépítési mélység pedig csak 20 mm.
Nyit, majd szag- és légtömören zár
A gumimembrán a tartóborda felé nyílik, alul- vagy túlnyomásra, a beépítés irányától függően. Az áramlással szemben szag- és légtömören zár, és a gyártó szerint változó szélnyomásnál sem zörög.
Egy szabály a beépítéshez

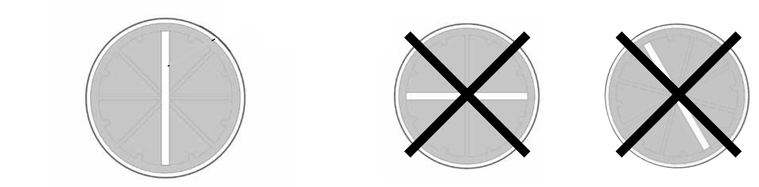

Vízszintes csőben a membránt tartó borda függőlegesen álljon, ahogy a Helios útmutatójának bal oldali ábrája mutatja. A mellékelt matrica a cső külsején jelzi, hogyan áll a beépített szelep.
Két membrán a csomagban
A szelepet két gumimembránnal szállítják, kb. 3,5 m/s-ig, illetve kb. 6 m/s-ig terjedő légsebességhez. A membrán a tartóborda kiemelésével cserélhető, így a szelep a rendszer légmennyiségéhez igazítható.
Műszaki adatok
A Helios katalógusa (2026) és szerelési útmutatója szerint.
| Jellemző | Érték |
|---|---|
| Gyári típus | Helios RVE 80 |
| Helios cikkszám | 02584 |
| Csőátmérő | 80 mm |
| Ø D1 / Ø D2 | 75 / 83 mm |
| Membránok | két gumimembrán, 0,5 és 1,0 mm vastag |
| Mélység (L) | 20 mm |
| Légsebesség | kb. 3,5 m/s-ig, illetve kb. 6 m/s-ig, a membrántól függően |
| Levegő hőmérséklete | -20 és +90 °C között |
| Kivitel | műanyag gyűrű kettős ajakos tömítéssel, gumimembrános |
| Működés | önműködő, áram nélkül, alul- vagy túlnyomásra nyit |
| Felhasználás | befúvó és elszívó rendszerekben, szellőzőcsőbe tolva |
A szelepet átlátszó tasakban, tartalék tartóbordával, beszerelt és egy mellékelt gumimembránnal szállítják.

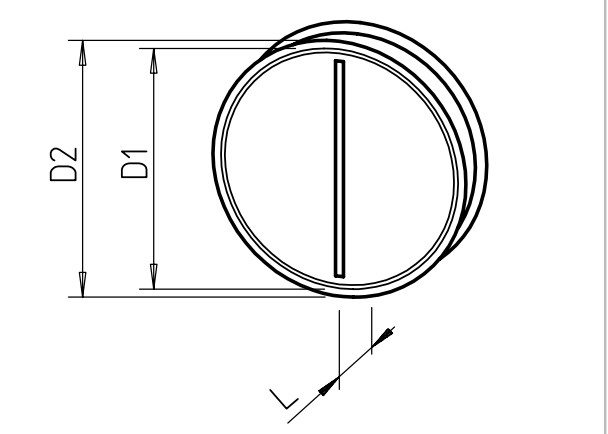

Méretek
A Helios katalógusának méretrajza; a számokat a Melyik méret kell Önnek? táblázat adja.
- D1: az elülső gyűrű átmérője.
- D2: a hátsó perem átmérője, a nagyobbik méret.
- L: a szelep mélysége, minden méretnél 20 mm.
- A Helios RVE 80 méretei: D1 = 75 mm, D2 = 83 mm, L = 20 mm.

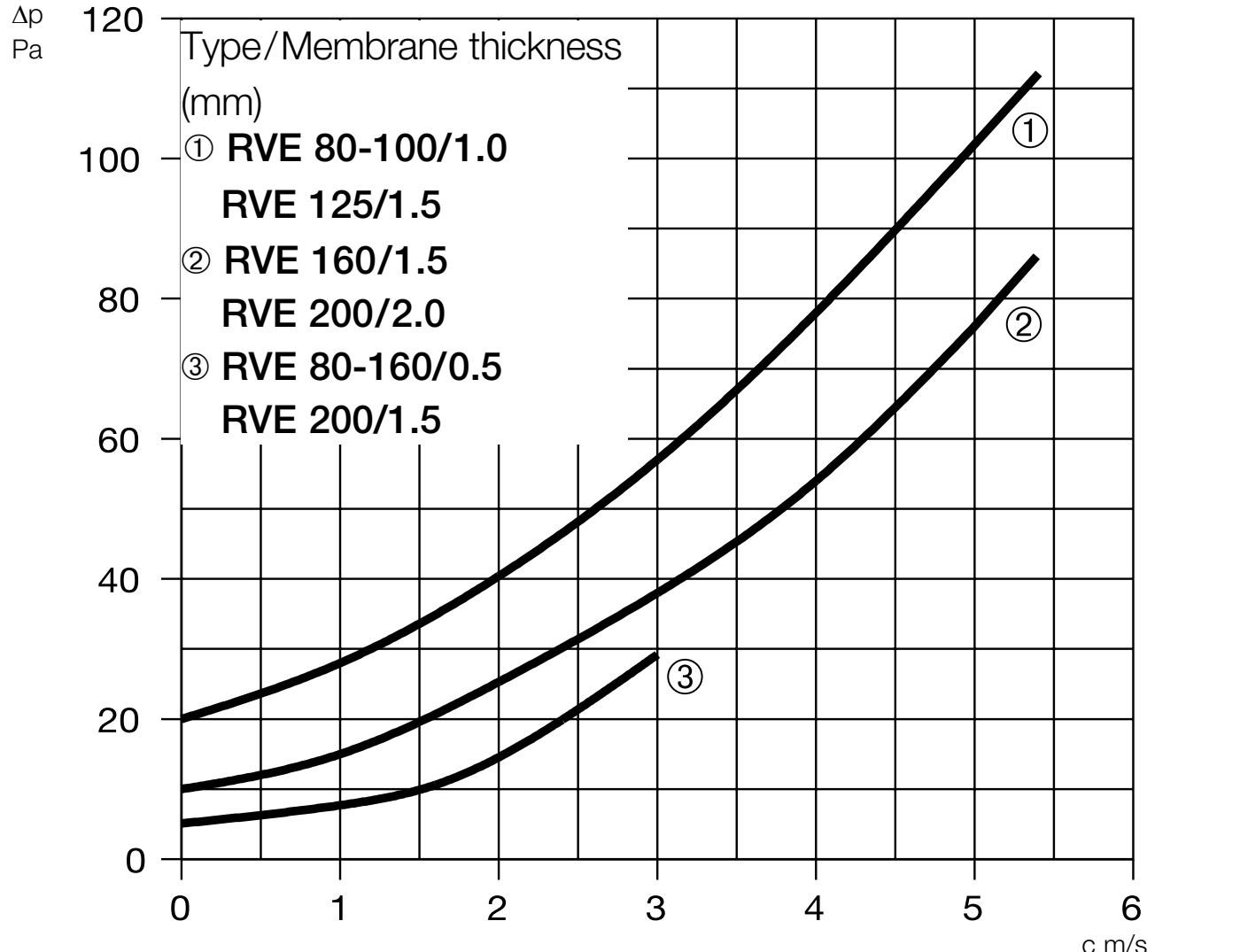

Nyomásveszteség és membránválasztás
A diagram a szelep nyomásveszteségét mutatja a csőben mért légsebesség függvényében.
- Az 1. görbe az RVE 80 és 100 1,0 mm-es, valamint az RVE 125 1,5 mm-es membránjára vonatkozik.
- A 2. görbe az RVE 160 1,5 mm-es és az RVE 200 2,0 mm-es membránjára vonatkozik.
- A 3. görbe az RVE 80-160 0,5 mm-es és az RVE 200 1,5 mm-es membránjára vonatkozik, és 3 m/s-ig tart.
Ha a rendszerben nagyobb a légmennyiség, a gyártó szerint a beszerelt membránt a mellékeltre kell cserélni, különben a membrán zöröghet.
A Helios RVE 80 membránpárja 0,5 és 1,0 mm vastag.
Beépítés és karbantartás
A Helios szerelési útmutatója szerint.
- A szelepet a csőbe kell tolni, lehetőleg jól hozzáférhető helyen, a cső elején vagy végén.
- Az áramlás irányára ügyelni kell, és tiszta befújt, illetve elszívott légáramot kell biztosítani.

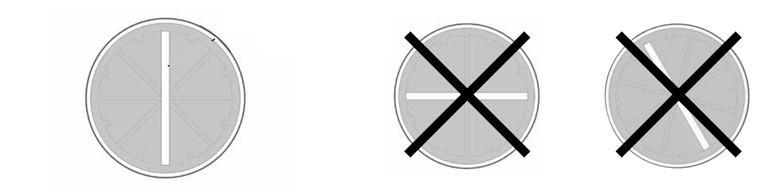

- Vízszintes csőben a membránt tartó borda függőlegesen álljon, vízszintes vagy ferde bordával a szelep nem zár megbízhatóan.
- A mellékelt matricát jól láthatóan a cső külsejére kell ragasztani.
- A szelep karbantartást nem igényel, párás vagy poros levegőben azonban időnként ellenőrizni kell a működését.
- Ha beszennyeződik, szappanos vízben tisztítható.

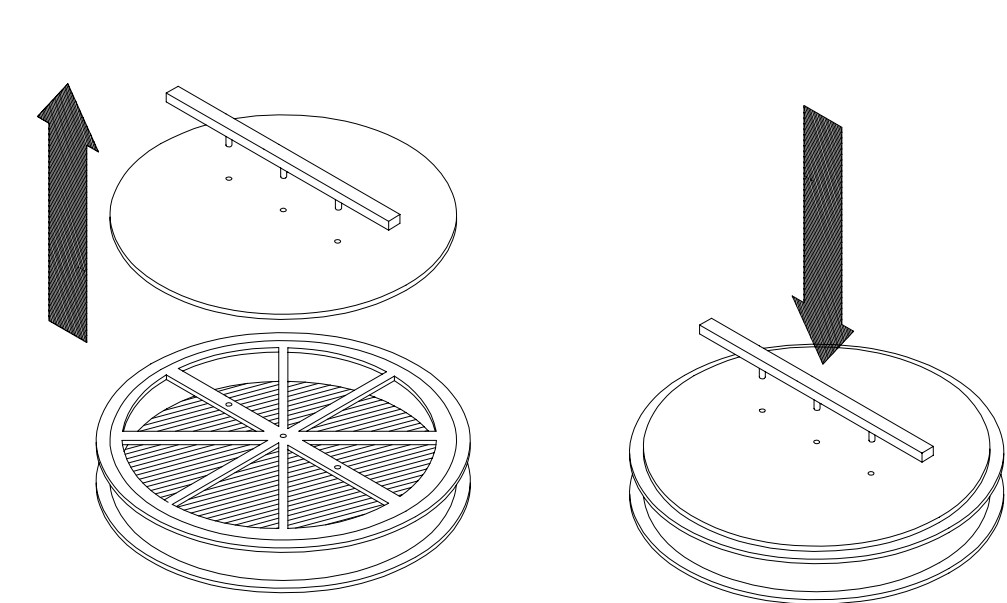

A membrán cseréje

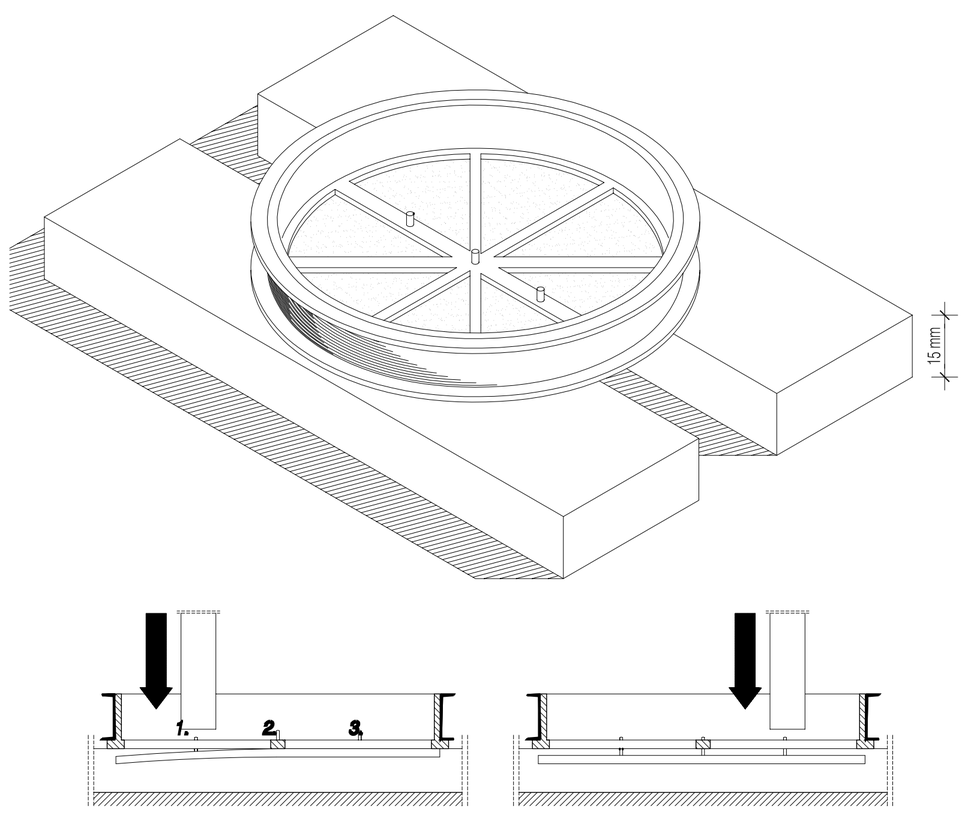

- A membrán cseréjéhez a szelepet két, legalább 15 mm magas alátétre kell tenni, egymástól kb. 20 mm-re.
- A tartóborda három csapját egymás után, óvatosan ki kell nyomni egy keményfa darabbal.
- A szelepet megfordítva a bordát kézzel fel kell húzni, és a membránt le kell venni.
- Az új membránt a helyére kell tenni, és a bordát óvatosan vissza kell nyomni.
- Éles szerszámot ne használjon, mert a membrán megsérülhet.
Gyári dokumentumok
A Helios katalógusoldala a mérettáblát, a méretrajzot és a nyomásveszteség-diagramot tartalmazza angolul, a szerelési útmutató a beépítést és a membráncserét mutatja ábrákkal, németül és angolul.
Tartozékok a szereléshez
Azonos átmérőjű légcsatorna, csőtoldó és gumis bilincs a webáruházból.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
A 80 mm névleges átmérőjű szellőzőcsőbe: a gyűrű átmérője 75 mm, a hátsó pereme 83 mm, a mélysége 20 mm.
Igen: a Helios szerint a gumimembrán az áramlással szemben szag- és légtömören zár.
Úgy, hogy a membránt tartó borda függőlegesen álljon; a helyzetet a mellékelt matrica jelzi a cső külsején.
A Helios útmutatója a beépítési helyzetet a vízszintes áramlásra adja meg, a függőleges csőről nem ír. Ilyen beépítés előtt kérje munkatársaink tanácsát.
A légsebességhez kell választani: a gyártó kb. 3,5 m/s-ig, illetve kb. 6 m/s-ig adja meg őket. A csere lépéseit a Beépítés és karbantartás szakasz írja le.
