Helios ELS-VF 100/60/35 Ventilátor egység, formatervezett fehér előlappal, mosható szűrővel, elpiszkolódásjelzővel, 100/60/35 m3/h, páratartalom érzékelős
256 260 Ft
Helios ELS-VF 100/60/35 Ventilátor egység, formatervezett fehér előlappal, mosható szűrővel, elpiszkolódásjelzővel, 100/60/35 m3/h, páratartalom érzékelős
256 260 Ft
A Helios ELS-VF 100/60/35 páraérzékelős ventilátor egység egycsöves elszívó rendszerbe készült: fokozattól függően óránként 100, 60 vagy 35 köbméter levegőt szállít, folyamatos alapszellőzésre is beköthető, és páraérzékelője magától kapcsolja be és le. Gyári száma 08166, teljesítményfelvétele 29, 18, illetve 9 watt, a hangnyomása süllyesztett házban, 10 m² elnyelési felületű helyiségben 47, 35, illetve 26 dB(A).
Külön rendelhető ELS házba (süllyesztett ELS-GU vagy falon kívüli ELS-GAP) szerszám nélkül tolható be. Mosogatógépben mosható szűrő elpiszkolódásjelzővel, golyóscsapágyas motor, IPX5 védettség — a gyártó szerint a fürdőszoba 1-es zónájába is beépíthető. A ház és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Csőátmérő
Csőátmérő:
Kényelmi funkció
Kényelmi funkció:
Szellőzés folytonossága
Szellőzés folytonossága:
Adatok
Légáramlás típusa:
Radiális
Elérhetőség:
48 órán belül
Csőátmérő:
80
Kényelmi funkció:
Páraérzékelős
Felszerelés módja:
Oldalfalra és plafonra is
Zajszint:
Nagyon halk
Max. Légszállítás :
100 m3/h
Gyártó:
Helios
Csapágytípus:
Golyóscsapágyas
Sebességfokozatok:
Többsebességes
Zsalu:
Visszacsapószelep
Csőbedugható:
Nem
Védelem:
IPX5
Szín:
Fehér
Anyag:
Műanyagházas
Feszültség:
230
Fokozatok száma:
3
Max. áramfelvétel:
0,17 A
Súly:
1,69
Teljesítményfelvétel:
29 W
Névleges fordulatszám (ford/perc):
1 790
Léghőmérséklet-tartomány (°C):
max. +40
Gyártói cikkszám:
08166
Termékcsalád:
Helios ELS-V
Szellőzés folytonossága:
Folyamatos
Hangteljesítmény (LWA, dB):
51
Tömeg:
1,69 kg/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Páraérzékelős egycsöves ventilátor egység
A Helios ELS-VF 100/60/35 páraérzékelős ventilátor egység lakások egycsöves, közös gerinces elszívó rendszerébe készült. Három fokozata van: óránként 100, 60 és 35 köbméter, ami egy fürdőszoba és WC együttes vagy egy konyha elszívásához elég, a kis fokozaton folyamatos alapszellőzéssel. Elektronikus páraérzékelője zuhanyzáskor vagy párás levegőnél magától bekapcsolja, és a pára csökkenése után leállítja.
Az egység egy ELS házba kerül (süllyesztett ELS-GU vagy falon kívüli ELS-GAP, külön rendelhető), szerszám nélkül tolható be, és a dugaszon keresztül egyben csatlakozik is. A szűrője mosogatógépben mosható, és jelzi, mikor kell tisztítani. IPX5 védettségű, a gyártó szerint a fürdőszoba 1-es zónájába is beépíthető.
Melyik változat kell Önnek?
Sorokban a vezérlés, oszlopokban a légszállítás — a névre kattintva nyílik a termék
| 60 m³/h | 60/35 m³/h (két fokozat) | 100 m³/h | 100/60/35 m³/h (három fokozat) | |
|---|---|---|---|---|
| ELS-V — kapcsolóról | Helios ELS-V 60 | Helios ELS-V 60/35 | Helios ELS-V 100 | — |
| ELS-VN — késleltető relével | Helios ELS-VN 60 | Helios ELS-VN 60/35 | Helios ELS-VN 100 | — |
| ELS-VF — páraérzékelővel | Helios ELS-VF 60 | Helios ELS-VF 60/35 | Helios ELS-VF 100 | Ön ezt nézi: Helios ELS-VF 100/60/35 |
| ELS-VP — jelenlétérzékelővel | Helios ELS-VP 60 | — | Helios ELS-VP 100 | — |
Az ELS-V egységek két dologban térnek el egymástól. Az egyik a légszállítás: a 60 köbméteres egység egy fürdőszobához vagy WC-hez, a 100 köbméteres egy fürdőszoba és WC együttes vagy egy konyha elszívásához való. A két- és háromfokozatú változat ezen felül folyamatos alapszellőzésre is beköthető 35 köbméteren. A másik a vezérlés: az alap ELS-V kapcsolóról jár, a VN késleltető relével, a VF páraérzékelővel, a VP jelenlétérzékelővel magától kapcsol.
A család műszaki adatai
A Helios 2025-ös katalógusa és honlapja szerint — a kiemelt sor ezé a terméké
| Típus | Gyári szám | Légszállítás, m³/h | Teljesítmény, W | Áram, A | Fordulatszám, ford/perc | Hangteljesítmény LWA, dB(A) süllyesztett / falon kívüli ház | Hangnyomás, dB(A)* |
|---|---|---|---|---|---|---|---|
| Helios ELS-V 60 | 08131 | 60 | 18 | 0,13 | 1064 | 39 / 43 | 35 |
| Helios ELS-V 60/35 | 08133 | 60/35 | 18/9 | 0,13 | 1064 / 715 | 39/30 / 43/34 | 35/26 |
| Helios ELS-V 100 | 08132 | 100 | 29 | 0,17 | 1790 | 51 / 55 | 47 |
| Helios ELS-VN 60 | 08137 | 60 | 18 | 0,13 | 1064 | 39 / 43 | 35 |
| Helios ELS-VN 60/35 | 08139 | 60/35 | 18/9 | 0,13 | 1064 / 715 | 39/30 / 43/34 | 35/26 |
| Helios ELS-VN 100 | 08138 | 100 | 29 | 0,17 | 1790 | 51 / 55 | 47 |
| Helios ELS-VF 60 | 08161 | 60 | 18 | 0,13 | 1064 | 39 / 43 | 35 |
| Helios ELS-VF 60/35 | 08163 | 60/35 | 18/9 | 0,13 | 1064 / 715 | 39/30 / 43/34 | 35/26 |
| Helios ELS-VF 100 | — | 100 | — | — | — | — | — |
| Helios ELS-VF 100/60/35 | 08166 | 100/60/35 | 29/18/9 | 0,17 | 1790 / 1064 | 51/39/30 / 55/43/34 | 47/35/26 |
| Helios ELS-VP 60 | 08149 | 60 | 18 | 0,13 | 1064 | 39 / 43 | 35 |
| Helios ELS-VP 100 | 08150 | 100 | 29 | 0,17 | 1790 | 51 / 55 | 47 |
* Hangnyomás 10 m² egyenértékű elnyelési felületű helyiségben, süllyesztett ELS-GU házba építve, oldalra fújva — így adja meg a gyártó, ezért nem vethető össze a szabad térben, adott távolságból mért értékekkel. Több fokozatnál a számok sorban a nagy, közepes és kis fokozatra vonatkoznak. Az ELS-VF 100 a Helios mai katalógusában már nem szerepel, ezért ahhoz nincs gyári adatsor; a páraérzékelős 100-as egység ma a háromfokozatú ELS-VF 100/60/35.
Közös adatok — mind a 12 változatra
| Rendszer | Egycsöves (közös gerinccsöves) elszívás, DIN 18017-3 szerint |
|---|---|
| Beépítés | Csak ELS házba: ELS-GU (süllyesztett) vagy ELS-GAP (falon kívüli) — a ház külön rendelhető |
| A ház kifúvó csonkja | DN 80, légtömör visszacsapó szeleppel |
| Motor | AC energiatakarékos motor, golyóscsapágy 40 000 üzemórára, karbantartásmentes |
| Feszültség | 230 V, 50 Hz |
| Védettség / érintésvédelem | IPX5 (vízsugár ellen) / II. osztály, földelés nélkül |

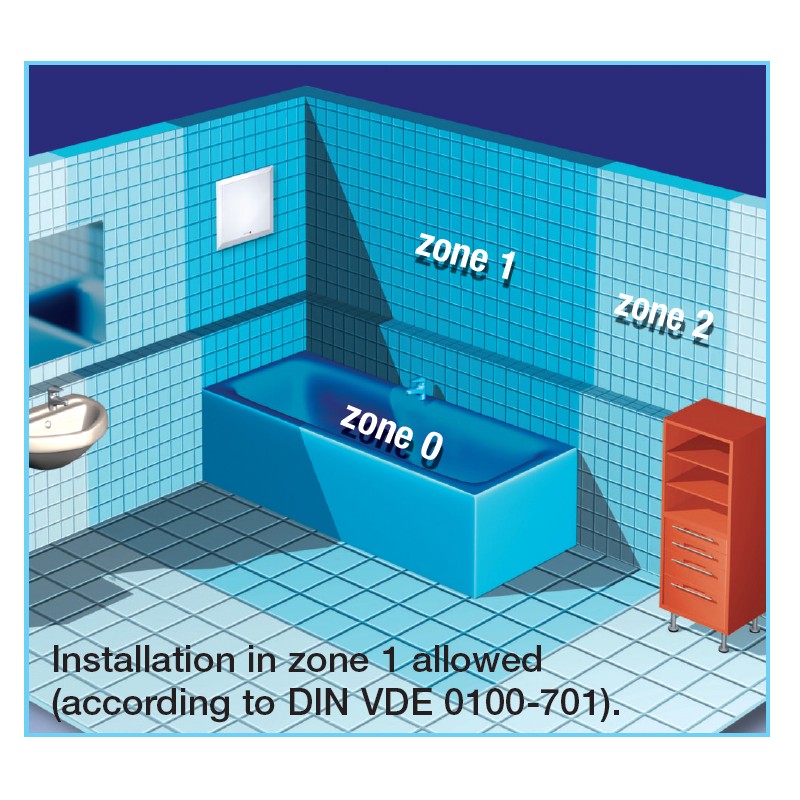

| Fürdőszobai zóna | A gyártó szerint az 1-es zónába is beépíthető |
| Szűrő | G2 állandó szűrő, mosogatógépben mosható, szűrőelpiszkolódás-jelzővel |
| Szállított levegő és környezet, legfeljebb | +40 °C |
| Belső előlap | 250 × 250 mm, 20 mm-re áll ki a falból, alpesi fehér |
| Tömeg | 1,69 kg |
| Engedély | DIBt Z-51.1-193 |
Hogyan működik?
Magától indul, ha párás a levegő
Az ELS-VF elektronikus páraérzékelője a páratartalom változását is figyeli. Ha a relatív páratartalom átlépi a 70 százalékot (gyári beállítás), vagy zuhanyzáskor gyorsan emelkedik, a ventilátor elindul, és akkor áll le, amikor a pára visszaesett — de legalább 15 percig jár. Ha a pára két óra alatt sem csökken (például nyári, párás levegőnél), magától leáll, hogy ne járjon fölöslegesen. Villanykapcsolóról is indítható, kb. 45 másodperces késleltetéssel és 15 perces utánfutással; az utánfutás 6, 10, 15 vagy 21 percre állítható.
A három fokozatú változat a kisebb fokozaton folyamatos alapszellőzésre is beköthető, a nagyobb fokozat akkor indul, amikor szükség van rá. Az automatika mindig a legnagyobb fokozatot kapcsolja.
- Szerszám nélkül cserélhető. Az egységet egyszerűen be kell tolni a házba; az elektromos csatlakozás a dugaszon keresztül egyszerre jön létre.
- Mosható szűrő jelzéssel. A G2-es állandó szűrő a lehajtható előlap mögött van, mosogatógépben mosható. A szűrőjelző piros, ha tisztítani kell. Szűrő nélkül a gyártó tiltja az üzemeltetést, mert elszennyeződne a csőhálózat.
- Golyóscsapágy, 40 000 üzemóra. Karbantartásmentes AC energiatakarékos motor.

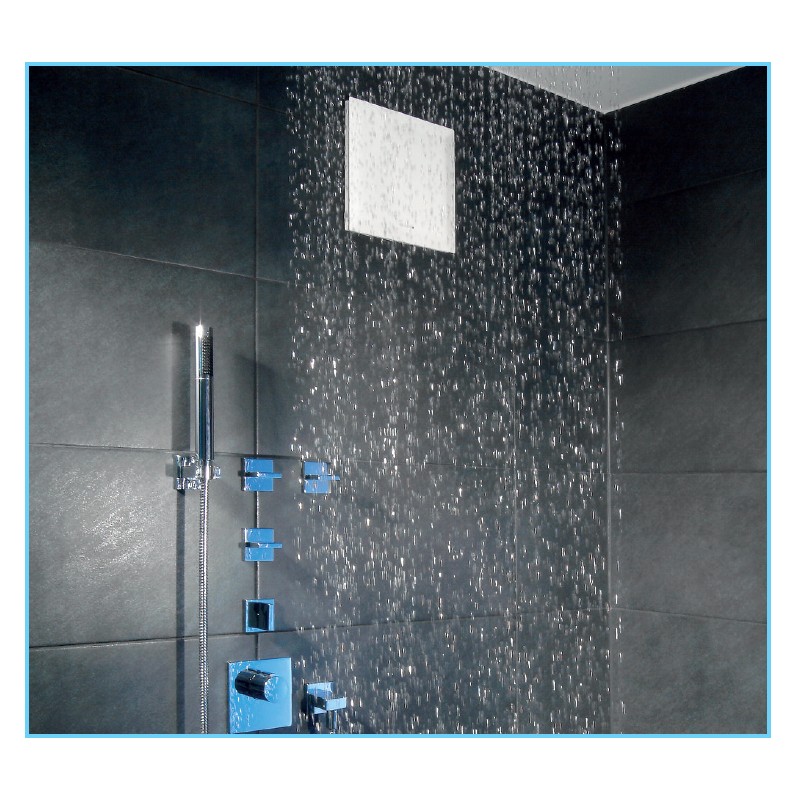

- IPX5, II. érintésvédelmi osztály. Vízsugár ellen védett, földelés nem kell hozzá, és a gyártó szerint a fürdőszoba 1-es zónájába is beépíthető.
- Lapos, alpesi fehér előlap. 250 × 250 milliméteres, 20 milliméterre áll ki a falból.
Jelleggörbe
A Helios gyári katalógusából
A görbén jól látszik az ELS-V tulajdonsága: a 35 és a 60 köbméteres fokozat a csővezeték ellenállásától nagyrészt függetlenül tartja a légszállítást — a gyártó a 60 köbméteres egységre 260 pascal nyomástartalékot ad meg. A 100 köbméteres fokozat a felső, ívelt görbén dolgozik.
Ház és méretek
A Helios gyári adatai szerint
A ventilátor egység mindig házba kerül

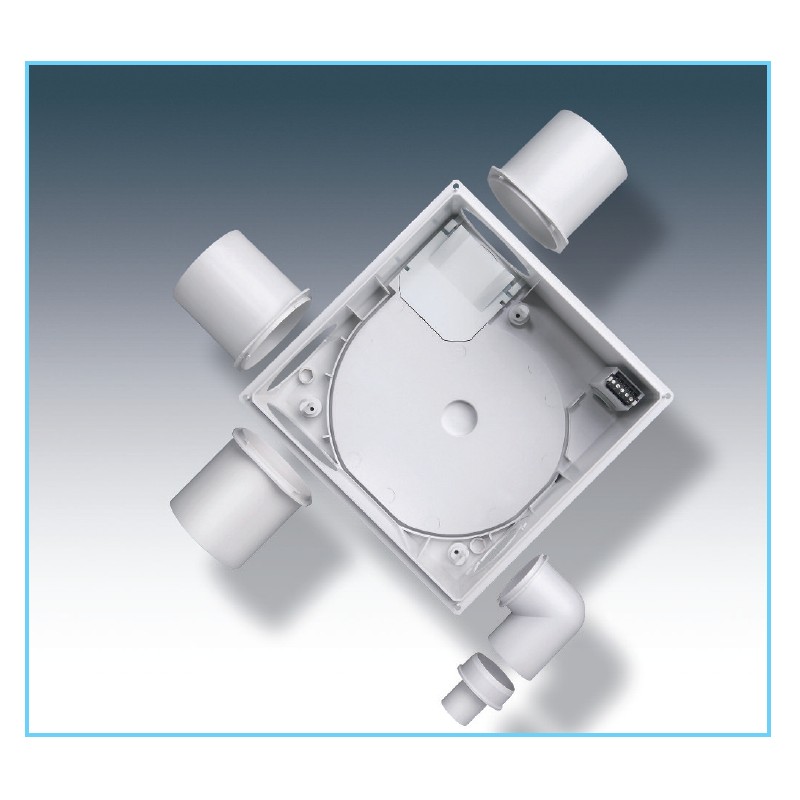

Az ELS-V egy ventilátor egység: a csőhöz nem közvetlenül, hanem egy ELS házon keresztül csatlakozik, és a ház külön rendelhető. A süllyesztett ELS-GU 230 × 230 × 89 milliméteres, falba, aknába, gipszkarton falba vagy mennyezetbe építhető; a DN 80-as kifúvó csonkja felfelé, balra, jobbra vagy hátra fordítható, és oldalt vagy alul egy második helyiség vagy a WC-csésze is rácsatlakoztatható. A falon kívüli ELS-GAP 250 × 250 × 130 milliméteres, hátra fúj. Mindkettőben légtömör visszacsapó szelep van.
A belső előlap 250 × 250 milliméteres, és 20 milliméterre áll ki a falból.
Gyári adatlap és szerelési útmutató
A Helios angol nyelvű katalógusoldala az összes ELS-V típus adatait, a jelleggörbét és a gyári beállításokat tartalmazza. A szerelési és kezelési útmutató (német, angol, francia) a villanyszerelőnek szól: abban vannak a bekötési rajzok, a beállítható utánfutási idők és a csőhálózat tervezésének szabályai.
Amire figyeljen a beépítésnél
- A beépítést és a bekötést szakember végezze; a villanyszerelési munkát csak villanyszerelő.
- Az egység csak ELS házba szerelve üzemeltethető. A házat a csőhálózattal együtt kell beépíteni, az egységet csak a többi szakipari munka és a takarítás után tolják be.
- Egycsöves (közös gerinces) rendszerben szintenként legfeljebb három ELS egység köthető egy gerincre; a hálózatot a DIN 18017-3 szerint kell méretezni.
- Minden szellőztetett helyiségbe kell egy 150 cm²-es, nem zárható légbevezető nyílás.
- A hálózat felé minden pólust bontó kapcsoló kell, legalább 3 milliméteres érintkezőtávolsággal.
- A fokozatok kézi váltásához DSEL 3 vagy DSEL 2 kapcsoló kell (külön rendelhető).
- Bekötés: NYM-O 5×1,5 mm², a gyári 886. számú bekötési rajz szerint (a szerelési útmutatóban).
- Tűzvédelmi előírásnál a gyártó a gerincbe épített ELS-D tűzvédelmi csappantyút, illetve tűzvédelmi házat (ELS-GUB) ír elő.
Ház és tartozékok ehhez az egységhez
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Igen. Az ELS-V ventilátor egység csak ELS házba szerelve üzemeltethető: süllyesztett beépítéshez az ELS-GU, falon kívülihez az ELS-GAP való, tűzvédelmi előírásnál az ELS-GUB. A házak a webáruházban külön kaphatók.
A gyártó a 60 köbméteres egységet egy fürdőszobához vagy egy WC-hez, a 100 köbméterest egy fürdőszoba és WC együttes elszívásához, illetve konyhához ajánlja. A két- és háromfokozatú változat ezen felül 35 köbméteren folyamatos alapszellőzést is tud.
Ha a relatív páratartalom átlépi a 70 százalékot (gyári beállítás), vagy zuhanyzáskor gyorsan emelkedik. Akkor áll le, amikor a pára visszaesett, de legalább 15 percig jár; ha két óra alatt sem csökken a pára, magától leáll.
A gyártó a hangot 10 m² egyenértékű elnyelési felületű helyiségre adja meg, süllyesztett házban: a 60 köbméteres fokozaton 35 dB(A), a 100 köbméteresen 47 dB(A), a 35 köbméteres alapszellőzésen 26 dB(A). A hangteljesítmény 39, 51, illetve 30 dB(A).
Az előlap lehajtható, a G2-es állandó szűrő kivehető és mosogatógépben mosható. A szűrőjelző piros, ha tisztítani kell. Szűrő nélkül a gyártó tiltja az üzemeltetést.
A gyártó szerint IPX5 védettsége és II. érintésvédelmi osztálya miatt a fürdőszoba 1-es zónájába is beépíthető, földelés nem kell hozzá.
Az ELS-V egységek ugyanabba az ELS házba illenek, és szerszám nélkül cserélhetők. A vezérlés azonban más bekötést kérhet (a vezetékek száma típusonként 2 és 5 között van), ezért cserénél a villanyszerelő nézze meg a bekötési rajzot.
