Maico ECA 100 ipro KVZC Kétfokozatú kishelyiség ventilátor elektromos belső csappantyúval és állítható indítási késleltetéssel és utánfutási idővel, DN 100 Termékszám: 0084.0206
94 410 Ft
Maico ECA 100 ipro KVZC Kétfokozatú kishelyiség ventilátor elektromos belső csappantyúval és állítható indítási késleltetéssel és utánfutási idővel, DN 100 Termékszám: 0084.0206
94 410 Ft
A Maico ECA 100 ipro KVZC kishelyiség-ventilátor felkapcsolás után 0–120 másodperc késleltetéssel indul, lekapcsolás után 0–25 percig tovább jár. Óránként 78 vagy 92 köbméter levegőt szállít 100-as csőátmérő mellett, 3 méterről 27, illetve 32 dB(A) hangnyomással, ami fürdőszoba, WC vagy kamra szellőztetésére elég, a gyártó szerint legfeljebb 30 négyzetméterig. Elektromos működtetésű belső csappantyúval készül.
IP X5 védettsége miatt a zuhanyzó melletti 1-es védelmi körbe is beépíthető, falra és mennyezetre egyaránt, és a korábbi ECA DN 100-as modellek helyére átalakítás nélkül szerelhető. A beépítésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Belső csappantyú
Belső csappantyú:
Csőátmérő
Csőátmérő:
Kényelmi funkció
Kényelmi funkció:
Max. Légszállítás
Max. Légszállítás :
Adatok
Légáramlás típusa:
Axiális
Elérhetőség:
Azonnal
Csőátmérő:
100
Kényelmi funkció:
Időrelés
Felszerelés módja:
Oldalfalra és plafonra is
Zajszint:
Halk
Max. Légszállítás :
92 m3/h
Gyártó:
Maico
Csapágytípus:
Golyóscsapágyas
Sebességfokozatok:
Többsebességes
Zsalu:
Elektromos
Csőbedugható:
Nem
Védelem:
IPX5
Szín:
Fehér
Anyag:
Műanyagházas
Feszültség:
230
Fokozatok száma:
2
EAN:
4012799842064
Max. áramfelvétel:
0,08 A
Súly:
0,73
Teljesítményfelvétel:
13 W
Névleges fordulatszám (ford/perc):
2 500
Léghőmérséklet-tartomány (°C):
max. +40
Gyártói cikkszám:
0084.0206
Termékcsalád:
Maico ECA 100 ipro
Hosszúság (mm):
130
Szélesség (mm):
159
Magasság (mm):
159
Hangnyomás 3 m-re (dB(A)):
32
Tömeg:
730 g/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Időzítős kishelyiség-ventilátor elektromos belső csappantyúval
A Maico ECA 100 ipro KVZC kishelyiség-ventilátor felkapcsolás után 0–120 másodperc késleltetéssel indul, lekapcsolás után 0–25 percig tovább jár.
A rejtett beszívás mögött elektromos működtetésű belső csappantyú (belső zsalu) van. A gyártó ErP-adatlapja szerint a belső és a külső tér közötti légtömörségi érték ennél a sorozatnál 7 köbméter óránként, a csappantyú nélküli, fix belső ráccsal szerelt változatoknál 41.
Kétfokozatú: óránként 78 köbméter levegőt szállít az 1., 92-t a 2. fokozaton 100-as csőátmérő mellett, szabad kifúvásnál. A gyári mérés szerint 3 méterről 27, illetve 32 dB(A) hallatszik belőle. Fürdőszoba, WC, tárolóhelyiség, éléstár vagy pince szellőztetésére tervezték, a gyártó szerint legfeljebb 30 négyzetméteres helyiségig.
Melyik változat kell Önnek?
A név a termékoldalra visz
| Fix belső ráccsal | Elektromos belső csappantyúval (K) | |
|---|---|---|
| Alapkivitel — kapcsolóról, 1. vagy 2. fokozat | Maico ECA 100 ipro | Maico ECA 100 ipro K |
| Időzítős — késleltetés + utánfutás | Maico ECA 100 ipro VZC | Ön ezt nézi: Maico ECA 100 ipro KVZC |
| Fényérzékelős — fényérzékelő | Maico ECA 100 ipro F | Maico ECA 100 ipro KF |
| Páraérzékelős — páraérzékelő | Maico ECA 100 ipro H | Maico ECA 100 ipro KH |
| Mozgásérzékelős — mozgásérzékelő | Maico ECA 100 ipro B | Maico ECA 100 ipro KB |
A tíz változat ventilátora, légszállítása és zaja azonos, két dologban különböznek: van-e bennük elektromos belső csappantyú, és mitől indulnak. A K betű a csappantyút jelöli, a többi betű a vezérlést: VZC időzítős, F fényérzékelős, H páraérzékelős, B mozgásérzékelős. A termékoldal választójában ugyanez a két kérdés szerepel, a „Belső csappantyú” és a „Kényelmi funkció” sorban.
Műszaki adatok
A Maico gyári adatlapjai szerint — mind a tíz változat, a kiemelt sor ezé a terméké
| Változat | Gyári cikkszám | Vezérlés | Belső csappantyú | Teljesítmény, 1./2. fokozat (W) | Max. áramfelvétel (A) | Tömeg (kg) | EAN |
|---|---|---|---|---|---|---|---|
| Maico ECA 100 ipro | 0084.0200 | Alapkivitel | nincs (fix rács) | 6 / 8 | 0,06 | 0,70 | 4012799842002 |
| Maico ECA 100 ipro VZC | 0084.0201 | Időzítős | nincs (fix rács) | 6 / 8 | 0,06 | 0,71 | 4012799842019 |
| Maico ECA 100 ipro F | 0084.0202 | Fényérzékelős | nincs (fix rács) | 6 / 8 | 0,06 | 0,72 | 4012799842026 |
| Maico ECA 100 ipro H | 0084.0203 | Páraérzékelős | nincs (fix rács) | 6 / 8 | 0,06 | 0,71 | 4012799842033 |
| Maico ECA 100 ipro B | 0084.0204 | Mozgásérzékelős | nincs (fix rács) | 6 / 8 | 0,06 | 0,71 | 4012799842040 |
| Maico ECA 100 ipro K | 0084.0205 | Alapkivitel | elektromos | 10 / 13 | 0,08 | 0,74 | 4012799842057 |
| Maico ECA 100 ipro KVZC | 0084.0206 | Időzítős | elektromos | 10 / 13 | 0,08 | 0,73 | 4012799842064 |
| Maico ECA 100 ipro KF | 0084.0207 | Fényérzékelős | elektromos | 10 / 13 | 0,08 | 0,74 | 4012799842071 |
| Maico ECA 100 ipro KH | 0084.0208 | Páraérzékelős | elektromos | 10 / 13 | 0,08 | 0,74 | 4012799842088 |
| Maico ECA 100 ipro KB | 0084.0209 | Mozgásérzékelős | elektromos | 10 / 13 | 0,08 | 0,74 | 4012799842095 |
| Légszállítás, 1. / 2. fokozat, szabad kifúvásnál | 78 / 92 m³/h |
|---|---|
| Fordulatszám, 1. / 2. fokozat | 2100 / 2500 ford/perc |
| Hangnyomás 3 m-en, szabad térben, 1. / 2. fokozat | 27 / 32 dB(A) |
| Hangteljesítmény (ErP-adatlap) | 45 dB(A) |
| Csatlakozó csőátmérő | DN 100 (a csonk külső átmérője 99 mm) |
| Méret (szélesség × magasság × mélység) | 159 × 159 × 130 mm |
| Feszültség / frekvencia | 230 V / 50 Hz, váltóáram |
| Védettség | IP X5, a DIN VDE 0100-701 szerinti 1-es védelmi körbe is |
| Érintésvédelmi osztály | II. |
| Szállított közeg hőmérséklete | legfeljebb 40 °C |
| Motor | golyóscsapágyas, karbantartásmentes, termikus túlterhelés-védelemmel; folyamatos üzemre alkalmas |
| Fordulatszám-szabályozás | csak az alapkivitelen és a K-n (Maico STX 1,5 / STX 2,5) |
| Beépítés | falra vagy mennyezetre, falon kívül, tetszőleges helyzetben; a kábel falon belül érkezik |
| Hálózati kábel | 3 × 1,5 vagy 5 × 1,5 mm² (az időzítős VZC és KVZC: 5 × 1,5 mm²) |
| Ház | ütésálló műanyag, közlekedési fehér (a RAL 9016-hoz hasonló) |
A felső táblázat a változatonként eltérő adatokat mutatja, az alsó a mind a tíz változatra azonosakat. A K sorozat teljesítményfelvétele nagyobb, a légszállítás és a zaj ugyanannyi. A gyártó ErP-adatlapja más mérési ponton 81, illetve a K sorozatnál 79 köbméter óránkénti legnagyobb légmennyiséget közöl; a 78 / 92 a jelleggörbe szabad kifúvásnál mért értéke.
Hogyan indul és áll?
A gyártó szerelési útmutatója szerint
A világításkapcsolóval együtt kap áramot. Felkapcsolás után a beállított késleltetéssel indul (0, 50, 90 vagy 120 másodperc), lekapcsolás után pedig a beállított ideig tovább jár (0, 8, 17 vagy 25 perc); gyárilag 50 másodperc és 8 perc. Mindkét időt a készüléken lévő nyomógombbal lehet beállítani, a beállított értéket LED-ek mutatják. A bekötéshez 5 × 1,5 mm²-es kábel kell. Négy üzemi program közül lehet választani, ezt a villanyszerelő jumperrel állítja be a készülékben: a gyári Komfort programban jelenlétkor az 1., utánfutáskor a 2. fokozaton jár, az Éjszakai programban fordítva, a Takarék programban végig az 1., a Power programban végig a 2. fokozaton.

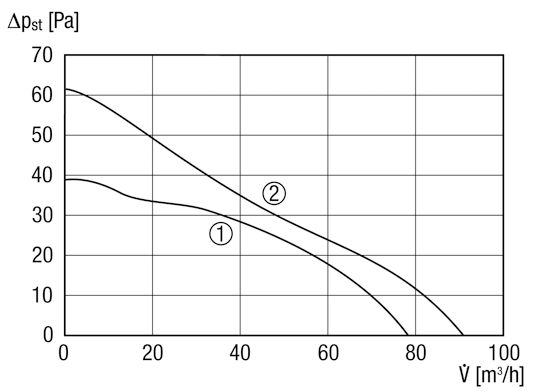

Jelleggörbe
A Maico gyári adatlapjáról
Az 1-es görbe az 1., a 2-es a 2. fokozat. A vízszintes tengely a légszállítás óránként, a függőleges a statikus nyomás pascalban. Minél hosszabb és kanyargósabb a csővezeték, annál nagyobb az ellenállása, és a ventilátor annál kevesebb levegőt szállít: szabad kifúvásnál 78, illetve 92 köbmétert, csövön keresztül ennél kevesebbet. A görbe mind a tíz változatra érvényes.
Gyári adatlap
A Maico ECA 100 ipro KVZC (0084.0206) magyar nyelvű gyári adatlapja a teljes műszaki adatsort, a jelleggörbét és a méretrajzot tartalmazza. A tervezési útmutató a fürdőszobai védelmi köröket, a csővezeték hosszát és a légutánpótlást foglalja össze. A villanyszerelőnek a szerelési útmutatót adja oda: abban vannak a bekötési rajzok, az üzemi programok és az idők beállítása (német, angol és francia nyelven).
Méretek
A gyári méretrajz szerint, milliméterben
A fedőlap 159 × 159 milliméteres, és 50 milliméterrel áll ki a falból. A csonk 80 milliméter hosszú és 99 milliméter átmérőjű, 100-as csőbe vagy falhüvelybe illeszkedik. A két rögzítőfurat vízszintesen és függőlegesen is 129 milliméterre van egymástól. A gyártó szerint a rögzítőfuratok és a falon belüli kábelbevezetés ugyanott van, mint a korábbi ECA DN 100-as modelleken, így a régi készülék helyére átalakítás nélkül szerelhető. Mind a tíz változat azonos méretű.
Miért ezt ajánljuk?
- Rejtett beszívás. A levegőt a sík fedőlap mögül szívja be, látható rács nélkül. A fedőlap szerszámmal egyszerűen levehető.
- Két fokozat. Óránként 78 vagy 92 köbméter, 3 méterről 27, illetve 32 dB(A) hangnyomással.
- IP X5, II. érintésvédelmi osztály. A gyártó szerint a DIN VDE 0100-701 szerinti 1-es védelmi körbe, a kádhoz és a zuhanyzóhoz közel is beépíthető.
- Golyóscsapágyas motor. Karbantartásmentes, termikus túlterhelés-védelemmel, folyamatos üzemre is alkalmas.
- Cserekészülékként is. A rögzítőfuratok és a kábelbevezetés ugyanott vannak, mint a korábbi ECA DN 100-as modelleken.
- Elektromos belső csappantyú a K sorozatban. Az ErP-adatlap szerinti légtömörségi érték 7 köbméter óránként, a fix belső ráccsal szerelt változatoknál 41.
Amire figyeljen a beépítésnél
A Maico tervezési és szerelési útmutatója szerint
- A beépítést és a bekötést szakember végezze, ezt a gyártó is előírja.
- A gyártó tervezési útmutatója szerint legfeljebb 30 négyzetméteres helyiséghez való, a csővezeték legfeljebb kb. 5 méter hosszú lehet 2 könyökkel, és egy csőre egy helyiség csatlakozhat. Központi, több lakást kiszolgáló elszívóaknás rendszerhez (DIN 18017-3) nem alkalmas.
- A falba legalább 105 milliméteres magfurat kell; a gyártó a Maico WH 100 falhüvelyt ajánlja, ahhoz 115 milliméteres furat kell. A falhüvely kifelé 1–2 fokkal lejtsen.
- A helyiségbe a levegőnek pótlódnia kell, például nem zárható ajtószellőző rácson keresztül. Ha a lakásban nyílt égésterű tűzhely vagy kandalló van, a gyártó a kéményseprő bevonását írja elő.
- Fűtetlen téren átmenő csövet hőszigetelni kell, függőleges csőnél kondenzvíz-elvezetés kell.
- Az IP X5 védettség csak akkor teljesül, ha az elektronikaburkolat körben, tömören a házba van nyomva.
- A dobozban a ventilátor, az elektronikaburkolat, egy habszalag és az útmutató van; rögzítőcsavart a gyártó nem mellékel.
Tartozékok ehhez a termékhez
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Maico magyarországi képviseleteként a Maico ventilátorait importőri áron kínáljuk. A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Ebben elektromos működtetésű belső csappantyú van, a Maico ECA 100 ipro VZC változatban fix belső rács. Az ErP-adatlap szerinti légtömörségi érték itt 7, ott 41 köbméter óránként. Ennek a teljesítményfelvétele 10 / 13 watt a 6 / 8 helyett; a légszállítás, a zaj és a vezérlés azonos.
A világításkapcsolóval együtt kap áramot. Felkapcsolás után a beállított késleltetéssel indul (0, 50, 90 vagy 120 másodperc), lekapcsolás után pedig a beállított ideig tovább jár (0, 8, 17 vagy 25 perc); gyárilag 50 másodperc és 8 perc. Mindkét időt a készüléken lévő nyomógombbal lehet beállítani, a beállított értéket LED-ek mutatják. A bekötéshez 5 × 1,5 mm²-es kábel kell. Négy üzemi program közül lehet választani, ezt a villanyszerelő jumperrel állítja be a készülékben: a gyári Komfort programban jelenlétkor az 1., utánfutáskor a 2. fokozaton jár, az Éjszakai programban fordítva, a Takarék programban végig az 1., a Power programban végig a 2. fokozaton.
Igen: a villanykapcsolóval vagy külön kapcsolóval kap áramot, és az időzítés ehhez igazodik.
100-as csőhöz. A gyártó tervezési útmutatója szerint legfeljebb 30 négyzetméteres helyiséghez, legfeljebb kb. 5 méter csővel és 2 könyökkel. Szabad kifúvásnál óránként 78, illetve 92 köbmétert szállít, csövön keresztül ennél kevesebbet.
A gyári mérés szerint szabad térben, 3 méter távolságból az 1. fokozaton 27, a 2. fokozaton 32 dB(A) a hangnyomása. Mind a tíz változatnál ugyanennyi.
A gyártó szerint igen: IP X5 védettségű, ezért a DIN VDE 0100-701 szerinti 1-es védelmi körbe is beépíthető, és II. érintésvédelmi osztályú. A bekötést szakember végezze.
A gyártó szerint a korábbi ECA DN 100-as modellekkel kompatibilis: a rögzítőfuratok és a falon belüli kábelbevezetés ugyanott van, így átalakítás nélkül a helyére szerelhető.
Igen, falra és mennyezetre is, tetszőleges helyzetben. A kábel a falon belül érkezik a készülékhez.
