Maico ER-A előlap
17 310 Ft
Maico ER-A előlap
17 310 Ft
A Maico ER-A előlap az ER EC ventilátorbetét alapkivitelű előlapja, a süllyesztett és a falon kívüli házhoz egyaránt. A betét vele alapterhelésen 30 m³/h-val, teljes terhelésen 60 m³/h-val jár, a teljes fokozat 60 másodperc késleltetéssel indul és 15 percig utánfut. G2 osztályú (ISO Coarse 30 %) szűrője szerszám nélkül cserélhető, a csere idejét Timestrip-csík jelzi.
Belső fürdőszobák, WC-k, tárolók és ablakos lakókonyhák elszívására ajánljuk, például többszintes lakóházban, idősotthonban vagy szállodában, közös fővezetékes rendszerben (DIN 18017-3). A ventilátorbetét és a ház nem része a csomagnak. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Adatok
Elérhetőség:
Azonnal
Kényelmi funkció:
Alap
Felszerelés módja:
Oldalfalra és plafonra is
Max. Légszállítás :
60 m3/h
Gyártó:
Maico
Sebességfokozatok:
Többsebességes
Védelem:
IPX5
Szín:
Fehér
Anyag:
Műanyag
Fokozatok száma:
2
EAN:
4012799843610
Súly:
0,47
Teljesítményfelvétel:
3 / 5 W
Felhasználási terület:
Maico ER EC ventilátorbetéthez, ER GH, ER GH-VWR, ER GH AP és ER GH APB házba
Mélység:
3,3 cm
Léghőmérséklet-tartomány (°C):
max. +40
Gyártói cikkszám:
0084.0361
Termékcsalád:
Maico ER EC
Szélesség (mm):
281
Magasság (mm):
281
Hangteljesítmény (LWA, dB):
20-39
Szűrőosztály:
G2
Szűrőosztály (ISO 16890):
ISO Coarse 30%
Pótszűrő:
Maico ZF EC+ (0093.0610)
Tömeg:
470 g/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Maico ER-A előlap
A Maico ER-A előlap az ER EC ventilátorbetét alapkivitelű előlapja, a süllyesztett és a falon kívüli házhoz egyaránt. A betét vele alapterhelésen 30 m³/h-val, teljes terhelésen 60 m³/h-val jár, a teljes fokozat 60 másodperc késleltetéssel indul és 15 percig utánfut. G2 osztályú (ISO Coarse 30 %) szűrője szerszám nélkül cserélhető, a csere idejét Timestrip-csík jelzi.
Belső fürdőszobák, WC-k, tárolók és ablakos lakókonyhák elszívására ajánljuk, például többszintes lakóházban, idősotthonban vagy szállodában, közös fővezetékes rendszerben (DIN 18017-3). Az előlap falra és mennyezetre szerelt házra egyaránt felkerül, és ± 5 fokkal elforgatható, így a ferdén bevakolt házat is kiegyenlíti. Védettsége IP X5, sugárvíz ellen védett.
Az ER EC rendszer három részből áll: a házból, a házba pattanó ER EC ventilátorbetétből és a betétre csavarozott előlapból. A ventilátorbetét és a ház nem része a csomagnak.
A rendszer házai és előlapjai webáruházunkban a ventilátor tartozékok közé tartoznak, a Ventilátor tartozékok oldalon mindet megtalálja.
Melyik változat kell Önnek?
Házak
Így különböznek egymástól az ER EC rendszer házai webáruházunkban.
| Típus | Beépítés | Tűzvédelem | Kifúvás | Csonk és szelep |
|---|---|---|---|---|
| ER GH | süllyesztve falba, előfalba, aknába vagy álmennyezetbe | nincs | felfelé, jobbra, balra vagy hátra | műanyag csonk, műanyag visszacsapó szelep |
| ER GH-VWR | süllyesztve, takarófalas regiszterhez, 40 mm-es hosszabbító kerettel | nincs | felfelé, jobbra, balra vagy hátra | műanyag csonk, műanyag visszacsapó szelep |
| ER GH AP | falon kívül, a fal vagy a mennyezet felületére | nincs | hátra, a falba | műanyag csonk, műanyag visszacsapó szelep |
| ER GH APB | falon kívül, a fal vagy a mennyezet felületére | K 90-18017 zárózsalu | hátra, a falba | fém csonk, fém zárózsalu olvadóbiztosítékkal |
Előlapok
Így különböznek egymástól az ER EC rendszer előlapjai webáruházunkban. A táblázatban kiemelve áll az a változat, amelyet most néz.
| Típus | Vezérlés | Légmennyiség | Késleltetés és utánfutás |
|---|---|---|---|
| Ön ezt nézi: ER-A | alapkivitel, a helyiség kapcsolójával | 30 / 60 m³/h | 60 s és 15 perc, rögzítve |
| ER-AB | mozgásérzékelő és időmodul | 20-100 m³/h, beállítható | 0-120 s és 0-30 perc, beállítható |
A süllyesztett házak a szerkezetépítéskor, a falon kívüliek a kész falra kerülnek fel. Mind a négy ház ugyanazt az ER EC ventilátorbetétet fogadja, és mindegyikre ugyanazok az előlapok valók. A szűrőcsere idejét az ER-A előlapon Timestrip-csík, az ER-AB előlapon LED jelzi.
Miért ezt ajánljuk?
Előlap a süllyesztett és a falon kívüli házhoz
Az előlap az ER GH, ER GH-VWR, ER GH AP és ER GH APB házba épített ER EC betétre kerül. Alsó része a központi csavarral a betéthez csavarozódik, felső része a szűrő fölé hajlik és bekattan.
Szűrő az előlap mögött, csere szerszám nélkül
Az előlap felső részét felhajtva a G2 osztályú szűrő kivehető és szerszám nélkül cserélhető. A szűrőt legkésőbb 6 havonta cserélni kell, a szennyezettségtől függően.
Timestrip-csík jelzi a szűrőcserét
A Timestrip-csíkot látható helyre, például a készülék mellé kell ragasztani, nem az előlap alá. Az aktiválógomb benyomása után a sáv 6 hónap alatt telik meg pirossal. Új csíkot a tartalék szűrő csomagjában talál.
Így működik az ER-A
Az ER-A alapkivitel: a betét alapterhelésen 30 m³/h-val jár, a helyiség villanykapcsolója vagy egy külön kapcsoló teljes terhelésre, 60 m³/h-ra váltja. A teljes fokozat 60 másodperc késleltetéssel indul, és kikapcsolás után 15 percig utánfut. Ezek az értékek rögzítettek, az ER-A-n nincs beállítási funkció.
Egy további kapcsolóval az alapterhelés ki- és bekapcsolható. Túlterhelésnél a ventilátor magától kikapcsol. Az időadatok tűrése legfeljebb ± 5 %.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Maico típus | ER-A (gyártói cikkszám 0084.0361) |
| Kivitel | alapkivitel |
| Légmennyiség | 30 / 60 m³/h (1. / 2. fokozat) |
| Indítási késleltetés | 60 s |
| Utánfutás | 15 perc |
| Teljesítményfelvétel (a betéttel) | 3 / 5 W |
| Hangnyomás ER GH házzal (DIN 18017-3, AL = 10 m²) | 15 / 35 dB(A) |
| Hangnyomás ER GH AP/APB házzal | 31 / 41 dB(A) |
| Hangteljesítmény LWA7 ER GH házzal | 20 / 39 dB(A) |
| Szűrő | ISO Coarse 30 % (G2), tartalék: Maico ZF EC+ |
| Szűrőcsere-jelzés | Timestrip-csík (6 hónap) |
| Védettség | IP X5 |
| Hálózati kábel | 3 × 1,5 vagy 5 × 1,5 mm² |
| Anyag, szín | műanyag, kalmárfehér (a RAL 9016-hoz hasonló) |
| Méret | 281 × 281 × 33 mm |
| Tömeg | 0,47 kg |
| Szállított levegő | legfeljebb +40 °C |
| Ház | Maico ER GH, ER GH-VWR, ER GH AP vagy ER GH APB (külön rendszerelem) |
| Engedély | Z-51.1-478 (DIBt) |
Gyártója a németországi Maico Elektroapparate-Fabrik GmbH. Az ER-A gyártói cikkszáma 0084.0361.

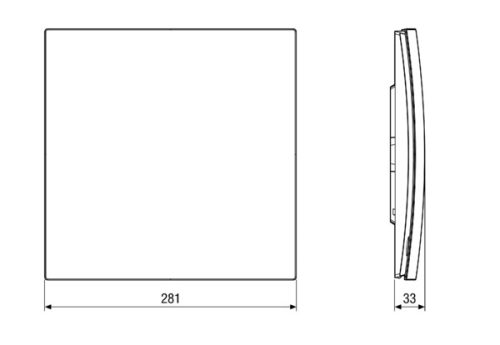

Méretek
- 281 × 281 mm: az előlap szélessége és magassága.
- 33 mm: az előlap vastagsága az ívelt felsőrésszel.
A rajz az ER-A és az ER-AB előlapra egyaránt érvényes, minden méret milliméterben értendő.
Jelleggörbe
A két ábra az ER EC betét légszállítását mutatja a statikus nyomáskülönbség függvényében: az első ER GH házban hátsó kifúvással és ER GH AP/APB házban, a második ER GH házban oldalsó kifúvással. Az I görbe az 1., a II görbe a 2. fokozat; az A jelű pontok az ER-A előlap gyári beállításai, a B jelűek az ER-AK, ER-AH és ER-AB előlapok további beállításai.

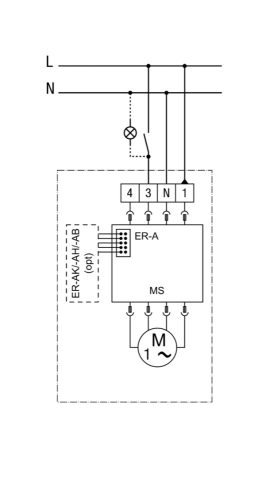

Beépítés és bekötés
A beépítést és a bekötést szakember végezze, az építésügyi engedély előírásai is vonatkoznak rá.
- A betét a befejező szakaszban kerül a házba: a vakolatvédő fedél levétele és a ház kitisztítása után a két csapra egyenletesen rátolva, amíg a reteszek hallhatóan bekattannak.
- Előtte ellenőrizni kell a kapcsolási rajz jelölését és a visszacsapó szelep könnyű járását.
- Az előlapot a központi csavarral a betéthez kell csavarozni, falon a Maico-felirat jobbra lent áll.
- Utána a szűrőt be kell tenni, az előlap felső részét lehajtani, amíg bekattan, és minden funkciót kipróbálni.
- A bekötést villanyszerelő végezze, az előlaptól függően 3 × 1,5 vagy 5 × 1,5 mm²-es kábellel.
Hova nem ajánlott?
- Kültérre nem szerelhető.
- Konyhai páraelszívó zsíros, olajos párájának elvezetésére nem való, és szilárd részecskéket sem szállíthat.
- Tartósan vízgőzzel telített levegő elszívására nem való.
- Robbanásveszélyes helyen, laboratóriumi elszívásra és vegyszerek, agresszív gázok elvezetésére nem használható.
- Az építkezés ideje alatt nem szabad járatni, mert a por elszennyezi a készüléket és a csöveket.
- Szűrő nélkül nem szabad üzemeltetni.
Karbantartás
- A készülék szinte karbantartásmentes: a szűrőt legkésőbb 6 havonta cserélni kell, a szennyezettségtől függően.
- Csere után a használt Timestrip-csíkot le kell venni, az újat felragasztani és az aktiválógombot benyomni.
- Az előlapot száraz ruhával, erősen szennyezett előlapot levéve, vízzel tisztítsa, maró tisztítószert ne használjon.
- A készüléket legalább kétévente meg kell tisztítani, hosszabb állás után a szűrőt cserélni kell.
- Ha a ventilátor keveset szállít vagy hangos, annak a szennyezett szűrő is lehet az oka: ilyenkor cserélje ki a szűrőt.
Gyári dokumentumok
A magyar nyelvű termékadatlapon az előlap műszaki adatait, zajadatait, a betét jelleggörbéit és a méretrajzot találja, a német nyelvű útmutatóban pedig a betét és az előlap felszerelését, a kezelést és a szűrőcserét, ábrákkal.
Tartozékok a rendszerhez
A négy ER EC házat is megtalálja webáruházunkban.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek. Hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
A Maico ER GH és ER GH-VWR süllyesztett, valamint az ER GH AP és ER GH APB falon kívüli házba való, az ER EC betétre kerül. A négy házat a fenti Házak táblázatban hasonlíthatja össze.
A készülék mellé ragasztott Timestrip-csík sávja 6 hónap alatt telik meg pirossal. A csere lépéseit a Karbantartás szakaszban sorolja fel az oldal.
Nem, az ER-A-val a betét rögzítetten 30 és 60 m³/h-val jár. A két fokozatot az Így működik szakasz írja le.
A kikapcsolás után 15 percig jár, ez az érték az ER-A-n nem állítható. Az indítási késleltetést is az Így működik szakasz mondja.
Igen, a teljes terhelést a helyiség világításkapcsolója vagy egy külön kapcsoló kapcsolja be, az alapterhelés egy további kapcsolóval ki- és bekapcsolható. A bekötés feltételeit a Beépítés és bekötés szakasz mondja.
