Maico ER GH APB falra szerelhető tűzvédelmi ház
60 190 Ft
Maico ER GH APB falra szerelhető tűzvédelmi ház
60 190 Ft
A Maico ER GH APB falra szerelhető tűzvédelmi ház az ER EC egyhelyiséges elszívó rendszerhez való, fém csonkkal és K 90-18017 tűzvédelmi zárózsaluval. A zárózsalu fém visszacsapó szelep olvadóbiztosítékkal, karbantartást nem igényel, és tűzálló aknás rendszerhez engedélyezett. Az ER EC ventilátorbetét kerül bele, az ER-A sorozatú előlapokkal együtt. ABS-műanyagból készül, színe kalmárfehér, a RAL 9016-hoz hasonló.
Belső fürdőszobák, WC-k, tárolók és ablakos lakókonyhák elszívására ajánljuk, például többszintes lakóházban, idősotthonban vagy szállodában, közös fővezetékes rendszerben (DIN 18017-3). A ventilátorbetét és az előlap nem része a csomagnak. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Adatok
Elérhetőség:
Azonnal
Csőátmérő:
80
Felszerelés módja:
Oldalfalra és plafonra is
Gyártó:
Maico
Zsalu:
Visszacsapószelep
Védelem:
IPX5
Szín:
Fehér
Anyag:
Műanyag
Feszültség:
230
EAN:
4012799843535
Súly:
0,87
Felhasználási terület:
Maico ER EC ventilátorbetéthez, ER-A és ER-AB előlappal
Mélység:
18,0 cm
Gyártói cikkszám:
0084.0353
Termékcsalád:
Maico ER EC
Szélesség (mm):
276
Magasság (mm):
276
Tömeg:
870 g/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Maico ER GH APB falra szerelhető tűzvédelmi ház
A Maico ER GH APB falra szerelhető tűzvédelmi ház az ER EC egyhelyiséges elszívó rendszerhez való, fém csonkkal és K 90-18017 tűzvédelmi zárózsaluval. A zárózsalu fém visszacsapó szelep olvadóbiztosítékkal, karbantartást nem igényel, és tűzálló aknás rendszerhez engedélyezett. Az ER EC ventilátorbetét kerül bele, az ER-A sorozatú előlapokkal együtt. ABS-műanyagból készül, színe kalmárfehér, a RAL 9016-hoz hasonló.
Belső fürdőszobák, WC-k, tárolók és ablakos lakókonyhák elszívására ajánljuk, például többszintes lakóházban, idősotthonban vagy szállodában, közös fővezetékes rendszerben (DIN 18017-3). A tűzvédelem nélküli párja az ER GH AP ház, műanyag csonkkal és műanyag visszacsapó szeleppel.
Az ER EC rendszer három részből áll: a házból, a házba pattanó ER EC ventilátorbetétből és a betétre csavarozott előlapból. A ventilátorbetét és az előlap nem része a csomagnak.
A rendszer házai és előlapjai webáruházunkban a ventilátor tartozékok közé tartoznak, a Ventilátor tartozékok oldalon mindet megtalálja.
Melyik változat kell Önnek?
Házak
Így különböznek egymástól az ER EC rendszer házai webáruházunkban. A táblázatban kiemelve áll az a változat, amelyet most néz.
| Típus | Beépítés | Tűzvédelem | Kifúvás | Csonk és szelep |
|---|---|---|---|---|
| ER GH | süllyesztve falba, előfalba, aknába vagy álmennyezetbe | nincs | felfelé, jobbra, balra vagy hátra | műanyag csonk, műanyag visszacsapó szelep |
| ER GH-VWR | süllyesztve, takarófalas regiszterhez, 40 mm-es hosszabbító kerettel | nincs | felfelé, jobbra, balra vagy hátra | műanyag csonk, műanyag visszacsapó szelep |
| ER GH AP | falon kívül, a fal vagy a mennyezet felületére | nincs | hátra, a falba | műanyag csonk, műanyag visszacsapó szelep |
| Ön ezt nézi: ER GH APB | falon kívül, a fal vagy a mennyezet felületére | K 90-18017 zárózsalu | hátra, a falba | fém csonk, fém zárózsalu olvadóbiztosítékkal |
Előlapok
Így különböznek egymástól az ER EC rendszer előlapjai webáruházunkban.
| Típus | Vezérlés | Légmennyiség | Késleltetés és utánfutás |
|---|---|---|---|
| ER-A | alapkivitel, a helyiség kapcsolójával | 30 / 60 m³/h | 60 s és 15 perc, rögzítve |
| ER-AB | mozgásérzékelő és időmodul | 20-100 m³/h, beállítható | 0-120 s és 0-30 perc, beállítható |
A süllyesztett házak a szerkezetépítéskor, a falon kívüliek a kész falra kerülnek fel. Mind a négy ház ugyanazt az ER EC ventilátorbetétet fogadja, és mindegyikre ugyanazok az előlapok valók. A szűrőcsere idejét az ER-A előlapon Timestrip-csík, az ER-AB előlapon LED jelzi.
Miért ezt ajánljuk?
Egy ház, egy betét, egy előlap
A falon kívüli házba három csavarral kerül az ER EC ventilátorbetét, a betétre egy központi csavarral az előlap a szűrővel. A szerkezetépítéskor csak a kábelt és a bekötőcsövet kell kiépíteni, a ház a kész falra kerül.
A helyiség sarkába is szerelhető
Falra a helyiség bal vagy jobb felső sarkába is szerelheti. A szükséges távolságot az oldalfaltól és a mennyezettől a gyári ábra mutatja. A házat 90 fokkal elforgatva a csonk felfelé vagy jobbra is állhat.
Tűzvédelmi zárózsalu K 90-18017
A fém kifúvócsonkban fém visszacsapó szelep van olvadóbiztosítékkal, ez a K 90-18017 tűzvédelmi elzáró szerkezet. A szelep fülét csavarral és fémtiplivel a falhoz vagy a mennyezethez kell rögzíteni, a csonkot három acél popszegeccsel a bekötőcsőhöz. Olvadóbiztosíték nélkül a zsalu tartósan zárva marad.
Kifúvóadapter a csomagban
A betét egyenes kifúvóadapterét a mellékelt könyökös adapterre kell cserélni, így a betét hátrafelé, a ház csonkjába fúj. Az adapter három reteszkampóval pattan a betétre.
Így működik a rendszer
Az alábbi adatok a házba kerülő ER EC ventilátorbetéttel és előlappal együtt értendők.
- A betét alapterhelésen 30 m³/h-val jár, a világításkapcsolóval vagy külön kapcsolóval teljes terhelésre, 60 m³/h-ra vált.
- A vezérlés az előlapban van: az ER-A alapkivitel, az ER-AB mozgásérzékelős, az ER-AK és az ER-AH pedig időmodulos, illetve páraérzékelős kivitel.
- A teljes terhelés gyárilag 60 másodperc késleltetéssel indul, és 15 percig utánfut.
- A fordulatszám nem szabályozható.
- A ház, a betét és az előlap együtt IP X5 védettségű, sugárvíz ellen védett, ezért a fürdőszoba 1. zónájában is használható.
- Egy szinten, lakáson vagy tűzszakaszon belül legfeljebb 3 ventilátor vagy 3 csatlakozás köthető a közös fővezetékre.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Maico típus | ER GH APB (gyártói cikkszám 0084.0353) |
| Kivitel | falon kívüli ház, fém csonk, K 90-18017 tűzvédelmi fém zárózsalu olvadóbiztosítékkal |
| Beszerelés | falon kívül, falra vagy mennyezetre |
| Kifúvási irány | hátra, a falba |
| Csatlakozási átmérő | 75 mm / 80 mm (DN 75/80) |
| Tűzvédelem | igen, K 90-18017 zárózsalu |
| Ház anyaga, szín | ABS-műanyag, kalmárfehér (a RAL 9016-hoz hasonló) |
| Feszültség | 230 V, 50 Hz |
| Hálózati kábel | 3 × 1,5 vagy 5 × 1,5 mm² |
| Védettség | IP X5 (sugárvíz ellen) |
| Méret | 276 × 276 × 180 mm (a csonkkal) |
| Tömeg | 0,87 kg |
| Ventilátorbetét | Maico ER EC (külön rendszerelem) |
| Előlap | Maico ER-A, ER-AB, ER-AK vagy ER-AH (külön rendszerelem) |
Gyártója a németországi Maico Elektroapparate-Fabrik GmbH. Az ER GH APB gyártói cikkszáma 0084.0353.
Méretek

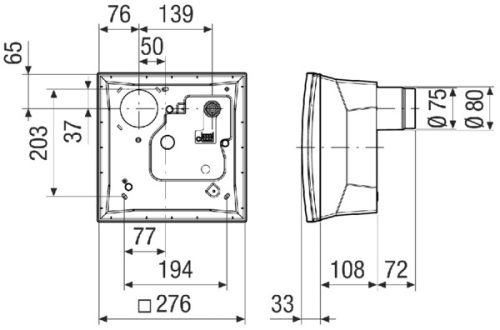

- 276 × 276 mm: a ház külső mérete elölnézetben.
- 108 mm: a ház mélysége, mögötte a 72 mm-es kifúvócsonk, elöl a 33 mm vastag előlap.
- Ø 75 és Ø 80 mm: a lépcsős kifúvócsonk két átmérője.
- 194 mm: a két alsó rögzítőfurat távolsága, 203 mm: a felső és az alsó furatok távolsága a hátlapon.
- 76 és 65 mm: a kifúvónyílás közepe a bal és a felső széltől, a kábelbevezetés ettől 139 mm-re van.
A rajz az ER GH AP és az ER GH APB házra egyaránt érvényes, minden méret milliméterben értendő.
Beépítés és bekötés
A közös fővezetékes rendszerre a DIN 18017-3 és az építésügyi engedély előírásai is vonatkoznak.
- A bekötőcső az aknán belül Aluflex AFR 80, az aknán kívül spirálkorcolt acélcső, legfeljebb 2 m hosszan.
- A csőívek legfeljebb 90 fokosak és emelkedők; falra szerelve legfeljebb egy, mennyezetre szerelve legfeljebb két ív lehet.
- Az aknafal legalább 35 mm vastag lemezanyag, F90 tűzállóságú.
- Tűzvédelmi rendszernél a födémben vasbeton kiöntés kell a fővezeték körül, a bekötőcső és a falazat közti rést pedig beton, cementhabarcs vagy tűzvédelmi glett zárja le.
- Az akna köré F90 anyagú karimás kötés kell, ez a tűz esetén nyúló aknafal hosszváltozását veszi fel.
- A bekötőcsőbe fojtás nem kerülhet, a falazatban vagy betonban 130 mm-es áttörés kell a DN 80-as csőnek.
- A házat a kész, sík falra vagy mennyezetre tiplikkel kell felcsavarozni, az egyenetlenségeket előbb ki kell egyenlíteni, különben a betét nem illeszkedik, és a védettség nem teljesül.
- A csövet légtömören, például hidegzsugor szalaggal kell a csonkra kötni.
- A helyiségbe friss levegőnek kell jutnia: ehhez legalább 150 cm²-es, el nem zárható szabad nyílás kell, például ajtórács.
- A bekötést villanyszerelő végezze, fixen telepített NYM-O vagy NYM-J vezetékre, az előlaptól függően 3 × 1,5 vagy 5 × 1,5 mm²-es kábellel.
- A hálózatról legalább 3 mm-es érintkezőnyílású, minden pólust bontó leválasztó kell.
- A kábel a ház hátulján a lépcsős tömszelencén át lép be, és a házban legfeljebb 7 cm maradhat belőle.

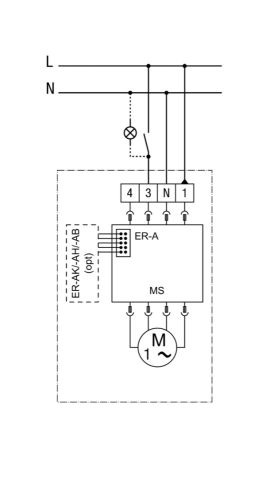

- A 4-es kapocsra más fogyasztó nem köthető, a kapcsolási rajzon a házban a betét típusát és a bekötési változatot be kell jelölni.
- Ha a lakásban gáz vagy folyékony tüzelésű, a helyiség levegőjét használó tüzelőberendezés van, a ventilátor csak a kéményseprővel egyeztetve szerelhető fel.
Hova nem ajánlott?
- A zárózsalu kioldását az olvadóbiztosíték eltávolításával próbálni tilos.
- Kültérre nem szerelhető.
- Konyhai páraelszívó zsíros, olajos párájának elvezetésére nem való, és szilárd részecskéket sem szállíthat.
- Tartósan vízgőzzel telített levegő elszívására nem való.
- Robbanásveszélyes helyen, laboratóriumi elszívásra és vegyszerek, agresszív gázok elvezetésére nem használható.
- Az építkezés ideje alatt nem szabad járatni, mert a por elszennyezi a készüléket és a csöveket.
- Szűrő nélkül nem szabad üzemeltetni.
Karbantartás
- A készüléket legalább kétévente meg kell tisztítani.
- Az időszakos ellenőrzéskor a tűzvédelmi zárózsalut a betét kiszerelése után meg kell nézni: könnyen jár-e, magától zár-e, nem szennyeződött-e.
- Erős szennyeződésnél a szelep és a zárószerkezet mechanikáját tisztítani kell.
- A szűrő az előlapban van, cseréjét az előlap jelzi.
Gyári dokumentumok
A magyar nyelvű termékadatlapon a ház műszaki adatait és méretrajzát találja, a német nyelvű szerelési útmutatóban pedig a beépítés, a bekötés és a szelep kezelésének lépéseit, ábrákkal.
Tartozékok a rendszerhez
Az ER-A és az ER-AB előlapot, a 80 mm-es bekötőcsövet, a bilincset és az aluszalagot is megtalálja webáruházunkban.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek. Hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Igen, a házba a Maico ER EC ventilátorbetét való, és az előlap is külön rendszerelem. A rendszer felépítését a fenti képes sorok közül az első mutatja.
Az ER-A alapkivitelű vagy az ER-AB mozgásérzékelős előlap, a Maico ER-AK, ER-AH és NFC előlapjai pedig ugyanerre a betétre valók. A két előlapot a fenti Előlapok táblázatban hasonlíthatja össze.
Igen, a fém zárózsalu olvadóbiztosítéka tűz esetén kiold, és a zsalu lezárja a csonkot. A zsalu részeit a fenti képes sorok közül a harmadik mutatja.
Hátrafelé, a falba: a csonk a ház mögött a bekötőcsőhöz csatlakozik, a házat 90 fokkal elforgatva a csonk felfelé vagy jobbra is állhat. A sarokba szerelés méreteit a fenti képes sorok közül a második mutatja.
A Maico ER-AP kész falon kívüli ventilátor saját betéttel és burkolattal, az ER GH APB viszont csak ház, amelybe az ER EC betét és az ER-A sorozatú előlap kerül. A ház részeit a fenti képes sorok közül az első mutatja.
Segíthetünk kiválasztani a megfelelő terméket?
Hívjon minket vagy kérjen visszahívást – szívesen és ingyenesen segítünk!
Az alábbi terméket ajánljuk még kiegészítőként
