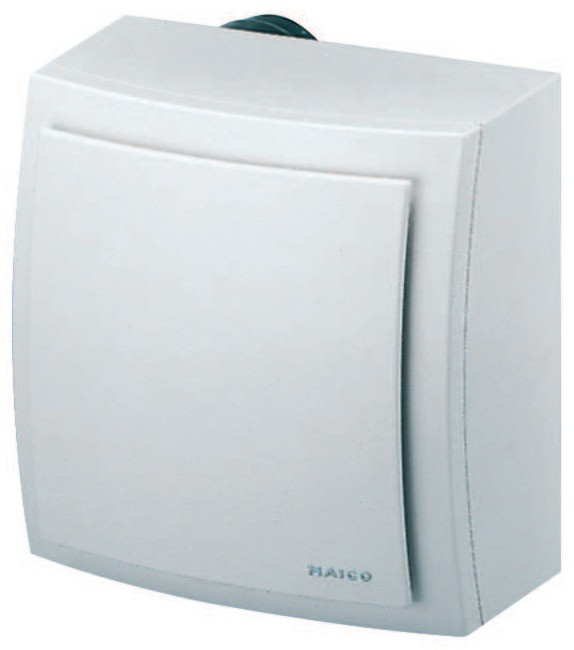

Maico ER-AP 100 VZ Falon kívüli ventilátor

Melyik változat kell Önnek?

Tíz típus két teljesítményben és öt vezérléssel; kiemelve az a változat, amelyet most néz.

Mindegyik Maico ventilátor falra szerelhető, dobozos kivitelben érhető el, a légmennyiségük és a vezérlésük különbözik. Öt vezérlés közül választhat: alapkivitel, késleltető kapcsoló (VZ), fényszabályozás (F), alapterhelési kapcsolás (G), valamint páratartalom-szabályozás alapterhelési kapcsolással (H). Az ER-AP 100 alapkivitel szabályozható fordulatszámú.

A 60-as típus 61 m³/h-t, a 100-as 100 m³/h-t szállít, a 60-as viszont halkabb. A G és a H kivitel két fokozatú: folyamatos alapszellőzést ad 35 m³/h-val, és szükség esetén teljes fokozatra vált.

* A hangnyomást a DIN 18017-3 szerint, 10 m² egyenértékű elnyelési felületű helyiségre adjuk meg. A perjel a két fokozat értékét választja el.

Miért ezt válassza?

Falra és mennyezetre, saját házzal

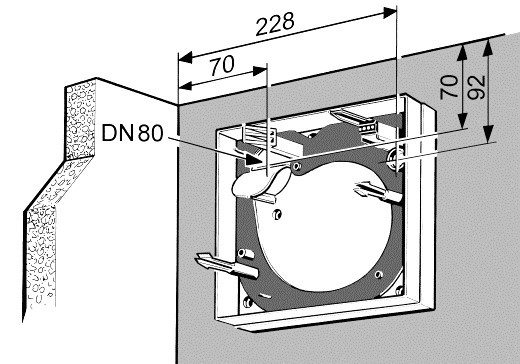

A falon kívüli, más néven ráépített ház a csomag része, és a fal vagy a mennyezet felületére kerül. Falra a helyiség bal vagy jobb felső sarkába is felszerelheti, a kifúvócsonk ilyenkor a sarok felé esik. A falból kilépő csőnek ott kell lennie, ahol a csonk közepe: 70 mm-re az oldalfaltól és a mennyezettől. Mennyezetre is felszerelheti.

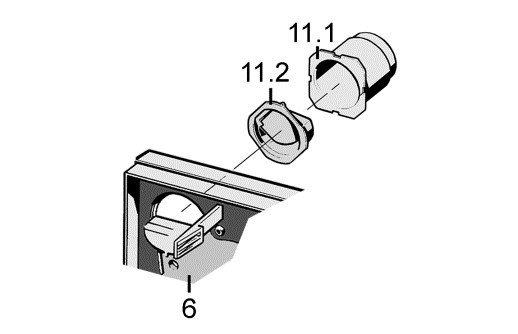

Beépített visszacsapó szelep

A műanyag kifúvócsonkban műanyag visszacsapó szelep ül, amely nem igényel karbantartást. Ha a ventilátor áll, a szelep magától lezár, így a csatornából nem jutnak szagok a helyiségbe. Ehhez a szelepet a beépítésnek megfelelő állásban kell a csonkba tenni.

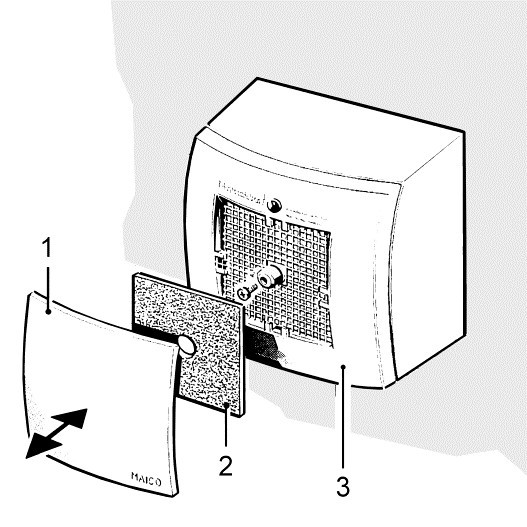

Szűrőcsere szerszám nélkül

A G2 osztályú szűrő a felső ház beszívó rácsán fekszik. Cseréjéhez le kell venni a burkolatot, majd a régi szűrő helyére be kell tenni az újat. A csere idejét Timestrip-csík jelzi: a sávja hat hónap alatt telik meg pirossal.

Tartalék szűrőként a Maico ZF 60/100 tartalék légszűrő való.

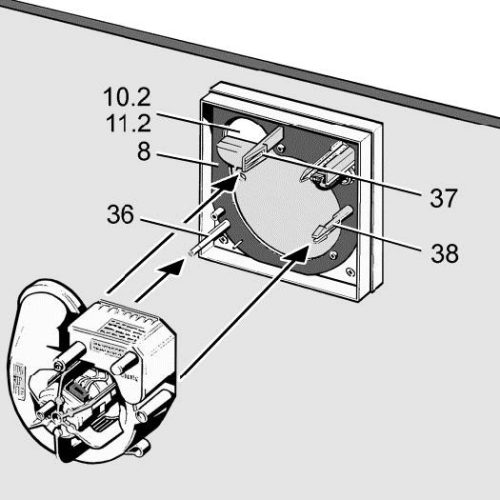

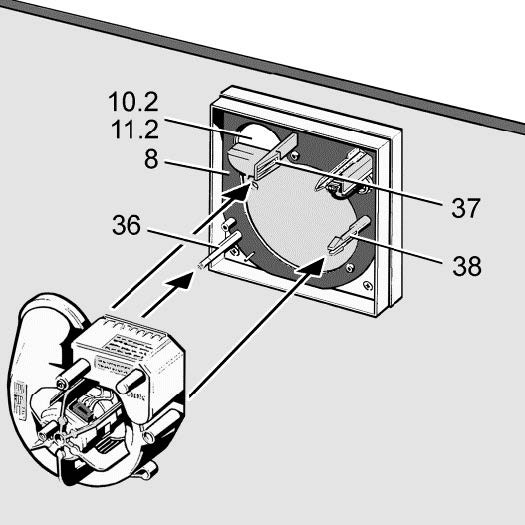

Gyors szerelés, dugaszolós bekötés

A ventilátorbetét elektromos dugaszolós csatlakozással kerül az alsó házba, és pattintózárral rögzül. A betétet a két csapra kell tolni, amíg a reteszek hallhatóan bekattannak.

Így működik az ER-AP 100 VZ

Az időadatok tűrése + 20 %.

A villanykapcsoló felkapcsolása után kb. 50 másodperccel indul, lekapcsolás után pedig még kb. 6 percig jár. Egy második kapcsolóval a világítástól függetlenül is kikapcsolhatja.

A kapcsolót a helyszínen kell biztosítani, a csomagnak nem része. A motor energiatakarékos, és hővédelme van: túlmelegedéskor kikapcsol, majd lehűlés után magától újraindul. A lehűlés akár 10 percig is tarthat.

Műszaki adatok

Gyártója a németországi Maico Elektroapparate-Fabrik GmbH.

Az ER-AP 100 VZ Maico termékszáma 0084.0171.

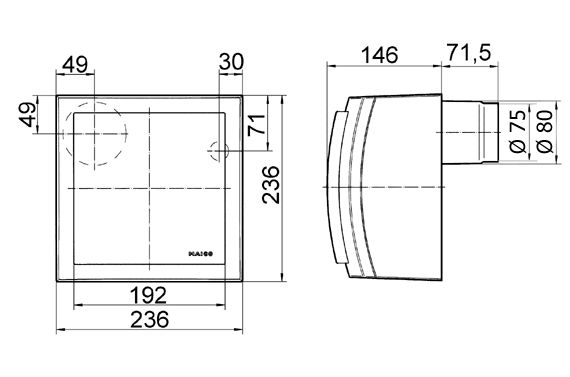

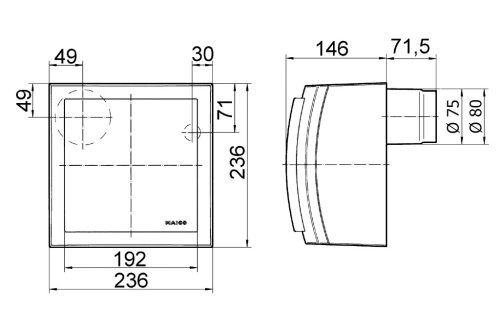

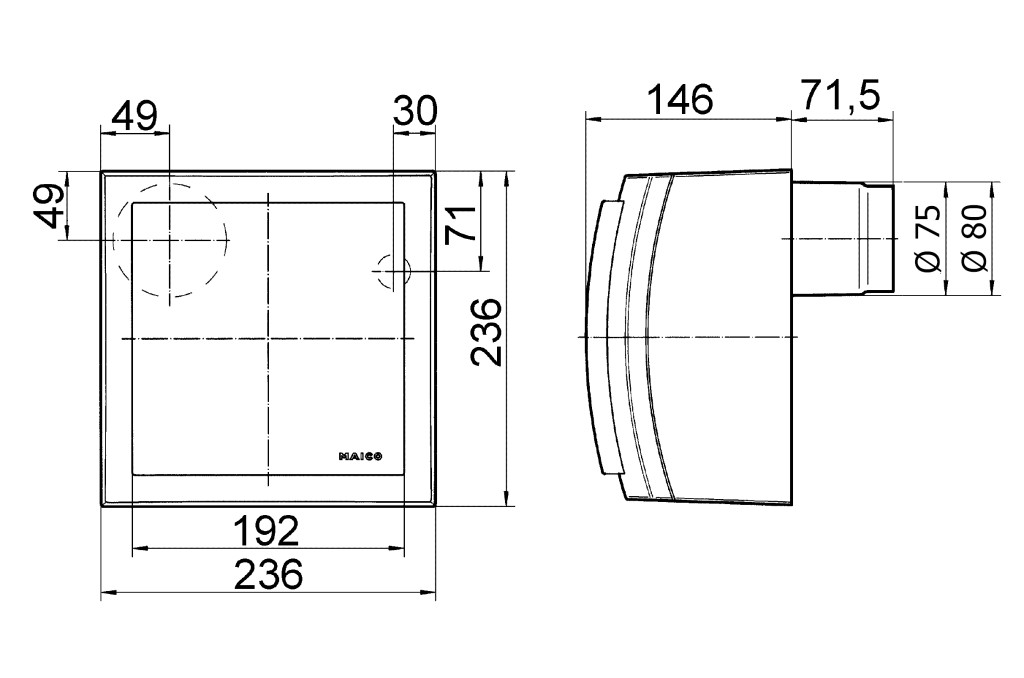

Méretek

Méretek milliméterben.

• 236 × 236 mm: a burkolat szélessége és magassága.
• 146 mm: ennyire áll ki a ház a falból.
• 71,5 mm: a kifúvócsonk hossza a ház mögött, Ø 75 és Ø 80 mm-es lépcsővel.
• 49 × 49 mm: a kifúvócsonk közepe a burkolat bal és felső szélétől.

A rajz mind a tíz típusra érvényes. A csonkkal együtt a mélysége 217,5 mm.

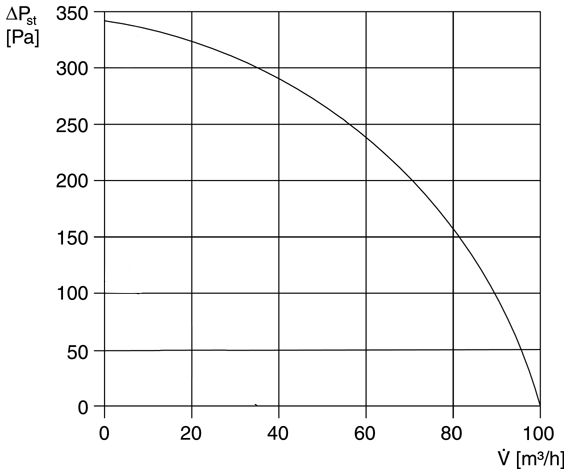

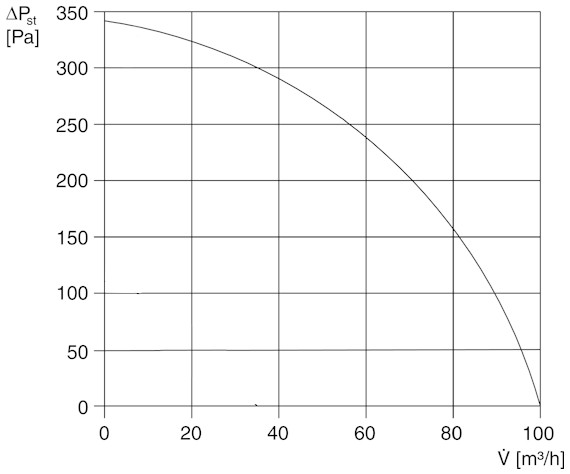

Jelleggörbe

A görbe a ventilátor légszállítását mutatja a statikus nyomáskülönbség függvényében. Az ER-AP 100 szabadon fújva 100 m³/h-t szállít, ezt a csőhálózat ellenállása csökkenti.

Beépítés és bekötés

A közös fővezetékes rendszerre a DIN 18017-3 és az engedély előírásai is vonatkoznak.

• Az alsó házat három csavarral kell a falra vagy a mennyezetre rögzíteni, a csavarokat és a tipliket a helyszínen kell biztosítani.
• A bekötőcsövet ütközésig kell a kifúvócsonkra tolni, és légtömören tömíteni, például hidegzsugor szalaggal.
• Tűzvédelmi követelmény nélkül falra szerelve DN 80-as Aluflex cső köthető rá, legfeljebb 2 m hosszan és két 90°-os ívvel.
• Mennyezetre szerelve spirálkorcolt acélcső vagy Aluflex cső is köthető rá, legfeljebb 2 m hosszan és három 90°-os ívvel.
• A csőbe fojtás nem kerülhet.
• A helyiségbe friss levegőnek kell jutnia: ehhez legalább 150 cm²-es, el nem zárható szabad nyílás kell, például ajtórács.
• A falnak vagy a mennyezetnek legalább 300 kg/m² teherbírásúnak kell lennie, az egyenetlenségeket pedig a szerelés előtt ki kell egyenlíteni.

• A bekötést villanyszerelő végezze, fixen telepített NYM-O vagy NYM-J vezetékre, a kiviteltől függően 3 × 1,5 vagy 5 × 1,5 mm²-es kábellel.
• A hálózatról legalább 3 mm-es érintkezőnyílású, minden pólust bontó leválasztó kell.
• A ventilátort és a vele párhuzamosan kötött világítást kétpólusú kapcsolóra kell kötni, mert így a LED- és energiatakarékos lámpák nem villognak.
• Ha a lakásban gáz vagy folyékony tüzelésű, a helyiség levegőjét használó tüzelőberendezés van, a ventilátor csak a kéményseprővel egyeztetve szerelhető fel.

A szerelést légtechnikai szakemberre és villanyszerelőre bízza.

Hova nem ajánlott?

• Olyan épületben, amelynek elszívó rendszerére tűzvédelmi követelmény vonatkozik, az ER-AP nem használható. Oda a Maico tűzvédelmi kivitelét, az ER-APB falon kívüli ventilátort ajánljuk.
• Kültérre nem szerelhető.
• Konyhai páraelszívó zsíros, olajos párájának elvezetésére nem való, és szilárd részecskéket sem szállíthat.
• Tartósan vízgőzzel telített levegő elszívására nem való.
• Robbanásveszélyes helyen és laboratóriumi elszívásra nem használható.
• Az építkezés ideje alatt nem szabad járatni, mert a por elszennyezi a készüléket és a csöveket.
• Szűrő nélkül nem szabad üzemeltetni.

Karbantartás

• A készülék szinte karbantartásmentes: a szűrőt a szennyezettségtől függően 3-6 havonta kell cserélni.
• Csere után vegye le a régi Timestrip-csíkot, és ragassza fel az újat, amelyet a tartalék szűrő csomagjában talál.
• Az új csíkot jól látható helyre, például a készülék mellé ragassza, ne a burkolat alá, majd nyomja be az aktiválógombot.
• A burkolatot száraz ruhával, erős szennyeződésnél vízzel tisztítsa, maró tisztítószert ne használjon.
• A készüléket legalább kétévente meg kell tisztítani.
• Az időszakos ellenőrzéskor a visszacsapó szelepet is meg kell nézni, hogy könnyen mozog-e és magától zár-e. Ha szennyezett, kiszerelhető és tisztítható.
• Ha a ventilátor keveset szállít vagy hangos, annak a szennyezett szűrő is lehet az oka: ilyenkor cserélje ki a szűrőt.

Tartozékok a szereléshez

A Maico ZF 60/100 tartalék szűrő, DN 80-as bekötőcső, bilincs és aluszalag a webáruházból.
