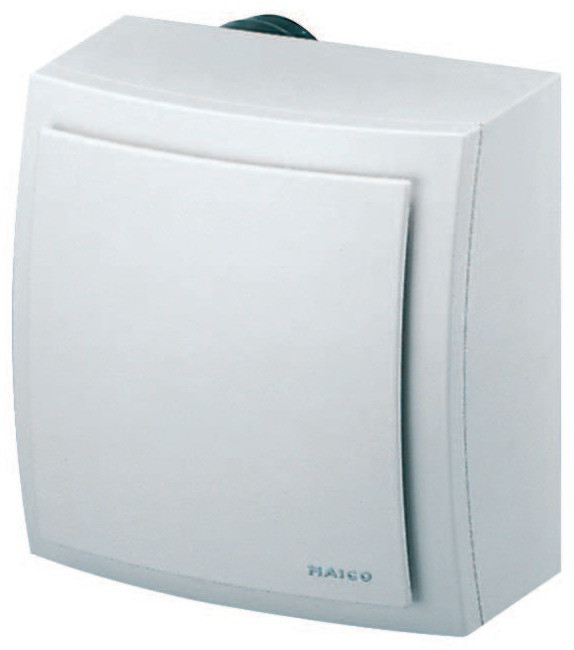

Maico ER-APB 60 H Falon kívüli ventilátor

Melyik változat kell Önnek?

A tíz típus két teljesítményben és öt vezérléssel készül; kiemelve az a változat, amelyet most néz.

Mindegyik Maico ventilátor falra szerelhető, dobozos kivitelben érhető el, a légmennyiségük és a vezérlésük különbözik. Az alapkivitel mellett késleltető kapcsolóval (VZ), fényszabályzással (F), alapterhelési kapcsolóval (G), valamint páratartalom-szabályozással és alapterhelési kapcsolóval (H) is kapható. Az ER-APB 100 alapkivitel szabályozható fordulatszámú.

A 60-as típus 61 m³/h-t, a 100-as 100 m³/h-t szállít, a 60-as viszont halkabb. A G és a H kivitel két fokozatú: folyamatos alapszellőzést ad 35 m³/h-val, és szükség esetén teljes fokozatra vált.

* A hangnyomást a DIN 18017-3 szerint, 10 m² egyenértékű elnyelési felületű helyiségre adjuk meg. A perjel a két fokozat értékét választja el.

Miért ezt válassza?

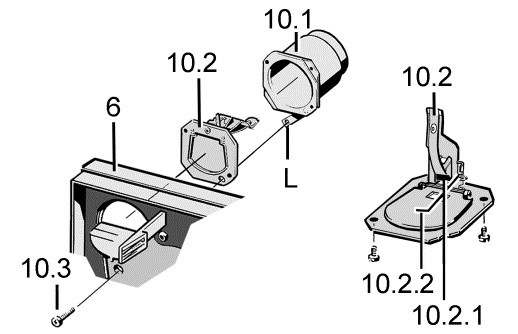

Tűzvédelmi fém zárózsalu

A horganyzott acél kifúvócsonkban fém zárózsalu ül, olvadóbetéttel és rugóval. Ez a karbantartást nem igénylő tűzvédelmi elzáró a tűz átterjedése ellen készült. Ha a ventilátor áll, a zárózsalu magától zár, ezért visszacsapó szelepként is működik.

Figyelem: olvadóbetét nélkül a fém zárózsalu tartósan zárva marad. Beépítés előtt ellenőrizni kell, hogy az olvadóbetét a helyén van-e.

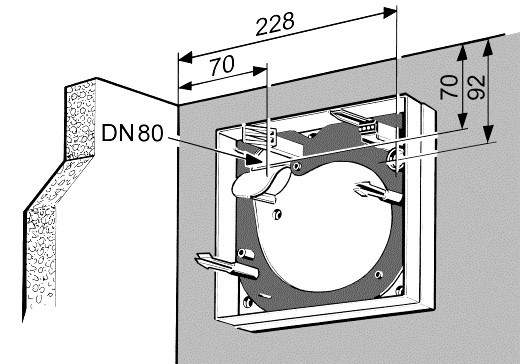

Falra és mennyezetre, saját házzal

A falon kívüli, más néven ráépített ház a csomag része, a tűzvédelmi elzáró pedig mellékelve van hozzá. Falra a helyiség bal vagy jobb felső sarkába is felszerelheti, a kifúvócsonk ilyenkor a sarok felé esik. A falból kilépő csőnek ott kell lennie, ahol a csonk közepe: 70 mm-re az oldalfaltól és a mennyezettől. Mennyezetre is felszerelheti.

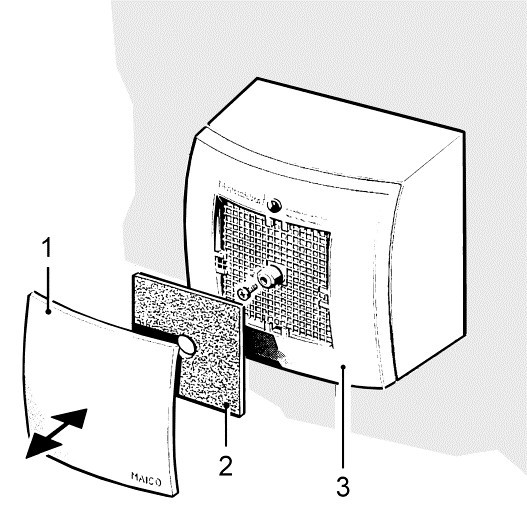

Szűrőcsere szerszám nélkül

A G2 osztályú szűrő a felső ház beszívó rácsán fekszik. Cseréjéhez le kell venni a burkolatot, majd a régi szűrő helyére be kell tenni az újat. A csere idejét Timestrip-csík jelzi: a sávja hat hónap alatt telik meg pirossal.

Tartalék szűrőként a Maico ZF 60/100 tartalék légszűrő való.

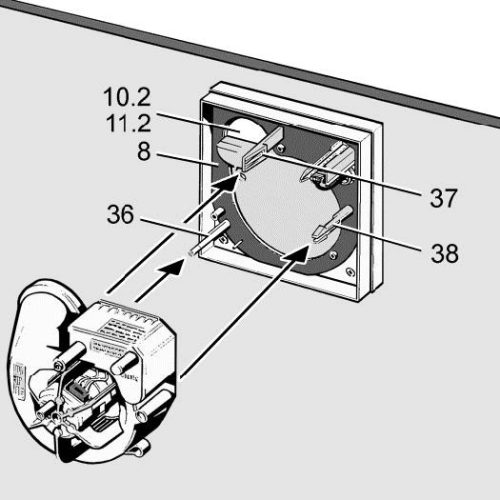

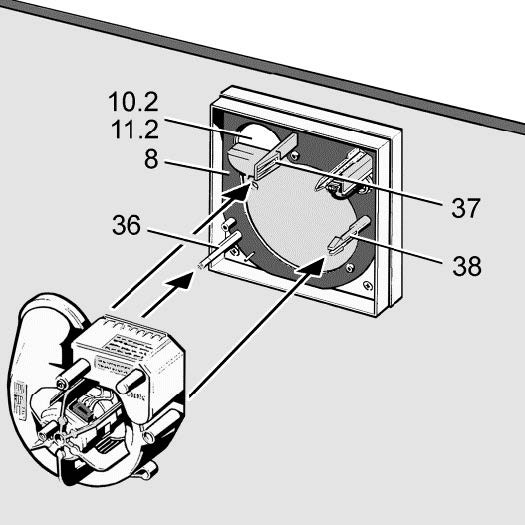

Gyors szerelés, dugaszolós bekötés

A ventilátorbetét elektromos dugaszolós csatlakozással kerül az alsó házba, és pattintózárral rögzül. A betétet a két csapra kell tolni, amíg a reteszek hallhatóan bekattannak.

Tűzállóság a beépítéstől függően

A készüléket kétféleképpen lehet tűzálló aknához kötni.

A tűzállósági osztály a beépítés módjától függ, ezért az aknának, a bekötőcsőnek és a tömítésnek a szerelési útmutatóban leírt megoldáshoz kell igazodnia. Emeletenként, lakásonként vagy tűzszakaszonként legfeljebb 3 ER-APB köthető a közös fővezetékre. A bekötőcsőben falra szerelve legfeljebb egy, mennyezetre szerelve legfeljebb két 90°-os ív lehet. Az álmennyezetnek nem kell tűzállónak lennie.

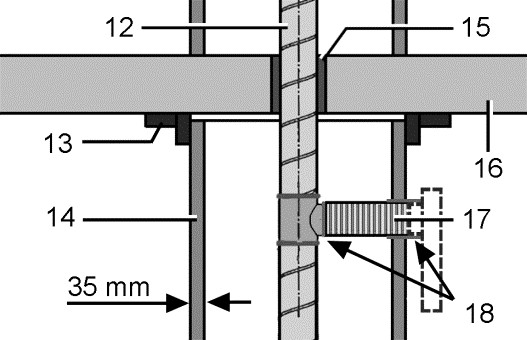

Tűzálló akna esetén az aknát a födém alatt körben az akna anyagából készült, F90 osztályú gallérral kell körülvenni, mert tűz esetén ez egyenlíti ki az aknafal hosszváltozását. Az engedély csak arra szól, hogy a készülék megakadályozza a tűz átterjedését egyik emeletről a másikra. Az engedély száma Z-51.1-45, és a beépítés helyén az engedély másolatának meg kell lennie.

• Veszély: nem megfelelő bekötőcső esetén a tűz átterjedhet; feltétlenül az adott ER-házhoz illő csőanyagot kell használni.
• Veszély: a tűz átterjedhet, ha a födémnél hibás a kiöntés; a fővezeték és a fal vagy a födém közötti maradék rést feltétlenül formatartó, nem éghető anyaggal, például betonnal, cementhabarccsal vagy gipsszel teljesen ki kell tölteni.
• Az aknán kívüli beépítésnél a bekötőcső és a falazat vagy a lapanyag közötti maradék rést is ki kell tölteni: falazatnál például betonnal, cementhabarccsal vagy gipsszel, lapanyagnál speciális tűzvédelmi glettanyaggal.
• A fém kifúvócsonkot 3 acél popszegeccsel kell a bekötőcsőhöz rögzíteni, és ezek nem akadályozhatják a zárólap működését; a zárólap könnyű mozgását az üzembe helyezés előtt biztosítani kell.
• A fém zárózsalut helyesen kell a kifúvócsonkba tenni és becsavarozni, az olvadóbetétnek is helyesen kell a helyén lennie, a zárólapnak pedig könnyen kell mozognia.
• A fém visszacsapó szelepet és a fülét megfelelő csavarral és fém tiplivel feltétlenül a falhoz vagy a mennyezethez kell rögzíteni; a csavart a helyszínen kell biztosítani.
• Mennyezetre szerelve a bekötőcső feltétlenül spirálkorcolt acélcső legyen.
• Mennyezeti beépítésnél a fém zárózsalut felfelé irányuló kifúváshoz kell előkészíteni: a beszerelt zárózsaluból a rugót fogóval felülről ki kell húzni, majd ellenőrizni kell a zárólap működését.

Így működik az ER-APB 60 H

Folyamatosan alapszellőzéssel jár (35 m³/h), és a beépített páraérzékelővel közben figyeli a helyiség páratartalmát. Ha a relatív páratartalom 2 perc alatt 7 %-kal nő, teljes fokozatra vált (61 m³/h). Így marad, amíg a páratartalom a tárolt érték alá nem csökken, utána pedig még 15 percig jár.

A viszonyítási értéket a készülék maga állítja be, ezért kézzel nem kell beállítani. Kapcsoló nem kell hozzá, de a villanykapcsolóra kötve felkapcsoláskor is teljes fokozatra vált.

Az időadatok tűrése legfeljebb +20 %.

A kiegészítő kapcsoló nem része a csomagnak. A motor energiatakarékos, és hővédelme van: túlmelegedéskor kikapcsol, majd lehűlés után magától újraindul. A lehűlés 10 percig is tarthat.

Műszaki adatok

Gyártója a németországi Maico Elektroapparate-Fabrik GmbH.

Az ER-APB 60 H Maico termékszáma 0084.0160.

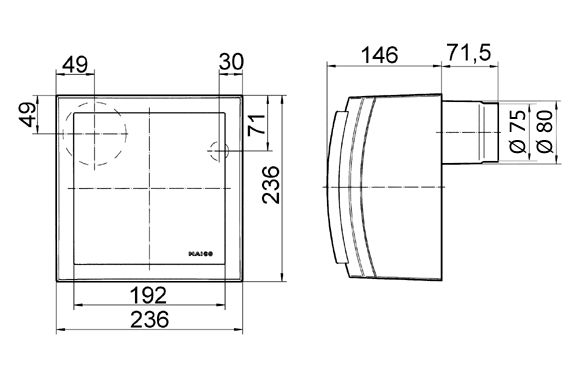

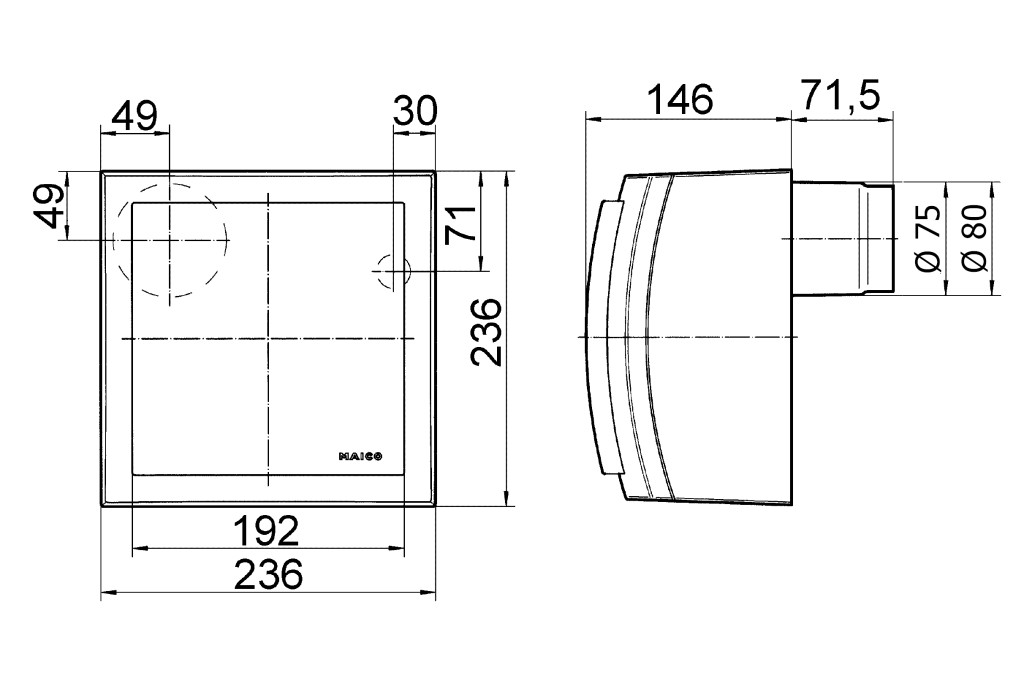

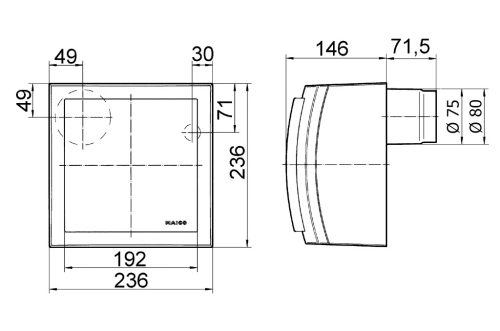

Méretek

Minden méret milliméterben értendő.

• 236 × 236 mm: a burkolat szélessége és magassága.
• 146 mm: ennyire áll ki a ház a falból.
• 71,5 mm: a kifúvócsonk kiálló része a ház mögött, Ø 75 és Ø 80 mm-es lépcsővel.
• 49 × 49 mm: a kifúvócsonk közepe a burkolat bal és felső szélétől.

A rajz mind a tíz típusra érvényes. A csonkkal együtt a mélysége 217,5 mm.

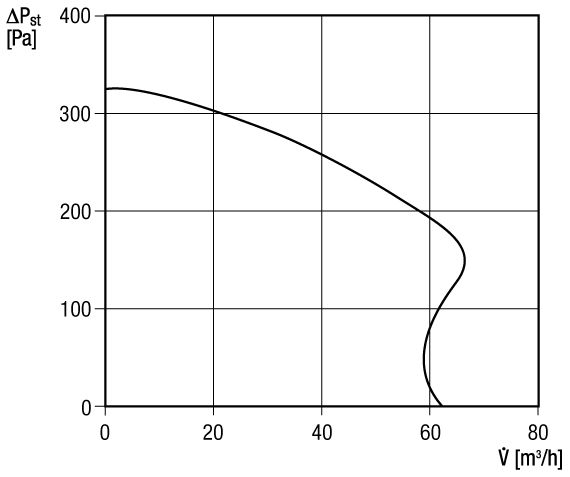

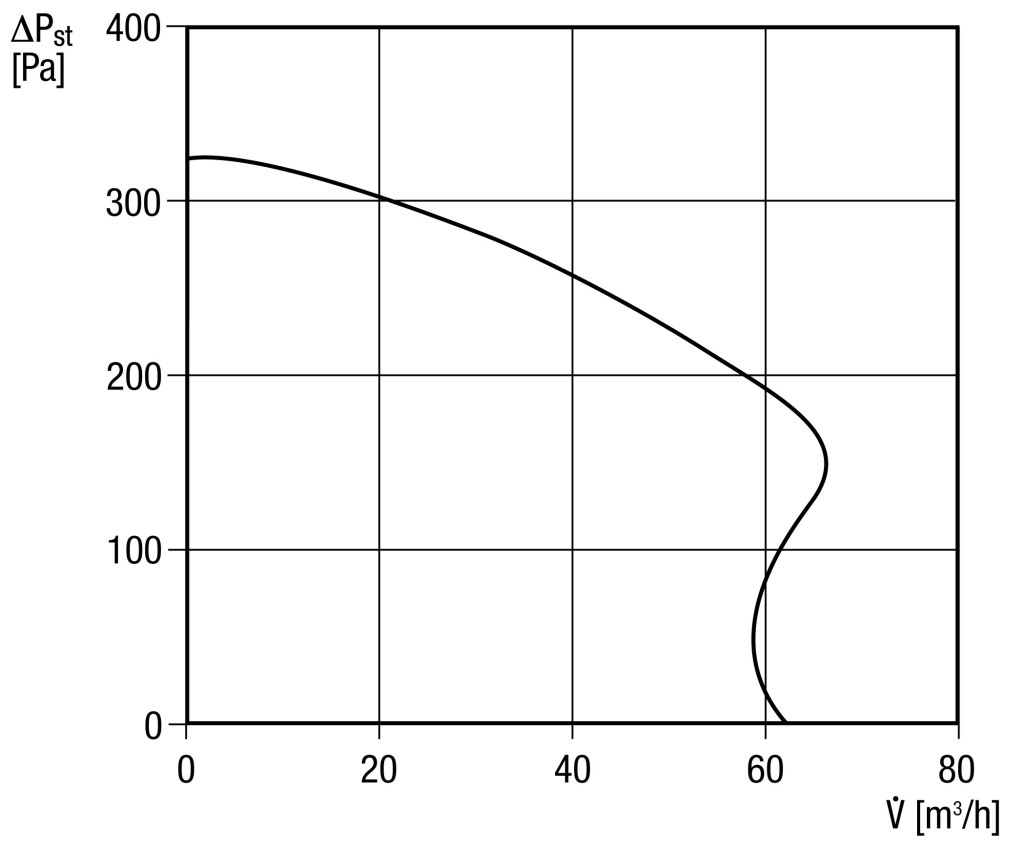

Jelleggörbe

A görbén a ventilátor légszállítása látható a statikus nyomáskülönbség függvényében. Az ER-APB 60 szabadon fújva 61 m³/h-t szállít, ezt a csőhálózat ellenállása csökkenti.

Az ábrán a teljes fokozat görbéje látható.

Beépítés és bekötés

A közös fővezetékes rendszerre a DIN 18017-3 és a Z-51.1-45 engedély előírásai is vonatkoznak.

• Az alsó házat három csavarral kell a falra vagy a mennyezetre rögzíteni, és az ER-APB fülét egy további csavarral; a csavarokat és a tipliket a helyszínen kell biztosítani.
• Falazatba vagy betonba acélcsavar és acéltipli, lapanyagba acélcsavar kell.
• A bekötőcsövet ütközésig kell a kifúvócsonkra tolni, és légtömören tömíteni, például hidegzsugor szalaggal.
• A falazaton belül a csöveket a korrózió ellen alkalmas ragasztószalaggal, például hidegzsugor szalaggal kell körbetekerni.
• A csőbe fojtás nem kerülhet.
• A helyiségbe friss levegőnek kell jutnia: ehhez legalább 150 cm²-es, el nem zárható szabad nyílás kell, például ajtórács.
• A falnak vagy a mennyezetnek legalább 300 kg/m² teherbírásúnak kell lennie, az egyenetlenségeket pedig a szerelés előtt ki kell egyenlíteni.

• A bekötést villanyszerelő végezze, fixen telepített NYM-O vagy NYM-J vezetékre, a kiviteltől függően 3 × 1,5 vagy 5 × 1,5 mm²-es kábellel.
• A hálózatról legalább 3 mm-es érintkezőnyílású, minden pólust bontó leválasztó kell.
• A ventilátort és a vele párhuzamosan kötött világítást kétpólusú kapcsolóra kell kötni, mert így a LED- és energiatakarékos lámpák nem villognak.
• Ha a lakásban gáz vagy folyékony tüzelésű, a helyiség levegőjét használó tüzelőberendezés van, a ventilátor csak a kéményseprővel egyeztetve szerelhető fel.

Tűzvédelmi követelmény nélküli elszívó rendszerbe is beépíthető. A szerelést légtechnikai szakemberre és villanyszerelőre bízza.

Hova nem ajánlott?

• Födémzárós elszívó rendszerbe nem építhető be.
• Kültérre nem szerelhető.
• Konyhai páraelszívó zsíros, olajos párájának elvezetésére nem való, és szilárd részecskéket sem szállíthat.
• Tartósan vízgőzzel telített levegő elszívására nem való.
• Robbanásveszélyes helyen és laboratóriumi elszívásra nem használható.
• Az építkezés ideje alatt nem szabad járatni, mert a por elszennyezi a készüléket és a csöveket.
• Szűrő nélkül nem szabad üzemeltetni.

Karbantartás

• A készülék szinte karbantartásmentes: a szűrőt a szennyezettségtől függően 3-6 havonta kell cserélni.
• Csere után vegye le a régi Timestrip-csíkot, és ragassza fel az újat, amelyet a tartalék szűrő csomagjában talál.
• Az új csíkot jól látható helyre, például a készülék mellé ragassza, ne a burkolat alá, majd nyomja be az aktiválógombot.
• A burkolatot száraz ruhával, erős szennyeződésnél vízzel tisztítsa, maró tisztítószert ne használjon.
• A készüléket legalább kétévente meg kell tisztítani.
• Az időszakos ellenőrzéskor a tűz átterjedése elleni elzárót is meg kell nézni, hogy könnyen mozog-e és magától zár-e.
• Ha a ventilátorbetét erősen szennyezett, a zárólap és az elzáró mechanikáját szennyeződésre ellenőrizni, és szükség esetén tisztítani lehet.
• Figyelem: a tűz átterjedése elleni elzáró kézi kioldáspróbája az olvadóbetét eltávolításával nem megengedett!
• Ha a ventilátor keveset szállít vagy hangos, annak a szennyezett szűrő is lehet az oka: ilyenkor cserélje ki a szűrőt.

Tartozékok a szereléshez

Ezeket a tartozékokat ajánljuk a szereléshez: Maico ZF 60/100 tartalék szűrő, DN 80-as spirálkorcolt acélcső, bilincs és aluszalag.
