Maico WS 160 Flat KBET központi szellőztető
1 770 930 Ft
Maico WS 160 Flat KBET központi szellőztető
1 770 930 Ft

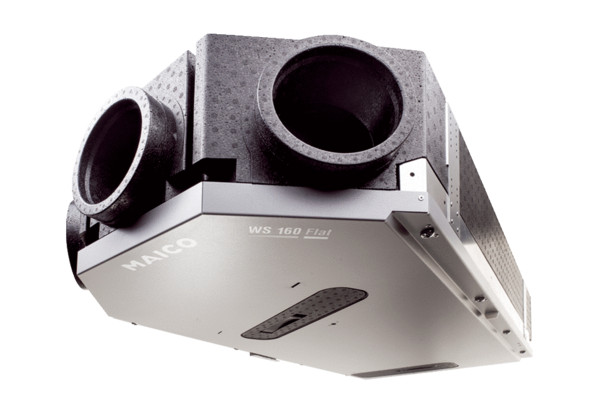

A Maico WS 160 Flat KBET központi szellőztető lapos, fekvő kivitelű, hővisszanyerős készülék lakásokba, irodákba és hasonló helyiségekbe. Óránként 40-160 köbméter levegőt szállít, EC-ventilátorokkal és állandó térfogatáram-szabályozással. Entalpiás hőcserélője a hővel együtt a páratartalom egy részét is visszanyeri.
Ez a változat bypass-szal és előfűtő regiszterrel készül. Falra vagy mennyezetre szerelhető, a csomagban lévő RLS 1 WR kezelőegységgel és mobilalkalmazással kezelhető. Gyártója a németországi Maico. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Max. Légszállítás
Max. Légszállítás :
Entalpikus hőcserélő
Entalpikus hőcserélő:
Adatok
Csőátmérő:
125 / 160
Felszerelés módja:
Oldalfalra és plafonra is
Max. Légszállítás :
160 m3/h
Gyártó:
Maico
Védelem:
IP00
Feszültség:
230
EAN:
4012799950936
Fűtésérzékelő:
Igen
Rendszerfajta:
Központi
Entalpikus hőcserélő:
Igen
Bypass funkció:
Igen
Max. áramfelvétel:
4,6 A
Zónazsalu:
Nem
Energiaosztály:
A
Súly:
26,5
Teljesítményfelvétel:
36 W
Hangnyomás 1 m-re (dB(A)):
37
Léghőmérséklet-tartomány (°C):
-20 … +50
Gyártói cikkszám:
0095.0093
Termékcsalád:
Maico WS 160 Flat
Hosszúság (mm):
1 260
Szélesség (mm):
582
Magasság (mm):
230
Hangteljesítmény (LWA, dB):
44
Szűrőosztály (ISO 16890):
ISO ePM1 55%
Tömeg:
26,5 kg/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Maico WS 160 Flat KBET központi szellőztető
A Maico WS 160 Flat KBET központi szellőztető a lapos, fekvő WS Flat sorozatba tartozik, és hővisszanyeréssel működik. Lakások, irodák és hasonló helyiségek kontrollált szellőztetésére való. Légmennyisége 40 és 160 m³/h között állítható.
A WS 160 Flat KBET típusjelében a K az előfűtő regisztert, a B a bypasst (átkötést) és az ET az entalpiás hőcserélőt jelöli. Ebben a változatban bypass és előfűtő regiszter van. Zónazsalu nincs benne.
Álló elhelyezésű vagy nagyobb légmennyiségű Maico központi szellőztetőt, például az álló WS és a WR sorozat tagjait, a hővisszanyerős szellőztetés kategóriában, a Maico hővisszanyerős szellőztető rendszerek között talál.
Melyik változat kell Önnek?
WS 160 Flat
A WS 160 Flat öt változata webáruházunkban a lenti jellemzőkben különbözik egymástól, mindegyik óránként 40-160 köbméter levegőt szállít. A táblázatban kiemelve áll az a változat, amelyet most néz.
| Típus | Bypass | Előfűtő regiszter | Zónazsalu |
|---|---|---|---|
| WS 160 Flat ET | nincs | nincs | nincs |
| WS 160 Flat KET | nincs | van | nincs |
| WS 160 Flat BET | van | nincs | nincs |
| Ön ezt nézi: WS 160 Flat KBET | van | van | nincs |
| WS 160 Flat KBZET | van | van | van |
WS 300 Flat
A WS 300 Flat hat változata webáruházunkban a lenti jellemzőkben különbözik egymástól, mindegyik óránként 80-300 köbméter levegőt szállít.
| Típus | Csonkok oldala | Bypass | Előfűtő regiszter |
|---|---|---|---|
| WS 300 Flat R | jobb | nincs | nincs |
| WS 300 Flat L | bal | nincs | nincs |
| WS 300 Flat BR | jobb | van | nincs |
| WS 300 Flat BL | bal | van | nincs |
| WS 300 Flat KBR | jobb | van | van |
| WS 300 Flat KBL | bal | van | van |
A típusjel betűi: R jobbos, L balos kivitel, B bypass (átkötés), K előfűtő regiszter, ET entalpiás hőcserélő, Z zónazsalu. A WS 160 Flat-ben egy, a WS 300 Flat-ben két entalpiás hőcserélő van.
Miért ezt ajánljuk?
Az A energiaosztály és a páravisszanyerés
- Energiaosztály: A WS 160 Flat KBET energiacímkéjén az A energiaosztály áll. Fajlagos energiafogyasztása (SEC) átlagos éghajlaton -34,1 kWh/(m²a), hideg éghajlaton -69,2 kWh/(m²a), meleg éghajlaton -11,4 kWh/(m²a). A hangteljesítménye a címkén 44 dB(A).
- Páravisszanyerés: A kereszt-ellenáramú entalpiás hőcserélő a hővel együtt a páratartalom 53 %-át is visszanyeri, a DIN EN 13141-7 A2 mérési pontján mérve.
Így működik
Az ábra a WS 160 Flat KBZET kivitel belső felépítését mutatja. A számok jelentése: I: külső levegő, II: befújt levegő, III: elszívott levegő, IV: távozó levegő, 1: RLS 1 WR kezelőegység, 2: a befújt levegő hőmérséklet-érzékelője, 4: a hálózati vezeték kábelátvezetése, 5: a kezelőegység és a tartozékok vezetékeinek kábelátvezetése, 6: az elszívott levegő pára- és hőmérséklet-érzékelője, 7: G4-es szűrő, 8: második G4-es szűrő (szűrőkaszkádhoz, választható), 9: F7-es pollenszűrő (helyette aktívszenes szűrő is választható), 10: az előfűtő regiszter védőrácsa, 11: elszívó ventilátor, 12: előfűtő regiszter, 13: a külső levegő fagyvédelmi hőmérséklet-érzékelője, 14: a távozó levegő hőmérséklet-érzékelője, 17: befújó ventilátor, 19: entalpiás hőcserélő, 20: főpanel, 20.1: csatlakozó a KNX vagy az EnOcean bővítőmodulhoz, 20.2: Ethernet-csatlakozó, 20.3: USB-csatlakozó, 20.4: ZP 1 vagy ZP 2 kiegészítő panel (választható), 21: bypassmodul, 22: zónazsalu, 23: elektronikatartó lemez, T: típustábla, SN: sorozatszám. A WS 160 Flat KBET kivitelben a 22-es elem nincs meg.
- A csökkentett, a névleges és az intenzív szellőztetés mellett időszakos, nedvesség elleni üzeme is van.
- EC-ventilátorai állandó térfogatárammal működnek.
- Nedvességszabályozása beépített, CO2-érzékelő (SKD) és levegőminőség-érzékelő (EAQ 10/3) külön választható hozzá.
- Nyáron ECO-elszívás vagy ECO-befújás üzemmódra kapcsolható.
- Az előfűtő regiszter a hőcserélő előtt felmelegíti a beáramló külső levegőt, hogy az entalpiás hőcserélő ne fagyjon be.
- A bypass passzív hűtést ad az épületnek, ha a feltételek adottak.
- A csomagban lévő RLS 1 WR kezelőegységgel és a MAICO@HOME alkalmazással kezelhető, külön RLS T2 WS érintőképernyős vagy RLS G1 WS kezelőt is választhat.
- Modbus-csatlakozása beépített, KNX-hez a K-SM, EnOcean eszközökhöz az E-SM bővítőmodul kell, és Loxone-rendszerbe is köthető.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Légmennyiség | 40-160 m³/h, a gyári fokozatok 60, 90 és 120 m³/h |
| Szellőztetési fokozatok száma | 4 |
| Feszültség | 230 V, 50 / 60 Hz |
| Teljesítményfelvétel (a DIN EN 13141-7 A7 mérési pontján mérve) | 36 W |
| Fajlagos teljesítményfelvétel, SPI (a DIN EN 13141-7 A7 mérési pontján mérve) | 0,34 Wh/m³ |
| Legnagyobb áramfelvétel | 4,6 A |
| Készenléti teljesítményfelvétel | kevesebb mint 1 W |
| Előfűtő regiszter teljesítménye | 0,7 kW |
| Hővisszanyerés (a DIN EN 13141-7 A7 mérési pontján mérve) | 76 % |
| Hőellátási fok (Passive House Institute) | 84 % |
| Kondenzvíz-elvezetés | nem szükséges |
| Hőcserélő | entalpiás kereszt-ellenáram, műanyag |
| Hangnyomás a házból (1 m, 10 m² elnyelés) | 37 dB(A) |
| Hangteljesítmény a házból (112 m³/h légmennyiségnél és 50 Pa külső nyomásnál) | 45 dB(A) |
| Hangteljesítmény az elszívott levegő szabad csonkján (ugyanebben az üzempontban) | 52 dB(A) |
| Hangteljesítmény a befújt levegő szabad csonkján (ugyanebben az üzempontban) | 53 dB(A) |
| Szűrő | ISO Coarse 80 % (G4) és ISO ePM1 55 % (F7) |
| Csatlakozás | 4 csonk, névleges átmérő DN 125 / DN 160, SVR 125 dugaszoló összekötővel spirálkorcolt csőhöz |
| Szélesség × magasság × mélység | 582 × 230 × 1260 mm |
| Tömeg | 26,5 kg |
| Tömeg csomagolással | 32 kg |
| Méret csomagolással (szélesség × magasság × mélység) | 710 × 245 × 1365 mm |
| Szállított levegő hőmérséklete | -20 °C és +50 °C között |
| Környezeti hőmérséklet | +10 °C és +40 °C között |
| Védettség | IP 00 |
| Ház | EPP (expandált polipropilén) műanyag és acéllemez, fekete és közlekedési fehér |
| Engedély | Z-51.4-376 (DIBt, Deutsches Institut für Bautechnik) |
| Passzívház-tanúsítvány | van (PHI 0896vs03) |
| Szállítási terjedelem | készülék, RLS 1 WR kezelőegység, az előburkolat szerelősegédje, útmutatók |
Gyártója a németországi Maico Elektroapparate-Fabrik GmbH. A WS 160 Flat KBET gyártói cikkszáma, más néven termékszáma 0095.0093.
Hangteljesítmény oktávsávonként
A hangteljesítményszint oktávsávonként, dB(A)-ban, 112 m³/h légmennyiségnél és 50 Pa külső nyomásnál mérve. A ház oszlopa a burkolaton át sugárzott hangot, a két csonk oszlopa a helyiség felé néző, szabadon hagyott csonkon mért hangot mutatja.
| Sáv | Ház | Elszívott levegő csonkja | Befújt levegő csonkja |
|---|---|---|---|
| 63 Hz | 39 | 39 | |
| 125 Hz | 24 | 42 | 42 |
| 250 Hz | 31 | 44 | 43 |
| 500 Hz | 34 | 40 | 40 |
| 1 kHz | 36 | 31 | 39 |
| 2 kHz | 29 | 17 | 20 |
| 4 kHz | 18 | 10 | 15 |
| 8 kHz | 6 | 3 | 4 |
| Összesen | 45 | 52 | 53 |
Az üres cellához tartozó sáv értékét munkatársainktól kérdezheti meg.
Méretek
A gyártó méretrajza: minden méret milliméterben. A ház 582 mm széles, 230 mm magas és 1260 mm mély, a csonkokkal együtt 1330 mm hosszú.
A rajz számai: 1: befújt levegő (két csonk), 2: elszívott levegő, 3: külső levegő, 4: távozó levegő, 5: USB-csatlakozó, 6: kábelátvezetés, 7: villamos csatlakozások, 8: felülnézet, 9: alulnézet.
Jelleggörbe
Az ábra számai a gyári beállítású fokozatok: 1 = 60 m³/h (csökkentett), 2 = 90 m³/h (névleges), 3 = 120 m³/h (intenzív), az I az időszakos, nedvesség elleni üzem. Mindhárom fokozat 40 és 160 m³/h között állítható, de a csökkentett fokozatnak kisebbnek kell lennie a névlegesnél, a névlegesnek pedig az intenzívnél.
Beépítés és bekötés
- Falra vagy mennyezetre szerelhető, kellő teherbírású, sík és kemény felületre.
- Csak száraz belső térbe, fixen telepíthető, például gépészeti helyiségbe.
- A környezet hőmérséklete +10 °C és +40 °C között legyen, a páratartalom 20 °C-on legfeljebb 70 %.
- Mennyezetre menetes szárral (A), csillapító elemes mennyezeti szögvassal (B) vagy univerzális rögzítőszögvassal (C) rögzíthető, falra az univerzális szögvassal.
- A rögzítőanyag nem része a csomagnak.
- Az előburkolat előtt legalább 70 cm szabad munkateret kell hagyni.
- A külső és a távozó levegő csatornáját páradiffúzió ellen tömören szigetelni kell, hogy ne képződjön rajta kondenzvíz.
- A négy csonk spirálkorcolt csőre négy SVR 125 dugaszoló összekötővel csatlakozik.
- A készülék nehéz, emeléséhez és a mennyezeti szereléshez több ember kell.
- A villamos bekötést, az üzembe helyezést és a javítást csak villamos szakember végezheti.
Karbantartás
- A szűrőcserét az RLS 1 WR kezelőegységen a II-es fokozat LED-jének villogása jelzi.
- Az elszívott levegő G4-es és a külső levegő F7-es szűrőjét háromhavonta javasoljuk cserélni, poros környezetben gyakrabban.
- Szűrő nélkül nem szabad üzemeltetni, és csak eredeti szűrő használható.
- Legalább kétévente tisztítani és karbantartani kell: a hőcserélőt ki kell venni, vízzel vagy szappanos vízzel átöblíteni, majd hagyni kell megszáradni.
- Az előburkolat nehéz, levétele előtt a csomagban lévő szerelősegédet kell felszerelni.
Gyári dokumentumok
A magyar termékadatlapon a WS 160 Flat KBET műszaki adatait, hangadatait, jelleggörbéjét és méretrajzát, az energiacímkén az energiaosztályt, a német telepítési útmutatóban a felépítést, a rögzítést és a karbantartást találja, ábrákkal. A német kezelési útmutató a kezelőegységeket és a szűrőcserét mutatja be, a passzívház-tanúsítványt a Passive House Institute adta ki.
Elemek a légcsatorna-hálózathoz
A WS 160 Flat KBET négy csonkja 125 mm névleges átmérőjű, és spirálkorcolt csőre négy SVR 125 dugaszoló összekötővel csatlakozik. A 125 mm-es légcsatorna-hálózat alábbi elemeit webáruházunkban találja.
| Elem | Webáruházunkban (125 mm) |
|---|---|
| Könyök | 90°-os, 125 mm, 45°-os, 125 mm |
| Hangcsillapító | SAR 125, 600 mm hosszú |
| Esővédő rács a külső és a távozó levegő kültéri végére | BLR-0-R 125, alumínium, BLR-E-RL 125, rozsdamentes acél |
Tartozékok a légcsatornához
A 125 mm-es spirálkorcolt légcsatornát, a hangcsillapítót és a rezgéscsillapító bilincset is megtalálja webáruházunkban.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek. Hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Mindegyik betű egy felszerelést vagy a csonkok oldalát jelöli, az ET például az entalpiás hőcserélőt. A betűk teljes listája a változatok táblázata alatt áll.
Falra vagy mennyezetre, száraz belső térbe szerelhető. A feltételeket a Beépítés és bekötés szakaszban találja.
A WS 160 Flat-hez nem kell. Ezt a fenti Műszaki adatok táblázat is mutatja.
Háromhavonta javasoljuk, és a cserét a kezelőegység is jelzi. A részleteket a Karbantartás szakaszban találja.
Gyári alkalmazása a MAICO@HOME, amellyel mobiltelefonról, iOS és Android rendszeren kezelhető. A kezelési lehetőségeket az Így működik szakaszban találja.
Igen, a WS 160 Flat KBET tanúsított passzívház-komponens (Passive House Institute), és DIBt-engedélye is van. Az engedélyeket a Műszaki adatok táblázatban találja.
