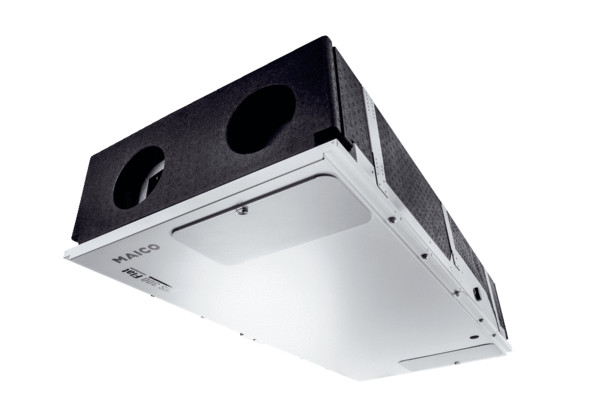

Maico WS 300 Flat BR központi szellőztető
2 020 700 Ft
Maico WS 300 Flat BR központi szellőztető
2 020 700 Ft
A Maico WS 300 Flat BR központi szellőztető lapos, fekvő kivitelű, hővisszanyerős készülék lakásokba, irodákba és hasonló helyiségekbe. Óránként 80-300 köbméter levegőt szállít, EC-ventilátorokkal és állandó térfogatáram-szabályozással. Entalpiás hőcserélője a hővel együtt a páratartalom egy részét is visszanyeri.
Ez a változat bypass-szal készül. A befújt és az elszívott levegő csonkja a jobb oldalon van. Falra vagy mennyezetre szerelhető, a csomagban lévő RLS 1 WR kezelőegységgel és mobilalkalmazással kezelhető. Gyártója a németországi Maico. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Max. Légszállítás
Max. Légszállítás :
Entalpikus hőcserélő
Entalpikus hőcserélő:
Adatok
Csőátmérő:
160
Felszerelés módja:
Oldalfalra és plafonra is
Max. Légszállítás :
300 m3/h
Gyártó:
Maico
Védelem:
IP00
Feszültség:
230
EAN:
4012799951421
Kifúvás iránya:
Jobb
Fűtésérzékelő:
Nem
Rendszerfajta:
Központi
Entalpikus hőcserélő:
Nem
Bypass funkció:
Igen
Max. áramfelvétel:
1,5 A
Zónazsalu:
Nem
Energiaosztály:
A
Súly:
42
Teljesítményfelvétel:
45 W
Hangnyomás 1 m-re (dB(A)):
35
Léghőmérséklet-tartomány (°C):
-20 … +50
Gyártói cikkszám:
0095.0142
Termékcsalád:
Maico WS 300 Flat
Hosszúság (mm):
1 500
Szélesség (mm):
700
Magasság (mm):
300
Hangteljesítmény (LWA, dB):
43
Szűrőosztály (ISO 16890):
ISO ePM1 60%
Tömeg:
42 kg/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Maico WS 300 Flat BR központi szellőztető
A Maico WS 300 Flat BR központi szellőztető a lapos, fekvő WS Flat sorozatba tartozik, és hővisszanyeréssel működik. Lakások, irodák és hasonló helyiségek kontrollált szellőztetésére való. Légmennyisége 80 és 300 m³/h között állítható.
A WS 300 Flat BR típusjelében a B a bypasst (átkötést) és az R a jobbos kivitelt jelöli. Jobbos kivitelben a befújt és az elszívott levegő csonkja is a jobb oldalra kerül. Ebben a változatban bypass van. Előfűtő regiszter nincs benne.
Álló elhelyezésű vagy nagyobb légmennyiségű Maico központi szellőztetőt, például az álló WS és a WR sorozat tagjait, a hővisszanyerős szellőztetés kategóriában, a Maico hővisszanyerős szellőztető rendszerek között talál.
Melyik változat kell Önnek?
WS 160 Flat
A WS 160 Flat öt változata webáruházunkban a lenti jellemzőkben különbözik egymástól, mindegyik óránként 40-160 köbméter levegőt szállít.
| Típus | Bypass | Előfűtő regiszter | Zónazsalu |
|---|---|---|---|
| WS 160 Flat ET | nincs | nincs | nincs |
| WS 160 Flat KET | nincs | van | nincs |
| WS 160 Flat BET | van | nincs | nincs |
| WS 160 Flat KBET | van | van | nincs |
| WS 160 Flat KBZET | van | van | van |
WS 300 Flat
A WS 300 Flat hat változata webáruházunkban a lenti jellemzőkben különbözik egymástól, mindegyik óránként 80-300 köbméter levegőt szállít. A táblázatban kiemelve áll az a változat, amelyet most néz.
| Típus | Csonkok oldala | Bypass | Előfűtő regiszter |
|---|---|---|---|
| WS 300 Flat R | jobb | nincs | nincs |
| WS 300 Flat L | bal | nincs | nincs |
| Ön ezt nézi: WS 300 Flat BR | jobb | van | nincs |
| WS 300 Flat BL | bal | van | nincs |
| WS 300 Flat KBR | jobb | van | van |
| WS 300 Flat KBL | bal | van | van |
A típusjel betűi: R jobbos, L balos kivitel, B bypass (átkötés), K előfűtő regiszter, ET entalpiás hőcserélő, Z zónazsalu. A WS 160 Flat-ben egy, a WS 300 Flat-ben két entalpiás hőcserélő van.
Miért ezt ajánljuk?
Az A energiaosztály és a páravisszanyerés
- Energiaosztály: A WS 300 Flat BR energiacímkéjén az A energiaosztály áll. Fajlagos energiafogyasztása (SEC) átlagos éghajlaton -39,02 kWh/(m²a), hideg éghajlaton -75,72 kWh/(m²a), meleg éghajlaton -15,37 kWh/(m²a). A hangteljesítménye a címkén 43 dB(A).
- Páravisszanyerés: A két kereszt-ellenáramú entalpiás hőcserélő a hővel együtt a páratartalom 82 %-át is visszanyeri, a DIN EN 13141-7 A2 mérési pontján mérve.
Így működik
Az ábra a WS 300 Flat KBL és KBR kivitel belső felépítését mutatja, felül a balos, alul a jobbos kivitelt. A számok jelentése: I: külső levegő, II: befújt levegő, III: elszívott levegő, IV: távozó levegő, 1: RLS 1 WR kezelőegység, 2: a hálózati vezeték kábelátvezetése, 3: a kezelőegység és a tartozékok vezetékeinek kábelátvezetése, 4: főpanel, 4.1: Ethernet-csatlakozó, 4.2: USB-csatlakozó, 4.3: csatlakozó a KNX vagy az EnOcean bővítőmodulhoz, 4.4: ZP 1 vagy ZP 2 kiegészítő panel (választható), 4.5: USB-csatlakozó az előburkolat USB-aljzatához, 5: G4-es szűrő, 6: entalpiás hőcserélő, 7: az elszívott levegő pára- és hőmérséklet-érzékelője, 8: a külső levegő fagyvédelmi hőmérséklet-érzékelője, 9: előfűtő regiszter védőráccsal, 10: F7-es pollenszűrő (helyette aktívszenes szűrő is választható), 11: második G4-es szűrő (szűrőkaszkádhoz, választható), 12: befújó ventilátor, 13: károsgáz-érzékelő (választható), 14: a befújt levegő hőmérséklet-érzékelője, 15: a távozó levegő hőmérséklet-érzékelője, 16: szárnyas csavaros lemez, amely visszaszereléskor középre igazítja a fedelet, 17: bypassmodul, 18: a hőcserélő elforgatható rögzítőlemeze, 19: elszívó ventilátor, T: típustábla. A WS 300 Flat BR kivitelben a 9-es elem nincs meg.
- A csökkentett, a névleges és az intenzív szellőztetés mellett időszakos, nedvesség elleni üzeme is van.
- EC-ventilátorai állandó térfogatárammal működnek.
- Nedvességszabályozása beépített, CO2-érzékelő (SKD) és levegőminőség-érzékelő (EAQ 10/3) külön választható hozzá.
- Nyáron ECO-elszívás vagy ECO-befújás üzemmódra kapcsolható.
- Előfűtő regiszter nélkül, ha a távozó levegő hőmérséklete a gyárilag beállított legkisebb értékre csökken, a befújó ventilátor kikapcsol, és akkor kapcsol vissza, amikor a távozó levegő hőmérséklete újra emelkedik.
- A bypass passzív hűtést ad az épületnek, ha a feltételek adottak.
- A csomagban lévő RLS 1 WR kezelőegységgel és a MAICO@HOME alkalmazással kezelhető, külön RLS T2 WS érintőképernyős vagy RLS G1 WS kezelőt is választhat.
- Modbus-csatlakozása beépített, KNX-hez a K-SM, EnOcean eszközökhöz az E-SM bővítőmodul kell, és Loxone-rendszerbe is köthető.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Légmennyiség | 80-300 m³/h, a gyári fokozatok 100, 150 és 200 m³/h |
| Feszültség | 230 V, 50 / 60 Hz |
| Teljesítményfelvétel (a DIN EN 13141-7 A7 mérési pontján mérve) | 45 W |
| Fajlagos teljesítményfelvétel, SPI (a DIN EN 13141-7 A7 mérési pontján mérve) | 0,2 Wh/m³ |
| Legnagyobb áramfelvétel | 1,5 A |
| Készenléti teljesítményfelvétel | kevesebb mint 1 W |
| Hővisszanyerés (a DIN EN 13141-7 A7 mérési pontján mérve) | 91 % |
| Hőcserélő | entalpiás kereszt-ellenáram, műanyag, két darab |
| Hangnyomás a házból (1 m, 10 m² elnyelés) | 35 dB(A) |
| Hangteljesítmény a házból (210 m³/h légmennyiségnél és 50 Pa külső nyomásnál) | 46,5 dB(A) |
| Hangteljesítmény az elszívott levegő szabad csonkján (ugyanebben az üzempontban) | 47,5 dB(A) |
| Hangteljesítmény a befújt levegő szabad csonkján (ugyanebben az üzempontban) | 59,4 dB(A) |
| Szűrő | ISO Coarse 80 % (G4) és ISO ePM1 60 % (F7) |
| Csatlakozás | 4 csonk, névleges átmérő DN 160, SVR 160 dugaszoló összekötővel spirálkorcolt csőhöz |
| Szélesség × magasság × mélység | 700 × 300 × 1500 mm |
| Tömeg | 42 kg |
| Tömeg csomagolással | 46,63 kg |
| Méret csomagolással (szélesség × magasság × mélység) | 750 × 305 × 1530 mm |
| Szállított levegő hőmérséklete | -20 °C és +50 °C között |
| Környezeti hőmérséklet | +10 °C és +40 °C között |
| Védettség | IP 00 |
| Ház | EPP (expandált polipropilén) műanyag és acéllemez, fekete és közlekedési fehér |
| Engedély | Z-51.3-426 (DIBt, Deutsches Institut für Bautechnik) |
| Passzívház-tanúsítvány | nincs |
| Szállítási terjedelem | készülék, RLS 1 WR kezelőegység, az előburkolat szerelősegédje, útmutatók |
Gyártója a németországi Maico Elektroapparate-Fabrik GmbH. A WS 300 Flat BR gyártói cikkszáma, más néven termékszáma 0095.0142.
Hangteljesítmény oktávsávonként
A hangteljesítményszint oktávsávonként, dB(A)-ban, 210 m³/h légmennyiségnél és 50 Pa külső nyomásnál mérve. A ház oszlopa a burkolaton át sugárzott hangot, a két csonk oszlopa a helyiség felé néző, szabadon hagyott csonkon mért hangot mutatja.
| Sáv | Ház | Elszívott levegő csonkja | Befújt levegő csonkja |
|---|---|---|---|
| 63 Hz | 44 | 47 | |
| 125 Hz | 33 | 41 | 50 |
| 250 Hz | 41 | 41 | 51 |
| 500 Hz | 41 | 35 | 53 |
| 1 kHz | 41 | 35 | 54 |
| 2 kHz | 35 | 21 | 50 |
| 4 kHz | 26 | 16 | 47 |
| 8 kHz | 14 | 38 | |
| Összesen | 46,5 | 47,5 | 59,4 |
Az üres cellához tartozó sáv értékét munkatársainktól kérdezheti meg.
Méretek
A gyártó méretrajza: minden méret milliméterben. A ház 700 mm széles, 300 mm magas és 1500 mm mély.
A rajz számai: 1: befújt levegő, 2: elszívott levegő, 3: távozó levegő, 4: külső levegő, 5: szűrőfedelek, 6: villamos csatlakozások, 7: USB-csatlakozó, 8: felülnézet, 9: alulnézet, 10: mennyezet vagy fal.
Jelleggörbe
Az ábra számai a gyári beállítású fokozatok: 1 = 100 m³/h (csökkentett), 2 = 150 m³/h (névleges), 3 = 200 m³/h (intenzív), az I az időszakos, nedvesség elleni üzem. Mindhárom fokozat 80 és 300 m³/h között állítható, de a csökkentett fokozatnak kisebbnek kell lennie a névlegesnél, a névlegesnek pedig az intenzívnél.
Beépítés és bekötés
- Falra vagy mennyezetre szerelhető, kellő teherbírású, sík és kemény felületre.
- Csak száraz belső térbe, fixen telepíthető, például gépészeti helyiségbe.
- A környezet hőmérséklete +10 °C és +40 °C között legyen, a páratartalom 20 °C-on legfeljebb 70 %.
- Mennyezetre menetes szárral (A), csillapító elemes mennyezeti szögvassal (B) vagy univerzális rögzítőszögvassal (C) rögzíthető, falra az univerzális szögvassal.
- A rögzítőanyag nem része a csomagnak.
- Az előburkolat előtt legalább 70 cm szabad munkateret kell hagyni.
- A külső és a távozó levegő csatornáját páradiffúzió ellen tömören szigetelni kell, hogy ne képződjön rajta kondenzvíz.
- A négy csonk spirálkorcolt csőre négy SVR 160 dugaszoló összekötővel csatlakozik.
- A készülék nehéz, emeléséhez és a mennyezeti szereléshez több ember kell.
- A villamos bekötést, az üzembe helyezést és a javítást csak villamos szakember végezheti.
Karbantartás
- A szűrőcserét az RLS 1 WR kezelőegységen a II-es fokozat LED-jének villogása jelzi.
- Az elszívott levegő G4-es és a külső levegő F7-es szűrőjét háromhavonta javasoljuk cserélni, poros környezetben gyakrabban.
- Szűrő nélkül nem szabad üzemeltetni, és csak eredeti szűrő használható.
- Legalább kétévente tisztítani és karbantartani kell: a hőcserélőt ki kell venni, vízzel vagy szappanos vízzel átöblíteni, majd hagyni kell megszáradni.
- Az előburkolat nehéz, levétele előtt a csomagban lévő szerelősegédet kell felszerelni.
Gyári dokumentumok
A magyar termékadatlapon a WS 300 Flat BR műszaki adatait, hangadatait, jelleggörbéjét és méretrajzát, az energiacímkén az energiaosztályt, a német telepítési útmutatóban a felépítést, a rögzítést és a karbantartást találja, ábrákkal. A német kezelési útmutató a kezelőegységeket és a szűrőcserét mutatja be.
Elemek a légcsatorna-hálózathoz
A WS 300 Flat BR négy csonkja 160 mm névleges átmérőjű, és spirálkorcolt csőre négy SVR 160 dugaszoló összekötővel csatlakozik. A 160 mm-es légcsatorna-hálózat alábbi elemeit webáruházunkban találja.
| Elem | Webáruházunkban (160 mm) |
|---|---|
| Könyök | 90°-os, 160 mm |
| Hangcsillapító | SAR 160, 600 mm hosszú |
| Esővédő rács a külső és a távozó levegő kültéri végére | BLR-0-R 160, alumínium, BLR-E-RL 160, rozsdamentes acél |
Tartozékok a légcsatornához
A 160 mm-es spirálkorcolt légcsatornát, a hangcsillapítót és a rezgéscsillapító bilincset is megtalálja webáruházunkban.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek. Hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Mindegyik betű egy felszerelést vagy a csonkok oldalát jelöli, az ET például az entalpiás hőcserélőt. A betűk teljes listája a változatok táblázata alatt áll.
Falra vagy mennyezetre, száraz belső térbe szerelhető. A feltételeket a Beépítés és bekötés szakaszban találja.
Háromhavonta javasoljuk, és a cserét a kezelőegység is jelzi. A részleteket a Karbantartás szakaszban találja.
Gyári alkalmazása a MAICO@HOME, amellyel mobiltelefonról, iOS és Android rendszeren kezelhető. A kezelési lehetőségeket az Így működik szakaszban találja.
A WS 300 Flat-nek passzívház-tanúsítványa nincs, a DIBt-engedélye megvan. Az engedélyeket a Műszaki adatok táblázatban találja.
