Prodmax AIR EXPERT 600 H Classic szellőztető gép

Melyik változat kell Önnek?

Így különböznek egymástól a Prodmax AIR EXPERT H gépek webáruházunkban. A táblázatban kiemelve áll az a változat, amelyet most néz.

Miért ezt ajánljuk?

Szigetelt ház, ventilátorok, légszűrők, by-pass és fagyvédő előfűtő

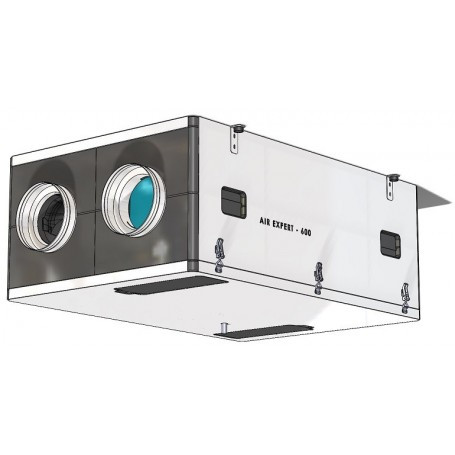

• Ház: A szigetelt ház habosított polipropilénből (EPP) készül, amely hő- és hangszigetelő. A képen a zárt gép látható ferdén alulról.
• Ventilátorok: Két radiális ventilátor mozgatja a levegőt. Mindkettőt EC motor hajtja. A ventilátorok gyártója ebm-papst.
• Légszűrők: A gépben két légszűrő van, egy a friss és egy az elszívott levegő útjában. A friss levegő ágába M5 vagy F7 osztályú szűrő való. Az elszívott levegőt G4 osztályú szűrő tisztítja.
• By-pass: A 100 %-os automatikus by-pass nyáron a hőcserélőt megkerülve engedi be a hűvös külső levegőt.
• Előfűtő: Befagyás ellen a hőcserélőt 2 kW-os, modulált előfűtő védi.

Kereszt-ellenáramú, kimosható hőcserélő

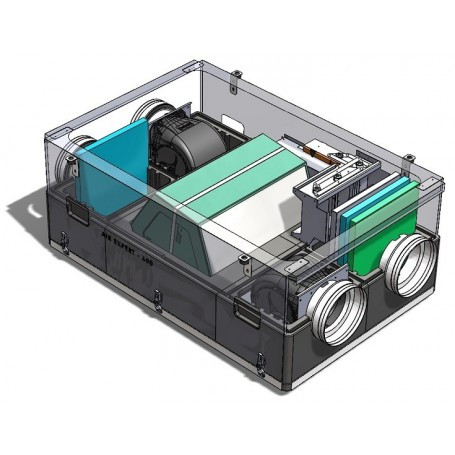

A gépben kereszt-ellenáramú hőcserélő van. Anyaga polisztirol. A hőcserélőt ki lehet venni és ki lehet mosni. A képen a hőcserélő látható a nyitott gépben.

NANO COLOR fali kezelő, vezérlés telefonról

Alapfelszerelés az AERO 4 vezérlő és a NANO COLOR fali kezelő. A beépített iNEXT internetmodullal androidos vagy iOS-es telefonról is vezérelheti. Választható a CSF modul, amely a beállított légáramot tartja, ha az időjárás változik vagy a szűrő szennyeződik. Választható érzékelő az SHC (szén-dioxid és páratartalom a helyiségben), az SHK (pára és hőmérséklet a légcsatornában), az SHW (páratartalom a helyiségben) és az ACS-1 (szén-dioxid, PM2,5 és PM10 por).

Műszaki adatok

A most nézett gép adatait egy táblázatban gyűjtöttük össze.

Gyártója a lengyelországi Prodmax.

Méretek

A gyártó méretrajza: minden méret milliméterben.

A gép hossza 1210 mm, szélessége 735 mm, magassága 435 mm. A négy csonk átmérője Ø 200 mm. A csonkok vízszintesen állnak ki a gép két végéből, mindkét végén kettő.

A négy csonkhoz a lakásból elszívott levegő, a lakásba befújt levegő, a kültéri friss levegő és a kidobott levegő csatornája csatlakozik. Melyik csonkhoz melyik csatorna tartozik, az a fenti felülnézeti rajzon látható.

Jelleggörbe

A jelleggörbe a statikus nyomást mutatja a légszállítás függvényében. Alul m³/h-ban, felül l/s-ban olvasható a légszállítás, bal oldalt a statikus nyomás Pa-ban. A négy görbe mellett a 30, 50, 70 és 100 % jelölés áll.

Beépítés

Így kell elhelyezni és bekötni a gépet.

Elhelyezés

• Zárt helyiségbe kell telepíteni, amely nem fagy át.
• Ellenőrizni kell, hogy a tartószerkezet elbírja-e a 45 kg-os gépet.
• Ha nem bírja el, a szerelés helyét kiegészítő gerendákkal kell megerősíteni.
• A gépet merev és stabil szerkezetre kell szerelni.
• Úgy kell beszintezni, hogy a kondenzvíz a csepptálca lefolyója felé folyjon.
• Annyi helyet kell hagyni, hogy a fedél teljesen kinyíljon, és a hőcserélőt meg a szűrőket ki lehessen venni.

Kondenzvíz-elvezetés

• A kondenzvíz-csövet a gép szifonján át kell a szennyvízcsatornába kötni.
• A csöveket lejtéssel kell vezetni.
• A szifont fel kell tölteni vízzel, mielőtt a gép áram alá kerül.
• Üzem közben a szifonnak mindig tele kell lennie vízzel.
• Ha a kondenzvíz nem tud a csatornába folyni, a gépben gyűlik össze. Ilyenkor a gép megsérülhet, és víz folyhat a helyiségbe.
• Fagypont alatti helyiségben a kondenzvíz-elvezetést hőszigetelni kell, és fűtőelemmel kell védeni a befagyás ellen.

Elektromos bekötés

• A gépet egyfázisú, 230 V-os váltakozó áramú hálózatra kell kötni, a gyári tápkábelével.
• Bekötés előtt ellenőrizni kell, hogy a kábel nem sérült-e meg, nincs-e összenyomva vagy elvágva.
• Ellenőrizni kell, hogy a villamos hálózat elbírja-e a gép legnagyobb teljesítményét.
• Védőérintkezős, szakszerűen felszerelt aljzatba kell csatlakoztatni.
• A bekötésnél be kell tartani az érvényes előírásokat és szabványokat.
• Bármilyen munka előtt áramtalanítani kell a gépet.
• A névleges értékek a gépen lévő címkén olvashatók.

Légcsatornák

A gép hagyományos horganyzott csövekkel vagy a Prodmax VENT-FLEX elosztórendszerével köthető be. A VENT-FLEX rendszert ajánljuk hozzá. Elemeit lent, a tartozékok között találja.

• Minden légcsatornát szigetelni kell, így nem csapódik le bennük a pára.
• A kidobott levegő csatornáját a gép felé lejtéssel kell szerelni.
• A befúvó és az elszívó oldalon rugalmas hangcsillapítóval kell a csatornát a géphez kötni, így kevesebb rezgés terjed tovább.
• A friss levegő beszívását az épület legárnyékosabb oldalára, a rossz levegő forrásaitól távol kell elhelyezni.

Üzemeltetés és karbantartás

Ezekre ügyeljen használat és karbantartás közben.

Biztonságos használat

• A gép kiegészítő berendezés. Önmagában nem lehet az épület fő fűtési forrása.
• Ipari helyiségbe, uszodába és szaunába nem való.
• A szállított levegőben nem lehet gyúlékony vagy robbanásveszélyes anyag, vegyileg aktív gőz, durva por, korom, zsír, ragadós vagy szálas anyag.
• Gyermek nem kezelheti a gépet.
• Felnőtt is csak akkor kezelheti, ha elolvasta a kezelési útmutatót.
• Olyan helyre kell telepíteni, ahol gyermek nem fér hozzá.
• A kezelőt és az elektromos dobozt ne érintse meg vizes kézzel.
• A gépet nem szabad vízzel tisztítani.
• Üzem közben ne nyissa ki a gépet.
• Üzem közben ne zárja el a légcsatornák be- és kimenetét.
• Ha szokatlan hangot, szagot vagy füstöt észlel, azonnal kapcsolja ki a gépet, és forduljon szervizhez.

Karbantartás

A képen a gép nyitott fedéllel látható.

• A szennyezett szűrő nagyobb ellenállást ad. Ettől kevesebb levegő jut a helyiségekbe, és a ventilátorok több áramot vesznek fel.
• A szűrőket a szennyeződésüktől függően kell tisztítani. Porszívóval is tisztíthatók.
• Két tisztítás után a szűrőket újakra kell cserélni.
• A ventilátorokat puha ronggyal vagy kefével tisztítsa.
• Víz, agresszív oldószer és éles tárgy megsértheti a járókereket. Ezeket ne használja.
• A kivett hőcserélőt meleg vízzel és semleges tisztítószerrel mossa át.
• Száradás után tegye vissza a gépbe.
• A szifont és a kondenzvíz-elvezető csövet rendszeresen ellenőrizze és tisztítsa.
• A kültéri beszívó és kifúvó rácsot is ellenőrizze. A falevelet és más szennyeződést távolítsa el róla.
• A légcsatornákat időnként tisztítani vagy cserélni kell.

Tartozékok a légcsatorna-hálózathoz

Ezeket a VENT-FLEX elemeket ajánljuk a géphez.
